地形地貌模型的制作方法
地形地貌模型的制作方法有以下几种：
1. 传统建模法：传统建模法是通过测量地形地貌的高程数据，然后将这些数据转化为虚拟模型。
这种方法需要进行精密的测量工作，并使用CAD软件等工具进行建模。
2. 遥感数据法：遥感数据法通过卫星图像或航空遥感数据获取地形地貌的高程信息，然后将高程数据转化为三维模型。
这种方法可以快速获取大范围的地形地貌数据，并且可以使用GIS软件进行处理。
3. 数字地形模型（DTM）法：数字地形模型法通过采集地形地貌的高程数据，然后将这些数据转化为数字地形模型，从而生成三维模型。
这种方法结合了测量技术和计算机技术，可以高效地生成精确的地形地貌模型。
4. 激光雷达扫描法：激光雷达扫描法使用激光雷达设备对地表进行扫描，获取地形地貌的高程数据，并将这些数据转化为数字地形模型。
这种方法可以快速获取高精度的地形地貌数据，并且可以自动化地进行建模。
5. 无人机航拍法：无人机航拍法使用无人机对地表进行航拍，获取地形地貌的影像数据，并进行后期的处理，生成地形地貌模型。
这种方法可以快速获取地表影像数据，并可以实现高精度的地形地貌建模。
无论使用哪种方法，地形地貌模型的制作都需要地理信息系统（GIS）软件进行数据处理和模型生成。
同时，还需要使用三维可视化软件对模型进行可视化展示和分析。

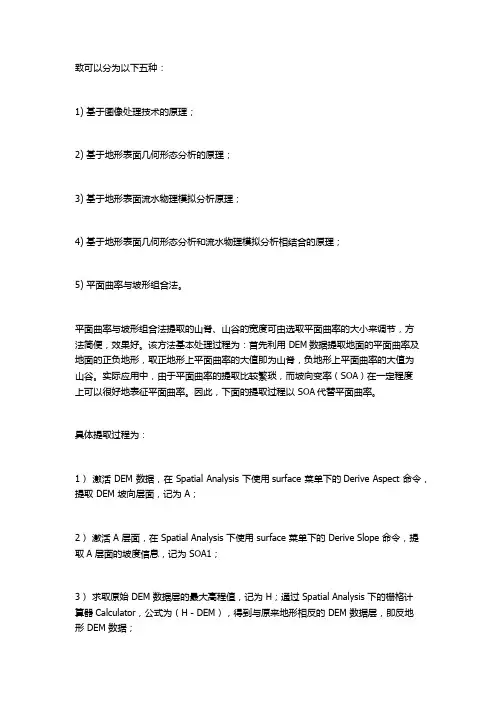

致可以分为以下五种：1) 基于图像处理技术的原理；2) 基于地形表面几何形态分析的原理；3) 基于地形表面流水物理模拟分析原理；4) 基于地形表面几何形态分析和流水物理模拟分析相结合的原理；5) 平面曲率与坡形组合法。
平面曲率与坡形组合法提取的山脊、山谷的宽度可由选取平面曲率的大小来调节，方法简便，效果好。
该方法基本处理过程为：首先利用 DEM数据提取地面的平面曲率及地面的正负地形，取正地形上平面曲率的大值即为山脊，负地形上平面曲率的大值为山谷。
实际应用中，由于平面曲率的提取比较繁琐，而坡向变率（SOA）在一定程度上可以很好地表征平面曲率。
因此，下面的提取过程以 SOA代替平面曲率。
具体提取过程为：1）激活 DEM 数据，在 Spatial Analysis 下使用surface 菜单下的Derive Aspect 命令，提取 DEM 坡向层面，记为 A；2）激活 A 层面，在 Spatial Analysis 下使用 surface 菜单下的 Derive Slope 命令，提取A 层面的坡度信息，记为 SOA1；3）求取原始 DEM 数据层的最大高程值，记为 H；通过 Spatial Analysis 下的栅格计算器Calculator，公式为（H－DEM），得到与原来地形相反的 DEM 数据层，即反地形 DEM 数据；4）基于反地形 DEM 数据求算坡向值；5）利用 SOA 方法求算反地形的坡向变率，记为 SOA2；6）在Spatial Analysis 下使用栅格计算器 Calculator，公式为SOA ＝（（[SOA1]+[SOA2]）-Abs（[SOA1]-[SOA2]））/ 2，即可求出没有误差的 DEM 的坡向变率SOA；7）激活原始 DEM 数据，在 Spatial Analysis 下使用栅格邻域计算工具 Neighborhood Statistics；设置 Statistic type 为平均值，邻域的类型为矩形（也可以为圆），邻域的大小为 275×275 MAP，则可得到一个邻域为 275×275 MAP的矩形的平均值层面，记为 B；8）在 Spatial Analysis 下使用栅格计算器 Calculator，公式为 C ＝[DEM]-[B]，即可求出正负地形分布区域，9）在 Spatial Analysis下使用栅格计算器 Calculator，公式为 D ＝[C] >0 & SOA > 70，即可求出山脊线；10）同理，在栅格计算器 Calculator 中，修改公式为 D ＝[C] < 0 & SOA > 70，即可求出山谷线。
图像识别中的轮廓提取算法探索随着计算机视觉技术的快速发展，图像识别成为了一个备受研究关注的领域。
在图像识别过程中，轮廓提取算法起到了至关重要的作用。
本文将从不同方法的角度，探索图像识别中的轮廓提取算法。
一、边缘检测算法边缘检测是图像处理中一项重要的技术，旨在从图像中提取出物体的轮廓信息。
最常用的边缘检测算法包括Canny算子、Sobel算子和Laplacian算子。
这些算法基于图像的亮度变化来进行边缘的检测，可以有效地提取轮廓信息。
Canny算子在边缘检测方面表现出色。
它利用了图像的梯度信息，并通过非最大抑制和双阈值处理来提取出准确的边缘。
Sobel算子是一种简单而常用的边缘检测算子。
它利用图像的亮度变化率来检测边缘，然后通过梯度幅值的阈值来确定是否为边缘点。
Laplacian算子则是一种二阶微分算子，通过求取图像亮度的二阶导数来检测边缘。
这种算法对于噪声的鲁棒性较强，能够提取到更为细致的边缘。
二、基于模型的轮廓提取算法基于模型的轮廓提取算法是通过对图像的区域进行建模来提取轮廓信息。
这类算法包括活动轮廓模型和分水岭算法。
活动轮廓模型是一种基于能量泛函的方法，它通过最小化能量函数，使得轮廓向物体的边缘收缩。
这类算法在复杂背景下能够准确地提取出物体的轮廓。
分水岭算法则是一种经典的图像分割算法，通过将图像看作地形地貌，以像素的灰度值作为高度的参考，实现对图像的分割。
这种算法适用于多物体的分割，但对于重叠的物体分割效果较差。
三、深度学习在轮廓提取中的应用近年来，深度学习技术在图像识别领域取得了巨大的突破。
通过训练大规模的神经网络，可以实现对图像中物体轮廓的准确提取。
深度学习模型中最常用的是卷积神经网络（CNN）。
CNN通过学习具有不同卷积核的特征提取器，能够从图像中提取出具有鲁棒性的特征。
这些特征可以用于提取轮廓信息，并辅助进行图像识别。
同时，生成对抗网络（GAN）也被用于图像的轮廓提取。
GAN通过同时训练一个生成器和一个判别器，使得生成器能够生成逼真的图像，而判别器能够准确区分真实图像和生成图像。

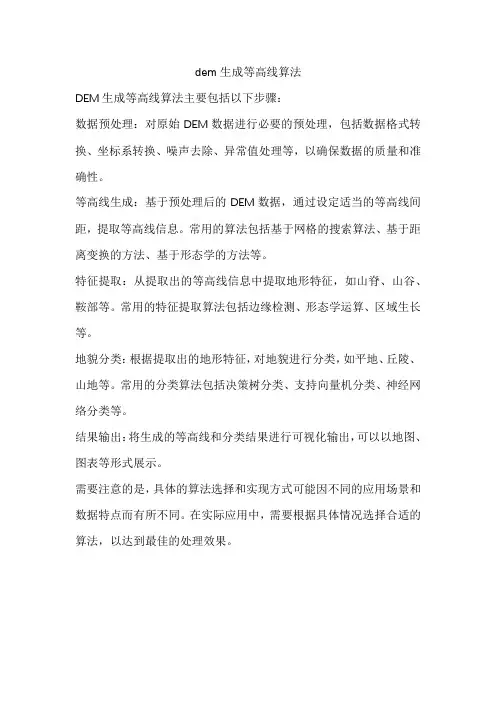

dem生成等高线算法
DEM生成等高线算法主要包括以下步骤：
数据预处理：对原始DEM数据进行必要的预处理，包括数据格式转换、坐标系转换、噪声去除、异常值处理等，以确保数据的质量和准确性。
等高线生成：基于预处理后的DEM数据，通过设定适当的等高线间距，提取等高线信息。
常用的算法包括基于网格的搜索算法、基于距离变换的方法、基于形态学的方法等。
特征提取：从提取出的等高线信息中提取地形特征，如山脊、山谷、鞍部等。
常用的特征提取算法包括边缘检测、形态学运算、区域生长等。
地貌分类：根据提取出的地形特征，对地貌进行分类，如平地、丘陵、山地等。
常用的分类算法包括决策树分类、支持向量机分类、神经网络分类等。
结果输出：将生成的等高线和分类结果进行可视化输出，可以以地图、图表等形式展示。
需要注意的是，具体的算法选择和实现方式可能因不同的应用场景和数据特点而有所不同。
在实际应用中，需要根据具体情况选择合适的算法，以达到最佳的处理效果。
轮廓分析的概念轮廓分析是一种用于分析和描述物体形状的方法。
它是计算机视觉和图像处理领域的重要技术之一，被广泛应用于物体识别、形状检测、轮廓提取等任务中。
在轮廓分析中，轮廓是指物体边缘所形成的曲线或连续像素点集合。
轮廓分析的目的是通过分析和提取轮廓信息，获取物体的几何特征，比如形状、大小、拓扑结构等，并用于后续的物体识别、测量、分类等任务中。
轮廓分析的基本步骤包括轮廓提取、轮廓拟合和轮廓描述三个主要过程。
首先是轮廓提取。
轮廓提取是从图像中提取出物体边缘的过程。
常见的方法包括基于边缘检测的方法（如Canny边缘检测算法）、基于区域生长的方法（如基于阈值分割的方法）和基于边缘链接的方法等。
不同的方法适用于不同类型的图像和物体。
接下来是轮廓拟合。
由于从图像中提取出的轮廓一般是不完整和存在噪声的，因此需要进行轮廓拟合来得到更精确和光滑的轮廓曲线。
常见的方法有最小二乘法、Bezier曲线拟合和B样条曲线拟合等。
拟合后的轮廓能够更好地描述物体的形状特征。
最后是轮廓描述。
轮廓描述是将轮廓表示为一组数学特征的过程，以便后续的处理和分析。
常见的轮廓描述算法有形状上下文（Shape Context）、傅立叶描述子（Fourier Descriptors）和Zernike矩（Zernike Moments）等。
这些描述子可以提取出轮廓的局部和全局特征，用于对物体进行匹配、分类和识别等任务。
轮廓分析在实际应用中具有广泛的应用价值。
例如在医学图像处理中，可以通过轮廓分析来识别和测量病灶的形状和大小，辅助医生进行诊断。
在工业自动化中，可以通过轮廓分析来检测产品的缺陷和形状异常，提高产品质量。
在机器人视觉中，可以利用轮廓分析来实现物体的抓取和定位。
总而言之，轮廓分析是一种用于分析和描述物体形状的重要方法。
通过轮廓提取、轮廓拟合和轮廓描述等步骤，可以从图像中获取物体的几何特征，并应用于物体识别、形状检测和轮廓提取等任务中。
它在计算机视觉和图像处理领域具有广泛的应用前景。
ArcGIS实验操作（八）地形特征信息提取数据：在data/Ex8/文件下·dem：分辨率为5米的栅格DEM数据。
·Result文件夹：·shanji：提取的山脊线栅格数据；·shangu：提取的山谷线栅格数据；·hillshade：地形晕渲图。
要求：利用所给区域DEM数据，提取该区域山脊线、山谷线栅格数据层。
操作步骤：1.加载DEM数据，设置默认存储路径，使用空间分析模块下拉箭头中的表面分析工具，选择坡向工具（Aspect），提取DEM的坡向数据层，命名为A。
该DEM的坡向数据如下图所示：提取A的坡度数据层，命名为SOA1。
3.求取原始DEM数据层的最大高程值，记为H：由此可见该最大高程值H为1153.79 使用栅格计算器，公式为（H－DEM），求反地形DEM数据如下：反地形DEM数据层calculation如下（可与原始DEM相比较）：4.基于反地形DEM数据求算坡向值反地形DEM数据层calculation的坡向数据如下：5.提取反地形DEM坡向数据的坡度数据，记为SOA2，即利用SOA方法求算反地形的坡向变率。
6.使用空间分析工具集中的栅格计算器，求没有误差的DEM的坡向变率SOA，公式为SOA=(([SOA1]+[SOA2])－Abs([SOA1] －[SOA2]))/2其中，Abs为求算绝对值，可点击右下侧将其查找出来。
没有误差的DEM的坡向变率SOA如下图所示：7.再次点击初始DEM数据，使用空间分析工具集中的栅格邻域计算工具（NerghborhoodStatistics）；设置统计类型为平均值（mean）邻域的类型为矩形（也可以为圆），邻域的大小为11×11（这个值也可以根据自己的需要进行改变），则可得到一个邻域为11×11的矩形的平均值数据层，记为B。
8.使用空间分析工具集中的栅格计算器，求算正负地形分布区域，公式为C = [DEM]－[B]。

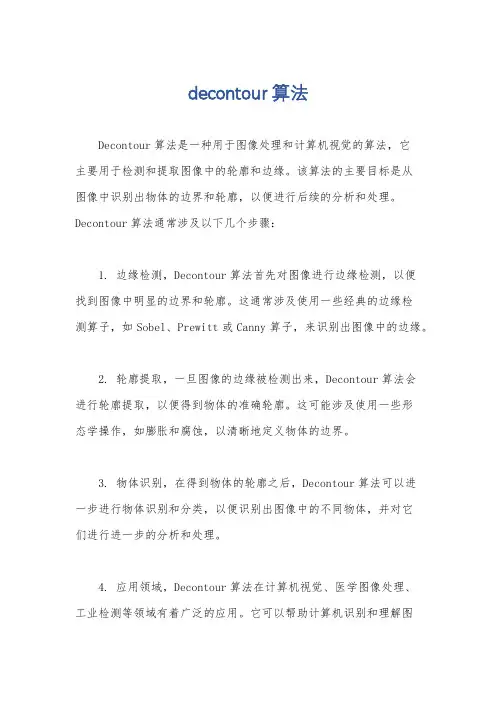

decontour算法
Decontour算法是一种用于图像处理和计算机视觉的算法，它
主要用于检测和提取图像中的轮廓和边缘。
该算法的主要目标是从
图像中识别出物体的边界和轮廓，以便进行后续的分析和处理。
Decontour算法通常涉及以下几个步骤：
1. 边缘检测，Decontour算法首先对图像进行边缘检测，以便
找到图像中明显的边界和轮廓。
这通常涉及使用一些经典的边缘检
测算子，如Sobel、Prewitt或Canny算子，来识别出图像中的边缘。
2. 轮廓提取，一旦图像的边缘被检测出来，Decontour算法会
进行轮廓提取，以便得到物体的准确轮廓。
这可能涉及使用一些形
态学操作，如膨胀和腐蚀，以清晰地定义物体的边界。
3. 物体识别，在得到物体的轮廓之后，Decontour算法可以进
一步进行物体识别和分类，以便识别出图像中的不同物体，并对它
们进行进一步的分析和处理。
4. 应用领域，Decontour算法在计算机视觉、医学图像处理、
工业检测等领域有着广泛的应用。
它可以帮助计算机识别和理解图
像中的物体轮廓，为后续的分析和决策提供重要的信息。
总的来说，Decontour算法是一种用于图像边缘检测和轮廓提
取的算法，它在图像处理和计算机视觉领域有着重要的应用和意义。

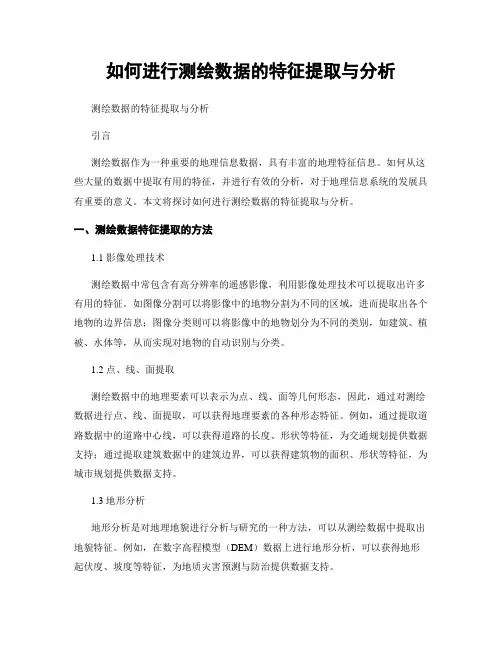

如何进行测绘数据的特征提取与分析测绘数据的特征提取与分析引言测绘数据作为一种重要的地理信息数据，具有丰富的地理特征信息。
如何从这些大量的数据中提取有用的特征，并进行有效的分析，对于地理信息系统的发展具有重要的意义。
本文将探讨如何进行测绘数据的特征提取与分析。
一、测绘数据特征提取的方法1.1 影像处理技术测绘数据中常包含有高分辨率的遥感影像，利用影像处理技术可以提取出许多有用的特征。
如图像分割可以将影像中的地物分割为不同的区域，进而提取出各个地物的边界信息；图像分类则可以将影像中的地物划分为不同的类别，如建筑、植被、水体等，从而实现对地物的自动识别与分类。
1.2 点、线、面提取测绘数据中的地理要素可以表示为点、线、面等几何形态，因此，通过对测绘数据进行点、线、面提取，可以获得地理要素的各种形态特征。
例如，通过提取道路数据中的道路中心线，可以获得道路的长度、形状等特征，为交通规划提供数据支持；通过提取建筑数据中的建筑边界，可以获得建筑物的面积、形状等特征，为城市规划提供数据支持。
1.3 地形分析地形分析是对地理地貌进行分析与研究的一种方法，可以从测绘数据中提取出地貌特征。
例如，在数字高程模型（DEM）数据上进行地形分析，可以获得地形起伏度、坡度等特征，为地质灾害预测与防治提供数据支持。
二、测绘数据特征分析的方法2.1 空间统计分析空间统计分析是对测绘数据中地理要素的空间分布特征进行分析的一种方法。
通过对测绘数据进行空间统计分析，可以获得地理要素的聚集程度、空间分布规律等特征。
例如，可以通过点密度分析来研究城市中人口密集区域的空间分布规律，为城市规划提供数据支持。
2.2 关联分析关联分析是对测绘数据中地理要素之间的关联关系进行分析的一种方法。
通过对测绘数据进行关联分析，可以发现地理要素之间的关联关系，进而推断出地理要素之间的相互影响。
例如，可以通过关联分析来研究湖泊水质与周边环境因素之间的关系，为湖泊水质管理提供数据支持。
地形仿真方法
地形仿真方法主要有以下几种：
1. 基于数据拟合的地形仿真技术：这是最简单且常用的方法，主要是利用稀疏分布点的高程值构成一些简单的三角形平面，从而形成地形框架，并贴以纹理图像。
这种方法显示速度很快，但基本框架过于简略，且常有很强的卡通效果，因此地形的真实感受会受到影响。
2. 曲面拟合：在很多情况下，地形仿真也会用曲面（如二次、三次曲面等）进行拟合。
曲面拟合不需要进行分段线性近似，可以保证相邻面的斜率连续性，因此非常灵活。
但由于其数学计算的复杂性，对于复杂场景来说，计算量较大。
3. 分形技术：为了增加逼真效果，可以用分形技术直接对用上述方法生成的光滑平面或曲面进行噪声扰动，从而形成真实感较强的地形表面。
4. 小波技术：后来又出现了用小波技术进行地形数据拟合的算法。
5. 根据地形特征参数进行地形生成：这种方法注重根据地学图形数据的精确描述，来进行真实地形的仿真。
例如，根据平均高程、最大/最小高程及其位置、高程标准差、相关长度、地形粗糙度等特征参数进行地形生成。
以上就是地形仿真的主要方法，每种方法都有其独特的优点和适用场景。
选择哪种方法取决于你的具体需求和场景复杂性。
halcon不规则轮廓提取
Halcon不仅可以对正常形状的物体进行轮廓提取，还可以对不规则形状的物体进行轮廓提取。
下面就来详细介绍一下如何实现这个功能。
1. 首先，需要加载一个不规则形状的物体的图像。
2. 使用灰度转二进制的函数将图像转化成黑白两个二值化的像素值，并且将背景设置为0，物体设置为1。
3. 通过连通性函数(Closing)和Regiongrowing函数，确定物体形状的大概位置，并将其存入一个Region中。
4. 使用距离转换函数(Distance Transform)和用于形态学操作的Kernel(kernel可以使用标准形状的Kernel，例如线性，圆形，方形等)，将物体边缘对原图进行扫描，将不规则的轮廓转化为矢量形式。
5. 然后使用轮廓轮廓Smoothing中的简化直线来精简轮廓。
6. 最后，将轮廓的数据输出到一个数据文件中进行保存。
不规则轮廓提取的关键在于使用距离转换函数和形态学操作的kernel来确定物体的边缘，这样可以得到一组比较精确的轮廓，从而实现不规则轮廓提取的功能。
因为处理不规则轮廓的过程中需要一定的技巧，所以建议读者在理解了这篇文章之后，再根据实际情况进行进一步的学习。
如何利用遥感图像进行局部地形的提取与分析遥感图像是通过遥感技术获取的地球表面的图像数据，它能提供丰富的地形信息，为局部地形的提取和分析提供了重要的数据来源。
本文将探讨如何利用遥感图像进行局部地形的提取与分析。
一、遥感图像的基本原理1. 电磁波谱的特性：遥感图像是通过接收地面反射或散射的电磁波来获取地表信息的。
电磁波谱的不同波段在地表的互动过程有所不同，因此可以利用不同波段的遥感图像提取地形信息。
2. 分辨率的影响：遥感图像的分辨率决定了它能够提供的地形细节。
较高分辨率的图像可以提供更加精细的地形信息，而较低分辨率的图像则提供的信息相对较少。
二、局部地形提取与分析方法1. 高程模型提取：根据遥感图像的灰度值或颜色信息，可以通过数字高程模型（Digital Elevation Model，简称DEM）来提取地形的高程信息。
DEM可以将地表按照高程分层，从而提供了地形的三维信息。
2. 地形特征提取：利用遥感图像，可以提取出地形的一些特征，如河流、湖泊、山脉等。
通过提取这些地形特征，可以分析地形的形状、分布和变化趋势。
3. 地形剖面分析：利用遥感图像，可以在一定的距离上提取地形剖面信息。
通过分析地形剖面的坡度、高度变化等指标，可以了解地形的起伏情况，并进一步分析其对水文、水资源等方面的影响。
4. 洼地提取：遥感图像中的色彩变化可以用于提取地表的凹地，如低洼区域、水坑等。
通过提取洼地信息，可以研究地表水文过程、水资源等问题。
5. 土地利用/覆盖分析：通过遥感图像，可以提取出不同地表类型（如水体、建筑物、森林、农田等）的信息，进而进行土地利用和覆盖的分析。
这对于城市规划、资源管理等有重要意义。
三、遥感图像处理软件工具为了进行局部地形的提取与分析，需要借助一些遥感图像处理软件工具。
目前市面上有许多专业的遥感图像处理软件，如ENVI、ERDAS IMAGINE等。
这些软件提供了各种功能，包括影像校正、地形矫正、地物提取、空间分析等，方便用户进行遥感图像的处理与分析。
提取道路中心线算法
道路中心线是道路设计和交通规划中非常重要的一个参数。
在计算机
图形学和机器视觉中，道路中心线的提取是一项基本任务。
本文将介
绍一些常见的道路中心线提取算法。
一、基于数字高程模型的道路中心线提取算法
数字高程模型是道路地形的数字化数学模型，其反映了地形高度信息。
因此，数字高程模型在道路中心线提取中具有较为广泛的应用。
常用
的方法有：
1. 等高线法
等高线法是一种常用的数字高程模型处理方法，可通过计算相邻等高
线的交点提取道路中心线。
2. 剖面法
剖面法是一种基于数字高程模型的方法，它通过剖面分析提取道路中
心线。
二、基于图像处理的道路中心线提取算法
在机器视觉领域，又称为基于图像处理的道路中心线提取算法。
常用
的方法有：
1. 霍夫变换
霍夫变换是一种基于图像处理的方法，它可以检测出图像中直线的位置和方向。
2. Canny算法
Canny算法是一种基于图像处理的边缘检测方法，它可有效地检测出道路边缘，并进一步提取道路中心线。
三、基于GIS的道路中心线提取算法
地理信息系统（GIS）是一种基于地图的信息处理系统。
常用的道路中心线提取算法有：
1. 矢量化
矢量化是一种能够将栅格数据转换成矢量数据的方法，它能够将数字高程模型进行矢量化处理，进而提取道路中心线。
2. 数据库查询
数据库查询是一种基于地图统计的方法，它可以快速地搜索与查询一定条件下的道路中心线信息。
以上就是一些常见的道路中心线提取算法。
在实际应用中，需要根据具体场景和数据特点选择合适的算法。
arcgis 形态学处理膨胀再腐蚀闭运算在GIS领域中，ArcGIS作为一款强大的空间分析工具，其形态学处理功能受到了广泛的关注和应用。
其中，膨胀、再腐蚀和闭运算是ArcGIS中常用的形态学处理操作，它们在地图数据处理和空间分析中发挥着重要作用。
本文将对这些形态学处理方法进行深入探讨，以帮助读者更好地理解它们的原理和应用。
1. 膨胀膨胀是一种常用的形态学处理操作，它能够扩大图像中的亮区域，并填充图像中的小洞和裂缝。
在ArcGIS中，膨胀操作可以用来扩展栅格图像中的特定特征，使其更加突出和清晰。
在土地利用类型分类中，可以利用膨胀操作扩大不同土地类型的边界，以便更好地进行分类和分析。
2. 再腐蚀再腐蚀是一种与膨胀相对应的形态学处理操作，它能够缩小图像中的亮区域，并消除图像中的小尖角和小凸起。
在ArcGIS中，再腐蚀操作可以用来平滑栅格图像中的特定特征，使其更加连续和紧凑。
在河流提取和交通网络分析中，可以利用再腐蚀操作平滑河流和道路的线型，以便更准确地提取和分析。
3. 闭运算闭运算是膨胀和再腐蚀两种操作的组合，它能够同时扩大图像中的亮区域并填充图像中的小洞，从而使图像中的特定特征更加完整和连续。
在ArcGIS中，闭运算操作常用于处理图像中的噪声和不连续区域，以提高数据的质量和可视化效果。
在地貌地形分析中，可以利用闭运算操作去除数字高程模型中的小孤立高地，并使地形特征更加清晰和真实。
总结回顾通过对ArcGIS中形态学处理方法的深入探讨，我们可以发现膨胀、再腐蚀和闭运算在地图数据处理和空间分析中具有重要的应用价值。
这些形态学处理方法能够帮助我们改善图像质量、提取特定特征和分析地理现象，从而为GIS领域的研究和应用提供了强有力的支持。
个人观点和理解在我看来，形态学处理是GIS空间分析的重要组成部分，它在地图数据处理和空间模型构建中发挥着不可替代的作用。
膨胀、再腐蚀和闭运算作为常用的形态学处理方法，不仅能够提高地图数据的质量和可视化效果，还能够帮助我们更准确地理解和分析地理现象。
halcon 轮廓提取生成 dxf格式Halcon是一款广泛应用于机器视觉领域的软件开发工具。
它提供了丰富的图像处理和分析功能，包括轮廓提取、特征识别和图像测量等功能。
在Halcon中，轮廓提取是一项重要的功能，可以将图像中感兴趣的轮廓提取出来，进行后续的分析和处理。
本文将介绍如何使用Halcon来实现轮廓提取，并将提取到的轮廓保存为dxf格式的文件。
首先，我们需要准备好一张待处理的图像。
可以使用Halcon提供的图像采集功能来获取一张图像，或者从本地硬盘中导入一张图像。
接下来，我们需要使用图像预处理功能来增强图像的对比度和边缘信息，以便更好地进行轮廓提取。
常用的图像预处理方法包括灰度化、平滑滤波和边缘增强等。
在进行轮廓提取之前，我们需要根据图像特点选择合适的轮廓提取算法。
Halcon提供了多种轮廓提取算法，包括边缘检测、区域生长和形态学操作等。
根据实际需求和图像特点，选择合适的算法可以提高轮廓提取的准确性和效果。
在Halcon中，轮廓提取的结果是一个包含一系列连续点的轮廓线。
为了保存轮廓线的信息，并方便后续的处理和分析，我们可以将轮廓线保存为dxf格式的文件。
dxf是一种常用的CAD文件格式，可以被多种CAD软件识别和打开。
通过Halcon提供的文件操作功能，我们可以将轮廓线保存为dxf格式的文件。
具体的操作步骤如下：1.创建一个dxf文件对象：dxf := create_dxf('output.dxf')2.设置dxf文件的属性，如单位、线宽等：set_dxf_attrib(dxf, 'UNITS', 'millimeter')set_dxf_attrib(dxf, 'LINEWIDTH', 0.5)3.将轮廓线写入dxf文件：write_dxf_contour(dxf, contour)4.关闭dxf文件对象：close_dxf(dxf)在上述代码中，'output.dxf'表示要保存的dxf文件的路径和文件名，'millimeter'表示dxf文件的单位为毫米，0.5表示轮廓线的线宽为0.5毫米。
用ArcGis进展地形因子提取和水文分析的方法(2021-07-24 14:40:16)▼标签：分类：ARCGISgis教育这里介绍的是用dem数据，利用ArcGis进展地形因子提取和水纹分析的方法。
首先，地形因子提取：提取等高线：Spatial Analysis → surface analysis → contour 〔这是ArcGis的Spatial Analysis工具，在做分析之前要将菜单栏中Tool菜单下的extension中的Spatial Analysis选项勾上，否那么不能进展空间分析。
〕提取坡度：Spatial Analysis → surface analysis → slope 重分类：Spatial Analysis →Reclassify 增加山体阴影：spatial analysis → surface analysis → hillshd……掩膜：spatial analysis → raster calculator〔对话框中输入back = [dem] >= 0〕山顶点的提取：这个过程比拟复杂，最后我会附上一个地址，那篇文章里有例子以及具体的介绍。
三维：三维效果图的建立：3D analysis → create/modify tin/Create Tin from features 提取断面、三维可视化等操作需要一些图例，这个在文章中也有，图很漂亮哦~ 水文分析：这个主要用到ArcToolBox中的工具了。
水流方向提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Direction 洼地提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Sink 洼地奉献区域计算：ArcToolBox → Spatial Analysis Tools → Hydrology → Watershed 每个洼地所形成的奉献区域的最低高程：ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Statistics 每个洼地奉献区域出口的最低高程即洼地出水口高程ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Fill 洼地深度：加载Spatial Analyst，Spatial Analyst → Raster Calculator 基于无洼地的水流方向计算ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Direction 汇流累积量ArcToolBox → Spatial Analysis Tools → Hydrology → Fill Accumulation 计算水流长度ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Length 还有栅格河网的生成等，上面这些知识针对要实现的功能能够利用到的工具，具体的操作一下子也讲不清，需要自己慢慢琢磨，这里我放篇文章，里面每个步骤都有图例的，只要有一副dem，看着这篇文章就能照着做的，我试过，和教科书一样清楚。
