机床控制电路设计实习报告一、实习目的要求1、掌握机床控制电路的基本原理和设计方法。
2、能够独立设计并实现一种简单的机床控制电路。
3、能够熟练使用常用的电气设计工具和软件。
4、通过实习，提高自己的实践动手能力和解决问题的能力。
二、实习内容1、机床控制电路的基本原理和设计方法。
2、常用电气设计工具和软件的使用。
3、一种简单的机床控制电路的设计和实现。
三、实习过程1、了解机床控制电路的基本原理和设计方法。
机床控制电路是机床的重要组成部分，其作用是实现对机床的各种操作的控制。
在设计机床控制电路时，需要根据机床的功能和操作要求，合理选择电器元件，设计合理的电路图，并保证电路的可靠性和安全性。
2、学习并掌握常用电气设计工具和软件的使用。
在实习过程中，我们学习了常用的电气设计工具和软件，如CAD软件、Protel软件等。
这些工具和软件在电气设计中发挥着重要的作用，可以提高设计效率和设计质量。
3、设计和实现一种简单的机床控制电路。
在老师和同学的指导下，我们独立设计并实现了一种简单的机床控制电路。
首先，根据机床的功能和操作要求，选择了合适的电器元件，设计了电路图。
然后，利用CAD软件将电路图绘制出来，并通过Protel软件制作了电路板。
最后，将电路板安装到机床上，进行了实际的加工测试。
四、实习总结通过这次实习，我对机床控制电路的基本原理和设计方法有了更深入的了解，掌握了常用的电气设计工具和软件的使用，提高了自己的实践动手能力和解决问题的能力。
在设计和实现机床控制电路的过程中，我遇到了一些问题，但是在老师和同学的帮助下，我成功地解决了这些问题，取得了很好的实习成果。
机床的几种控制线路一、点动控制线路如图5—8所示是接触器点动控制线路。
这种控制线路的特点是按下按钮，电动机就转动，松开按钮，电动机就停转，所以叫做点动控制线路。
电动葫芦的起重电动机控制，车床拖板箱快速移动的电动机控制等，都采用点动控制线路。
部分，一是由三相电源L1，L2和L3经熔断器FU1和接触器的三对主触头KM到三相异步电动机电路，是动力电路又称主电路。
二是由熔断器FU2、按钮SB和接触器线圈KM组成的控制电路，又称辅助电路。
该线路的工作原理如下：1．准备使用时先合上开关S。
2．启动与运行按下SB→线圈KM得电→三对主触头KM闭合(电源与负载接通)→电动机M启动、运行。
3．停止松开SB→线圈KM失电→三对主触头KM断开(电源与负载断开)→电动机M停转。
二、看懂机床控制线路的基本要领为了便于掌握机床控制线路，下面介绍一些识图的基本要求。
1．电气原理图用以表达机床控制线路工作原理的是电气原理图。
电气原理图是根据电气作用原理用展开法绘制的，不考虑电气设备和电气元件的实际结构及安装情况，只作研究电气原理与分析故障用。
它能清楚地指出电流的路径、控制电器与用电器的相互关系和线路的工作原理。
所谓展开法，就是把某个电气设备的一条或数条电路按水平或垂直位置画出，按照电路的先后工作顺序一一排列起来，然后接到电源上。
一般将主电路画在图样左边或上部，把控制电路画在图样的右边或下部。
这种画法可把同一电气的部件分开，分别画在主电路和控制电路的相应部位，但要用同一符号表示。
如图5—8所示，接触器的主触头在主电路中，而接触器的线圈在控制电路中，但是都用KM符号表示，说明它们是同一电气的部件。
这样使得主电路与控制电路容易区别，便于单独对主电路与控制电路的各自工作过程，及它们的相互联系进行分析。
各电气触头的位置是电路没有通电或电气未受外力的常态位置，分析控制线路工作时应从触头的常态位置进行。
2．看图的基本原则看图时，先分析主电路，然后研究控制电路，以及控制电路对主电路的控制作用。
常用机床电气控制线路引言机床是制造业中常见的设备，用于加工金属和其他工件。
机床的电气控制线路起着关键的作用，控制着机床的运行和加工过程。
本文将介绍常用的机床电气控制线路，包括常见的控制元件和其组合方式。
1. 电路图符号在了解机床电气控制线路之前，首先需要了解一些电路图中常用的符号。
下面是一些常见的电路图符号及其含义：•开关：表示开关元件，可用来控制电流的通断。
•电动机：表示机床中使用的电动机。
•继电器：表示继电器元件，用来控制电流的通断，通常用于较大电流的控制。
•传感器：表示用于检测机床中的状态或位置的传感器。
•接触器：表示接触器元件，用来控制电流的通断，通常用于较大电流的控制。
•电阻：表示电阻元件，用来控制电路中的电阻值。
2. 基本电控线路常用的机床电气控制线路可分为多个基本电控线路，下面将介绍其中的几种常见的线路。
2.1. 单向转动电机控制线路单向转动电机控制线路用于控制电机的单向转动，通常用于控制机床中的主轴或进给轴。
该线路包括一个控制开关和一个电动机，控制开关用于控制电流的通断，从而控制电机的工作状态。

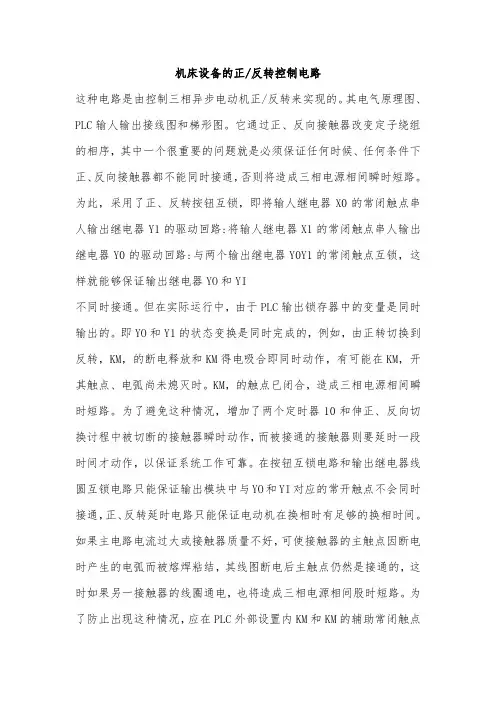

电路图示例：_控制开关------| | || |电动机--------|___|2.2. 正反转电机控制线路正反转电机控制线路用于控制电机的正反转运动，通常用于控制机床中的主轴或进给轴。
该线路包括一个正转控制开关、一个反转控制开关和一个电动机，两个控制开关用于控制电流的通断，从而控制电机的运行方向。
电路图示例：_正转开关----| | || |反转开关----|_____|_____|电动机--------|___|2.3. 进给控制线路进给控制线路用于控制机床中的进给轴的运动，包括前进和后退运动。
该线路包括一个进给正转控制开关、一个进给停止控制开关和一个进给反转控制开关，以及一个电动机。
三个控制开关用于控制电流的通断，从而控制电机的运行方向和进给速度。
电路图示例：_______ ________|_____|进给停止-----|_____|-----|______| 进给反转||_______进给正转---------|_____|-------|______|_______|电动机--------|______|3. 简单控制线路示例下面是一个简单的机床电气控制线路示例，用于控制机床中的一个进给轴的正反转和停止。
机床控制电路详解1.C650普通车床继电接触器控制电路介绍C650中型卧式车床，可加工最大工件直径为1020mm，最大工件长度为3000mm。
如下图所示为C650普通车床继电接触器控制电路，下表为电路电气元件的名称及用途。
C650中型卧式车床的主轴电动机功率为30kW，主轴电动机驱动主轴箱的动力轴转动，通过变速齿轮带动夹有工件的主轴转动。
由于工件较方，为使其能快速停止转动，必须设有停车制动功能，该机床采用反接制动，为减少制动电流，定子回路串入了限流电阻R。
装在滑板箱上的刀架与滑板箱，由主轴箱中的传动轴来驱动，使其沿着主轴线方向移动，实现刀架的进给。
为减轻工人劳动强度和节省辅助工作时间，专门设置一台 2.2kW的拖动溜板箱的快速移动电动机。
在切削过程中还需要油液冷却，由一台液压泵供给。
图中三台电动机，M1为主轴电动机，其要求是能够正反转，能制动，停车快，为了加工调整方便，应能点动操作；M2为液压泵电动机，能长期运行，在加工时供给冷却液；M3为快速移动电动机，应能随时手动控制起动和停止。
C650普通车床电气元件表：主电路分析主电路有三台电动机。
主电动机由三个接触器控制，其中 KM1为正转接触器，KM2为反转接触器，KM3为短接反接制动限流电阻接触器。
M1具有FU1作短路保护、FR1作过载保护、电流表监视电流、速度继电器KS用于反接制动；冷却泵M2由KM4控制；快速移动电动机M3由KM5控制。
M2、M3都采用直接起动，单向运转。
控制电路分析一、主电动机点动控制：上面的车床电路图中，M1的点动由点动按钮SB2控制。
按下SB2，接触器KM1得电吸合，其主触点闭合，电动机定子绕组串电阻R与电源接通，电动机在低速下起动。
松开SB2, KM1断电[M1正转时，速度继电器正转常开触点KS1(17-23）已闭合]。
所以KM1常闭触点闭合，使KM2得电吸合，电动机反接制动而停止。
在点动过程中，由于KA、KM3都不得电，因此KM1、KM2就不能自锁。
机床电气控制电路设计引言在机床的制造过程中，电路设计起着至关重要的作用。
机床电气控制电路设计涉及到各种传感器、执行器、开关和控制器的选择和配置。
本文将介绍机床电气控制电路设计的基本原则和常用组件，并提供一些实际案例来帮助读者更好地理解。
基本原则机床电气控制电路设计的基本原则是确保系统的可靠性、稳定性和安全性。
以下是一些常见的设计原则：1.分离电源：将电源分为主电源和控制电源，以确保不会因为控制电路故障而影响整个系统的运作。
2.使用合适的传感器：选择适合机床应用的传感器，例如位置传感器、压力传感器和温度传感器等。
3.合理配置执行器：根据机床的具体要求，选择合适的执行器，例如伺服电机、步进电机和液压执行器等。
4.使用适当的开关：选择合适的开关设备，例如按钮开关、刀闸开关和继电器等，确保系统的正常操作。
常用组件PLC（可编程逻辑控制器）PLC是一种专门用于工业控制的计算机设备，能够根据预定程序来控制机床的操作。
PLC通常由中央处理单元（CPU）、输入/输出模块（I/O 模块）和通信模块组成。
PLC的设计要考虑到机床的需求，合理选择适当的输入和输出模块。
通过编程，可以实现对机床的自动化控制。
PLC编程语言常用的PLC编程语言有梯形图（Ladder Diagram）、指令列表（Instruction List）、功能块图（Function Block Diagram）和结构化文本（Structured Text）等。
选择合适的编程语言，可以提高编程效率和可读性。
变频器变频器是控制电动机转速的装置。
它通过改变电源的频率和电压来调整电动机的转速。
变频器能够提供精确的转速控制和启动/停止控制，适用于需要频繁改变转速的机床应用。
电气元件机床电气控制电路设计中常用的电气元件有继电器、断路器、按钮开关和接触器等。
这些元件用于控制电路的开关和保护。
实际案例数控铣床控制电路设计在数控铣床的控制电路设计中，需要考虑到以下几个方面：1.位置控制：选择合适的位置传感器，如光电开关或编码器，以获取工件和刀具的准确位置信息。
机床电气控制线路基本环节概述机床电气控制线路是机床系统中的重要组成部分，它负责控制机床的各个运动部分，以实现各种加工操作。
本文将介绍机床电气控制线路的基本环节，包括电源输入、电气元件、控制器和传感器等内容。
电源输入机床电气控制线路的第一个环节是电源输入。
机床通常使用三相交流电作为电源。
三相电源具有稳定的电压和较低的失真，能够提供足够的电能以满足机床的工作需求。
在机床电气控制线路中，通常采用三相电源输入方式，以保证机床系统的稳定性和可靠性。
在机床电气控制线路中，常见的电气元件包括接触器、继电器、断路器、变压器和开关等。
这些电气元件用于控制机床的开关动作和电路的连接与断开，保证机床系统的正常运行。
接触器接触器是一种电磁开关，广泛应用于机床电气控制线路中。
接触器能够实现远距离的控制，具有较高的容量和可靠性。
在机床电气控制线路中，接触器常用于控制机床的电动机启停和正反转等动作。
继电器继电器是一种电气装置，用于在电路中实现信号的接通和断开。
继电器能够将小电流信号转化为大电流信号，以控制机床系统的各个动作部分。
在机床电气控制线路中，继电器常用于控制机床的多路切换和信号转换等操作。
断路器是一种保护设备，它能够在电路中检测到过载电流和短路故障时自动断开电源。
断路器能够有效保护机床电气控制线路和设备免受电流过载和短路故障的损害，并提供重要的安全保护。
变压器变压器是一种电气设备，它能够将交流电能转换为不同电压级别的电能。
在机床电气控制线路中，变压器常用于调整电路中的电压和电流，以满足不同电器设备的工作要求。
开关开关是机床电气控制线路中最基本的元件之一，用于控制电路的通断。
开关的种类繁多，常见的有单档开关、双档开关、限位开关和按钮开关等。
开关能够实现机床系统的手动和自动控制，是机床电气控制线路中的核心组件之一。
控制器是机床电气控制线路中负责控制和调节机床工作状态的重要组成部分。
控制器通常由微处理器、存储器、输入输出接口和控制算法等部分组成。
