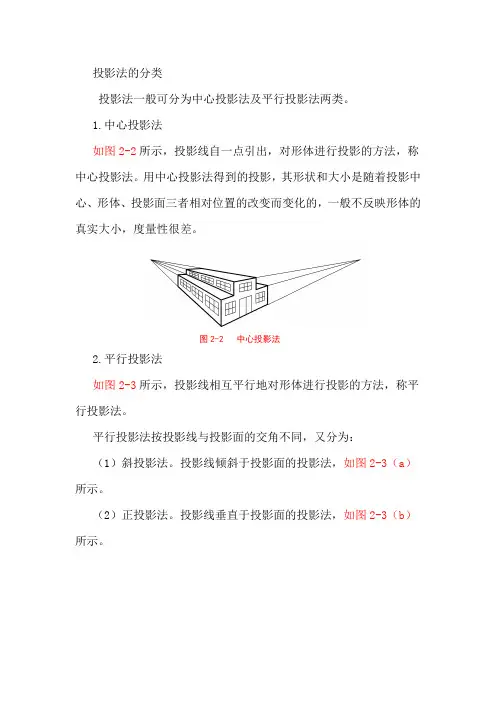

投影法的分类
投影法一般可分为中心投影法及平行投影法两类。
1.中心投影法
如图2-2所示，投影线自一点引出，对形体进行投影的方法，称中心投影法。
用中心投影法得到的投影，其形状和大小是随着投影中心、形体、投影面三者相对位置的改变而变化的，一般不反映形体的真实大小，度量性很差。
图2-2 中心投影法
2.平行投影法
如图2-3所示，投影线相互平行地对形体进行投影的方法，称平行投影法。
平行投影法按投影线与投影面的交角不同，又分为：
（1）斜投影法。
投影线倾斜于投影面的投影法，如图2-3（a）所示。
（2）正投影法。
投影线垂直于投影面的投影法，如图2-3（b）所示。
（a）斜投影法（b) 正投影法
图2-3 平行投影法
利用正投影法绘制的图样称正投影图，简称正投影。
当形体的主要面平行于投影面时，其正投影图能真实地表达出形体上该面的形状和大小,因而正投影图度量性好，作图简便，是工程上常采用的一种图示方法。
本书所述的投影，如无特殊说明，均为正投影。
汇报人：2023-11-22contents •投影的定义与分类•平行投影•中心投影•两种投影方式的比较•实际应用案例分析•总结与展望目录01投影的定义与分类投影面投影1. 正平行投影：投影线平行于投影面且垂直于投射中心。
2. 斜中心投影：投影线汇聚于一条直线上。
平行投影：投影线相互平行且垂直于投影面。
1. 正中心投影：投影线汇聚于一点。
01020304050602平行投影定义在平行投影中，投射线都是相互平行的，投影线与投射线也是平行的。
描述图形变化平行性视觉效果真实性工程制图建筑设计机械制图03020103中心投影01020304定义光源位置图形形状投影面唯一性相似性角度变化光源位置影响建筑绘图机械制图艺术创作04两种投影方式的比较中心投影在摄影、电影制作等领域中广泛应用，通过中心投影可以得到物体的真实图像。
中心投影平行投影平行投影中心投影投影的优缺点比较05实际应用案例分析建筑设计中的平行投影与中心投影平行投影在建筑设计领域，平行投影是一种常用的技术，用于将三维建筑模型转化为二维平面图。
这种方法能够准确反映建筑物的尺寸和形状，以及其在空间中的相对位置。
平行投影在建筑设计中具有重要作用，因为它能够提供一种标准化的沟通方式，使设计师、工程师和承包商都能够准确理解建筑物的设计和规划。
中心投影中心投影是一种将三维物体投影到二维平面的方法，其特点是投影线汇聚于一点，也称交汇投影。
在建筑设计中，中心投影通常用于绘制透视图，以表现建筑物的外观和内部空间效果。
透视图是一种具有强烈立体感的图像，能够直观地展示建筑物的空间关系和设计细节。
在机械制图领域，平行投影同样是一种常用的技术，用于将三维零件或装配体转化为二维平面图。
这种方法能够准确反映零件或装配体的尺寸、形状和相对位置，是进行机械设计和制造过程中的重要环节。
平行投影在机械制图中的应用非常广泛，包括零件图、装配图、钣金展开图等。
中心投影在机械制图中，中心投影通常用于绘制轴测图。
空间几何的投影在几何学中，投影是一种常见的概念，它可以帮助我们理解空间中物体的形状和位置。
投影是指将一个三维物体在二维平面上的映射，通过投影可以得到物体在平面上的影子或者投影图像。
在空间几何中，投影有不同的种类，包括平行投影、中心投影和斜投影等。
本文将介绍空间几何中的投影概念以及如何计算投影，以帮助读者更好地理解和应用投影的知识。
一、平行投影平行投影是指将三维物体投影到一个平行于某个平面的平面上。
在平行投影中，物体的大小和形状在投影过程中保持不变。
平行投影可以简化物体的表达和计算，常用于工程、建筑和计算机图形学等领域。
例如，日常生活中我们常见的地图就是使用平行投影的方式将地球的表面投影到平面上。
计算平行投影的方法通常通过确定投影中心、投影平面和投影方向来实现。
具体步骤包括：1. 确定投影中心：根据物体和投影平面的相对位置，确定一个点作为投影中心，该点将成为投影光线的起点。
2. 确定投影平面：确定一个平行于某个平面的平面作为投影平面，物体在该平面上的投影将呈现出物体的形状和大小。
3. 确定投影方向：确定物体在投影平面上的投影方向，以确定投影光线的方向和长度。
通过以上步骤，我们可以得到物体在平行投影中的投影图像，从而更好地理解物体在平面上的形状和尺寸。
二、中心投影中心投影是指将三维物体投影到一个以投影中心为原点的球面上。
在中心投影中，物体的大小和形状在投影过程中会发生变化，物体离投影中心越远，投影的大小会越小。
中心投影常用于天文学和地理学中，用来表达地球、星球和宇宙物体等的形状和位置关系。
计算中心投影的方法也常通过确定投影中心、投影平面和投影方向来实现。
不同的是，在中心投影中，投影平面为一个与投影中心相切的球面，投影方向为从投影中心到物体上各个点的方向。
通过确定投影中心和投影平面，再绘制出所有的投影线，可以得到物体在球面上的投影图像。
三、斜投影斜投影是指将三维物体投影到一个与物体不平行的平面上。
在斜投影中，物体的形状和大小在投影过程中会发生变化，投影结果可能会失真或拉伸，但可以更真实地表达物体在空间中的位置和形态。
