1.2.1中心投影与平行投影

1.2.1 中心投影与平行投影~1.2.2 空间几何体的三视图知识一中心投影与平行投影 [导入新知] 1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面． 2．中心投影与平行投影投影 定义特征 分类 中心投影 光由一点向外散射形成的投影 投影线交于一点平行投影 在一束平行光线照射下形成的投影投影线互相平行正投影和斜投影[化解疑难]平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同． 知识二 三 视 图 [导入新知] 三视图 概念规律正视图 光线从几何体的前面向后面正投影得到的投影图 一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图 光线从几何体的左面向右面正投影得到的投影图 俯视图 光线从几何体的上面向下面正投影得到的投影图[化解疑难]1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示． 题型一中心投影与平行投影 [例1] 下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；③两条相交直线的平行投影是两条相交直线．其中正确的个数为()A．0B．1C．2D．3【答案】B[类题通法]1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质：①直线或线段的投影仍是直线或线段；②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．[活学活用]如图所示，在正方体ABCD ­A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．【答案】①③题型二画空间几何体的三视图[例2]画出如右图所示的四棱锥的三视图．[解]几何体的三视图如下：[类题通法]画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．[活学活用]沿一个正方体三个面的对角线截得的几何体如下图所示，则该几何体的侧视图为()【答案】B题型三由三视图还原空间几何体[例3]如下图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)[解](1)该三视图表示的是一个四棱台，如右图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如右图所示．[类题通法]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．[活学活用]如图①、图②、图③、图④为4个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台【答案】C易错易误辨析画几何体的三视图常见误区[典例]某几何体及其俯视图如下图所示，下列关于该几何体正视图和侧视图的画法正确的是()[解析]该几何体是由圆柱切割而得，由俯视图可知正视方向和侧视方向，进一步可画出正视图和侧视图(如图所示)，故选A.[答案]A[易错防范]1．易忽视该组合体的结构特征是由圆柱切割而得到，对正视方向与侧视方向的判断不正确而出错．2．三种视图中，可见的轮廓线都画成实线，存在但不可见的轮廓线一定要画出，但要画成虚线．画三视图时，一定要分清可见轮廓线与不可见轮廓线，避免出现错误．[成功破障]沿圆柱体上底面直径截去一部分后的物体如右图所示，它的俯视图是()【答案】D当堂检测1．4个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图，则在字母L，K，C的投影中，与字母N属同一种投影的有()【答案】A2.将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为()【答案】D3．已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为2的矩形，则该正方体的正视图的面积等于________．【答案】24．如图甲所示，在正方体ABCD ­A1B1C1D1中，E，F分别是AA1，C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图乙中的________．【答案】(1)(2)(3)5．如下图所示，画出下列组合体的三视图．解：三视图如图①、图②所示．6．某组合体的三视图如下图所示，试画图说明此组合体的结构特征．解：该三视图表示的是组合体，如右图所示，是7个小正方体拼接而成的组合体．。

§1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图学习目标基础过关1．一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台解析先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除C，故选D.答案 D2．某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱解析由三视图知识，知圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形，故选A.答案 A3．一个长方体去掉一个小长方体，所得几何体的正视图与侧视图分别如图所示，则该几何体的俯视图为()解析正视图中小长方形在左上方，对应俯视图应该在左侧，排除B，D，侧视图中小长方形在右上方，排除A，故选C.答案 C4．下列物品：①探照灯；②车灯；③太阳；④月亮；⑤台灯中，所形成的投影是中心投影的是________(填序号)．解析探照灯、车灯、台灯的光线是由光源发出的光线，是中心投影；太阳、月亮距离地球很远，我们认为是平行光线，因此不是中心投影，故答案为①②⑤. 答案①②⑤5．一几何体的直观图如图所示，下列给出的四个俯视图中正确的是________(填序号)．解析该几何体是组合体，上面的几何体是一个五面体，下面是一个长方体，且五面体的一个面即为长方体的一个面，五面体最上面的棱的两端点在底面的射影距左右两边距离相等，因此填②.答案②6．根据以下三视图想象物体原形，并画出物体的实物草图．解(1)此几何体上面为圆柱，下面为圆台，实物草图如图①.(2)此几何体上面为圆锥，下面为圆柱，实物草图如图②.能力提升7．某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．23C．22D．2解析由三视图知可把四棱锥放在一个正方体内部，四棱锥为D－BCC1B1，最长棱为DB1＝DC2＋BC2＋BB21＝4＋4＋4＝2 3.故选B.答案 B8．如图，E，F分别为正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E 在该正方体的面上的射影可能是()A．①②③B．②③C．①②④D．②④解析因为正方体是对称的几何体，所以四边形BFD1E在该正方体的面上的射影可分为：自上而下、自左至右、由前及后三个方向的射影，也就是在面ABCD、面BCC1B1、面DCC1D1上的射影．四边形BFD1E在面ABCD和面DCC1D1上的射影相同，如图②所示；四边形BFD1E在该正方体的对角面ABC1D1内，它在面BCC1B1上的射影显然是一条线段，如图③所示．故②③正确．答案 B9．如图，在正方体ABCD－A1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥P－ABC的正视图与侧视图的面积的比值为________．解析依题意得三棱锥P－ABC的正视图与侧视图分别是一个三角形，且这两个三角形的底边长都等于正方体的棱长，底边上的高也都等于正方体的棱长，因此三棱锥P－ABC的正视图与侧视图的面积的比值为1.答案 110.某圆柱的高为2，底面周长为16，其三视图如图.圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在侧视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为________.解析由三视图可知，该几何体为如图①所示的圆柱，该圆柱的高为2，底面周长为16.画出该圆柱的侧面展开图，如图②所示，连接MN，则MS＝2，SN＝4，则从M到N的路径中，最短路径的长度为MS2＋SN2＝22＋42＝2 5.答案2 511．画出下列几何体的三视图．解题图①为正六棱柱，可按棱柱的画法画出，其三视图如图a；题图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状，其三视图如图b.创新突破12．一个物体由几块相同的小正方体组成，其三视图如图所示，试据图回答下列问题：(1)该物体有多少层？(2)该物体的最高部分位于哪里？(3)该物体一共由几个小正方体构成？解(1)该物体一共有两层，从正视图和侧视图都可以看出来．(2)该物体最高部分位于左侧第一排和第二排．(3)从侧视图及俯视图可以看出，该物体前后一共三排，第一排左侧2个，右侧1个；第二排左侧2个，右侧没有；第三排左侧1个，右侧1个．该物体一共由7个小正方体构成．。

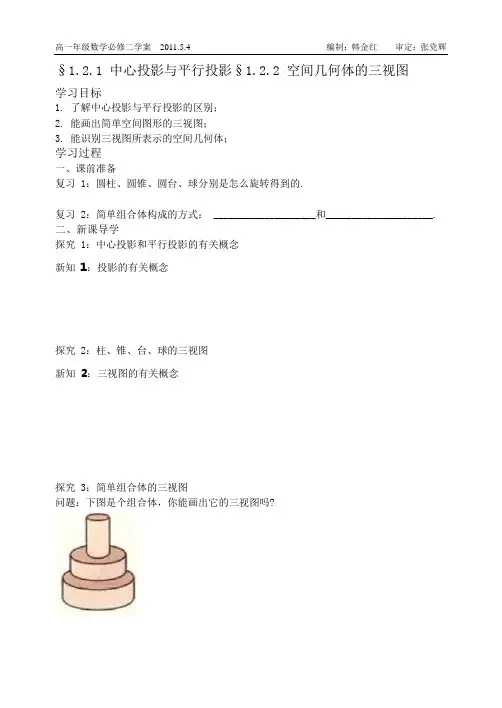

高一年级数学必修二学案2011.5.4 编制：韩金红审定：张党辉§1.2.1 中心投影与平行投影§1.2.2 空间几何体的三视图
学习目标
1. 了解中心投影与平行投影的区别；
2. 能画出简单空间图形的三视图；
3. 能识别三视图所表示的空间几何体；
学习过程
一、课前准备
复习 1：圆柱、圆锥、圆台、球分别是怎么旋转得到的.
复习 2：简单组合体构成的方式： ____________________和_____________________.
二、新课导学
探究 1：中心投影和平行投影的有关概念
新知1：投影的有关概念
探究 2：柱、锥、台、球的三视图
新知2：三视图的有关概念
探究 3：简单组合体的三视图
问题：下图是个组合体，你能画出它的三视图吗?
典型例题
例 1 画出下列物体的三视图：
例 2 说出下列三视图表示的几何体：
※当堂检测
1. 下列哪种光源的照射是平行投影（）.
A.蜡烛
B.正午太阳
C.路灯
D.电灯泡
2. 左边是一个几何体的三视图，则这个几何体是（）.
A.四棱锥
B.圆锥
C.三棱锥
D.三棱台
3. 如图是个六棱柱,其三视图为（）。

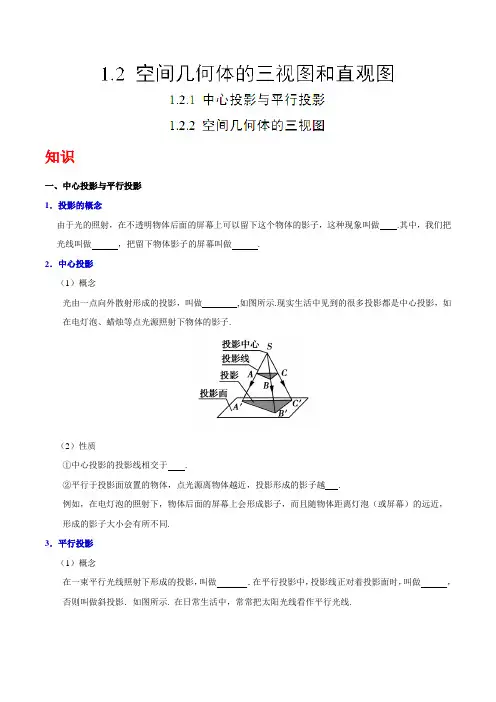

知识一、中心投影与平行投影1．投影的概念由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做.其中，我们把光线叫做，把留下物体影子的屏幕叫做.2．中心投影（1）概念光由一点向外散射形成的投影，叫做,如图所示.现实生活中见到的很多投影都是中心投影，如在电灯泡、蜡烛等点光源照射下物体的影子.（2）性质①中心投影的投影线相交于 .②平行于投影面放置的物体，点光源离物体越近，投影形成的影子越.例如，在电灯泡的照射下，物体后面的屏幕上会形成影子，而且随物体距离灯泡（或屏幕）的远近，形成的影子大小会有所不同.3．平行投影（1）概念在一束平行光线照射下形成的投影，叫做．在平行投影中，投影线正对着投影面时，叫做，否则叫做斜投影．如图所示. 在日常生活中，常常把太阳光线看作平行光线.（2）性质①平行投影的投影线互相.②在平行投影之下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小是完全的.③当图形中的直线或线段不平行于投影线时：(ⅰ)直线或线段的平行投影仍是；(ⅱ)平行直线的平行投影是的直线；(ⅲ)平行于投影面的线段，它的投影与这条线段；(ⅳ)与投影面平行的平面图形，它的投影与这个图形；(ⅴ)在同一直线或平行直线上的两条线段的平行投影的长度比这两条线段的长度比.二、空间几何体的三视图1．三视图的概念(1)光线从几何体的前面向后面正投影，得到的投影图叫做几何体的;(2)光线从几何体的左面向右面正投影，得到的投影图叫做几何体的;(3)光线从几何体的上面向下面正投影，得到的投影图叫做几何体的.几何体的正视图、侧视图和俯视图统称为几何体的三视图.如图.2．三视图的画法规则（1）排列规则：一般地，侧视图在正视图的，俯视图在正视图的.如下图：正侧俯（2）画法规则①正视图与俯视图的长度一致，即“”；②侧视图和正视图的高度一致，即“”；③俯视图与侧视图的宽度一致，即“”.（3）线条的规则①能看见的轮廓线用表示；②不能看见的轮廓线用表示.3．常见几何体的三视图常见几何体正视图侧视图俯视图长方体矩形矩形矩形正方体正方形正方形正方形圆柱矩形矩形圆圆锥等腰三角形等腰三角形圆圆台等腰梯形等腰梯形两个同心的圆球圆圆圆三、简单组合体的三视图常见的组合体的生成方式：（1）将基本几何体拼接成的组合体；（2）从基本几何体中切掉或挖掉部分构成组合体.所以，在画组合体的三视图时，一定要认真观察，先认识它的基本结构，然后再画它的三视图.如图.知识参考答案：二、1．正视图侧视图俯视图2．（1）右边下边（2）长对正高平齐宽相等（3）实线虚线重点重点：空间几何体的三视图.难点：简单组合体的三视图、由三视图还原几何体.易错：不能准确画出三视图或由三视图还原几何体.1．K重点——空间几何体的三视图正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度;侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度;俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度.下列几何体各自的三视图中，有且仅有两个视图相同的是A．①②B．①③C．①④D．②④【答案】D【解析】②中正视图和侧视图相同，④中正视图和侧视图相同，可得②④正确，故选D.【名师点睛】在确定几何体的三视图时可以按照下面的步骤进行：确定投影角度→按照三视图的画法规则作图→完成后检验.2．K难点——简单组合体的三视图对于简单组合体要分清楚是由哪些简单几何体组成的，并注意它们的组合方式，特别是它们的交线位置，画出分解后的简单几何体的三视图后，将其拼合即得组合体的三视图．将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为【答案】D【思路点拨】画三视图时，要想象在几何体的后面、右面、下面各有一个屏幕，一组平行光线分别从前面、左面、上面垂直照射，先画出影子的轮廓，再验证几何体的轮廓线，能够看到的画成实线，不能看到的画成虚线．3．K难点——由三视图还原几何体由三视图还原立体图形时，根据三视图的特征，先判断是简单几何体还是由它们组成的组合体.若是简单几何体，结合柱、锥、台、球的三视图逆推；若是组合体，结合柱、锥、台、球的三视图，判断是由哪几种简单几何体组合而成，根据它们的相对位置关系，想象出组合体的构成情况，再加以验证.如图所示，甲、乙、丙是三个几何体的三视图，则甲、乙、丙对应的几何体分别为①长方体；②圆锥；③三棱锥；④圆柱．A．④③②B．①③②C．①②③D．④②③【答案】A【技巧点拨】由三视图判断几何体时，首先，确定正视、侧视、俯视的方向；其次，判断几何体的组合方式，特别是它们的交线位置，交线的实虚情况等.要注意不能看见的轮廓线的画法，应画成虚线，切不可略去不画.4．K易错——不能准确由三视图还原几何体当已知三视图去还原成几何体时，要充分关注图形中关键点的投影，先从俯视图来确定是多面体还是旋转体，再从正视图和侧视图想象出几何体的大致形状，然后通过已知的三视图验证几何体的正确性，最后检查轮廓线的实虚．一个几何体的三视图如图所示，则该几何体的直观图可以是【错解】A或B或C【错因分析】选A，俯视图判断出错，从俯视图看，几何体的上、下部分都是旋转体；选B，下部分几何体判断出错，误把旋转体当多面体；选C，上部分几何体判断出错，误把旋转体当多面体.【正解】由三视图可知该几何体上部是一个圆台，下部是一个圆柱，选D.基础训练1．下列各项中，不属于三视图的是A．正视图B．侧视图C．后视图D．俯视图2．下列光线所形成的投影，不是中心投影的是A．太阳光线B．台灯的光线C．手电筒的光线D．路灯的光线3．两条相交直线的平行投影是A．两条相交直线B．一条直线C．两条平行直线D．两条相交直线或一条直线4．下列几何体中，正视图、侧视图和俯视图都相同的是A．圆柱B．圆锥C．球D．三棱锥5．若一个几何体的三视图如下图所示，则这个几何体是A．三棱锥B．四棱锥C．三棱柱D．四棱柱6．沿圆柱体上底面直径截去一部分后的物体如图所示，它的俯视图是A．B．C．D．7．如下图为长方体木块堆成的几何体的三视图，则组成此几何体的长方体木块块数共有A．3块B．4块C．5块D．6块8．如图所示，画出四面体AB1CD1三视图中的正视图，以面AA1D1D为投影面，则得到的正视图可以为A．B．C．D．9．给出以下结论，其中正确的结论的序号是________.①一个点光源把一个平面图形照射到一个平面上，它的投影与这个图形全等；②平行于投射面的平面图形，在平行投影下，它的投影与原图形全等；③垂直于投射面的平面图形，在平行投影下，它的投影与原图形相似；④在平行投影下，不平行、也不垂直于投射面的线段的投影仍是线段，但与原线段不等长．10．桌子上放着一个长方体和一个圆柱(如图所示)，则下列三幅图分别是什么图(填“正视图、俯视图、侧视图”).①________、②________、③________.11．如图所示，是一个长方体截去一个角所得多面体的直观图和它的主视图、左视图(单位：cm)．请在正视图下面，按照画三视图的要求画出该多面体的俯视图．能力提升12．当图形中的直线或线段不平行于投影线时，关于平行投影的性质，下列说法不正确的是A．直线或线段的平行投影仍是直线或线段B．平行直线的平行投影仍是平行的直线C．与投射面平行的平面图形，它的投影与这个图形全等D．在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比13．已知三棱锥的正视图与俯视图如图所示，俯视图是边长为2的正三角形，则该三棱锥的侧视图可能为A．B．C．D．14．“牟合方盖”是我国古代数学家刘徽在研究球的体积的过程中构造的一个和谐优美的几何体．它由完全相同的四个曲面构成,相对的两个曲面在同一个圆柱的侧面上,好似两个扣合(牟合)在一起的方形伞(方盖)，其直观图如下图,图中四边形是为体现其直观性所作的辅助线．当其正视图和侧视图完全相同时,它的俯视图可能是15．如图为某组合体的三视图，则俯视图中的长和宽分别为A．10,4B．10,8C．8,4D．10,516．在棱长为1的正方体中，若分别为的中点，则空间四边形在正方体下底面上的射影面积为A．1 B．C．D．17．一个几何体的三视图如图所示，其中正视图是边长为2的正三角形，俯视图是正方形，那么该几何体的侧视图的面积是________．真题练习18．(2018年高考新课标I卷)某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为A．1722B．5C．3 D．219．(2018年高考新课标Ⅲ卷文)中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是20．(2018年高考北京卷文)某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为A．1 B．2C．3 D．421．(2019山东模拟)某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为A．10 B．12C．14 D．1622．（2019年高考北京模拟）某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为A．32B．23C．22D．223．（2019年高考天津模拟）将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧（左）视图为A B C D参考答案1 2 3 4 5 6 7 8 12 13 14 15 16 18 19 20 21 22 23C AD C B D B A B B B A B B A C B B B 1．【答案】C【解析】根据三视图的规定可知，后视图不属于三视图.2．【答案】A【解析】太阳光线形成的投影是平行投影．3．【答案】D4．【答案】C【解析】由题意得，球的三视图都是圆，所以正视图、侧视图和俯视图都相同的是球，故选C．5．【答案】B【解析】由俯视图可知底面为四边形，由正视图和侧视图知侧面为三角形，故几何体为四棱锥．本题选择B选项.【名师点睛】空间几何体的三视图是从空间几何体的正面、左面、上面用平行投影的方法得到的三个平面投影图．因此在分析空间几何体的三视图问题时，就要抓住正投影，结合具体问题和空间几何体的结构特征进行解答．6．【答案】D【解析】从上面看依然可得到两个半圆的组合图形，注意看得到的棱画实线．7．【答案】B【解析】由三视图可知组成此几何体的长方体木块共摆放两层，下层三块，上层一块，如图，设四边形A B C处各放一块，上层的一块在A的正上方，共4块，故选B.ABCD是长方形的直观图，在下层的,,8．【答案】A【解析】显然AB1、AC、B1D1、CD1分别投影得到正视图的外轮廓，B1C为可见实线，AD1为不可见虚线．本题选择A选项.【名师点睛】三视图画法：(1)实、虚线的画法：分界线和可见轮廓线用实线，看不见的轮廓线用虚线； (2)理解“长对正、高平齐、宽相等”． 9．【答案】②④【解析】由定义知，②④正确． 10．【答案】俯视图 正视图 侧视图【解析】由三视图的定义可知，①是俯视图，②是正视图，③是侧视图． 11．【答案】俯视图见解析.【解析】依据三视图的绘图原则，可作出该几何体的俯视图如图．12．【答案】B13．【答案】B【解析】由正视图和俯视图还原几何体如图所示，由正视图和俯视图对应线段可得2AB BD AD ===，当点C 在面ABD 上的射影是B 时，2BC =，ABD △的边AB 上的高为3，只有B 选项符合，当点C 在面ABD 上的射影不是B 时，没有符合条件的选项，故选B.【名师点睛】（1）解答此类题目的关键是由多面体的三视图想象出空间几何体的形状并画出其直观图． （2）三视图中“正侧一样高、正俯一样长、俯侧一样宽”，因此，可以根据三视图的形状及相关数据推断出原几何图形中的点、线、面之间的位置关系及相关数据. 14．【答案】B15．【答案】A【解析】由三视图可知，俯视图的长可由主视图得到，即26210++=，俯视图的宽可由左视图得到，即1214++=，故选A.16．【答案】B【解析】设边DC的中点为H，由题意可得，点E,F,B,G在底面上的射影分别为点H,A,B,B，因此空间四边形EFBG在正方体下底面ABCD上的射影为HAB△，其面积为111122S=⨯⨯=．选B．17．【答案】3【解析】由三视图复原的几何体的底面为正方形（边长为2），正视图是正三角形，所以几何体是正四棱锥，侧视图与正视图图形相同，侧视图是边长为2的正三角形，所以侧视图的面积为1233 2⨯⨯=，故答案为3．18．【答案】B【解析】根据圆柱的三视图以及其本身的特征，可以确定点M和点N分别在以圆柱的高为长方形的宽，圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为224225+=，故选B.【名师点睛】该题考查的是有关几何体的表面上两点之间的最短距离的求解问题，在解题的过程中，需要明确两个点在几何体上所处的位置，再利用平面上两点间直线段最短，所以处理方法就是将面切开平铺，利用平面图形的相关特征求得结果.解本题时，首先根据题中所给的三视图，得到点M和点N 在圆柱上所处的位置，点M在上底面上，点N在下底面上，并且将圆柱的侧面展开图平铺，点M、N 在其四分之一的矩形的对角线的端点处，根据平面上两点间直线段最短，利用勾股定理，求得结果. 19．【答案】A【解析】观察图形图可知，俯视图为，故答案为A.【名师点睛】本题主要考查空间几何体的三视图，考查学生的空间想象能力，属于基础题.20．【答案】C21．【答案】B【解析】由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体各面内只有两个相同的梯形，则这些梯形的面积之和为12(24)2122⨯+⨯⨯=，故选B.【名师点睛】三视图往往与几何体的体积、表面积以及空间线面关系、角、距离等问题相结合，解决此类问题的关键是由三视图准确确定空间几何体的形状及其结构特征并且熟悉常见几何体的三视图. 22．【答案】B【解析】几何体是四棱锥P ABCD -，如图.【名师点睛】本题考查了空间想象能力，由三视图还原几何体的方法:或者也可根据三视图的形状，将几何体的顶点放在正方体或长方体里面，便于分析问题.23．【答案】B【解析】由题意得截去的是长方体前右上方顶点处的一个棱锥，故选B.【名师点睛】（1）解答此类题目的关键是由多面体的三视图想象出空间几何体的形状并画出其直观图．（2）三视图中“正侧一样高、正俯一样长、俯侧一样宽”，因此，可以根据三视图的形状及相关数据推断出原几何体中的点、线、面之间的位置关系及相关数据．。
