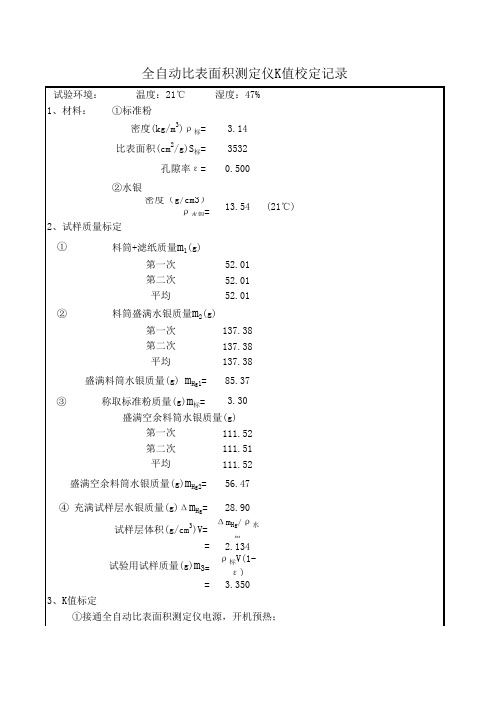

比表面积试料层体积标定

试验环境：湿度：47%
1、材料：①标准粉
3.14
3532
0.500
13.54 ①52.01
52.01
52.01
②137.38
137.38
137.38
85.373.30
111.52
111.51
111.52
56.4728.90Δm Hg /ρ水
银
2.134ρ
标V(1-
ε)
3.350
3、K值标定
全自动比表面积测定仪K值校定记录
(21℃)
第一次第二次平均第一次第二次平均 盛满料筒水银质量(g) m Hg1= ③ 称取标准粉质量(g)m 标= 盛满空余料筒水银质量(g)
料筒+滤纸质量m 1(g)
料筒盛满水银质量m 2(g)
=试验用试样质量(g)m 3== 盛满空余料筒水银质量(g)m Hg2= ④ 充满试样层水银质量(g)Δm Hg = 试样层体积(g/cm 3)V= ①接通全自动比表面积测定仪电源，开机预热；温度：21℃平均 密度(kg/m 3)ρ标=比表面积(cm 2/g)S 标= 孔隙率ε=②水银
密度（g/cm3）
ρ水银=2、试样质量标定
第一次第二次
② 称
取 3.3504g标准粉，放入料筒内，加滤 ③ 输入
S 标、ρ标值，测定； ④结
果：
时间t =133.2s K=1.295
4、S值复测 按标定K值步骤测定S 标测，得S 标测=3532cm 2/g,测定值接近标准值S 标=350.7cm 2/g。

勃氏比表面积测定仪检定规程1.目的为规范勃氏比表面积测定仪的检定工作，确保比表面积的准确性，•特制定本规程。

2.范围适用于新启用的和日常使用中的勃氏比表面积测定仪的检定。

3.引用标准GB87074 水泥比表面积测定方法JJG107 透气法比表面积仪测定规程4.主要内容4.1检定条件及检定标准器具4.1.1勃氏仪应保持清洁。

应在干燥无腐蚀性气体的室内进行检定。

4.1.2深度游标卡尺:量程200mm,分度值0.02。

4.1.3天平:量程100g,分度值0.1g。

4.1.4分析天平: 量程100g,分度值0.1mg。

4.1.5秒表:量程15min,精度0.1s。

4.1.6水银:分析纯。

4.1.7水泥细度比表面积标准粉:二级。

4.1.8烘干箱:室温～200℃。

4.1.9滤纸:定量、中速专用滤纸。

4.2技术要求与检定方法4.2.1首次使用检定应检查铭牌(包括仪器名称、型号、规格、出厂编号、出厂日期。

制造厂等)，合格证、说明书，整机外观。

用目测法检定。

4.2.2仪器尺寸要求透气圆筒:内径为Φ12.70±0.05mm。

高55±0.1mm。

穿孔板:直径为Φ12.7-0.05mm,厚度为1.0±0.1mm,在其面上均匀分布有35个直径为Φ1mm的小孔。

“T”型捣器:捣体直径Φ12.7-0.02mm,侧面有一个扁平槽,宽度3.0±0.3mm ,捣器的顶部有一个支持环,当捣器放入圆筒,支持环与圆筒接触时,•捣体底面与穿孔板之间的距离为15.0±0.5mm。

各尺寸的检定用游标卡尺进行测量。

U型压力计:目测压力计壁的刻线是否环形和清晰；并按下述检查漏气性：将勃氏仪各连接部位应该涂油上都涂上凡士林油。

压力计中加入颜色水至规定高度，用橡皮塞将透气圆筒上口塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，关闭阀门。

观察压力计内的液面。

在3分钟内不下降，表明仪器的密封性良好。

水泥比表面积测定方法1. 测定水泥密度；2. 空隙率的测定（ε）：一般普通硅酸盐水泥（P·O）的空隙率选用0.530±0.005，空隙率的调整以2kg砝码将试样压实；3. 试料层体积的测定：将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比透气圆筒小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在（玻璃板轻压水银时，为防止水银漏到桌面上，可将透气圆孔放于铝盒内进行试验）。

从圆筒中到出水银，称量，精确至0.05g。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约3.0g的水泥（应制备坚实的水泥层，如水泥太松或不能压到要求体积时，应调整水泥的试用量），用2kg砝码压实水泥层。

再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于0.05g为止。

圆筒内试料层体积V按公式（T0504-1）计算，精确至：式中：V——试料层体积（m³）；P1——未装水泥时，充满圆筒的水银质量（g）；P2——装水泥后，充满圆筒的水银质量（g）；ρ水银——试验温度下水银的密度（g/cm³），见表在不同温度下水银密度、空气粘度和室温（C°）水银密度（g/cm³）空气粘度和813.580.00017490.01322 1013.570.00017950.01326 1213.570.00017680.01330 1413.560.00017780.01333 1613.560.00017880.01337 1813.550.00017980.01341 2013.550.00018080.01345 2213.540.00018180.013482413.540.00018280.013522613.530.00018370.013552813.530.00018470.013593213.520.00018670.013663413.510.00018760.01370试料层体积的测定，至少应进行两次。

一. 目的检测细度，指导检测员按规程正确操作，保证检测结果科学、准确。

二．检测参数及执行标准细度。

执行标准：GB 8074-2008《水泥比表面积测定方法-勃氏法》；GB 50204—2002《混凝土结构工程施工质量验收规范》中7.2.1条。

三. 适用范围硅酸盐水泥、普通硅酸盐水泥、膨胀剂的检测。

四．职责检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并对数据负责。

五．样本大小及抽样方法取样方法按GB12573进行。

可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。

六．仪器设备水泥比表面积测定仪: 型号：FBT-5，编号：JC091。

电热鼓风干燥箱：型号：CY64，编号：JC411。

分析天平：型号：TG328B，编号：HX031。

分度值0.001g。

标准试样、干燥器、0.9mm方孔筛、水银、中速定量滤纸、玻璃片、黄干油、小勺。

七．环境条件操作室：20±2℃，相对湿度:不大于50%。

八. 检测步骤及数据处理1）试样准备将110℃±5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml 的密闭瓶内，用力摇动2min ，将结块成团的试样振碎，使试样松散。

静置2min 后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。

水泥试样应先通过0.9mm 方孔筛，再在110℃±5℃下烘干，并在干燥器中冷却至室温。

2）试料层体积标定用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入二片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量P 1，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量P 2，圆筒试料层体积V 按下式计算：汞ρ21P P V -=式中：P 1—未装试样时，充满圆筒的水银质量，g;P 2—装试样后，充满圆筒的水银质量，g;ρ汞—试验温度下水银的密度，g/cm 3。

全自动比表面积测定仪操作规程
一、检查仪器气密性是否完好，按要求标定试料层体积。

、
二、参数K标定。

将已测定体积的容桶制备好，按要
求制备试料层以备试验，将容桶锥面外侧用密封
脂涂均匀，放到压力计锥口处轻旋两周，取下捣
器，按（K值）键，再按（选择）键，此时显示
一的数码会闪烁，再按（+）（-）键逐位调整，将
标准粉的比表面积值键入显示一，再按（选择）
键，显示二逐位闪烁，按（+）（-）键将标准粉的
密度值键入，然后按（测量）键，仪器自动起动
并完成全部测量工作，结束后自动记忆K值。

三、比表面积测定。

将被测定试样按要求制备试料层，
将容桶密封脂放到压力计锥口处，按（S值）键，再按（选择）键则显示二逐位闪烁，安倍（+）（-）键入被测试样的密度值，再按（选择）键确认，
按（测量）键，仪器自动完成测量过程，计时结束后显示3秒的时间值，记录测量时间，然后仪器自动计算比表面积，并自动记忆，显示一显示被测试样的比表面积值，显示二显示所记忆值的位置。

四、关闭电源，试验结束。

(完整)比表面积K值标定FBT—9型自动比表面积测定仪K值的标定仪器原理：本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积.仪器的检验及标定：1，透气检验用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后，仔细观察发现液面没有降落,透气正常。

2，试料层体积的测定（水银排代法）将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按,直到滤纸平整放在穿孔板上。

然后装满水银,用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡。

从筒中倒出水银，称量质量，精确到0。

05g。

重复5次以上，到数值基本不变为止.然后从筒中取出一片滤纸，试用3。

3g的水泥注入筒内,整平,放入一片滤纸,用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器.（每次测定用新的滤纸，滤纸的直径与筒径相同，且边缘光滑）计算：V=(P1—P2）/P水银密度其中:V—试料层体积(cm3）P1—未装水泥时，充满圆筒的水银质量（g)P2—装水泥后,充满圆筒的水银质量(g)P水银—试验温度下水银的密度(g/cm3）此时室温19℃，水银密度为13.6g/cm3P1=85.7521g、85。

7544g、85.7746g、85.7692g、85。

7553g。

P2=59。

5674g、59。

2996g、 59。

2614g、59.2782g、59.2782g. （精确到0.05）所以：1.p1=85.7611g p2=59。

2770g（平均值精确到0.0001cm3)V=（85。

7611-59.2770）/13。

6=1.9545cm33.确定标准粉的质量校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0。

500（50.0%+—0.5％），计算式为：W=ρV(1-έ）W—需要的试样量，精确到0.001gρ-试样密度g/cm3 V|-试料层体积（cm3）έ-试料层空隙率4.K值标定标准粉ρ密度=3。
