云南省元阳县第三中学2019-2020学年高二上学期期末考试物理试题

教学资料参考范本【2019-2020】高二物理上学期期末考试试题（含解析）2撰写人：__________________部门：__________________时间：__________________―、选择題（本题共12小题，每题4分，共48分。

在每小題给出的四个选项中，第1-7題只有一项符合題目要求，第8-12通有多项符合题目要求，全部选对的得4分，选对但不全的2分，有错选的得0分）1. 下列关于静电场中电场强度、电势能等的说法中，正确的是A. 电荷在电场强度大的地方，电势能一定大B. 电荷在电场强度为零的地方，电势能一定为零C. 负电荷从电势高处运动到电势低处，电势能增加D. 只在静电力的作用下运动，电荷的电势能一定减少【答案】C【解析】A：电场强度大的地方电势不一定高，电荷在该处具有的电势能不一定大。

故A项错误、B：电场强度为零的地方电势不一定为零，电荷在该处具有的电势能不一定为零。

故B项错误。

D：不知电荷的初速，只在静电力的作用下运动，电荷运动的各种可能均有，电荷的电势能不一定减少。

故D项错误。

2. 如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中. 其速率-时间图象可能是选项中的A. AB. BC. CD. D【答案】B【解析】试题分析：电场线的疏密程度表示场强大小，A点电场线密集，故电场强度大，电场力大，故加速度大，所以粒子的加速度一直减小，由粒子的运动轨迹弯曲方向可知，带电粒子受电场力的方向大致斜向左下方，与电场强度方向相反，故粒子带负电，电场力做负功，速度慢慢减小，所以粒子做加速度减小的减速运动，故B正确．考点：考查了电场线，速度时间图像【名师点睛】根据带电粒子运动轨迹判定电场力方向，再结合电场强度方向判断电性，然后根据电场线的疏密程度判断加速度的大小，从而判断粒子的运动情况选择速度图象．3. 如图所示为一交流电随时间变化的图象，其中电流的正值为正弦曲线的正半周（两段各半个周期），则该交变电流的有效值约为A. 2.1AB. 3.1AC. 4.1AD. 5.1A【答案】C...............故C项正确。

2019-2020年高二上学期期末考试物理试卷word版含答案一、选择题：本题共12小题，每小题4分,共48分。

在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

1．自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法不．正确的是( )A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系2．有一束电子流沿轴正方向高速运动，如图所示。

电子流在轴上P点处所产生的磁场方向沿（）A．轴负方向 B．轴正方向C．轴正方向 D．轴负方向3．带电粒子（不计重力）以一定的初速度飞入匀强电场或匀强磁场中，下列说法正确的是( ) A．带电粒子在磁场中可能不受磁场力的作用B．带电粒子在电场中可能不受电场力的作用C．带电粒子在磁场中不可能做直线运动D．带电粒子在电场中不可能做直线运动4．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向端时，下列说法正确的是（）A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大5．带有等量异种电荷的一对平行金属板，上极板带正电荷。

如果两极板间距不是足够近或者两极板面积不是足够大，即使在两极板之间，它的电场线也不是彼此平行的直线，而是如图所示的曲线。

关于这种电场，以下说法正确的是（）A．电场内部A点的电场强度小于B点的电场强度B．电场内部A点的电势低于B点的电势C．若将一正电荷从电场中的A点由静止释放，它将一定沿着电场线方向运动到负极板，且动能越来越大。

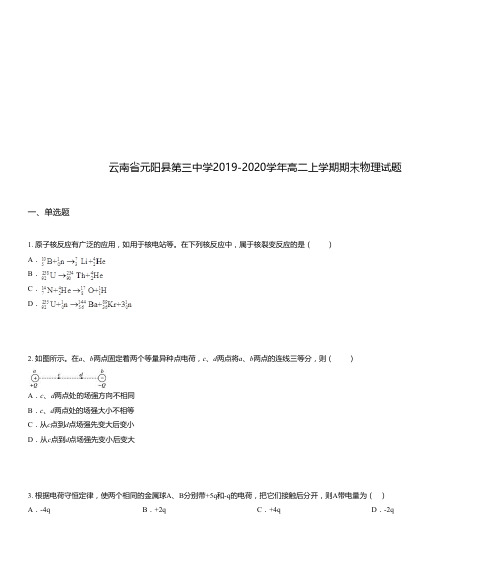

云南省元阳县第三中学2019-2020学年高二上学期期末物理试题一、单选题1. 原子核反应有广泛的应用，如用于核电站等。

在下列核反应中，属于核裂变反应的是（）A ．B ．C ．D ．2. 如图所示。

在a、b两点固定着两个等量异种点电荷，c、d两点将a、b两点的连线三等分，则（）A．c、d两点处的场强方向不相同B．c、d两点处的场强大小不相等C．从c点到d点场强先变大后变小D．从c点到d点场强先变小后变大3. 根据电荷守恒定律，使两个相同的金属球A、B分别带+5q和-q的电荷，把它们接触后分开，则A带电量为（）A．-4q B．+2q C．+4q D．-2q二、多选题4. 如图所示，在光滑水平面上，有质量分别为3m 和m 的A 、B 两滑块，它们中间夹着（不相连）一根处于压缩状态的轻质弹簧，由于被一根细绳拉着而处于静止状态．则下列说法正确的是（）A ．剪断细绳，在两滑块脱离弹簧后，A 、B 两滑块的动量大小之比p A :p B =3:1B ．剪断细绳，在两滑块脱离弹簧后，A 、B 两滑块的速度大小之比v A :v B =3:1C ．剪断细绳，在两滑块脱离弹簧后，A 、B 两滑块的动能之比E k A :E k B =1:3D ．剪断细绳到两滑块脱离弹簧过程中，弹簧对A 、B 两滑块做功之比W A :W B =1:15. 在光电效应实验中，飞飞同学用同一光电管在不同实验条件下得到了三条光电流与电压之间的关系曲线（甲光、乙光、丙光），如图所示。

则可判断出（）A ．甲光的频率大于乙光的频率B ．乙光的波长大于丙光的波长C ．乙光对应的截止频率大于丙光的截止频率D ．甲光对应的光电子最大初动能大于丙光的光电子最大初动能6. 下列有关原子结构和原子核的认识，其中正确的是（ ）A ．β射线是高速运动的电子流，来自原子核外电子B ．根据玻尔原子理论，氢原子辐射光子后，其绕核运动的电子动能增大C ．太阳辐射能量的主要来源是太阳中发生的轻核聚变D ．原子核的稳定性决定于比结合能，与原子核的结合能无直接关系装在管颈的偏转线圈产生偏转磁场，可以使阴极射线发生偏转。

5.02019-2020年高二上学期期末教学质量检测物理试题含答案本试卷共14页，共36小题，满分300分。

考试用时150分钟。

注意事项：1. 答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名和考生号、试室号、座位号填写在答题卡上，并用2B 铅笔在答题卡上的相应位置填涂考生号。

用2B 铅笔将试卷类型（A ）填涂在答题卡相应位置上。

2. 选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。

3. 非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。

不按以上要求作答的答案无效。

4. 考生必须保持答题卡的整洁。

考试结束后，将试卷和答题卡一并交回。

5．可能用到的相对原子质量：C: 12 H: 1 O: 16 Cu: 64 I ：127第一部分 选择题（共118分）一、单项选择题：本题包括16小题，每小题4分，共64分。

每小题给出的四个选项中，只有一个选项符合题目要求。

多选、错选均不得分。

13.处于同一平面内的两根长直导线中通有方向相反大小不同的电流，这两根导线把它们所在的平面分成a 、b 、c 三个区域，如右图所示，则磁感强度为零的区域 A ．一定出现a 区B ．一定出现b 区C ．可能出现在b 区D ．可能出现在c 区14.图中虚线1、2、3、4表示匀强电场的等势面。

一带正电的粒子只在电场力的作用下从a 点运动到b 点，轨迹如图中实线所示。

下列说法中正确的是 A ．等势面1电势最低B. 粒子从a 运动到b ，动能减小 C ．粒子从a 运动到b ，电势能增加 D ．粒子从a 运动到b 的过程中电势能与动能之和不变15.如右图所示是某电源的路端电压与电流的关系图象，下面结论正确的是A 、电源的电动势为6.0 VB 、电源的内阻为12ΩC 、电源的短路电流为0.5AD 、电流为0.3A 时的外电阻是16Ω16如图电路中，L 1、L 2两盏灯完全相同，当滑动变阻器的滑动头向左移动时，则 A ．L 1变亮，L 2变亮 B ．L 1变暗，L 2变亮I 1I 2 a bC ．L 1变暗，L 2变暗D ．L 1变亮，L 2变暗二、双项选择题：本题包括9小题，每小题6分，共54分。

试卷类型：A 2019-2020年高二上学期期末考试物理试题含答案(VI)本试卷共4页，16小题，满分100分．考试时间90分钟．注意事项：1. 答卷前，考生务必用黑色字迹的钢笔或签字笔，将自己所在县（市、区）、姓名、试室号、座位号填写在答题卷上对应位置，再用2B铅笔将准考证号涂黑．2. 选择题每小题选出答案后，用2B铅笔把答题卷上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其它答案，答案不能写在试卷或草稿纸上．3. 非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卷各题目指定区域内相应的位置上；如需改动，先划掉原来的答案，然后再在答题区内写上新的答案；不准使用铅笔和涂改液．不按以上要求作答的答案无效．第Ⅰ卷选择题（共45分）一、本题共5小题，每小题3分，共15分．每小题的四个选项中只有一个符合题意，请将正确选项涂在答题卷上．1．由电场强度的定义式E=F/q可知，在电场中的同一点A．电场强度E跟F成正比，跟q成反比B．无论检验电荷所带电量如何变化，F/q始终不变C．电荷在电场中某点所受的电场力越大，该点的电场强度越强D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零2．根据楞次定律可知感应电流的磁场一定是A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场反向C．与引起感应电流的磁场方向相同D．阻碍引起感应电流的磁通量的变化3．如下图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点，棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时棒受到导线对它的拉力作用．为使拉力等于零，下列方法可行的是A．适当减小磁感应强度B．使磁场反向C．适当增大电流强度D．使电流反向4．如下图所示，两块完全相同的金属板A、B，金属板A与静电计相连，用一根与丝绸摩擦过的有机玻璃棒接触金属板A，静电计指针有一偏角．现让金属板B靠近金属板A，则静电计指针的偏角A．变大B．变小C．不变D．上述三种情况都有可能5．如下图所示，通电竖直长直导线的电流方向向上，初速度为υ0的电子平行于直导线竖直向上射出，不考虑电子的重力，则电子将A．向右偏转，速率不变B．向左偏转，速率改变C．向左偏转，速率不变D．向右偏转，速率改变Iv0MNA B二、本题共6小题，每小题5分，共30分．每小题给出的四个选项中，有二个选项符合题目要求，全选对的得5分，只选一个且正确的得2分，选错、不答的得0分．请将答案涂在答题卷上．6．下列说法正确的是A ．磁感线上某点切线方向就是该点磁应感强度方向B ．沿着磁感线方向磁感应强度越来越小C ．磁感线越密的地方磁感应强度越大D ．磁感线是客观存在的真实曲线7．在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是A ．甲B ．乙C ．丙D ．甲乙丙均不能输出“1”8．如下图所示，线圈竖起放置且固定不动，当它正上方的磁铁运动时，流过电阻的电流是由A 经R 到B ，则磁铁可能 A ．向下运动 B ．向上运动C ．向左平移D ．以上运动都不可能9．关于洛仑兹力，下列说法正确的是A ．带电粒子在磁场中一定会受到洛仑兹力作用B ．若带电粒子在某点受到洛仑兹力作用，则该点的磁感应强度一定不为零C ．洛仑兹力不会改变运动电荷的动量D ．仅受洛仑兹力作用（重力不计）的运动电荷，它的动能一定不改变10．如下图所示，在等量正点电荷连线的中垂线上取A 、B 、C 、D 四点，A 、D 两点与B 、C 两点均关于O 点对称，设各点电势分别为φA 、φB 、φC 、φD ．下列说法正确的是 A ．φA <φB φC >φD B ．φA ＝φD φB ＝φC C ．φA ＝φB ＝φC ＝φDD ．φA >φC φB >φD11．如下图所示，闭合开关S 后，当滑动变阻器的滑片P 向上端a 滑动时，两表的示数将A ．电压表示数增大B ．电压表示数减小C ．电流表示数增大D ．电流表示数减小第Ⅱ卷 非选择题（共55分）≥1 S 1 S 2 Q Q S 1 S 2Q & 甲 乙 丙B三、本题共5小题，共55分．按题目要求在答题卷上作答．解答题应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．12．（12分）某同学用伏安法测定一段阻值约为5Ω左右的金属丝电阻R x ．有以下器材可供选择（要求测量结果尽量准确） A ．电池组E （3V ，内阻约1Ω） B ．电流表A 1（0—3A ，内阻约0.025Ω） C ．电流表A 2（0—0.6A ，内阻约0.125Ω） D ．电压表V 1（0—3V ，内阻约3k Ω） E ．电压表V 2（0—15V ，内阻约15k Ω） F ．滑动变阻器R P1（0—20Ω，额定电流1A ） G ．滑动变阻器R P2（0—1000Ω，额定电流0.3A ） H ．开关，导线（1）为减小误差，实验时应选用的电流表是 ，电压表是 ，滑动变阻器是（填写各器材前的字母代号）． （2）请在下图的虚线框中画出实验电路图．（3）某次测量中，电流表、电压表的示数如下图所示，则流过电流表的电流是 A ，由图中电流表、电压表的读数可计算出金属丝的电阻为 Ω（计算结果保留2位有效数字）．13．（9分）如下图所示，匀强电场中A 、B 、C 三点构成一个直角三角形，把电荷量10102-⨯-=q C的点电荷由A 点移动到B 点，电场力做功8108.4-⨯J ，再由B 点移到C 点电荷克服电场力做功8108.4-⨯J ．取B 点电势为零，求A 、C 两点的电势及场强方向．14．（11分）在倾角为α的光滑斜轨上，置有一通有电流I 、长为L 、质量为m 的导体棒. 如下图所示,重力加速度为g.（1）欲使导体棒静止在斜轨上，且对斜轨无压力，所加匀强磁场B 的大小是多少？方向如何？ （2）欲使导体棒静止在斜轨上，所加匀强磁场的磁感强度B 的最小值为多少？方向如何？15．（11分）如下图（甲）所示，水平面上两根足够长的金属导轨平行固定放置，间距为L ，导轨一端通过导线与阻值为R 的电阻连接，导轨上放一质量为m 的金属杆．金属杆与导轨的电阻忽略不计，匀强磁场的方向竖直向下．现用与导轨平行的恒定拉力F 作用在金属杆上，金属杆最终将做匀速运动．当改变拉力的F 大小时，金属杆相对应的匀速运动速度v 也会变化，v 和F 的关系如右图（乙）所示．（取g =10 m/s 2）（1）金属杆在匀速运动之前做什么运 动？ （2）若m =0.5 kg ，L =0.5 m ，R =0.5 Ω， 磁感应强度B 为多大？16．（12分）在半径为R 的半圆形区域中有一匀强磁场，磁场的方向垂直于纸面，磁感应强度为B ．一质量为m 带有电量为q 的粒子以一定的速度，沿垂直于半圆直径AD 方向经P 点（AP ＝d ）射入磁场（不计粒子重力影响）．（1）如果粒子恰好从A 点射出磁场，求入射粒子的速度v 1． （2）如果粒子经纸面内Q 点从磁场中射出，出射方向与半圆在Q 点切线方向的夹角为φ（如图所示）．求入射粒子 的速度v 2．2014—2015学年第一学期统一检测题高二物理参考答案（必修1）一、本题共5小题，每小题3分，共15分．每小题的四个选项中只有一个符合题意，请将正确选项涂在答题卡上．二、本题共6小题，每小题5分，共30分．每小题给出的四个选项中，有二个选项符合题目要求，全选对的得5分，只选一个且正确的得2分，选错、不答的得0分．请将答案涂在三、本题共5小题，共55分．按题目要求作答．解答题应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出R （甲） （乙）数值和单位．12．（12分） （1）C （2分）、D （1分）、F （2分）（2）电路图如图所示（3分，电路中的电表及滑动变阻器符号标错的不扣分，电流表接成内接法的扣1分 ）（3）0.46（2分） 5.2（2分） 13．（9分）解：根据电势的定义可知：qW BA =ϕ ① （2分） 将W A =8108.4-⨯J ，10102-⨯-=q C 代入①式解得：240-=A ϕ（V ） ②（1分）由题意知将电荷从C 点移到B 点电场力做的功与从A 点移到B 点电场力做功相同，所以240-=C ϕ（V ）（2分）因为C A ϕϕ=，所以A 、C 在同一等势面上（2分），根据场强方向垂直等势面并且由高电势处指向低电势处，可得到该电场的场强方向垂直于AC ，指向左上方，如答图所示。

说明：本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷为第1页至第5页，共16题，第Ⅱ卷为第6页至第8页，共5大题。

请将第Ⅱ卷答案答在答题纸相应位置，考试结束后将答题纸上交。

满分100分，考试时间90分钟。

2019-2020年高二上学期期末考试物理试题含答案(II)一、单项选择题：共10小题，每小题3分，共30分。

每小题只有一个正确答案。

选对的得3分；选错或不答的，得0分。

1.真空中有两个点电荷，它们之间的静电力为F ，若把两个点电荷的电量都增加到原来的2倍，距离也增加到原来的2倍，则它们之间的库仑力将变为 A ． FB ．2FC ．4FD ．8F2.电场中有一点P ，下列说法中正确的是A 、若放在P 点的电荷量减半，则P 点的场强减半B 、若P 点没有检验电荷，则P 点场强为零C 、P 点的场强越大，则同一电荷在P 点受到的电场力越大D 、P 点的场强方向为放在该点的电荷的受力方向3.如图所示，x 轴上方有垂直纸面向里的匀强磁场。

有两个质量相同、电荷量也相同的带正、负电的离子(不计重力)，以相同速度从O 点射入磁场中，射入方向与x 轴均夹 角。

则正、负离子在磁场中 A 、运动时间相同B 、运动轨道半径相同C 、重新回到x 轴时速度大小相同，方向不同D 、重新回到x 轴时距O 点的距离不同4.如图所示，在方框中有一能产生磁场的装置，现在在方框右边放一通电直导线（电流方向如图箭头方向），发现通电导线受到向右的作用力，则方框中放置的装置可能是下面哪个通电螺线管 垂直纸面的通电直导线 通电圆环 通电直导线 A B C DE5.地面附近空间中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带电油滴沿着一条与竖直方向成α角的直线MN 运动．如图所示，由此可以判断 A ．油滴一定做匀速运动 B ．油滴一定做匀变速运动C ．油滴带正电，且它是从N 点运动到M 点D ．油滴带负电，且它是从N 点运动到M 点6.如图所示是某电场中的一条直电场线，一电子(重力不计)从a 点由静止释放，它将沿直线向b 点运动，则可判断 A 、该电场一定是匀强电场 B 、场强E a 一定小于E bC 、电子具有的电势能Pa E 一定大于Pb ED 、两点的电势a ϕ一定高于b ϕ7.平行板A 、B 组成电容器，充电后与静电计相连，要使静电计指针张角变大，下列措施可行的是 A 、B 板向左移动 B 、A 板向下移动 C 、A 、B 板间插入电介质 D 、减少极板上的电荷量8.根据磁场对电流会产生作用力的原理，人们研制出一种新型的发射炮弹的装置——电磁炮，其原理如图所示：把待发炮弹（导体）放置在强磁场中的两平行导轨上，给导轨通以大电流，使炮弹作为一个通电导体在磁场作用下沿导轨加速运动，并以某一速度发射出去。

2019-2020年高二上学期期末考试物理试题含答案一、选择题（本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1．在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用．下列叙述符合史实的是( )A．安培在实验中观察到电流的磁效应，该效应揭示了电和磁之间存在联系B．奥斯特根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出分子电流假说C．法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流D．楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化2．2013年12月14日，“嫦娥三号”在月球表面成功着陆，这意味着我国距实现载人登月计划的梦想又近了一步．假如未来某一天中国的宇航员登上月球，想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是( )A．直接将电流表放于月球表面，看是否有示数来判断磁场的有无B．将电流表与线圈组成回路，使线圈沿某一方向运动，如电流表无示数，则可判断月球表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向转动，如电流表有示数，则可判断月球表面有磁场D．将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如电流表无示数，则可判断月球表面无磁场3．电阻、与交流电源按照图甲方式连接，＝10Ω，＝20Ω，合上开关S后，通过电阻的正弦交变电流随时间变化的情况如图乙所示，则()A．两端的电压有效值为6VB．通过的电流有效值为1.2AC．通过的电流最大值是1.22AD．两端的电压最大值是62V4．许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是()①温度传感器②光传感器③声音传感器④热传感器A．①②B．②③C．③④D．②④5．如图所示，电路由交变电源供电，最大电压保持不变，如果交变电流的频率升高，则下列说法中正确的是()A．电容器上的电荷量的峰值增大B．电容器容抗增大C．电路中灯泡亮度变亮D．电路中灯泡亮度变暗6．某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW．现用500 kV电压输电，则下列说法正确的是()A．输电线上输送的电流大小为2.0×105AB．输电线上由电阻造成的损失电压为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108kWD．输电线上损失的功率为，为输电电压，为输电线上的电阻7．如图所示，、都是很轻的铝环，分别固定在绝缘细杆的两端，杆可绕竖直轴在水平面内转动，环是闭合的，环是断开的．若用磁铁分别靠近这两个圆环，则下面说法正确的是() A．图中磁铁极接近环时，环被吸引B．图中磁铁极接近环时，环被排斥C．图中磁铁极接近环时，环被吸引D．图中磁铁极接近环时，环被推斥８．如图所示，一匝数为N的矩形线圈面积为，在磁感应强度为的匀强磁场中绕轴以角速度匀速转动，从图示位置转过90°时电动势是()A．0B．C．D．9．利用如图电路可以测定自感系数很大的线圈的直流电阻．在两端并联一只电压表，测量自感线圈的直流电压，在测量完毕后，将电路拆卸时应()A．先拆除电流表B．先拆除电阻C．先断开D．先断开10．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度刷卡时，在线圈中产生感应电动势，其关系如下图所示．如果只将刷卡速度改为，线圈中的关系图可能是( )二、选择题（本题共6小题，每小题4分，共24分．在每小题给出的四个选项中至少有两项．．．．．符合题目要求．全部选对的得4分，选对但不全的得2分，有错选的得0分．）11．如图所示电路，闭合开关，、、三盏灯均发光，电源电动势恒定且内阻不可忽略．现将变阻器的滑片稍向上滑动一些，三盏灯亮度变化的情况是()B．灯变暗C．灯变亮D．灯变亮12．如图所示，水平放置的光滑平行金属导轨上有一质量为的金属棒．导轨一端连接电阻，其他电阻均不计，磁感应强度为止向右运动，则()A．随着运动速度的增大，其加速度也增大B．外力对做的功等于电路中产生的电能C．当做匀速运动时，外力做功的功率等于电路中的电功率D．无论做何运动，它克服安培力做的功一定等于电路中产生的电能环中原来无电流．当内环中电流逐渐增大时，则外环（）Ａ．有顺时针方向的感应电流B．有逆时针方向的感应电流C．有收缩的趋势D．有扩张的趋势14．如图甲所示线圈的匝数＝100匝，横截面积＝50cm2，线圈总电阻＝10Ω，沿轴向有匀强磁场，设图示磁场方向为正，磁场的磁感应强度随时间作如图乙所示变化，则在开始的0.1s内()B．磁通量的变化率为2.5×10－2Wb/sC．在、间接一个理想电流表时，电流表的示数为0.25AD．在、间接入的电阻，则、间的电势差＝－1.0V15．如图所示，一个正电荷从轴的点分别沿直线被移动到轴上的点和点，在这两个过程中，均需克服电场力做功，且做功的A．沿轴正向的匀强电场B．沿轴负向的匀强电场C．处于第Ⅰ象限内某位置的负点电荷形成的电场D．处于第Ⅳ象限内某位置的正点电荷形成的电场16．如图所示为两个互感器，在图中圆圈内、表示电表，已知电压比为100:1，电流比为10:1，电压表的示数为220V，电流表的示数为10A，则()A．为电压表，为电流表B．为电流表，为电压表C．线路输送电功率是2200WD．线路输送电功率是2.2×106W试卷Ⅱ三、实验题（共16分）17．（6分）某同学在测量一均匀新材料制成的圆柱体的电阻率时．(1)用20分度的游标卡尺测量其长度如图甲，由图可知其长度为________cm；(2)用螺旋测微器测量其直径如图乙，由图可知其直径为________mm．18．（10分）某同学要测定一电源的电动势和内电阻，实验器材有：一只DIS电流传感器(可视为理想电流表，测得的电流用表示)，一只电阻箱(阻值用表示)，一只开关和导线若干．该同学设计了如图甲所示的电路进行实验和采集数据．(1)该同学设计该实验的原理表达式是________(用、、、表示)；(2)该同学在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”、“最小值”或“任意值”)，在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；(3)该同学根据实验采集到的数据作出如图丙所示的图象，则由图象求得，该电源的电动势＝________V，内阻＝________Ω(结果均保留两位有效数字)．四、计算题（本题共3小题，30分．解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位.）19．（10分）电视机的显像管中，电子束的偏转是用磁偏转技术来实现的．电子束经过电场加速后，以速度进入圆形匀强磁场区域，如下图所示．磁场区的中心为，半径为，磁场方向垂直于圆面，电子电量为．当不加磁场时，电子束将通过点而打到屏幕的中心点．为了让电子束射偏转一已知角度从而向上偏转到屏幕边缘处点，需要加一特定磁场，求此时所加磁场的磁感应强度的大小和方向？20．（10分）长为的平行金属板水平放置，两极板带等量的异种电荷，板间形成匀强电场，一个带电荷量为＋、质量为的带电粒子，以初速度紧贴上极板垂直于电场线方向进入该电场，刚好从下极板边缘射出，射出时末速度与下极板成30°的角，如图所示，不计粒子重力，求：(1)匀强电场的场强；(2)两板间的距离．21．（10分）如图所示，两足够长的平行光滑金属导轨倾斜放置，与水平面间的夹角为＝37°，两导轨之间距离为＝0.2m，导轨上端、之间通过导线连接，有理想边界的匀强磁场垂直于导轨平面向上，虚线为磁场边界，磁感应强度为＝2.0T．一质量为＝0.05kg的光滑金属棒从距离磁场边界0.75m处由静止释放，金属棒接入两轨道间的电阻＝0.4Ω，其余部分的电阻忽略不计，、均垂直导轨．(取g＝10m/s2，sin37°＝0.6，cos37°＝0.8)求：(1)棒最终在磁场中匀速运动时的速度；(2)棒运动过程中的最大加速度．高二物理第一学期期末考试答案一、选择题（每题3分）1D 2C 3A 4B 5C 6B 7B 8A 9D 10D二、选择题（每题4分）11ABD 12CD 13BD 14BC 15BD 16AD三、实验题17 （每空3分，共6分） 5.015 4.700（4.700~4.702）18 （每空2分，共10分）(1)E＝I(R＋r)(2)最大值25(3)6.0( 5.8～6.2均可) 2.4(2.3～2.5均可)四、计算题19 （共10分），方向垂直纸面向外。
