钢结构施工的项目二对接焊缝

钢结构的焊缝连接在现代建筑和工业领域中，钢结构因其高强度、轻量化和施工便捷等优点而被广泛应用。

而钢结构的连接方式中，焊缝连接无疑是一种极为重要的手段。

焊缝连接，简单来说，就是通过焊接的方法将钢结构的各个部件牢固地连接在一起，形成一个稳定的整体。

这种连接方式能够实现高效的传力，确保结构的安全性和可靠性。

要理解焊缝连接，首先得了解焊缝的类型。

常见的焊缝有对接焊缝、角焊缝和塞焊缝等。

对接焊缝主要用于两个构件在同一平面上的拼接，能够承受较大的拉应力和压应力。

角焊缝则多用于两个构件相互垂直或成一定角度的连接，比如钢梁与钢柱的连接。

塞焊缝相对较少使用，通常在一些特殊的结构部位发挥作用。

在进行焊缝连接时，焊接工艺的选择至关重要。

不同的焊接工艺，如手工电弧焊、气体保护焊、埋弧焊等，各有其特点和适用范围。

手工电弧焊操作灵活，适用于各种位置的焊接，但效率相对较低。

气体保护焊由于有保护气体的存在，焊接质量较高，而且焊接速度较快。

埋弧焊则在大型钢结构的长焊缝焊接中表现出色，效率极高。

焊缝的质量直接关系到钢结构的整体性能和安全性。

焊缝中可能出现的缺陷包括气孔、夹渣、未焊透、裂纹等。

气孔是由于焊接过程中气体未能及时逸出而形成的小空洞；夹渣则是焊接熔渣残留在焊缝中；未焊透意味着焊缝根部没有完全熔合；而裂纹则是最为严重的缺陷之一，它会极大地削弱焊缝的强度和韧性。

为了确保焊缝质量，焊接前需要对焊件进行严格的清理，去除油污、铁锈等杂质。

焊接过程中，要控制好焊接参数，如电流、电压、焊接速度等。

焊接完成后，还需要进行无损检测，如超声波检测、射线检测等，及时发现并处理焊缝中的缺陷。

除了焊接工艺和质量控制，焊缝的设计也是不容忽视的环节。

焊缝的尺寸，包括焊缝的长度、宽度和厚度，需要根据所承受的荷载和结构的要求进行合理的计算和确定。

如果焊缝尺寸过小，可能无法承受设计荷载，导致结构失效；而焊缝尺寸过大，则会增加焊接成本，同时也可能导致焊接残余应力过大，影响结构的性能。

对接焊缝的构造和计算用对接焊缝连接的板件常需把焊接的边缘加工成各种形式的坡口，因此对接焊缝又称为坡口焊缝。

对接焊缝按是否焊透可分为焊透的和部分焊透的两种。

焊透的对接焊缝强度高，受力性能好，故一般均采用焊透的对接焊缝。

只有当板件较厚而内力较小或甚至不受力时，才可采用部分焊透的对接焊缝，以省工省料和减小焊接变形。

但由于它们未焊透，应力集中和残余应力严重，对于直接承受动力荷载的构件不宜采用。

以下仅对焊透的对接焊缝的构造和计算加以详细论述。

一、对接焊缝的构造对接焊缝坡口的形式与尺寸应根据焊件厚度和施焊条件来确定，以保证焊缝质量、便于施焊和减小焊缝截面为原则。

一般由制造厂结合工艺条件并根据国家标准来确定。

（一）对接焊缝坡口的基本形式对接焊缝的坡口形式有I形（即不开坡口或垂直坡口）、单边V形、V形、J形、U形、K形和X形等（图2-11）。

各种坡口中，沿板件厚度方向通常有高度为p间隙为b的一段不开坡口，称为钝边，焊接从钝边处（根部）开始。

当采用手工焊时，若焊件厚度很小（t≤10mm），可采用不切坡口的I形缝（图2-11a）。

对于一般厚度（t=10~20mm）的焊件，可采用有斜坡口的带钝边单边V形缝或V形缝（图2-11b、c），以便斜坡口和焊缝跟部共同形成一个焊条能够运转的施焊空间，使焊缝易于焊透。

焊件更厚（t >20mm）时，应采用带钝边U形缝或X形缝（图2-11e、g）。

其中V 形和U形坡口焊缝需正面焊好后再从背面清根补焊（封底焊缝），X形坡口焊缝需从两面施焊。

用U形或X形坡口与用V形坡口相比可减少焊缝体积。

U形坡口加工困难，X形坡口加工较简单，焊缝体积也较小，常用于有翻转条件的焊件，以便从两面施焊。

在T形或角接头中以及对接接头一边板件不便开坡口时，可采用单边V形、J形或K 形坡口（图2-11b、d、g）。

若受装配条件限制间隙过大时，仍可采用上述坡口，但在坡口下面需预设垫板，如图3-11（h）阻止熔化金属流淌和使根部焊透。

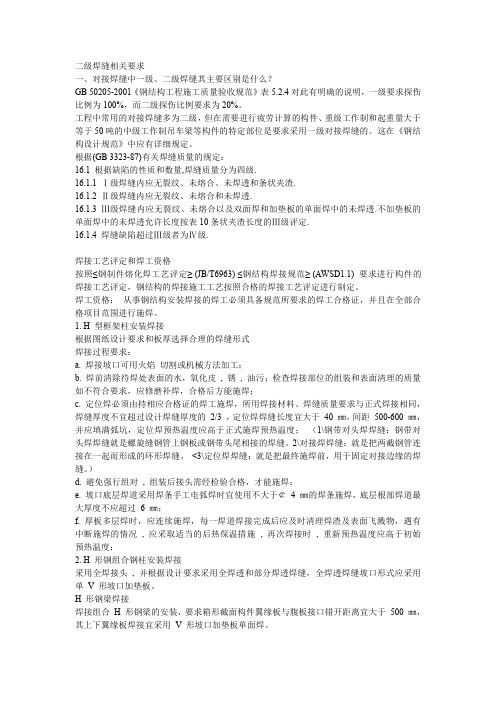

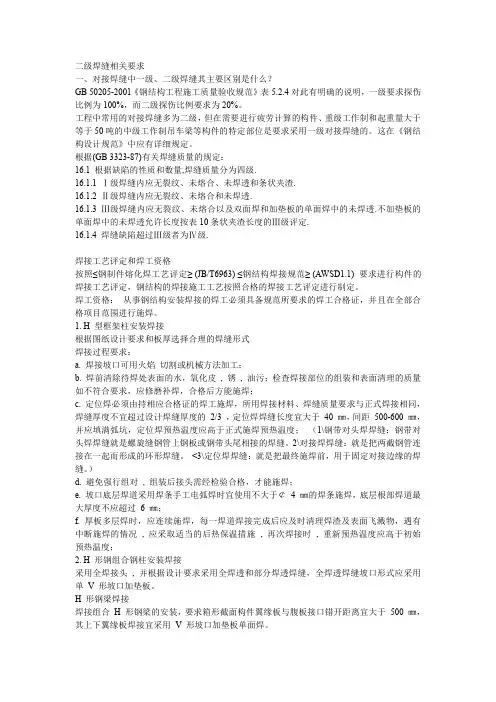

二级焊缝相关要求一、对接焊缝中一级、二级焊缝其主要区别是什么？GB50205-2001《钢结构工程施工质量验收规范》表5.2.4对此有明确的说明，一级要求探伤比例为100%，而二级探伤比例要求为20%。

工程中常用的对接焊缝多为二级，但在需要进行疲劳计算的构件、重级工作制和起重量大于等于50吨的中级工作制吊车梁等构件的特定部位是要求采用一级对接焊缝的。

这在《钢结构设计规范》中应有详细规定。

根据(GB3323-87)有关焊缝质量的规定：16.1根据缺陷的性质和数量,焊缝质量分为四级.16.1.1Ⅰ级焊缝内应无裂纹、未熔合、未焊透和条状夹渣.16.1.2Ⅱ级焊缝内应无裂纹、未熔合和未焊透.16.1.3Ⅲ级焊缝内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.16.1.4焊缝缺陷超过Ⅲ级者为Ⅳ级.焊接工艺评定和焊工资格按照≤钢制件熔化焊工艺评定≥(JB/T6963)≤钢结构焊接规范≥(AWSD1.1)要求进行构件的焊接工艺评定，钢结构的焊接施工工艺按照合格的焊接工艺评定进行制定。

焊工资格：从事钢结构安装焊接的焊工必须具备规范所要求的焊工合格证，并且在全部合格项目范围进行施焊。

1.H型框架柱安装焊接根据图纸设计要求和板厚选择合理的焊缝形式焊接过程要求：a.焊接坡口可用火焰切割或机械方法加工；b.焊前清除待焊处表面的水，氧化皮,锈,油污；检查焊接部位的组装和表面清理的质量如不符合要求，应修磨补焊，合格后方能施焊；c.定位焊必须由持相应合格证的焊工施焊，所用焊接材料、焊缝质量要求与正式焊接相同，焊缝厚度不宜超过设计焊缝厚度的2/3，定位焊焊缝长度宜大于40㎜，间距500-600㎜，并应填满弧坑，定位焊预热温度应高于正式施焊预热温度；（1\钢带对头焊焊缝：钢带对头焊焊缝就是螺旋缝钢管上钢板或钢带头尾相接的焊缝。

2\对接焊焊缝：就是把两截钢管连接在一起而形成的环形焊缝。

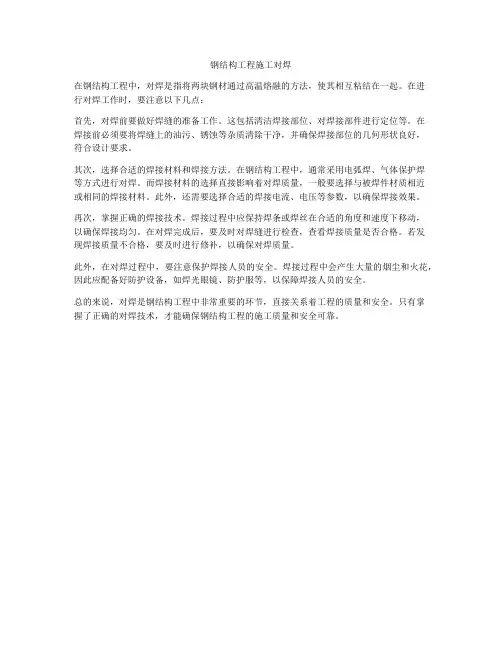

钢结构工程施工对焊
在钢结构工程中，对焊是指将两块钢材通过高温熔融的方法，使其相互粘结在一起。

在进
行对焊工作时，要注意以下几点：
首先，对焊前要做好焊缝的准备工作。

这包括清洁焊接部位、对焊接部件进行定位等。

在
焊接前必须要将焊缝上的油污、锈蚀等杂质清除干净，并确保焊接部位的几何形状良好，
符合设计要求。

其次，选择合适的焊接材料和焊接方法。

在钢结构工程中，通常采用电弧焊、气体保护焊
等方式进行对焊。

而焊接材料的选择直接影响着对焊质量，一般要选择与被焊件材质相近
或相同的焊接材料。

此外，还需要选择合适的焊接电流、电压等参数，以确保焊接效果。

再次，掌握正确的焊接技术。

焊接过程中应保持焊条或焊丝在合适的角度和速度下移动，
以确保焊接均匀。

在对焊完成后，要及时对焊缝进行检查，查看焊接质量是否合格。

若发
现焊接质量不合格，要及时进行修补，以确保对焊质量。

此外，在对焊过程中，要注意保护焊接人员的安全。

焊接过程中会产生大量的烟尘和火花，因此应配备好防护设备，如焊光眼镜、防护服等，以保障焊接人员的安全。

总的来说，对焊是钢结构工程中非常重要的环节，直接关系着工程的质量和安全。

只有掌
握了正确的对焊技术，才能确保钢结构工程的施工质量和安全可靠。

第二节　焊缝连接　第８．２．１条　焊缝金属宜与基本金属相适应。

当不同强度的钢材连接时，可采用与低强度钢材相适应的焊接材料。

　第８．２．２条　在设计中不得任意加大焊缝，避免焊缝立体交叉和在一处集中大量焊缝，同时焊缝的布置应尽可能对称于构件重心。

　注：钢板的拼接：当采用对接焊缝时，纵横两方向的对接焊缝，可采用十字形交叉或Ｔ形交叉；当为Ｔ形交叉时，交叉点的间距不得小于２００ｍｍ。

　第８．２．３条　对接焊缝的坡口形式，应根据板厚和施工条件按现行标准《手工电弧焊焊接接头的基本型式与尺寸》和《埋弧焊焊接接头的基本型式与尺寸》的要求选用。

　第８．２．４条　在对接焊缝的拼接处，当焊件的宽度不同或厚度相差４ｍｍ以上时，应分别在宽度方向或厚度方向从一侧或两侧做成坡度不大于１／４斜角（图８．２．４）；当厚度不同时，焊缝坡口形式应根据较薄焊件厚度按第８．２．３条的要求取用。

　第８．２．５条　当采用不焊透的对接焊缝时，应在设计图中注明坡口的形式和尺寸，其有效厚度h（ｍｍ）不得小于１．５t，ｔ为坡口所在e焊件的较大厚度（ｍｍ）。

　 在承受动力荷载的结构中，垂直于受力方向的焊缝不宜采用不焊透的对接焊缝。

　第８．２．６条　角焊缝两焊脚边的夹角α一般为090（直角角焊缝）。

夹角α＞060的斜角角焊缝，不宜用作受力焊缝（钢管结构120或α＜0除外）。

　第８．２．７条　角焊缝的尺寸应符合下列要求：　一、　角焊缝的焊脚尺寸h（ｍｍ）不得小于１．５t，ｔ为较厚焊件　f厚度（ｍｍ）。

但对自动焊，最小焊脚尺寸可减少１ｍｍ；对Ｔ形连接的单面角焊缝，应增加１ｍｍ。

当焊件厚度等于或小于４ｍｍ时，则最小焊脚尺寸应与焊件厚度相同。

　二、　角焊缝的焊脚尺寸不宜大于较薄焊件厚度的１．２倍（钢管　结构除外），但板件（厚度为ｔ）边缘的角焊缝最大焊脚尺寸，尚应符合下列要求：　１．当ｔ≤６ｍｍ时，h≤ｔ；　f２．当ｔ＞６ｍｍ时，h≤ｔ－（１～２）ｍｍ。

　f圆孔或槽孔内的角焊缝焊脚尺寸尚不宜大于圆孔直径或槽孔短径的１／３。

钢结构二级焊缝检测标准摘要：1.钢结构二级焊缝检测标准的背景和重要性2.钢结构二级焊缝的定义和分类3.钢结构二级焊缝检测的技术要求和标准4.钢结构二级焊缝检测的方法和工具5.钢结构二级焊缝检测的流程和注意事项6.钢结构二级焊缝检测结果的判定和处理7.我国钢结构二级焊缝检测标准的现状和发展正文：随着我国建筑业的快速发展，钢结构在建筑中的应用越来越广泛。

钢结构焊接质量直接关系到建筑物的安全性和使用寿命，因此，对钢结构二级焊缝进行检测是保证钢结构工程质量的重要环节。

本文将对钢结构二级焊缝检测标准进行详细介绍。

1.钢结构二级焊缝检测标准的背景和重要性钢结构二级焊缝检测标准起源于欧美等国家，随着我国焊接技术的发展和钢结构工程质量要求的提高，我国也逐步建立了自己的钢结构二级焊缝检测标准体系。

这一标准对于确保钢结构工程质量和公共安全具有重要意义。

2.钢结构二级焊缝的定义和分类钢结构二级焊缝是指在钢结构构件中，承受较大应力的焊缝。

根据其位置和功能，钢结构二级焊缝可分为多种类型。

了解焊缝的定义和分类有助于更好地进行检测。

3.钢结构二级焊缝检测的技术要求和标准钢结构二级焊缝检测主要包括外观检测、无损检测和力学性能检测。

各项检测应遵循相应的技术要求和标准，如我国《钢结构工程施工质量验收规范》(GB 50205-2001)等。

4.钢结构二级焊缝检测的方法和工具钢结构二级焊缝检测常用的方法和工具包括：外观检查、射线探伤、超声波探伤、磁粉探伤、渗透探伤等。

各种方法和工具各有优缺点，应根据实际情况选择。

5.钢结构二级焊缝检测的流程和注意事项钢结构二级焊缝检测的流程包括：检测前的准备、检测实施、检测报告和检测结果的判定。

在检测过程中，应注意遵循检测标准、选择合适的检测方法和工具、保证检测数据的准确性等。

6.钢结构二级焊缝检测结果的判定和处理钢结构二级焊缝检测结果的判定主要包括：合格、不合格和返工。

对于检测不合格的焊缝，应分析原因并进行相应的处理，如重新焊接、修补等。

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1。

2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期.4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1。

4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷,且Ⅰ级焊缝不得有咬边、未焊满等缺陷.4。

2 基本项目4。

2。

1 焊缝外观：焊缝外形均匀,焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4。

2。

2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t;且≤3mm 气孔2 个；气孔间距≤6 倍孔径.4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0。

05t，且≤0.5mm,连续长度≤100mm,且两侧咬边总长≤10％焊缝长度。

Ⅲ级焊缝:咬边深度≤0。

lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目,见表5-1.5 成品保护5。

1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水.低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差.隐蔽部位的焊缝必须办理完隐蔽验收手续后,方可进行下道隐蔽工序。

5。

4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移,弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作.6.2 焊缝裂纹:为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件.6.3 表面气孔:焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流,降低焊接速度，使熔池中的气体完全逸出.6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。

钢板对接焊缝的标准一、焊缝质量标准1.焊缝应符合国家现行标准《焊接质量保证钢熔化焊接接头要求和试验方法》GB/T 12988的要求。

2.焊缝应具有连续性和致密性，焊缝表面应光滑、平整，无气孔、裂纹、夹渣、咬边等缺陷。

3.对于重要焊缝，应进行射线探伤或超声波探伤，以确保焊缝内部质量符合要求。

二、焊缝外观要求1.焊缝表面应平整，不得有明显的凹凸和错边现象。

2.焊缝应与母材平滑过渡，不得有明显的咬边现象。

3.焊缝表面应无气孔、裂纹、夹渣等缺陷。

4.对于埋弧自动焊，其焊缝表面应无明显的烧穿、焊剂夹渣等现象。

三、焊缝内部质量要求1.焊缝内部应无裂纹、气孔、夹渣等缺陷。

2.对于Ⅰ级焊缝，其内部质量应符合《钢结构工程施工质量验收规范》GB50205的要求。

3.对于Ⅱ级和Ⅲ级焊缝，其内部质量应符合《建筑钢结构焊接技术规程》JGJ81的要求。

四、焊缝尺寸要求1.焊缝的余高应符合设计要求，通常为0~4mm。

2.焊缝的宽度应符合设计要求，通常为10~20mm。

3.焊缝的倾斜角度应符合设计要求，通常为50~70°。

4.对于手工电弧焊，其焊缝尺寸应符合《建筑钢结构焊接技术规程》JGJ 81的要求。

五、焊缝无损检测要求1.对于重要焊缝，应进行射线探伤或超声波探伤，以确保焊缝内部质量符合要求。

2.对于Ⅰ级焊缝，应进行100%的射线探伤或超声波探伤；对于Ⅱ级和Ⅲ级焊缝，应进行抽样检测，检测比例应根据设计要求确定。

3.无损检测的方法和验收标准应符合相关规范和设计要求。

六、焊缝力学性能要求1.焊缝的抗拉强度、屈服强度、伸长率等力学性能指标应符合设计要求。

2.对于重要焊缝，应进行力学性能试验，以确保其满足设计要求。

3.力学性能试验的方法和验收标准应符合相关规范和设计要求。

七、焊缝标记要求1.在焊接前，应在焊缝两端分别标注焊工钢印号及焊接日期。

2.标注的内容及格式应符合相关规范和设计要求。

钢结构钢梁对接焊工艺标准全文共四篇示例，供读者参考第一篇示例：钢结构钢梁对接焊是工程施工中常见的一种连接方式，对焊工技术和工艺要求较高。

为了确保焊接质量和连接强度，制定钢结构钢梁对接焊工艺标准至关重要。

下面将详细介绍钢结构钢梁对接焊工艺标准的内容。

一、焊工资质要求1.1焊工应具有相应的焊接资格证书，并熟悉钢结构焊接工艺规范和标准。

1.2焊工应熟练掌握焊接技术，了解不同种类钢材的焊接特性和要求。

1.3焊工应具备一定的工作经验，能够独立完成钢梁对接焊工作。

二、焊接材料选择2.1焊接材料应符合设计要求和规范，保证焊接接头的强度和耐腐蚀性。

2.2焊工应根据实际工程需求选择合适的焊材和焊剂，保证焊接质量。

三、焊接设备要求3.1焊接设备应符合安全规范，经常进行维护和检查，确保焊接过程中的稳定性和可靠性。

3.2焊接设备应配备适当的保护装置，防止焊接过程中产生火花和气体泄漏，保障焊工的安全。

四、焊接工艺4.1焊接前应对焊接接头进行准确的加工和预热，确保接头的清洁度和平整度。

4.2焊接过程中应严格控制焊接电流和电压，控制焊接速度和温度，避免焊接过程中产生气孔和裂纹。

4.3焊接过程应注意焊接变位角度和焊接厚度的控制，确保焊接接头的质量和一致性。

4.4焊接完成后应进行焊缝外观和尺寸的检查，保证焊接质量符合标准要求。

五、焊接质量要求5.1焊接接头应具有良好的连接性和均匀性，无明显的焊接缺陷和变形。

5.2焊缝应具有一定的强度和韧性，能够承受设计要求的荷载和挠度。

5.3焊接接头应进行无损检测和力学测试，确保焊接质量符合设计要求。

制定钢结构钢梁对接焊工艺标准是确保焊接质量和连接强度的关键措施。

正确选择焊工、焊接材料和焊接设备，严格控制焊接工艺，保证焊接质量符合标准要求。

只有这样，才能确保钢结构钢梁对接焊的安全性和可靠性，保障工程施工的顺利进行。

通过对焊接工艺规范的不断完善和执行，将为建筑结构的安全和稳定提供可靠的保障。

第二篇示例：钢结构钢梁对接焊工艺标准是钢结构施工中非常重要的一项工作，它直接影响着钢结构的牢固性和安全性。

钢结构工程施工工艺流程及焊缝质量分级钢结构是现代建筑工程中较普通的结构形式之一。

钢结构工程是以钢材制作为主的结构，主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

钢结构工程具有钢结构自重较轻、钢结构工作的可靠性较高、钢材的抗振（震）性、抗冲击性好；钢结构制造的工业化程度较高、钢结构可以准确快速地装配、钢结构室内空间大、容易做成密封结构；、钢结构易腐蚀的特点。

广泛应用于大型厂房、桥梁、场馆、超高层等领域。

当然，我国的人民大会堂钢屋架，北京和上海等地的体育馆的钢网架，陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等都是采用钢结构制造的。

钢结构工程施工工艺流程一、钢结构工程1、钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查2、扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3、大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收4、钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号5、钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料6、钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收7、钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收8、焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收9、钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收10、钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收。

焊接连接的特性和焊缝质量等级一、建筑钢结构常用的焊接方法建筑钢结构主要采用电弧焊，它设备简单，易于操作，且焊缝质量可靠，优点较多。

根据操作的自动化程度和焊接时用以保护熔化金属的物质种类，电弧焊可分为手工电弧焊、自动或半自动埋弧焊和气体保护焊等。

（一）手工电弧焊图2-2所示为手工电弧焊原理图。

焊件、焊条、焊钳、电焊机和导线组成电路。

焊条和焊件各接一极，通过焊钳、导线和电焊机相连。

通电后涂有焊药的焊条与焊件间产生强大的电弧，电弧具有3000℃以上的高温，使接缝边缘的金属很快达到了液态，形成熔池；同时焊条端部也熔化成了熔滴，迅速滴入熔池内与焊件的熔化金属很均匀地相互结合在一起，冷却后就形成了焊缝。

同时，焊药随着焊条熔化时形成焊渣并产生气体，覆盖在焊缝上面，起着保护电弧使其稳定并隔绝空气中的氧、氮等有害气体与液体金属接触的作用，以避免形成脆性易裂的化合物。

随着熔池中金属的冷却、结晶，即形成焊缝，并将焊件连成整体。

手工电弧焊常用的焊条有碳钢焊条和低合金钢焊条，其牌号有E43型、E50型和E55型等。

字母E表示焊条，其后两位数字用以表示焊条系列。

数字由熔敷金属抗拉强度的最小值决定，单位为kgf/mm2。

如E43、E50和E55即分别为f u＞43kgf/mm2（420N/mm2），50 kgf/mm2（490N/mm2）和55 kgf/mm2（540N/mm2）。

碳钢焊条采用E43和E50两种系列，低合金钢焊条采用E50和E55两种系列。

选择手工电弧焊焊条型号首先应按与主体金属强度相适应确定焊条系列，即两者强度应相等。

对Q235钢焊件用E43系列型焊条，Q345钢焊件用E50系列型焊条，Q390和Q420钢焊件用E55系列型焊条。

当不同强度的钢材连接时，采用与低强度钢材相适应的焊条系列，即可满足强度等方面的要求并且较经济。

然后再结合钢材的牌号、结构的重要性、焊接位置和焊条工艺性能等选择具体型号。

手工电弧焊由于电焊设备简单，使用方便，适用于空间全方位焊接，故应用广泛，尤其适用于工地安装焊缝、短焊缝和曲折焊缝。

钢结构焊缝连接技术详解焊接连接在工程中的利用率比较高，基本所有的钢结构构件都可以采用这种方法。

今天就为您具体说明，希望对您有所帮助。

焊缝连接是钢结构连接节点的一种连接方式，采用这种连接方法时，不仅对钢结构构造的要求少，而且施工工艺也简单，不会因为焊缝的存在而削弱截面强度，结构整体不会发生大的变形，刚度也比较强。

在焊接管道的过程中，采用这种方法能够保证结构的密闭性，实现自动化操作。

焊接连接与其他连接方法相比更为经济，其操作过程也已经实现了自动化。

但是，这种连接方法的缺点也比较明显。

由于局部受热，钢材的化学构造有所变化，许多元素的含量也发生了变化，导致结构容易受到脆性破坏。

在施工过程中，要保证焊接后节点处没有裂缝。

因为裂缝的存在会使节点承受较大的力而产生新的裂缝，它会沿着之前的裂缝迅速蔓延。

在焊接的过程中，加热、散热不均匀，残余应力和残余应变的存在都会导致结构受到荷载时断裂。

焊接方法主要有4种：①手工电弧焊。

利用电弧产生的3000℃的高温将涂有药皮的、与焊件钢材相似的焊条滴落在熔池中。

药皮的作用是保护焊缝，降低焊缝的脆性。

这种焊法很难控制，对工人的操作水平也有很高的要求。

②埋弧焊有自动和半自动2种操作方式，其生产效率高，所形成的焊缝结构均匀，力学性能好。

焊接时间越短，残余应变和残余应力对焊缝的影响就越小。

与手工电弧焊相比，这种焊接方法装配精密，埋弧焊中没有药皮，而是多了焊剂。

因为电弧埋在焊剂的下面，热量集中，所以，多将其用于厚杆件的焊接工程中。

③气体保护焊与埋弧焊相反，它适用于一些比较薄、比较小的焊件。

在焊接过程中，它用气体的保护代替了药皮，将焊缝与有害气体隔绝起来，而且焊缝熔化区内并没有熔渣，施工人员可以清晰地看到焊缝的形成过程。

④电阻焊主要运用的是电流在电阻中产生的热量，用热量熔化金属，再利用外界传递的压力完成焊接工作。

一般情况下，这种焊接方法的使用率并不高，它主要被用于6～12mm厚钢板的连接工程中。

7.1焊缝连接7.1.1焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：1在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。

3重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。

4不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其它结构，焊缝的外观质量标准可为三级。

三级最低，只要求外观检查和尺寸检查。

二级要求部分作超声波探伤检查。

一级最高，要求全部做探伤检查。

在《钢结构设计规范》（GB50017）中，对焊缝质量评定等级的选用有如下规定：（1）需要进行疲劳计算的构件中，垂直于作用力方向的横向对接焊缝受拉时应为一级，受压时应为二级。

（2）在不需要进行疲劳计算的构件中，由于三级对接焊缝的抗拉强度有较大变异性，其设计值为主体钢材的85％左右，所以，凡要求与母材等强的受拉对接焊缝应不低于二级；受压时难免在其他因素影响下使焊缝中有拉应力存在，故宜为二级。

（3）重级工作制和起重量Q≥50t的中级工作制吊车梁腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T型接头熔透的对接与角接组合焊缝，不应低于二级。

一级焊缝要求100％探伤,评定等级为Ⅱ,二级焊缝为20％探伤,评定等级为Ⅲ三级。

焊缝不要求探伤。
