交流电桥

交流电桥测量电路的工作原理交流电桥测量电路的工作原理一、引言：交流电桥测量电路的重要性和应用交流电桥是一种广泛应用的电工测量电路，它的工作原理基于电桥平衡条件，可以用于测量电阻、电感和电容等电学元件的参数。

交流电桥在电子工程、通信工程、物理学和化学等领域都有着广泛的应用，对于准确测量和分析电路中的各种参数具有重要意义。

本文将介绍交流电桥的工作原理、基本结构和使用方法，以及其在不同领域中的应用。

二、交流电桥的工作原理1. 电桥平衡条件交流电桥测量电路的基本原理是通过对电桥的平衡条件进行调节，使得电桥两侧的电势差为零，从而能够测量未知电阻、电感或电容的值。

电桥平衡条件可以表达为：R1/R2 = R3/R4其中，R1和R2是已知电阻，R3是未知电阻，R4是用于调节的电阻。

当电桥达到平衡条件时，电桥两侧的电势差为零，即可得到未知电阻R3的值。

2. 交流电桥的基本结构交流电桥一般由电源、电桥平衡的调节元件和待测元件组成。

常见的交流电桥有魏斯顿电桥和麦克斯韦电桥等。

魏斯顿电桥由四个电阻和一个电感构成，电源通过开关连接到电桥的两个相对角上，待测电阻和电感分别连接到电桥的另外两个相对角上。

电桥平衡的调节元件一般为可变电阻，通过调节可变电阻的大小，使得电桥达到平衡条件，并通过测量电桥两侧的电势差来得到待测电阻和电感的值。

3. 交流电桥的工作原理交流电桥的工作原理是基于交流信号对电桥平衡状态的影响。

当交流信号通过电桥时，根据交流信号的频率和相位差，可以使得电桥达到平衡条件。

通过测量电桥两侧的电势差和相位差的变化，可以得到待测元件的参数值。

4. 交流电桥的使用方法和注意事项使用交流电桥进行测量时，需要注意以下几点：（1）选择合适的电桥类型：根据待测元件的类型和参数范围，选择合适的交流电桥进行测量。

不同的电桥适用于不同的测量对象，例如魏斯顿电桥适用于测量电阻和电感，而麦克斯韦电桥适用于测量电容等。

（2）调节电桥平衡：通过调节电桥平衡的调节元件，使得电桥达到平衡状态。

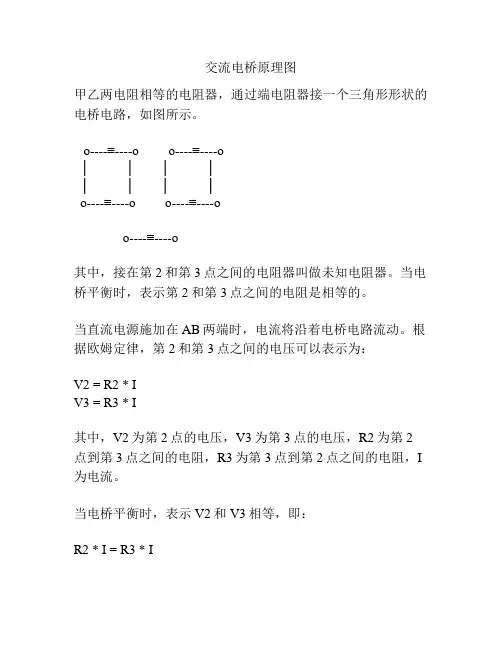

交流电桥的原理和应用
交流电桥，又叫串联电桥或互感电桥，是一种测量电阻、电容的仪器。

它是在电压表（或电流表）和被测电阻两端各接一个交流电压表（或电流表）和被测电阻，将电压表和被测电阻串联起来，当电压表的阻值变小（或电阻的阻值变大）时，则电流增大；反之，电流减小。

这样，通过电流表（或电压表）就可以测出被测电阻两端的电流了。

当电压表与被测电阻的阻值相等时，电流表与被测电阻间没有电流通过；反之，则有电流流过。

交流电桥由两个元件组成：一是电压表和被测电阻；二是接线盒和电源。

电压表的阻值可用来判断电路中是否有开路或短路现象，而被测电阻则可用来判断电路中是否有负载或短路现象。

在两个元件的两端并联一只电流表或电压表，就能测出这两个元件两端的电流。

若用一只电流表串联在电路中，就能测出电压。

如果串联一只电流表并联一个电压计和一个电阻箱，则能测出这两个元件两端的电流；如果并联一只电流计并联一个电阻箱，则能测出这两个元件两端的电压。

—— 1 —1 —。

变压器式交流电桥工作原理变压器式交流电桥是一种常用的电路检测工具，其工作原理基于变压器的原理和交流电的性质。

通过对比两组电阻和两组电感的阻抗差异，可以判断电路中存在的问题或测量未知电阻或电感的数值。

变压器式交流电桥由一个变压器和四个电阻（或电感）组成。

变压器的作用是将输入的交流电压转换为合适的电压供给电路使用，同时起到隔离电路的作用。

四个电阻（或电感）分别构成了两个电阻分压比和两个电感的串联电路。

在工作过程中，交流电源将电流输入到电路中，经过变压器降压后，通过两个电阻分压比和两个电感串联电路。

为了方便分析，假设两组电阻分别为R1、R2，两组电感为L1、L2。

在电路中引入一个测量电压的节点，称为测量点。

当电路中存在未知电阻R3或电感L3时，测量点上的电压就会发生变化。

根据电压分压定律和电感串联电路的特性，可以得到以下关系式：R1/R2 = L1/L2 = U1/U2其中，R1、R2分别为已知电阻，L1、L2分别为已知电感，U1、U2分别为测量点上的电压。

通过测量电压和已知电阻（或电感）的数值，可以求解未知电阻（或电感）的数值。

变压器式交流电桥的工作原理可以通过以下几个步骤来解释：1. 调节已知电阻（或电感）的数值：根据待测电路的特性，选择合适的已知电阻（或电感）数值，并通过调节旋钮或开关来改变其数值。

2. 调节测量电压：通过调节变压器的变比，可以改变测量点上的电压大小。

通常情况下，调节测量电压为合适的量级，以便进行准确的测量。

3. 观察测量点电压变化：当调节测量电压和已知电阻（或电感）的数值后，观察测量点上的电压变化情况。

如果测量点电压发生了明显的变化，说明电路中存在未知电阻（或电感）。

4. 计算未知电阻（或电感）的数值：根据已知电阻（或电感）和测量点电压的数值，可以利用上述关系式计算出未知电阻（或电感）的数值。

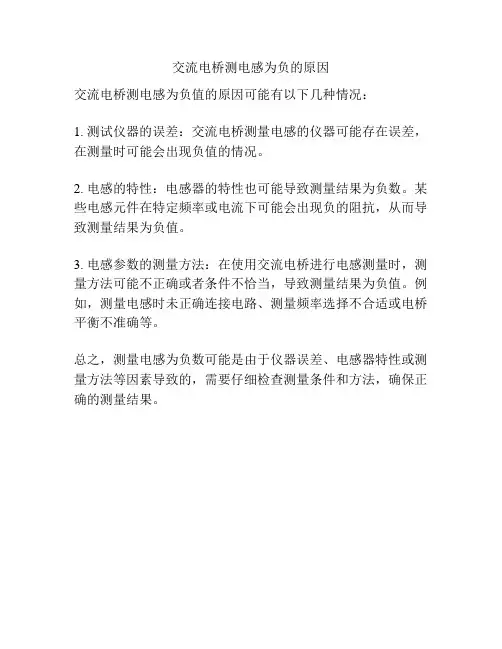

需要注意的是，变压器式交流电桥在实际应用中还需要考虑其他因素的影响，如电阻的温度系数、电感的损耗等。

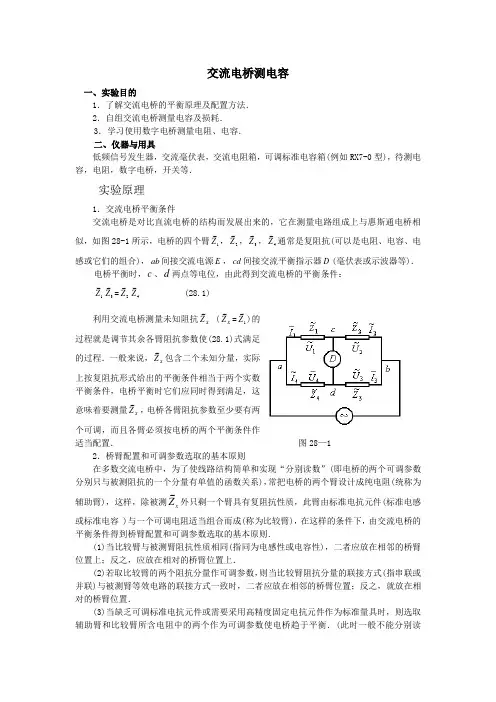

交流电桥测电容一、实验目的1．了解交流电桥的平衡原理及配置方法．2．自组交流电桥测量电容及损耗．3．学习使用数字电桥测量电阻、电容．二、仪器与用具低频信号发生器，交流毫伏表，交流电阻箱，可调标准电容箱(例如RX7-0型)，待测电容，电阻，数字电桥，开关等．实验原理1．交流电桥平衡条件交流电桥是对比直流电桥的结构而发展出来的，它在测量电路组成上与惠斯通电桥相似，如图28-1所示，电桥的四个臂1~Z ，2~Z ，3~Z ，4~Z 通常是复阻抗(可以是电阻、电容、电感或它们的组合)，ab 间接交流电源E ，cd 间接交流平衡指示器D (毫伏表或示波器等)．电桥平衡时，c 、d 两点等电位，由此得到交流电桥的平衡条件：1~Z 3~Z =2~Z 4~Z (28.1) 利用交流电桥测量未知阻抗X Z ~ (X Z ~=1~Z )的过程就是调节其余各臂阻抗参数使(28.1)式满足的过程．一般来说，X Z ~包含二个未知分量，实际上按复阻抗形式给出的平衡条件相当于两个实数平衡条件，电桥平衡时它们应同时得到满足，这意味着要测量X Z ~，电桥各臂阻抗参数至少要有两个可调，而且各臂必须按电桥的两个平衡条件作适当配置． 图28—12．桥臂配置和可调参数选取的基本原则在多数交流电桥中，为了使线路结构简单和实现“分别读数”(即电桥的两个可调参数分别只与被测阻抗的一个分量有单值的函数关系)，常把电桥的两个臂设计成纯电阻(统称为辅助臂)，这样，除被测x Z ~外只剩一个臂具有复阻抗性质，此臂由标准电抗元件(标准电感或标准电容 )与一个可调电阻适当组合而成(称为比较臂)，在这样的条件下，由交流电桥的平衡条件得到桥臂配置和可调参数选取的基本原则．(1)当比较臂与被测臂阻抗性质相同(指同为电感性或电容性)，二者应放在相邻的桥臂位置上；反之，应放在相对的桥臂位置上．(2)若取比较臂的两个阻抗分量作可调参数，则当比较臂阻抗分量的联接方式(指串联或并联)与被测臂等效电路的联接方式一致时，二者应放在相邻的桥臂位置；反之，就放在相对的桥臂位置．(3)当缺乏可调标准电抗元件或需要采用高精度固定电抗元件作为标准量具时，则选取辅助臂和比较臂所含电阻中的两个作为可调参数使电桥趋于平衡．(此时一般不能分别读数)．关于交流电桥可调参数选取，涉及到电桥结构，电桥平衡过程的收敛性等问题，比较复杂，更深入的讨论可见有关专著．3．测量实际电容的桥路在介绍实际电桥之前，先分析一下实际电抗元件等效电路，实际的电容或电感在电路中往往带有一定的能量损耗(欧姆损耗和介质损耗)，或者说它们的有功功率不等于零，定义元件的品质因素Q 和损耗因子如下 有功无功P P tg Q ==δ1 (28.2)式中有功P ，无功P 分别是元件的无功功率和有功功率，由功率三角形(如图28-2)易得 r X Q = ,X r tg =δ (28.3)式中X 是元件的电抗，r 是元件的有功电阻，δ是元件上电压与电流间位相差的余角，显然Q 值越高，损耗越小，δtg 越大，损耗越大．Q(或δtg )常由实验来测定．如图28-3所示，实际电容，电感可用两种形式的等效电路来表示，(a)为串联式；(b)为并联式．对同一元件的两种等效电路，并不相等，仅在损耗不大时才相等。
