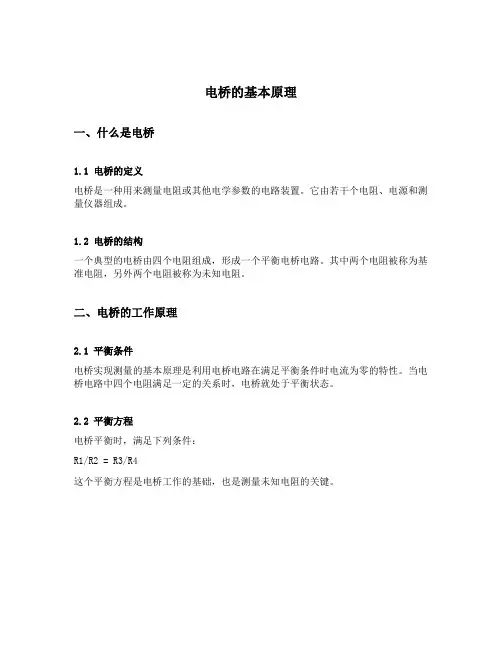

电桥的基本原理一、什么是电桥1.1 电桥的定义电桥是一种用来测量电阻或其他电学参数的电路装置。
它由若干个电阻、电源和测量仪器组成。
1.2 电桥的结构一个典型的电桥由四个电阻组成,形成一个平衡电桥电路。
其中两个电阻被称为基准电阻,另外两个电阻被称为未知电阻。
二、电桥的工作原理2.1 平衡条件电桥实现测量的基本原理是利用电桥电路在满足平衡条件时电流为零的特性。
当电桥电路中四个电阻满足一定的关系时,电桥就处于平衡状态。
2.2 平衡方程电桥平衡时,满足下列条件:R1/R2 = R3/R4这个平衡方程是电桥工作的基础,也是测量未知电阻的关键。
二、电桥的应用领域3.1 电阻测量电桥最常见的应用是测量电阻。
通过改变已知电阻,来寻找使电桥平衡的条件,进而测量未知电阻的阻值。
3.2 温度测量电桥也可以被用于测量温度。
在温度传感器中,温度相关的物理量被转换为电阻变化,然后通过电桥测量电阻来确定温度。
3.3 应变测量电桥还可以用于测量应变。
例如,在力学实验中,应变传感器将应变转换为电阻变化,然后通过电桥测量电阻来确定材料的应变情况。
3.4 湿度测量电桥也可以应用于湿度测量。
湿度传感器将湿度转化为电阻变化,然后通过电桥测量电阻来确定湿度的大小。
四、电桥的优缺点4.1 优点•精度高:电桥可以实现高精度的电阻测量。
•灵活性强:电桥可以用于测量不同类型的物理量,如温度、压力、湿度等。
•结构简单:电桥的结构相对简单,易于实现和操控。
4.2 缺点•依赖平衡调节:电桥需要手动调节电阻值来实现平衡状态,需要一定的操作技巧。
•影响因素多:电桥的测量结果受到环境因素的影响,如温度、湿度等。
五、电桥的改进与发展随着科技的进步和电子技术的发展,电桥逐渐被更先进的测量设备所替代。
例如,数字万用表、传感器网络等技术的出现,使得测量更加方便和精确。
六、总结电桥作为一种重要的电路装置,在测量领域发挥着重要的作用。
通过平衡条件和平衡方程,电桥能够对电阻、温度、湿度、应变等物理量进行精确测量。

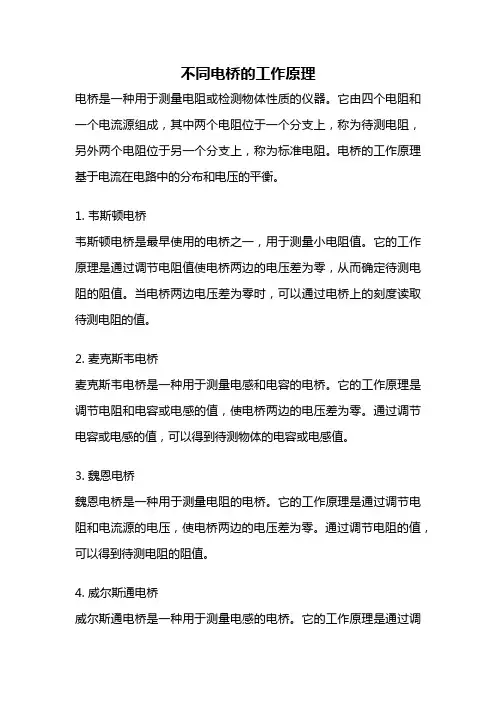

不同电桥的工作原理电桥是一种用于测量电阻或检测物体性质的仪器。
它由四个电阻和一个电流源组成,其中两个电阻位于一个分支上,称为待测电阻,另外两个电阻位于另一个分支上,称为标准电阻。
电桥的工作原理基于电流在电路中的分布和电压的平衡。
1. 韦斯顿电桥韦斯顿电桥是最早使用的电桥之一,用于测量小电阻值。
它的工作原理是通过调节电阻值使电桥两边的电压差为零,从而确定待测电阻的阻值。
当电桥两边电压差为零时,可以通过电桥上的刻度读取待测电阻的值。
2. 麦克斯韦电桥麦克斯韦电桥是一种用于测量电感和电容的电桥。
它的工作原理是调节电阻和电容或电感的值,使电桥两边的电压差为零。
通过调节电容或电感的值,可以得到待测物体的电容或电感值。
3. 魏恩电桥魏恩电桥是一种用于测量电阻的电桥。
它的工作原理是通过调节电阻和电流源的电压,使电桥两边的电压差为零。
通过调节电阻的值,可以得到待测电阻的阻值。
4. 威尔斯通电桥威尔斯通电桥是一种用于测量电感的电桥。
它的工作原理是通过调节电感和电阻的值,使电桥两边的电压差为零。
通过调节电感的值,可以得到待测电感的大小。
5. 巴尔顿电桥巴尔顿电桥是一种用于测量电容的电桥。
它的工作原理是通过调节电容和电阻的值,使电桥两边的电压差为零。
通过调节电容的值,可以得到待测电容的大小。
6. 温度补偿电桥温度补偿电桥是一种用于补偿温度影响的电桥。
它的工作原理是通过在电桥中引入温度敏感元件,如热敏电阻或热电偶,来补偿温度对电桥测量结果的影响。
通过测量温度敏感元件的电阻或电压变化,可以对温度进行补偿,以获得准确的测量结果。
7. 直流电桥直流电桥是一种用于测量直流电阻的电桥。
它的工作原理是通过调节电阻和电流源的电压,使电桥两边的电压差为零。
通过调节电阻的值,可以得到待测电阻的阻值。
8. 交流电桥交流电桥是一种用于测量交流电阻的电桥。
它的工作原理是通过调节电阻和交流电源的频率,使电桥两边的电压差为零。
通过调节电阻的值,可以得到待测电阻的阻值。

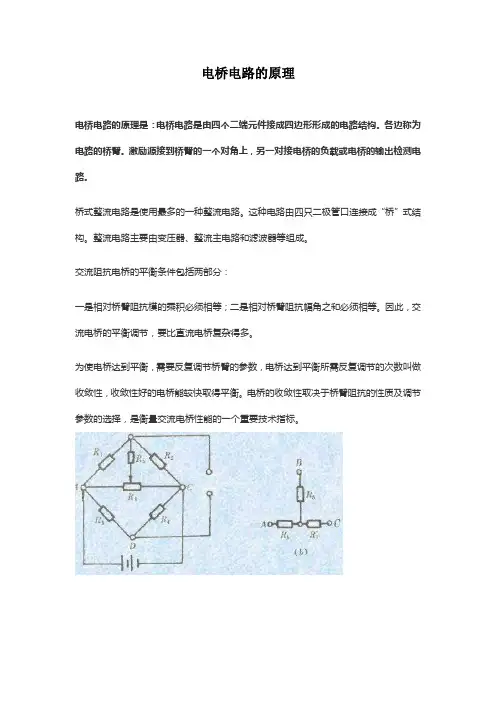

电桥电路的原理
电桥电路的原理是:电桥电路是由四个二端元件接成四边形形成的电路结构。
各边称为电路的桥臂。
激励源接到桥臂的一个对角上,另一对接电桥的负载或电桥的输出检测电路。
桥式整流电路是使用最多的一种整流电路。
这种电路由四只二极管口连接成“桥”式结构。
整流电路主要由变压器、整流主电路和滤波器等组成。
交流阻抗电桥的平衡条件包括两部分:
一是相对桥臂阻抗模的乘积必须相等;二是相对桥臂阻抗幅角之和必须相等。
因此,交流电桥的平衡调节,要比直流电桥复杂得多。
为使电桥达到平衡,需要反复调节桥臂的参数,电桥达到平衡所需反复调节的次数叫做收敛性,收敛性好的电桥能较快取得平衡。
电桥的收敛性取决于桥臂阻抗的性质及调节参数的选择,是衡量交流电桥性能的一个重要技术指标。
自组交流电桥测电容量(含准确数据)
一、简介
自组交流电桥是一种常用的测量电容量的实验仪器。
它通过测
量电的电容值,帮助我们了解电的特性及其在电路中的应用。
二、原理
自组交流电桥的原理是利用电桥谐振的条件来测量电的电容值。
当电的电容值与电桥的其他元件匹配时,电桥会达到谐振状态,此
时显示器上的读数将为零。
三、实验过程
1. 准备材料
- 自组交流电桥实验仪器
- 电
- 交流电源
2. 连接电路
- 将电与自组交流电桥的相应接口相连。
- 将交流电源接入自组交流电桥的电源接口。
3. 调节电桥
- 打开交流电源,调节电桥上的控制开关和调节旋钮,使电桥
达到谐振状态。
4. 读取数据
- 此时显示器上的读数将为零或接近零,记录下此时的电容值。
四、实验数据
下表是一组自组交流电桥测量电容值的准确数据:
五、结论
通过此实验,我们可以得到电桥测得的电的准确电容值。
可以发现,在谐振状态下,电桥读数为零,表示电的电容值匹配电桥的其他元件。
根据实验数据,我们可以进一步分析电的性能和应用范围。
六、注意事项
1. 在操作实验仪器时,应注意安全,避免触电或其他意外事故的发生。
2. 在进行实验时,应确保电桥的控制开关和调节旋钮的读数为零,以获得准确的测量结果。
3. 实验过程中,应严格遵循操作步骤,确保实验操作的准确性和可重复性。
参考资料:。

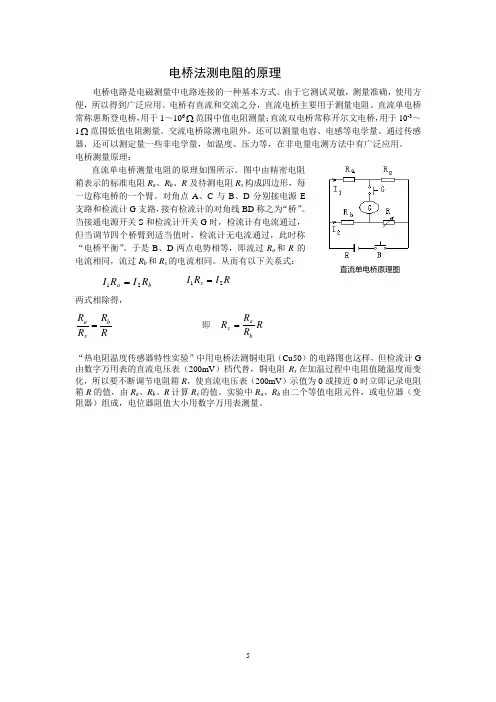

5 电桥法测电阻的原理电桥电路是电磁测量中电路连接的一种基本方式。
由于它测试灵敏,测量准确,使用方便,所以得到广泛应用。
电桥有直流和交流之分,直流电桥主要用于测量电阻。
直流单电桥常称惠斯登电桥,用于1~106Ω范围中值电阻测量;直流双电桥常称开尔文电桥,用于10-3~1Ω范围低值电阻测量。
交流电桥除测电阻外,还可以测量电容、电感等电学量。
通过传感器,还可以测定量一些非电学量,如温度、压力等,在非电量电测方法中有广泛应用。
电桥测量原理:直流单电桥测量电阻的原理如图所示。
图中由精密电阻箱表示的标准电阻R a 、R b 、R 及待测电阻R x 构成四边形,每一边称电桥的一个臂。
对角点A 、C 与B 、D 分别接电源E支路和检流计G 支路,接有检流计的对角线BD 称之为“桥”。
当接通电源开关S 和检流计开关G 时,检流计有电流通过,但当调节四个桥臂到适当值时,检流计无电流通过,此时称“电桥平衡”。
于是B 、D 两点电势相等,即流过R a 和R 的电流相同,流过R b 和R x 的电流相同。
从而有以下关系式:I R I x 21=两式相除得,R R R R b x a= 即 R R R R b a x =“热电阻温度传感器特性实验”中用电桥法测铜电阻(Cu50)的电路图也这样,但检流计G 由数字万用表的直流电压表(200mV )档代替,铜电阻R x 在加温过程中电阻值随温度而变化,所以要不断调节电阻箱R ,使直流电压表(200mV )示值为0或接近0时立即记录电阻箱R 的值,由R a 、R b 、R 计算R x 的值。
实验中R a 、R b 由二个等值电阻元件,或电位器(变阻器)组成,电位器阻值大小用数字万用表测量。
b a R I R I 21=。

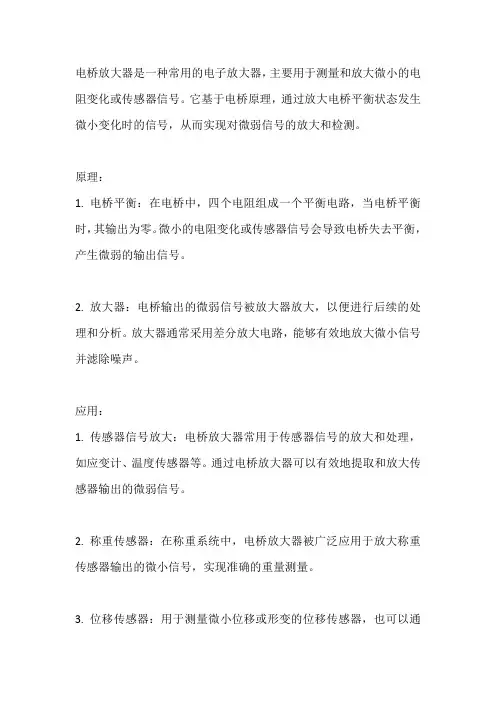

电桥放大器是一种常用的电子放大器,主要用于测量和放大微小的电阻变化或传感器信号。
它基于电桥原理,通过放大电桥平衡状态发生微小变化时的信号,从而实现对微弱信号的放大和检测。
原理:
1. 电桥平衡:在电桥中,四个电阻组成一个平衡电路,当电桥平衡时,其输出为零。
微小的电阻变化或传感器信号会导致电桥失去平衡,产生微弱的输出信号。
2. 放大器:电桥输出的微弱信号被放大器放大,以便进行后续的处理和分析。
放大器通常采用差分放大电路,能够有效地放大微小信号并滤除噪声。
应用:
1. 传感器信号放大:电桥放大器常用于传感器信号的放大和处理,如应变计、温度传感器等。
通过电桥放大器可以有效地提取和放大传感器输出的微弱信号。
2. 称重传感器:在称重系统中,电桥放大器被广泛应用于放大称重传感器输出的微小信号,实现准确的重量测量。
3. 位移传感器:用于测量微小位移或形变的位移传感器,也可以通
过电桥放大器进行信号放大和处理,以便进一步分析和控制。
4. 压力传感器:压力传感器输出的微小电阻变化可以通过电桥放大器放大,用于测量和监测各种压力变化。
总之,电桥放大器在测量微小信号或传感器输出时具有重要作用,通过放大和处理微弱信号,可以实现精确的测量和控制,广泛应用于工业自动化、传感器技术、医疗仪器等领域。

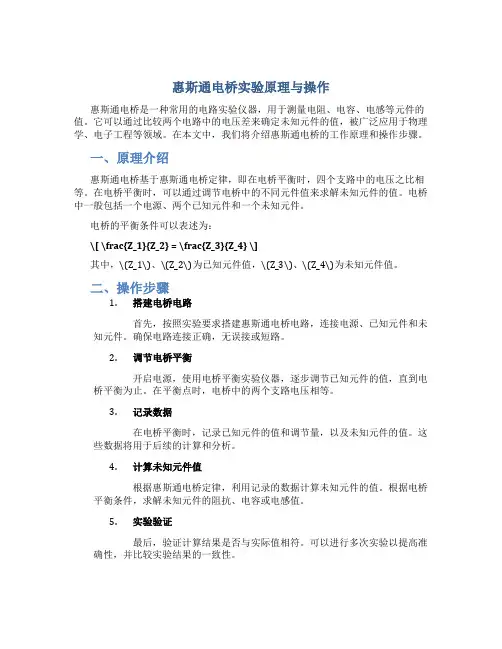

惠斯通电桥实验原理与操作惠斯通电桥是一种常用的电路实验仪器,用于测量电阻、电容、电感等元件的值。
它可以通过比较两个电路中的电压差来确定未知元件的值,被广泛应用于物理学、电子工程等领域。
在本文中,我们将介绍惠斯通电桥的工作原理和操作步骤。
一、原理介绍惠斯通电桥基于惠斯通电桥定律,即在电桥平衡时,四个支路中的电压之比相等。
在电桥平衡时,可以通过调节电桥中的不同元件值来求解未知元件的值。
电桥中一般包括一个电源、两个已知元件和一个未知元件。
电桥的平衡条件可以表述为:\[ \frac{Z_1}{Z_2} = \frac{Z_3}{Z_4} \]其中,\(Z_1\)、\(Z_2\)为已知元件值,\(Z_3\)、\(Z_4\)为未知元件值。
二、操作步骤1.搭建电桥电路首先,按照实验要求搭建惠斯通电桥电路,连接电源、已知元件和未知元件。
确保电路连接正确,无误接或短路。
2.调节电桥平衡开启电源,使用电桥平衡实验仪器,逐步调节已知元件的值,直到电桥平衡为止。
在平衡点时,电桥中的两个支路电压相等。
3.记录数据在电桥平衡时,记录已知元件的值和调节量,以及未知元件的值。
这些数据将用于后续的计算和分析。
4.计算未知元件值根据惠斯通电桥定律,利用记录的数据计算未知元件的值。
根据电桥平衡条件,求解未知元件的阻抗、电容或电感值。
5.实验验证最后,验证计算结果是否与实际值相符。
可以进行多次实验以提高准确性,并比较实验结果的一致性。
三、实验应用惠斯通电桥广泛用于电工、电子、物理等领域的实验中。
通过使用电桥可以测量各种元件的参数,了解电路中元件之间的关系,为实际应用提供参考。
结语惠斯通电桥是一种简单而有效的电路实验仪器,具有广泛的应用价值。
通过本文介绍的原理和操作步骤,希望读者能够更深入了解电桥的工作原理,掌握电桥的正确使用方法,为相关领域的实验研究提供帮助。

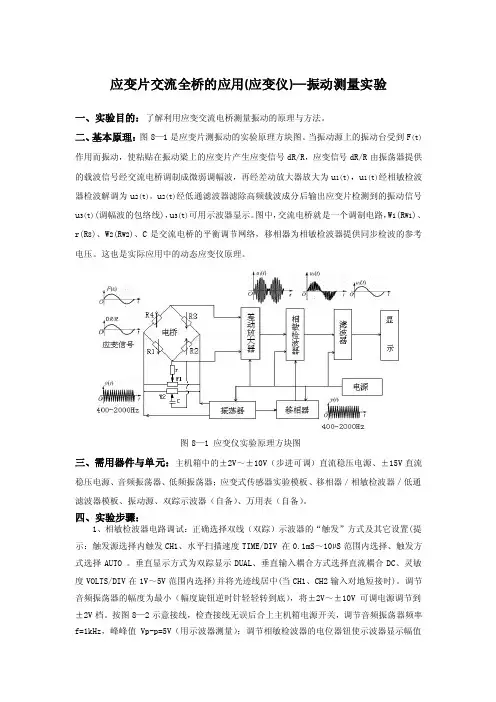

应变片交流全桥的应用(应变仪)—振动测量实验一、实验目的:了解利用应变交流电桥测量振动的原理与方法。
二、基本原理:图8—1是应变片测振动的实验原理方块图。
当振动源上的振动台受到F(t)作用而振动,使粘贴在振动梁上的应变片产生应变信号dR/R,应变信号dR/R由振荡器提供的载波信号经交流电桥调制成微弱调幅波,再经差动放大器放大为u1(t),u1(t)经相敏检波器检波解调为u2(t),u2(t)经低通滤波器滤除高频载波成分后输出应变片检测到的振动信号u3(t)(调幅波的包络线),u3(t)可用示波器显示。
图中,交流电桥就是一个调制电路,W1(R W1)、r(R8)、W2(R W2)、C是交流电桥的平衡调节网络,移相器为相敏检波器提供同步检波的参考电压。
这也是实际应用中的动态应变仪原理。
图8—1 应变仪实验原理方块图三、需用器件与单元:主机箱中的±2V~±10V(步进可调)直流稳压电源、±15V直流稳压电源、音频振荡器、低频振荡器;应变式传感器实验模板、移相器/相敏检波器/低通滤波器模板、振动源、双踪示波器(自备)、万用表(自备)。
四、实验步骤:1、相敏检波器电路调试:正确选择双线(双踪)示波器的“触发”方式及其它设置(提示:触发源选择内触发CH1、水平扫描速度TIME/DIV 在0.1mS~10µS范围内选择、触发方式选择AUTO 。
垂直显示方式为双踪显示DUAL、垂直输入耦合方式选择直流耦合DC、灵敏度VOLTS/DIV在1V~5V范围内选择)并将光迹线居中(当CH1、CH2输入对地短接时)。
调节音频振荡器的幅度为最小(幅度旋钮逆时针轻轻转到底),将±2V~±10V可调电源调节到±2V档。
按图8—2示意接线,检查接线无误后合上主机箱电源开关,调节音频振荡器频率f=1kHz,峰峰值Vp-p=5V(用示波器测量);调节相敏检波器的电位器钮使示波器显示幅值相等、相位相反的两个波形(相敏检波器电路已调整完毕,以后不要触碰这个电位器钮)。

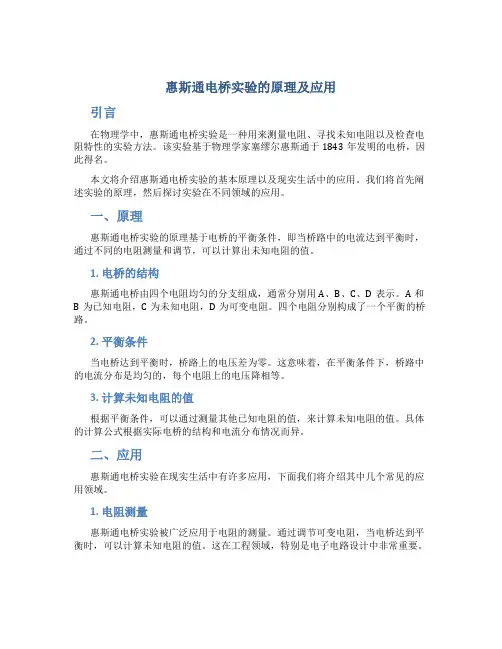

惠斯通电桥实验的原理及应用引言在物理学中,惠斯通电桥实验是一种用来测量电阻、寻找未知电阻以及检查电阻特性的实验方法。
该实验基于物理学家塞缪尔惠斯通于1843年发明的电桥,因此得名。
本文将介绍惠斯通电桥实验的基本原理以及现实生活中的应用。
我们将首先阐述实验的原理,然后探讨实验在不同领域的应用。
一、原理惠斯通电桥实验的原理基于电桥的平衡条件,即当桥路中的电流达到平衡时,通过不同的电阻测量和调节,可以计算出未知电阻的值。
1. 电桥的结构惠斯通电桥由四个电阻均匀的分支组成,通常分别用A、B、C、D表示。
A和B为已知电阻,C为未知电阻,D为可变电阻。
四个电阻分别构成了一个平衡的桥路。
2. 平衡条件当电桥达到平衡时,桥路上的电压差为零。
这意味着,在平衡条件下,桥路中的电流分布是均匀的,每个电阻上的电压降相等。
3. 计算未知电阻的值根据平衡条件,可以通过测量其他已知电阻的值,来计算未知电阻的值。
具体的计算公式根据实际电桥的结构和电流分布情况而异。
二、应用惠斯通电桥实验在现实生活中有许多应用,下面我们将介绍其中几个常见的应用领域。
1. 电阻测量惠斯通电桥实验被广泛应用于电阻的测量。
通过调节可变电阻,当电桥达到平衡时,可以计算未知电阻的值。
这在工程领域,特别是电子电路设计中非常重要。
2. 寻找未知电阻惠斯通电桥实验也可以用于寻找未知电阻。
通过实验中多次调节桥路达到平衡,可以逐步逼近未知电阻的准确值。
3. 电阻特性检查电阻的特性非常重要,包括电阻值、温度特性和频率特性等。
惠斯通电桥实验可以用于检查和测量电阻的这些特性,帮助工程师和科学家了解电阻的性能。
4. 传感器的校准许多传感器的工作原理涉及电阻的变化。
通过使用惠斯通电桥实验,可以校准传感器并确定其输出与电阻之间的关系,从而提高传感器的准确性和可靠性。
5. 生物学实验惠斯通电桥实验在生物学研究中也有应用。
例如,可以使用电桥来测量细胞的电阻或电导率,从而研究细胞的生物电活动。

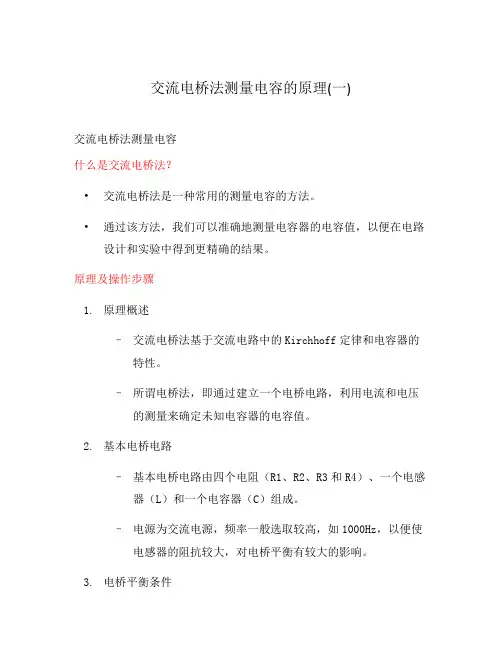

交流电桥法测量电容的原理(一)交流电桥法测量电容什么是交流电桥法?•交流电桥法是一种常用的测量电容的方法。
•通过该方法,我们可以准确地测量电容器的电容值,以便在电路设计和实验中得到更精确的结果。
原理及操作步骤1.原理概述–交流电桥法基于交流电路中的Kirchhoff定律和电容器的特性。
–所谓电桥法,即通过建立一个电桥电路,利用电流和电压的测量来确定未知电容器的电容值。
2.基本电桥电路–基本电桥电路由四个电阻(R1、R2、R3和R4)、一个电感器(L)和一个电容器(C)组成。
–电源为交流电源,频率一般选取较高,如1000Hz,以便使电感器的阻抗较大,对电桥平衡有较大的影响。
3.电桥平衡条件–在电桥平衡时,两对对角线上的电压相等。
–这种平衡条件可以通过调节电阻R1、R2、R3和R4来实现。
–当电桥平衡时,对角线上的电压差为零,即可以通过测量电压差来确定未知电容器的电容值。
4.操作步骤–首先,将未知电容器与电桥电路连接。
–然后,依次调节电阻R1、R2、R3和R4来实现电桥平衡,通常会使用可调电阻器进行调节。
–在平衡时,记录下电位计的数值,该数值即为未知电容器的电容值。
优势和应用领域•优势1.交流电桥法测量电容精度高,可达到较高的测量精度。
2.该方法不会对电容器产生任何伤害,适用于测量各种类型的电容器。
•应用领域1.电子工程领域:用于电路设计和测试,确保电容器的性能满足设计要求。
2.物理实验领域:用于测量实验中所需的电容器的电容值。
3.电气维修领域:用于检测和验证电容器的电容值,以判断是否需要更换。
总结•交流电桥法是一种常用的测量电容的方法,基于电桥电路和电容器的特性。
•通过调节电桥电路中的电阻来实现平衡,从而测量未知电容器的电容值。
•交流电桥法在电子工程、物理实验和电气维修领域有广泛的应用。
•该方法精度高且不会损坏电容器,是一种可靠且安全的测量电容的方法。
交流电桥测电容和电感[实验目的]1. 掌握交流电桥的平衡原理和调节平衡的方法。
2. 用自组交流电桥测量电感L 和电容C 及其损耗。
[实验仪器]电阻箱,标准电容箱,交流毫伏表,音频信号发生器,待测电感和电容。
[实验原理]电桥是一种用比较法对电学参量进行精确测量的仪器。
电桥分为直流电桥和交流电桥两类。
直流电桥是测量电阻的基本仪器之一,交流电桥是测量各种交流阻抗的基本仪器,如电容的电容量,电感的电感量等。
此外还可利用交流电桥平衡条件与频率的相关性来测量与电容、电感有关的其他物理量,如互感、磁性材料的磁导率、电容的介质损耗、介电常数和电源频率等,其测量准确度和灵敏度都很高,在电磁测量中应用极为广泛。
常用的交流电桥电路有:西林电桥、电容比较电桥、麦克斯韦(Maxwell )电桥、海氏(Hay ’s )电桥。
交流电桥因测量任务的不同而有各种不同的形式,但只要掌握了它的基本原理和测量方法,对于各种形式的交流电桥都比较容易掌握。
如图1所示是交流电桥的原理线路。
它与直流电桥相似,也是由四个桥臂构成,但桥臂中含有交流元件。
图1图中E 为交流电源,D 为交流平衡指示器,通常可用耳机或由电子线路构成的指示器(如电子管或晶体管毫伏表,示波器等)。
交流电桥四个桥臂的阻抗通常用复阻抗表示。
AC 称电源对角线,BD 称测量对角线。
一、交流电桥的平衡条件与直流电桥平衡电路类似。
考虑到平衡时,B 、D 两点在任意瞬时电位都相等,没有电流流过平衡指示器 ,有1234,I I I I == (1)根据交流电路欧姆定律还有1144I Z I Z = (2)2233I Z I Z = (3)(2)、(3)两式相除,并考虑到(1)式,可得到14132423Z Z Z Z Z Z Z Z == 或 (4) 式(4)称为交流电桥的平衡条件方程式,可以表述为:桥路相对两臂的复阻抗乘积相等。
由(1)式可以看出,交流电桥的平衡条件在形式上和直流电桥是完全相同的,但它们的物理意义却有着很大的差别。
电桥的工作原理
电桥是一种用于测量电阻或检测电路中是否存在故障的仪器。
它的工作原理基于“韦斯顿电桥”的原理,该原理是由英国物理学家阿瑟·韦斯顿在19世纪末发明的。
电桥主要由四个电阻器组成,分别为R1、R2、R3和未知电阻器Rx。
当在电桥两端施加恒定电压时,通过调节R1、R2和R3的阻值来使得电桥平衡,从而可以计算出未知电阻器Rx的阻值。
具体来说,当电桥平衡时,通过R1和R2的总阻值等于通过R3和Rx 的总阻值。
因此可以得到以下方程式:
R1/R2 = Rx/R3
其中,“/”表示除法符号。
如果已知R1、R2和R3的阻值,则可以通过解上述方程式来计算出未知电阻器Rx的阻值。
然而,在实际应用中,往往需要使用更加精确的方法来测量未知电阻器Rx的阻值。
此时可以采用滑动变阻器或者数字显示仪表等辅助设备来进行调节和读数。
除了用于测量电阻外,电桥还可以用于检测电路中是否存在故障。
当
电路中某个元件损坏或者接触不良时,会导致电路的阻值发生变化,
从而使得电桥无法平衡。
此时可以通过观察电桥是否平衡来判断电路
中是否存在故障。
总之,电桥是一种非常实用的仪器,在各种科学研究、工程设计以及
生产制造等领域都有广泛的应用。
通过了解它的工作原理和使用方法,我们可以更好地利用它来进行精确的测量和检测,从而提高工作效率
和质量。
电桥平衡原理的实际应用引言电桥平衡原理是电学中的重要概念,它用于测量电阻、电容和电感等电学量。
除了这些基础应用,电桥平衡原理还具有实际应用方面的价值。
本文将探讨电桥平衡原理在实际中的一些应用。
应用一:物体质量测量1.电桥平衡原理可应用于物体质量的测量。
通过在一个电桥电路中加入物体的质量,可以通过测量电桥平衡的情况来确定物体的质量。
2.实验装置:–一个电桥电路(包含一个电源、一个电流表、一个电压表和四个电阻)–一个称量装置–待测量的物体3.测量步骤:–将待测量物体放置在称量装置上,并记录下物体的质量。
–将该物体放置在电桥电路中的适当位置,调整电阻使电桥平衡。
–记录下使电桥平衡时的电阻值。
4.结果分析:–根据电桥平衡的条件,可以利用已知电阻值和待测物体引起的电阻值来计算物体的质量。
–假设已知电阻值为R1、R2、R3和R4,待测物体引起的电阻值为Rx,则根据电桥平衡条件的公式 R1/R2 = R3/R4,可以求得Rx的值。
–综合上述得到的信息,可以计算出物体的质量。
应用二:液位测量1.电桥平衡原理可应用于液位的测量。
通过在液体中放置一个电阻,利用电桥平衡来确定液位高度。
2.实验装置:–一个电桥电路(包含一个电源、一个电流表、一个电压表和四个电阻)–待测液体3.测量步骤:–将电桥电路组装好,使电桥维持平衡状态。
–将待测液体注入容器中。
–将液体中部放置一个电阻,调整电阻大小使电桥重新平衡。
–记录下使电桥平衡时的电阻值。
4.结果分析:–根据电桥平衡的条件,可以利用已知电阻值和液体中部电阻值来计算液位的高度。
–假设已知电阻值为R1、R2、R3和R4,液体中部电阻值为Rx,则根据电桥平衡条件的公式 R1/R2 = R3/R4,可以求得Rx的值。
–综合上述得到的信息,可以计算出液位的高度。
应用三:温度测量1.电桥平衡原理可应用于温度的测量。
通过在温度变化时改变电阻值,利用电桥平衡来确定温度的变化。
2.实验装置:–一个电桥电路(包含一个电源、一个电流表、一个电压表和四个电阻)–温度变化装置3.测量步骤:–将电桥电路组装好,使电桥维持平衡状态。
交流电桥法测线膨胀系数实验误差一、实验介绍二、实验原理1.线膨胀系数的概念2.交流电桥法测量线膨胀系数的原理三、实验步骤四、实验误差及分析1.系统误差2.随机误差五、误差控制方法六、结论一、实验介绍线膨胀系数是指物体在温度变化时单位温度变化时长度的变化率,是材料热学性质之一。
本实验采用交流电桥法测量线膨胀系数,通过对不同材料的线膨胀系数进行测量,掌握交流电桥法测量线膨胀系数的方法和技能。
二、实验原理1. 线膨胀系数的概念当物体受到热力作用时,其长度会发生变化。
在温度变化ΔT下,物体长度变化ΔL与初始长度L之比称为线膨胀系数α。
即α=ΔL/LΔT。
2. 交流电桥法测量线膨胀系数的原理交流电桥法是利用电阻在不同条件下改变而引起电桥平衡条件的改变,从而测量被测电阻值的一种方法。
在测量线膨胀系数时,将被测材料作为电桥中的一个电阻,通过改变温度使该电阻发生变化,从而改变电桥平衡条件。
通过调节其他电阻或可变电容使得电桥重新平衡,同时记录下此时的温度差ΔT和电桥平衡点位置。
由于被测材料的长度随温度变化而发生变化,因此可以根据ΔL/L=αΔT计算出线膨胀系数α。
三、实验步骤1. 将被测材料固定在恒温水槽中,并连接上交流电桥。
2. 调节交流信号源频率和幅度,使得交流信号源输出正弦波。
3. 调节其他三个固定电阻或可变电容器的值,使得交流电桥达到平衡状态。
4. 记录下此时的温度差ΔT和交流电桥平衡点位置。
5. 逐步升高恒温水槽中的水温,并重复步骤3-4直到达到所需范围内的数据。
6. 根据记录下来的数据计算出线膨胀系数α。
四、实验误差及分析1. 系统误差系统误差是指由于仪器本身的限制或者操作上的不当所引起的误差。
在本实验中,可能存在以下系统误差:(1) 恒温水槽的温度控制不准确,导致被测材料的温度与实际温度有偏差。
(2) 电桥平衡点位置读数不准确,导致测量结果偏离真值。
(3) 交流信号源输出频率和幅度不稳定,导致电桥平衡点位置发生变化。
交流电桥电路调试与测量
简介
交流电桥电路是电工领域中常见的电路之一,用于测量电阻、电感、电容等元
件的参数。
正确调试和测量交流电桥电路对于保证测量结果的准确性至关重要。
本文将介绍交流电桥电路的基本原理,调试步骤以及测量方法。
基本原理
交流电桥电路是利用交流电压作为电源的一种电路,通过调节电桥中元件的数
值使电路处于平衡状态,从而实现对元件参数的测量。
常见的电桥电路有Wien电桥、Maxwell电桥等,它们在电路结构上略有不同,但基本原理相同。
调试步骤
1.连接电路:按照电路图连接好各个元件,确保连接正确无误。
2.调节电源:接通电源,逐渐调节交流电压的幅度和频率,使电路处
于工作范围内。
3.调节元件:通过调节电阻、电容等元件的数值,使电路处于平衡状
态。
4.观察测量:观察示数表或示波器的读数,记录下平衡时的电路参数。
测量方法
•电阻测量:通过调节电桥电路,使电路平衡,可以测量未知电阻的值。
•电感测量:在交流电桥电路中加入未知电感,调节电桥使其平衡,可以测量电感的值。
•电容测量:类似地,在电路中加入未知电容,调节至平衡状态,即可测量电容的值。
实例分析
假设我们需要测量一个未知电阻的值,我们可以通过搭建适当的交流电桥电路,调节元件直至电路平衡,然后读取示数表上的数值,从而得到待测电阻的值。
结论
交流电桥电路是一种常用的电路调试和测量工具,能够准确快速地测量电阻、
电感、电容等参数。
正确的调试和操作方法可以确保测量结果的准确性和可靠性。
希望本文的介绍能够帮助读者更好地理解交流电桥电路的原理和使用方法。
直流电桥的原理和应用实验引言直流电桥是一种常用的实验仪器,用于测量电阻、电容和电感等电学量。
它的原理基于电桥平衡条件,通过调整电桥的元件使其达到平衡状态,从而得到所需量的测量值。
本文将介绍直流电桥的原理和应用实验。
一. 直流电桥的原理直流电桥的原理基于电桥平衡条件。
电桥是由四个电阻组成的电路,形状呈桥的形状,其中两个电阻位于平行线上,被称为比较电阻。
另外两个电阻位于平行线的另一侧,其中一个被称为未知电阻,另一个被称为调节电阻。
当电桥平衡时,比较电阻两侧的电压相等。
根据基尔霍夫定律和欧姆定律,可以推导出电桥平衡条件的表达式。
根据不同的电桥类型,平衡条件的表达式也会有所不同。
直流电桥主要有惠斯顿电桥和维恩电桥两种类型,它们的平衡条件分别为:1.惠斯顿电桥的平衡条件:–R1R3=R2R42.维恩电桥的平衡条件:–R1R4=R2R3二. 直流电桥的应用实验直流电桥作为一种测量电学量的仪器,在科学研究和工程应用中具有广泛的应用。
下面介绍几种常见的直流电桥应用实验。
1. 电阻测量实验电阻是直流电桥最常用的测量对象之一。
通过调节电桥的比较电阻和调节电阻,使电桥达到平衡状态,然后测量比较电阻两侧的电压,并结合平衡条件的表达式,可以计算出未知电阻的值。
2. 电容测量实验直流电桥也可以用于测量电容。
对于电容测量,需要配合适当的电容测量电路,例如维恩电桥,通过调节电桥的比较电阻和调节电阻,使电桥达到平衡状态。
然后测量比较电阻两侧的电压,并结合平衡条件的表达式,可以计算出未知电容的值。
3. 电感测量实验直流电桥还可以用于测量电感。
电感测量类似于电阻和电容测量,通过调节电桥的比较电阻和调节电阻,使电桥达到平衡状态。
然后测量比较电阻两侧的电压,并结合平衡条件的表达式,可以计算出未知电感的值。
4. 温度测量实验利用电桥的温度系数,可以进行温度的测量。
通过在电桥中引入热敏电阻或热电偶等元件,根据其温度特性,可以测量未知温度值。

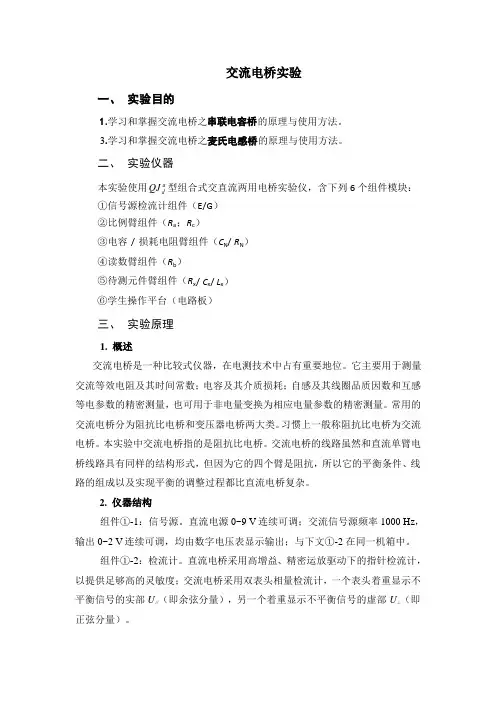

实验50 交流电桥的原理和应用
交流电桥是一种比较式仪器,在电测技术中占有重要地位。它主
要用于测量交流等效电阻及其时间常数;电容及其介质损耗;自感及
其线圈品质因数和互感等电参数的精密测量,也可用于非电量变换为
相应电量参数的精密测量。
一、交流电桥的平衡条件
当电桥平衡时,I0=0,由此可得:
334422
1
ZIZIZI
ZI
1
若将电桥的平衡条件用复数的指数形式表示,则可得
Z1ejφ1·Z3ejφ3=Z2ejφ2·Z4ejφ4
即 Z1·Z3 ej(φ1+φ3)=Z2·Z3 ej(φ2+φ4)
根据复数相等的条件,等式两端的幅模和幅角必须分别相等,故
有
Z1Z3=Z2Z4
φ1+φ3=φ2+φ4
由式(2-2)可以得出如下两点重要结论。
1、交流电桥必须按照一定的方式配置桥臂阻抗
如果用任意不同性质的四个阻抗组成一个电桥,不一定能够调节
到平衡,因此必须把电桥各元件的性质按电桥的两个平衡条件作适当
配合。
在很多交流电桥中,为了使电桥结构简单和调节方便,通常将交
流电桥中的两个桥臂设计为纯电阻。
由式(2-2)的平衡条件可知,如果相邻两臂接入纯电阻,则另
G
I
2
I
3
I
4
a
c
Z
3
Z
Z
2
Z
4
I
0
)2-2(
外相邻两臂也必须接入相同性质的阻抗。
2、交流电桥平衡必须反复调节两个桥臂的参数
在交流电桥中,为了满足上述两个条件,必须调节两个桥臂的参
数,才能使电桥完全达到平衡,而且往往需要对这两个参数进行反复
地调节,所以交流电桥的平衡调节要比直流电桥的调节困难一些。
二、实验内容
1、交流电桥测量电容
根据前面实验原理的介绍,分别测量一个Cx电容,并与理论值进
行比较。
2、计算损耗因数D = tgδ = = = ωCR。
C
R
U
U
CIIR
