下载文档原格式
工程施工材料识别一、水泥材料水泥是建筑材料中的基本材料之一，用途广泛，施工中常用的有普通硅酸盐水泥、矿渣水泥、复合水泥等。
水泥的质量主要通过外观、色泽、干燥收缩、抗压强度等指标来识别。
外观应无结块、结瘤、裂纹现象，颜色均匀一致。
干燥收缩率应符合国家标准要求，抗压强度符合设计要求。
二、钢筋材料钢筋是混凝土结构中的主要受力构件，质量好坏直接关系到建筑结构的安全性。
根据国家标准，钢筋应具备明显的钢厂标志、直线、弯曲导向圆周、钢筋厚度等特征。
在施工现场，可通过外观、标志和规格参数等方式来识别钢筋的质量。
三、砖块材料砖块是建筑施工过程中常用的墙体材料，主要分为普通砖、空心砖、保温砖等种类。
砖块的质量可通过外观、尺寸、强度、吸水率等指标来鉴别。
砖的外观应平整无裂纹、损坏，尺寸达到国家标准，强度符合设计要求，吸水率应符合使用要求。
四、木材材料木材是建筑施工中用于搭建支撑、装饰等的重要材料，主要包括板材、方材、圆材等。
木材的种类繁多，品质良莠不齐，施工中需注意选择。
质优木材应木质紧密、色泽自然、无虫蛀、裂纹等缺陷，尺寸准确。
施工现场需要做好木材防腐、防潮等处理工作。
五、玻璃材料玻璃是建筑中常用的装饰材料，种类繁多，如透明玻璃、夹胶玻璃、夹丝玻璃等。
识别玻璃质量时，需注意厚度、强度、透明度、平整度等指标。
合格的玻璃应表面平整光滑，无气泡、夹杂物等缺陷，强度符合标准要求。
六、涂料材料涂料是建筑中常用的装饰材料，种类繁多，如内墙涂料、外墙涂料、防水涂料等。
识别涂料质量时，需注意色泽、附着力、耐候性、环保性等指标。
合格的涂料应无异味、有良好的附着力，色泽一致，耐候性好，符合国家环保标准。
七、防水材料防水材料是建筑中必不可少的材料，用于保护建筑物免受水的侵害。
防水材料种类繁多，如沥青防水材料、高分子防水材料等。
识别防水材料质量时，需注意耐水性、粘结性、耐老化性等指标。
合格的防水材料应无结块、有良好的粘结性，耐水性强，耐老化性好。
普通土的现场鉴别方法
普通土的现场鉴别方法可以从以下几个方面进行：
1. 观察土壤的颜色：土壤的颜色可以反映土壤的成分和性质。
一般来说，红土富含铁氧化物，黄土含有较多的硅酸盐等。
不同颜色的土壤在不同的地质环境下形成，可以通过观察颜色来初步判断土壤的类型。
2. 触摸土壤的质地：土壤的质地是指土壤的颗粒粒径大小以及土壤中颗粒间的结合程度。
按土壤质地可以分为砂壤、壤土和粉壤等。
通过触摸土壤，感受颗粒的粒径大小和结合程度，可以初步判断土壤的质地。
3. 用手捏取一小团土壤：通过捏取土壤可以感受到土壤的湿度和粘性。
湿润的土壤一般含有较多的水分，而干燥的土壤水分较少。
粘性较大的土壤可能富含较多的粘粒（如黏土），而粘性较小的土壤可能富含较多的砂粒。
4. 用水试验：将一小团土壤放入容器中，加水搅拌。
观察土壤的溶解情况和悬浮物的沉淀速度。
较多的颗粒悬浮物和悬浮物下沉较快可能表示土壤中含有较多的砂粒。
溶解速度较慢可能表示土壤中含有较多的黏土。
目测和常规试验方法只能初步鉴定土壤的类型和性质，如果需要进一步精确鉴定土壤组成和性能，需要借助专业的实验室分析仪器和技术。

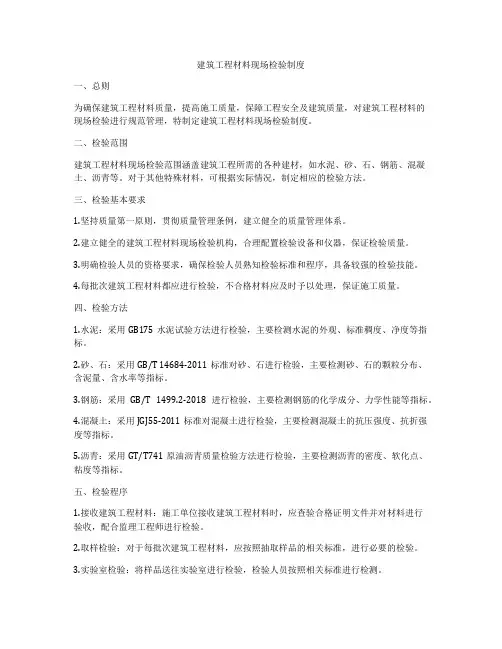

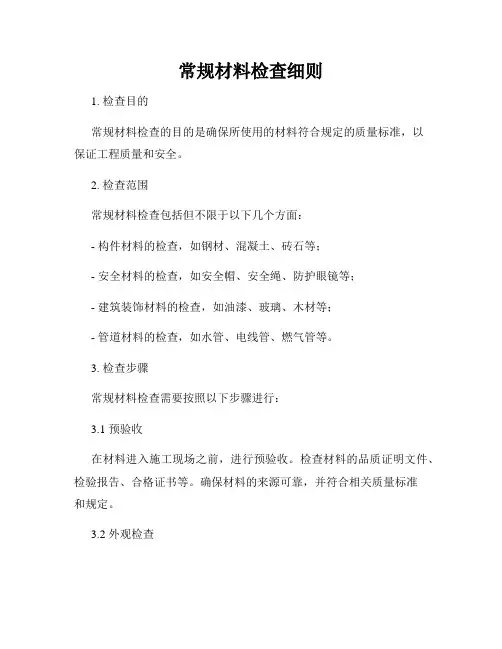

常规材料检查细则1. 检查目的常规材料检查的目的是确保所使用的材料符合规定的质量标准，以保证工程质量和安全。
2. 检查范围常规材料检查包括但不限于以下几个方面：- 构件材料的检查，如钢材、混凝土、砖石等；- 安全材料的检查，如安全帽、安全绳、防护眼镜等；- 建筑装饰材料的检查，如油漆、玻璃、木材等；- 管道材料的检查，如水管、电线管、燃气管等。
3. 检查步骤常规材料检查需要按照以下步骤进行：3.1 预验收在材料进入施工现场之前，进行预验收。
检查材料的品质证明文件、检验报告、合格证书等。
确保材料的来源可靠，并符合相关质量标准和规定。
3.2 外观检查对进场的材料进行外观检查，如观察材料的颜色、形状、表面是否平整和无裂纹等。
对于建筑装饰材料，则需要检查涂层的平整度、颜色是否一致等。
3.3 尺寸检查对于构件材料，如钢材、砖石等，需要进行尺寸检查。
检查尺寸是否符合设计要求，并进行记录。
3.4 抗压强度检查对于混凝土、砖石等材料，需要进行抗压强度检查。
使用相应的试验方法，对材料进行压力测试，并比对测试结果与相关标准要求进行对比。
3.5 包装检查检查材料的包装是否完好无损，是否有受潮、破损等情况。
特别对于液体材料，如油漆、胶水等，需要检查包装密封性是否良好。
3.6 标识检查检查材料是否标识清晰，如标签、商标、批次号等。
确保材料的溯源可查。
3.7 其他检查根据具体材料的特点，进行相应的附加检查。
例如，对电线管进行绝缘性能检查，对玻璃进行透光性能检查等。
4. 检查记录对每次常规材料的检查进行详细记录，包括检查日期、检查人员、检查结果等。
确保记录清晰、准确，便于查阅和跟踪。
5. 处理不合格材料如发现材料不合格，应按照相关规定和标准，进行相应的处理。
不合格材料应及时淘汰，并且做好相应的记录和报告。
通过严格的常规材料检查，可以确保施工过程中所使用的材料质量可靠，从而保证了工程的质量和安全。
各相关检查人员应根据细则，严格执行，确保每一项检查都能达到预期效果。
钢铁材料的现场鉴别钢铁材料品种繁多，性能各异，因此对钢铁材料的鉴别是非常必要的。
常用的鉴别方法有火花鉴别法、色标鉴别法、断口鉴别法和音色鉴别法等。
1 火花鉴别法根据钢铁材料在磨削过程中所出现的火花爆裂形状、流线、色泽、发火点等特点区别钢铁材料化学成分差异的方法，称为火花鉴别法。
火花鉴别专用电动砂轮机的功率为0.20～0.75kw，转速高于3000r/min。
所用砂轮粒度为40～60目，中等硬度，直径为φ150～200mm。
磨削时施加压力以20～60n为宜，轻压看合金元素，重压看含碳量。
火花鉴别的要点是：详细观察火花的火束粗细、长短、花次层叠程度和它的色泽变化情况。
注意观察组成火束的流线形态，火花束根部、中部及尾部的特殊情况和它的运动规律，同时还要观察火花爆裂形态、花粉大小和多少。
（一）火花组成（1）火花束火花束是指被测材料在砂轮上磨削时产生的全部火花，常由根部、中部、尾部组成。
（2）流线从砂轮上直接射出的好像直线的火流称为流线。
每条流线都由节点、爆花和尾花组成（3）节点节点就是流线上火花爆裂的原点，呈明亮点。
（4）爆花爆花就是节点处爆裂的火花。
钢的化学成分不同，尾花的形状也不同。
通常，尾花可分为狐尾尾花、枪尖尾花、菊花状尾花、羽状尾花等。
（二）常用钢铁材料的火花特征碳是钢铁材料火花的基本元素，也是火花鉴别法测定的主要成分。
由于含碳量的不同，其火花形状不同。
1．碳素钢火花的特征① 通常低碳钢火花束较长，流线少，芒线稍粗，多为一次花，发光一般，带暗红色，无花粉。
② 中碳钢火花束稍短，流线较细长而多，爆花分叉较多，开始出现二次、三次花，花粉较多，发光较强，颜色橙。
③ 高碳钢火花束较短而粗，流线多而细，碎花、花粉多，又分叉多且多为三次花，发光较亮。
2．铸铁的火花特征铸铁的火花束很粗，流线较多，一般为二次花，花粉多，爆花多，尾部渐粗下垂成弧形，颜色多为橙红。
火花试验时，手感较软。
3．合金钢的火花特征合金钢的火花特征与其含有的合金元素有关。
岩土的现场鉴别与描述手册(共24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--岩土的现场鉴别与描述手册》2012—09—20 发布湖北国土工程地质勘察0904岩土的现场鉴别与描述粘性土、粉土的现场鉴别表B－1粘性土状态的现场鉴别表B－2粉土湿度的现场鉴别表B－3砂土现场鉴别表B－4砂土湿度的现场鉴别表B－5碎石、卵石土密实度的现场鉴别表B－61.干强度试验塑制一个立方体或球形的土样，在太阳下或空气中风干，也可以在不超过110℃的烘箱内烘干，用手指捏压的方法试验土的干强度。
2.剪胀性-摇震反应制备很软但不粘手的土膏，做成饼状，放在手中，手掌作水平摇动，并用这只手的手3.塑性搓条试验-韧性将做完剪胀性试验的土样搓成直径3mm的土条，然后将土条迭成团在滚搓，至3mm 时如不断裂则继续折迭成团后再滚搓，直到土团碎裂，记下滚搓时的压力大小和土条软硬4．ASTM按目力鉴别结果划分土类1979《土质学及土力学》光泽反应：用小刀切开稍湿的土，并用小刀抹过土面，观察土面有无光泽以及粗糙的程度。
摇动试验：用含水量接近饱和的土搓成小球，放在手掌上左右摇晃，并以另一手震动该手，如土球表面有水渗出并呈现光泽，但用手指捏土球时水分与光泽很快消失，称摇震反应。
反应迅速的表示粉粒含量较多，反之粘粒含量较多。
韧性试验：将土调成含水量略高于塑限、柔软而不粘手的土膏，在手掌中搓成约3mm 的土条，在搓成土团二次搓条，根据再次搓条的可能性，分为低韧性、中等韧性、高韧性三种。
干强度试验：将风干的小土球，用手指捏碎的难易程度来划分。
土的简易鉴别、分类和描述第一节简易鉴别方法条土的简易鉴别方法适用于本标准第条中的各类土，其中特殊土的分类定名还应该遵照本标准第条的规定。
条本方法用目测法代替筛分析法，以确定土颗粒组成及其特征；用干强度、手捻、搓条、韧性和摇震反应等定性方法，代替用仪器测定土的塑性。

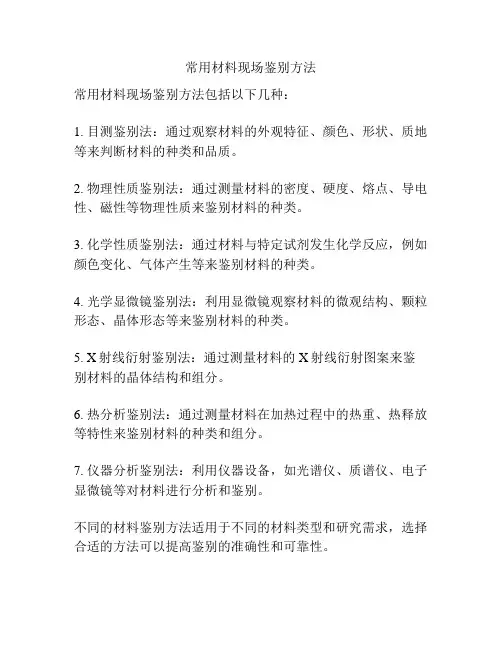

常用材料现场鉴别方法
常用材料现场鉴别方法包括以下几种：
1. 目测鉴别法：通过观察材料的外观特征、颜色、形状、质地等来判断材料的种类和品质。
2. 物理性质鉴别法：通过测量材料的密度、硬度、熔点、导电性、磁性等物理性质来鉴别材料的种类。
3. 化学性质鉴别法：通过材料与特定试剂发生化学反应，例如颜色变化、气体产生等来鉴别材料的种类。
4. 光学显微镜鉴别法：利用显微镜观察材料的微观结构、颗粒形态、晶体形态等来鉴别材料的种类。
5. X射线衍射鉴别法：通过测量材料的X射线衍射图案来鉴别材料的晶体结构和组分。
6. 热分析鉴别法：通过测量材料在加热过程中的热重、热释放等特性来鉴别材料的种类和组分。
7. 仪器分析鉴别法：利用仪器设备，如光谱仪、质谱仪、电子显微镜等对材料进行分析和鉴别。
不同的材料鉴别方法适用于不同的材料类型和研究需求，选择合适的方法可以提高鉴别的准确性和可靠性。

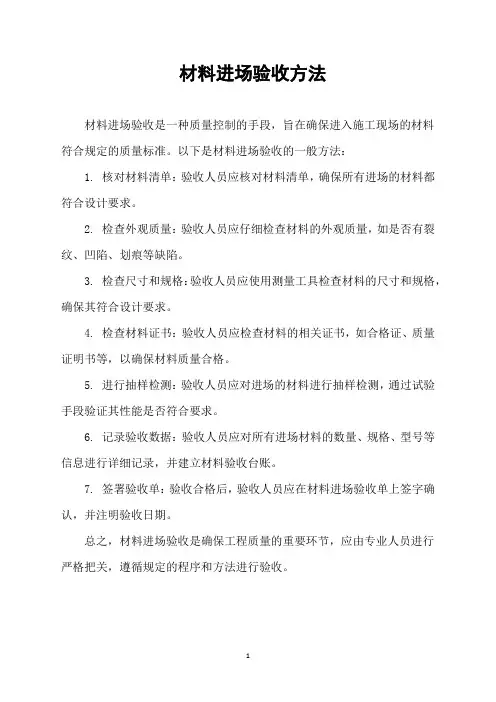

材料进场验收方法
材料进场验收是一种质量控制的手段，旨在确保进入施工现场的材料符合规定的质量标准。
以下是材料进场验收的一般方法：
1. 核对材料清单：验收人员应核对材料清单，确保所有进场的材料都符合设计要求。
2. 检查外观质量：验收人员应仔细检查材料的外观质量，如是否有裂纹、凹陷、划痕等缺陷。
3. 检查尺寸和规格：验收人员应使用测量工具检查材料的尺寸和规格，确保其符合设计要求。
4. 检查材料证书：验收人员应检查材料的相关证书，如合格证、质量证明书等，以确保材料质量合格。
5. 进行抽样检测：验收人员应对进场的材料进行抽样检测，通过试验手段验证其性能是否符合要求。
6. 记录验收数据：验收人员应对所有进场材料的数量、规格、型号等信息进行详细记录，并建立材料验收台账。
7. 签署验收单：验收合格后，验收人员应在材料进场验收单上签字确认，并注明验收日期。
总之，材料进场验收是确保工程质量的重要环节，应由专业人员进行严格把关，遵循规定的程序和方法进行验收。
1。
土的现场鉴别1.碎石土现场鉴别方法卵（碎）石：一半以上的颗粒超过20mm，干燥时颗粒完全分散，湿润时用手拍击表面无变化，无黏着感觉。
圆（角）砾：一半以上的颗粒超过2mm（小高粱粒大小），干燥时颗粒完全分散，湿润时用手拍击表面无变化，无黏着感觉。
2.砂石土现场鉴别方法砾砂：约有1/4以上的颗粒超过2mm（小高粱粒大小），干燥时颗粒完全分散，湿润时用手拍击表面无变化，无黏着感觉。
粗砂：约有一半的颗粒超过0.5mm（细小米粒大小），干燥时颗粒完全分散，但有个别胶结在一起，湿润时用手拍击表面无变化，无黏着感觉。
中砂：约有一半的颗粒超过0.25mm，干燥时颗粒基本分散，部分胶结但一碰就散，湿润时用手拍击表面偶有水印，无黏着感觉。
细砂：大部分颗粒与粗粒米粉近似，干燥时颗粒大部分分散，少量胶结，部分稍加碰撞即散，湿润时用手拍击表面有水印，偶有轻微黏着感觉。
粉砂：大部分颗粒与细米粉近似，干燥时颗粒大部分分散，部分胶结，稍有压力可分散，湿润时用手拍击表面有显著翻浆现象，有轻微黏着感觉。
在观察颗粒粗细进行分类时，应将鉴别的土样从表中颗粒最粗类别逐级查对，当首先符合某一类的条件时，既按该类土定名。
3.黏性土的现场鉴别黏土：湿润时用刀切切面光滑，有黏刀阻力。
湿土用手捻摸时有滑腻感，感觉不到有砂粒，水分较大，很黏手。
干土土块坚硬，用锤才能打碎；湿土易黏着物体，干燥后不易剥去。
湿土捻条塑性大，能搓成直径小于0.5mm的长条（长度不短于手掌），手持一端不易断裂。
粉质黏土：湿润时用刀切切面平整、稍有光滑。
湿土用手捻摸时稍有滑腻感，感觉到有少量砂粒，有粘滞感。
干土土快用力可压碎；湿土易黏着物体，干燥后不易剥去。
湿土捻条有塑性，能搓成直径为2~3mm的土条。
4.粉土的现场鉴别湿润时用刀切切面粗糙、不光滑。
湿土用手捻摸时有轻微黏滞感，感觉到砂粒较多。
干土土快用手捏或抛扔时易碎；湿土不易粘着物体，干燥后一碰即掉。
湿土捻条塑性小，能搓成直径为2~3mm的短条。

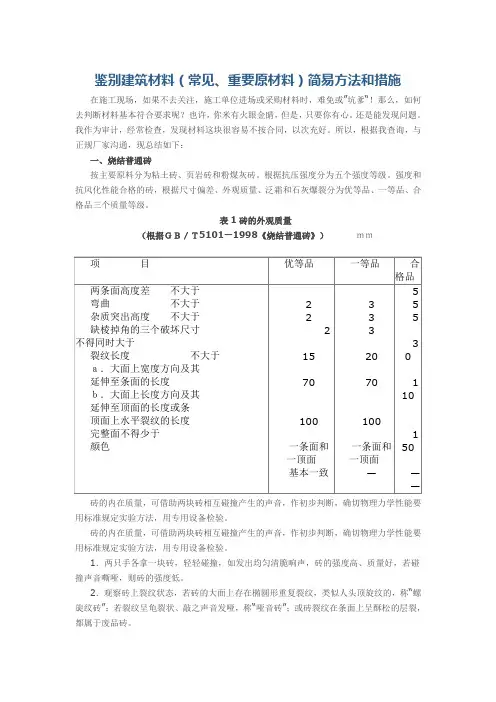

3．观察砖的颜色：若砖表面呈黄色，打开砖的断面，有明显生土心；若内燃砖，砖心呈灰黑色，含有大量未燃碳粒，称“欠火砖”，也属废品。
国家历年来质量监督抽查，发现砖的质量问题主要有：1．外观质量：裂纹、尺寸偏差超标，杂质突出，磕碰硬伤，均属废品；2．抗冻性能不合格；3．石灰爆裂性能不合格；4．影响建筑质量的欠火砖，酥砖，螺旋砖，裂纹砖多次发现；5．强度标号不合格。
二、水泥据查，水泥质量与当地质检部门是否负责有关，查的严质量当然好，就怕用过期的，其质量问题较为突出。
水泥质量的简易检查方法。
1．包装：包装袋上应有厂名、品种、标号、批号、包装日期、生产许可证编号。
包装袋两侧应印有水泥名称和标号，水泥品种不同，所用印刷色不同：硅酸水泥和普通硅酸盐水泥用红色；矿渣水泥用绿色；火山灰和粉煤灰水泥用黑色。
水泥生产许可证编号为ＸＫ23－001。
2．色泽：硅酸盐水泥呈灰色或深灰色；火山灰灰质水泥用红矸石或碎砖作混合材时呈红色。
3．袋重：水泥可以袋装或散装，袋装水泥每袋净重50ｋｇ，且不得少于标志重量的98％。
随意抽取20袋水泥总重量不得小于1000ｋｇ。
4．生产日期：超过三个月须重新化验确定质量。
水泥包装袋对水泥质量起着重要保护作用，为此国家制定了强制性标准，要求复膜塑编袋的制袋基材单位面积质量应≥90ｇ／ｍ2，复膜层厚度≥0．025ｍｍ，整袋单位面积质量不低于110ｇ／ｍ2，基材拉断力比值，横向＞650Ｍ。
国家有关部门于1996年发文明令淘汰无复膜塑编水泥袋及二标二再等劣质水泥袋。
但近年来市场监督抽查发现，一些水泥生产企业，用劣质水泥包装袋降低成本，获取非法利润。
劣质水泥包装袋的危害主要有以下三方面：一是不能保证水泥质量。
根据对塑编水泥包装袋防潮性能对水泥质量影响的检测结果，在相同环境下，劣质塑编袋和标准纸袋包装的水泥同样存放14ｄ，劣质塑编袋包装的水泥强度下降40％，必然会给建设工程质量埋下隐患。
而纸袋包装的水泥质量基本不变。
金属材料的现场鉴别 2010年03月25日09:22 国际模具网生意社03月25日讯现场鉴别钢铁材料最简易的方法是火花鉴别法、色标鉴别法等。
一、火花鉴别法1.火花的构成图1 火花束钢材在砂轮上磨削时所射出的火花由根部火花、中部火花和尾部火花构成火花束。
如图1所示。
磨削时由灼热粉末形成的线条状火花称为流线。
流线在飞行途中爆炸而发出稍粗而明亮的点称为节点。
火花在爆裂时所射出的线条称为芒线。
芒线所组成的火花称为节花。
节花分一次花、二次花、三次花不等。
芒线附近呈现明亮的小点称为花粉。
火花束的构成如图2所示。
图2 火花束的组成由于钢材的化学成分不同，流线尾部出现不同的尾部火花，称为尾花。
尾花有苞状尾花、菊状尾花、狐尾花、羽状尾花等。
如图3所示。
图3 各种尾花形状a)苞状尾花b)狐尾花c)菊状尾花d)羽状尾花2.常用钢的火花特征碳素钢随着含碳量增加，流线形式由挺直转向抛物线，流线逐渐增多，火束长度逐渐缩短，粗流线变细，芒线逐渐细而短，由一次瀑花转向多次爆花，花的数量和花粉也逐渐增多，光辉度随着含碳量的升高而增加，砂轮附近的晦暗面积增大。
在砂轮磨削时，手感也由软而渐渐变硬。
图4 15钢的火花15钢的火花特征：火花流线多，略呈弧形。
火束长，呈草黄色，带红。
芒线稍粗。
爆花呈多分叉，一次爆花，如图4所示。
图5 40钢的火花40钢的火花特征：整个火束呈黄而略明亮。
流线较细、多分叉而长。
爆花接近流线尾端，呈多叉二次爆裂。
磨削时手感反抗力较弱，如图5所示。
图6 T13钢的火花T13钢的火花特征：火束短粗，中暗红色。
流线多，细而密。
爆花为多次爆裂，花量多并重叠，碎花、花粉量多。
磨削时手感较硬，如图6所示。
图7 W18Cr4V火花特征合金钢火花的特征与加入合金元素有关。
例如Ni、Si、Mo、W等有抑制爆裂的作用，而Mn、V、Cr却可以助长爆裂，所以对合金钢火花的鉴别较难掌握。
图7是高速钢W18Cr4V的火花特征。
W18Cr4V火花束细长，流线数量少，无火花爆裂，色泽是暗红色。
根部和中部为断续流线，尾花呈狐状。
二、色标鉴别法生产中为了表明余屑材料的牌号、规格等，在材料上需要做一定的标记，常用的标汇方法有涂色、打印、挂牌等。
金属材料的涂色标志是以表示钢种、钢号的颜色，涂在材料端面，成捆交货的钢应涂在同一端的端面上，盘条则涂在卷的外侧。
在生产中可以根据材料的色标对钢铁材料进行鉴别。
三、断口鉴别法材料或零部件因受某些物物理、化学或机械因素的影响而导致破断所形成的自然表面称为断口。
生产现场常根据断口的自然形态来判定材料的韧脆性，还可以据此判定相同热处理状态的材料含碳量的高低。
若断口呈纤维状，无金属光泽，颜色发暗，无结晶颗粒，且断口边缘有明显的蛆性变形特征，则表明钢材具有良好的塑性和韧性，含碳量较低；若材料断口齐平，呈银灰色，具有明显的金属光泽和结晶颗粒，则表明材料属于脆性断裂；而过共析钢或合金钢经淬火及低温回火后，断口常呈亮灰色，具有绸缎光泽，类似于细瓷器断口特征。
四、音响鉴别生产现场有时也可采用敲击辨音来区分材料。
例如，当原材料钢中混入铸铁材料时，由于铸铁的减振性较好，敲击时声音较低沉，而钢材敲击时则可发出较清脆的声音。
所以可根据钢铁敲击时声音的不同，对其进行初步鉴别，但有时准确性不高。
而当钢材之间发生混淆时，因其声音比较接近，常需采用其它鉴别方法进行判别。
沙子现场鉴别用手抓一把，用力的攥紧，让沙子成为一团把手里的沙子放回，这时候你的手上会粘留一些剩余的沙子，用力甩掉手上的沙子，看看手上残存的一些沙子颗粒，只要手上残留的是沙子就可以了，如果你看到的是土，那么这些沙子就不能用了，含土量过高会影响水泥的粘结性，硬度也会减弱；一般只有水泥表面找平才会用细沙子，我们家里铺设瓷砖都用中沙，而且最好是水洗沙，南方叫河沙；建筑用石子的现场鉴别建筑石料石子是建筑材料市场中重要的供应品之一，石子的好坏是建筑质量保证的重要因素之一。
那么石子石料是如何制作生产的，又如何辨别石子的好坏呢？石子的质量又是受哪些因素影响呢？在石料购买中又该注意哪些细节呢？洛阳宝峰重型矿山机械有限公司是专业的矿山设备生产商，在石料生产线的设计研发中有多年成功经验，是市场的开拓者和技术的领航者，下面就由洛阳宝峰专业技术专家回答这些问题：最初的石料都是采用的鹅卵石等自然的石料，数量少而且质量上也有很大的差别，另外一种途径就是破山等爆破产生，或者人工用锤子破碎而得，成本是相对的贵。
在60年代，有一个特殊的职业，就是专门为桥梁等制作石料的工人。
随着科技的发展和市场的需求，专业的石料生产线已经非常成熟，如常见的反击锤式破碎机的石料生产线，生产能力强，成料效果好，已经成为应运最广泛的石料石子生产线了。
石子的质量一般难以很严格的划分，只能大概区分。
比如，用外观来大体判断石子质量的方法。
主要看石子的外观的成色，光亮的就比较好，没有光亮的质量就不好。
还有根据石料中碎末的比例（有些会进行人工清理），碎的比较多的质量不好。
判断石子的质量好坏最简单的实验方法就现场用锤子砸。
硬度越高质量越好，反之质量就低。
随着机械的话的生产，从原料（直接爆破得到的不规则的石块）经过运输到石料厂里，先大破再细破，经振动筛分选后分成大小不同的石料，然后转运到市场，则完成了整个生产过程。
影响石子石料的主要因素就是原材料的质量，如原料的硬度较高，则石料的硬度教高，反之亦然。
另外也会收到机械设备的影响，一次成型的石料比多次撞击石料的各项属性都要好，这也是反击式破碎机受欢迎的重要原因之一（反击锤式破碎机能够使得一次成型的石料比例大大增加）。
购买石料一般没有什么特别注意的地方，主要需要注意的是购买的石料石子是否是自己当时选购的石料，是否掺杂了其他石料。
建筑用石子的学名叫粗骨料，其粒径大于5mm，通常为碎石或卵石，其技术标准如下：1、颗粒级配及最大粒径：在钢筋混凝土结构工程中，粗骨料的最大粒径不得超过结构尺寸截面的1/4,同时不得大于钢筋间最小净距的3/4。
对于混凝土实心板，可允许采用最大粒径可达1/3板厚，但最大粒径不得超过40mm。
对于泵送混凝土，碎石的最大粒径应不大于输送管径的1/3，卵石的最大粒径应不大于输送管径的1/2.5。
2、有害杂质和针、片状颗粒：骨料中所含的泥块、淤泥、细屑、硫酸盐、硫化物和有机物等有害物质，其含量应符合有关标准的规定；另外，骨料中严禁混入煅烧过的白云石或石灰石块。
重要工程混凝土所使用的碎石或卵石，还应进行碱活性检验，以确定其适用性。
骨料中针、片状颗粒含量符合有关标准的规定。
混凝土砖质量识别近来，一些地区有工地因使用了劣质混凝土砖和劣质砂浆，以及施工不当而导致建筑物出现倒塌质量事故在电视上曝光，使得人们对新墙材心存疑虑，对混凝土砖的生产应用产生了不良影响。
混凝土砖是国家推广应用的一种新型墙体材料。
2003年浙江省颁布了工程建设标准《混凝土多孔砖建筑技术规程》，2004年国家颁布了《混凝土多孔砖》行业标准，2007年国家颁布了《混凝土实心砖》国家标准。
混凝土砖在工程中应用已有多年时间，其各项物理性能和墙体性能均具备了替代粘土砖的条件，产品具有墙面平整、粉刷层薄、损耗低以及免烧、利废等优点，它的推广使用有助于减少实心粘土砖和烧结多孔砖的生产和使用，应用情况总体良好。
但是，与其他商品一样，某些生产商为了自己的私利，降低产品质量，甚至不惜制假造假。
劣质奶粉、冒牌假烟假酒有，同样，墙材市场中也会有一些生产条件差，生产规模小，没有经过有关部门监管认定的不符合质量要求的混凝土砖产品流入市场，甚至是偷工减料的劣质产品。
对此，墙改、质量技术监督、工商等有关部门对市场上的墙材产品质量应加强监督管理，同时应用单位在购买和使用混凝土砖时要做好质量鉴别把关。
建筑材料质量是建筑物质量的一大重要因素，在建造过程中不合格的建筑材料是不允许上墙使用的。
只有把上墙的建筑材料质量把关好了，建筑物的质量才能得到保障。
墙体材料作为其中一种重要的建筑材料，需要建设、施工、监理等单位在采购、使用中对其质量进行认真把关。
据我们举办新墙材应用技术培训班上有些施工人员、建筑工匠反映，觉得上墙的混凝土砖质量较难把握，在这里我们提供几点简单的把握和识别的方法，供大家在采购、应用混凝土砖时参考。
1、检查资质，采用经浙江省新墙办认定的产品。
凡是符合国家和省有关产业政策要求的墙材产品，都经过质量技术监督部门的监督检测和浙江省新墙办“新墙材产品认定”。
因此，购买时要注意生产企业有无《浙江省新型墙体材料产品认定证书》，向生产企业索取《认定证书》和《产品检测报告》以及《产品合格证》。
不用无证产品。
2、现场考察，采购生产条件好的企业产品。
一家年生产规模3000万标砖的企业，产品堆放场地需要10亩以上土地，否则，产品无法做到28天以上的保养期。
到厂家实地考察以后，看其生产条件可以对产品质量作出初步判断。
不用生产场地狭小、设备简陋的产品。
3、价格适中，采用市场平均价格产品。
因为在产品社会生产成本基本稳定的情况下，降低价格必定会以减少水泥掺入量、降低产品质量为代价的。
不购买价格特别便宜的产品。
4、目测检查。
观颜色：青灰色的强度好、收缩小，偏黄色的含泥多强度差、收缩大；听声音：用两块砖对碰钢声好的强度高，钢声差或者是泥土块声音的强度低；查干湿：砸破砖块看内部，干燥的使用后不容易产生裂缝，潮湿的收缩大容易产生裂缝；看外观：尺寸标准、棱角分明、不易破碎的质量好，缺角掉棱破碎多的质量差。
不使用目测不过关的产品。
5、抽样复检。
3－5万块为一批次，大堆随机抽样送有关部门复检测试，测试合格的才使用。
强度等级：多孔砖在MU10（10 Mpa）以上、实心砖在MU15（15 Mpa）以上为合格。
不用测试不合格的产品。
6、进场保管。
砖块进场后要采取覆盖防雨和垫高防潮措施，保证上墙砖块干燥。
不用被雨水淋湿和底部浸水的砖块。
如果认真地按照上述6点去把握，基本上能够使上墙混凝土砖的质量得到保证。
同时，再按《浙江省混凝土多孔砖建筑技术规程》要求，配以规范的设计，规范的施工，就能够进一步保证建筑物墙体达到满意的质量要求。
