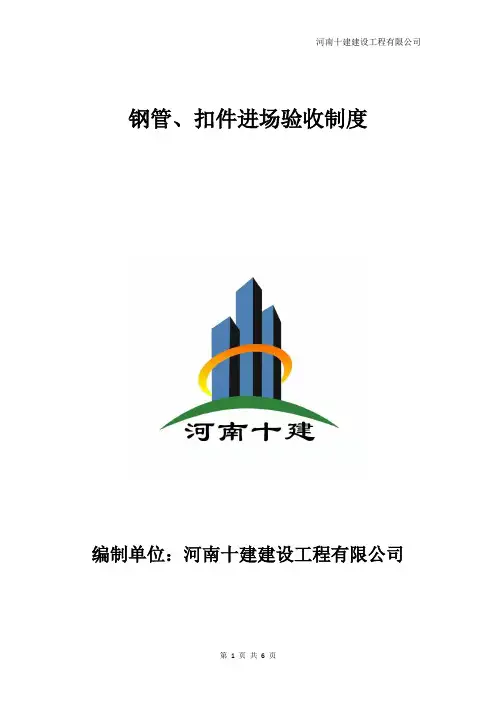

钢管、扣件进场验收制度编制单位:河南十建建设工程有限公司钢管、扣件进场验收制度第一条、目的为了加强钢管、扣件进场管理,确保安全生产,提高钢管、扣件的合格率,更好的为施工生产服务,杜绝安全事故的发生,根据《建设工程安全生产管理条例》和《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)特制定本制度。
第二条、(适用范围)本规定适用于公司所属施工项目新建、扩建、改建、装饰装修的房屋建筑和市政基础设施工程施工项目。
第三条、项目施工单位职责应履行以下主要职责:1、建立生产厂家、租赁单位合格供应商名录,并选用合格钢管和扣件。
2、签订示范合同;钢管、扣件使用的施工项目签订的购销、租赁合同,应严格按照国家相关法律规程要求及公司编制的《建设工程用钢管、扣件租赁合同示范文本》内容签定,明确钢管、扣件的数量、质量保证书编号、规格型号、使用时限、维修保养职责等信息,书面合同报送监理单位进行审查、备案。
3、严格材料进场验收。
施工项目应按进场批次对钢管、扣件及其五金配件质量进行抽检,对于严重锈蚀、变形、出现裂纹等不符合标准的钢管,以及重量不足或外观变形、出现裂缝、螺栓出现滑丝等不符合标准的扣件,应责令退场;不合格数量超过国家检验批次件标准的,应责令整个批次退场4、钢管、扣件应按规定进行送样复试。
施工项目应在监理单位见证下对现场用于承重体系的钢管、扣件进行抽样,委托相关检测机构进行复试,每个工地钢管、扣件复试批次不得少于 1 次。
复试钢管不得少于 3 根;直角扣件不少于16 只;对接、旋转扣件不少于8 只。
复试扣件不合格数量超过国家检验批次件标准的,应责令退场;更换批次重新复试仍然不合格。
5、施工项目应当在施工现场对钢管扣件有序分类堆放,建立钢管扣件现场使用管理台账,记录产权单位、生产厂家、规格数量、进出场时间及使用管理情况等。
6、强化现场抽查。
现场脚手架、模板支撑承重支架施工前以及搭设过程中的抽样检查及验收工作。
脚手架检验批质量验收记录一、项目背景:脚手架是建筑工程中常用的临时工程搭建工具,对其质量的验收是保证工程安全的重要环节。
为确保脚手架质量达到标准要求,本文对脚手架检验批质量验收工作进行记录和总结,以供参考。
二、检验标准:1.《脚手架设计安装使用与拆除技术规程》(GB 50032-2013);2.《建筑施工五金件通则》(GB/T 12013-2009);3.国家相关法律法规的规定。
三、检验内容:1.脚手架的材料质量和规格是否符合要求;2.脚手架的组装是否正确,结构是否牢固;3.脚手架的搭建是否符合设计要求,是否满足使用功能;4.脚手架的安全措施是否到位,是否配备了必要的防护设施;5.脚手架的使用情况是否合理,是否存在明显的质量问题。
四、检验方法:1.现场检查:对脚手架进行实地检查,查看材料的质量和规格,检查组装方式,核实搭建是否符合设计要求。
2.技术测试:通过对脚手架的质量进行抽样测试,检测其抗弯、抗压等性能指标是否符合标准要求。
五、质量验收记录:1.检验时间:2022年10月18日;2.检验人员:张经理、李工程师;3.检验地点:XX工地;4.检验项目:4.1 脚手架材料验收结果:- 钢管:规格符合要求,无明显质量问题;- 脚手架扣件:牢固度良好,无锈蚀和变形现象;- 横杆和纵杆:长度符合要求,无明显损伤。
4.2 脚手架组装验收结果:- 脚手架搭建按照设计图纸要求进行,结构牢固,连接件无松动现象;- 脚手架支座设置合理,松动现象较少;- 脚手架底座稳定,基础牢固。
4.3 脚手架安全措施验收结果:- 脚手架配备了必要的安全防护设施,包括安全网、扶手等;- 脚手架上设置了警示标识,提醒工人注意安全;- 操作区域干净整洁,无障碍物妨碍工人安全。
4.4 脚手架使用情况验收结果:- 脚手架使用时无明显异动和松动现象;- 工人正确使用安全带,注意自身安全;- 未发现脚手架存在施工质量问题,整体质量满足要求。
六、结论与建议:在本次脚手架检验批质量验收中,经过检验人员的仔细检查和分类验收,脚手架的质量达到了相关标准要求,并且在使用中没有发现明显的质量问题。

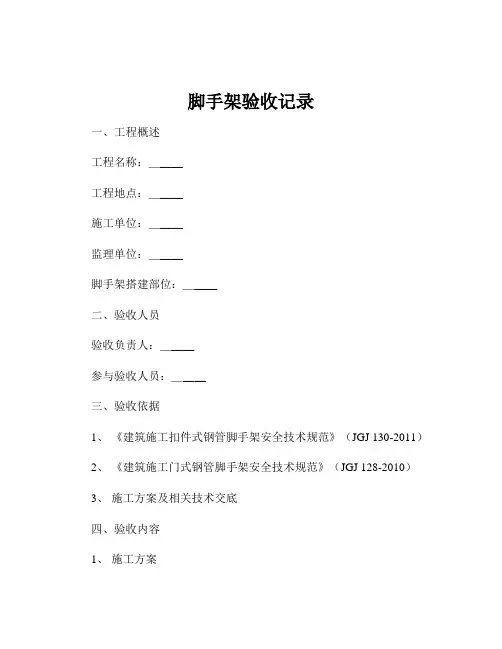

脚手架验收记录一、工程概述工程名称:_____工程地点:_____施工单位:_____监理单位:_____脚手架搭建部位:_____二、验收人员验收负责人:_____参与验收人员:_____三、验收依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)2、《建筑施工门式钢管脚手架安全技术规范》(JGJ 128-2010)3、施工方案及相关技术交底四、验收内容1、施工方案检查脚手架施工方案是否经过审批,内容是否完整、可行。
方案中是否对脚手架的类型、搭设高度、立杆间距、横杆步距等参数进行了明确规定。
施工方案是否包含了脚手架的基础处理、连墙件设置、剪刀撑布置等关键部位的施工方法和要求。
2、基础观察脚手架基础是否平整、坚实,有无积水现象。
对于回填土基础,检查是否进行了分层夯实,压实系数是否符合要求。
基础是否设置了排水措施,以防止雨水浸泡。
检查立杆底部是否设置了垫板或底座,其规格是否符合要求。
3、立杆测量立杆的间距是否符合施工方案的要求,纵向间距和横向间距偏差是否在允许范围内。
检查立杆的垂直度,偏差是否不大于架体高度的 1/200,且不超过100mm。
立杆接长是否采用对接扣件连接,相邻立杆的接头是否错开布置,同步内隔一根立杆的两个相隔接头在高度方向错开的距离是否不小于500mm。
4、横杆测量横杆的步距是否符合施工方案的要求,偏差是否在允许范围内。
检查横杆的水平度,其偏差是否不大于 1/250,且全架长的水平偏差值不大于 50mm。
横杆接长是否采用对接扣件或搭接连接,搭接长度是否不小于1m,等间距设置 3 个旋转扣件固定。
5、剪刀撑检查剪刀撑的设置是否符合规范要求,是否在架体外侧周边及内部纵、横向每隔 5m~8m,由底至顶设置连续竖向剪刀撑,剪刀撑宽度是否为 5m~8m。
剪刀撑斜杆与地面的倾角是否在 45°~60°之间。
剪刀撑斜杆的接长是否采用搭接,搭接长度是否不小于 1m,且不少于 3 个旋转扣件固定。

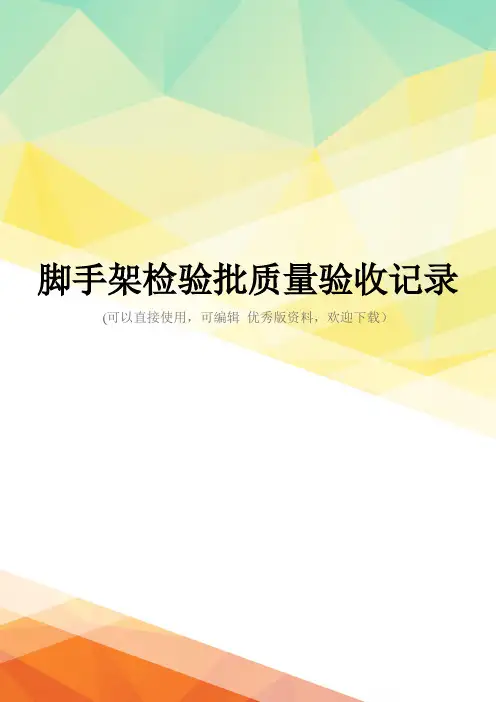

脚手架检验批质量验收记录(可以直接使用,可编辑优秀版资料,欢迎下载)脚手架搭设检验批质量验收记录钢管扣件式脚手架安全技术综合验收表工程名称:验收部位:脚手架质量验收标准一、脚手架应具备的基本条件:1. 脚手架要有足够的坚固性和稳定性。
施工期间在允许荷载和气候条件下,不产生变形、倾斜或摇晃现象,确保施工人员人身安全。
应装有牢固的梯子,以便工作人员上下和运送材料。
用起重装置起吊重物时,不准把起重装置和脚手架的结构相连接。
2。
按设计方案要求,脚手架作业面及荷载符合设计要求。
有足够的面积,能满足工人施工,材料工具存放的要求.3. 脚手架的受力结构应符合国家和行业有关安全规程、规范等要求,使其在承受设计作业荷载时具有足够的强度、刚度和稳定性。
在此基础上力求构造简单、装拆方便,并能多次周转使用.4。
搭设脚手架的材料规格、支搭标准要严格执行国家和行业有关安全规程、规范等要求。
在此基础上可因地制宜,就地取材,尽量节约架子用料。
5。
应根据工作任务,应制定完善的脚手架设计方案和支搭方案及拆除方案。
二、脚手架的质量技术要求:脚手架的搭设质量是保证适用、坚固、稳定、安全的关键。
控制质量的主要环节是:1. 脚手架的搭设标准:横平竖直、连接牢固,底脚着实,层层拉牢,支撑挺直,通畅平坦,安全设施齐全、牢固。
2. 脚手架的允许载荷:搭设的脚手架以可承受施工均布荷载300公斤/米2为准,使用时施工均布荷载不得超过200公斤/米2,脚手架应由搭设负责人注明允许荷载。
3. 脚手架的材料要求:木杆应采用剥皮的杉木或其它各种坚韧的硬木,禁止使用杨木、柳木、桦木、椴木、油松和其它腐朽、折裂、枯节、破裂严重和杆头破损等易折木杆.严禁使用固定螺栓损坏、竹片破损、木棱断裂、螺栓孔大于10mm的木竹脚手板。
4. 脚手架各杆件的小头尺寸要求:立杆和斜杆(包括斜撑、抛撑、剪刀撑)的小头直径不应小于7厘米。
大横杆、小横杆的小头直径不应小于8厘米;直径小于8厘米大于7厘米的横杆可两根并成一根绑定后使用.5。

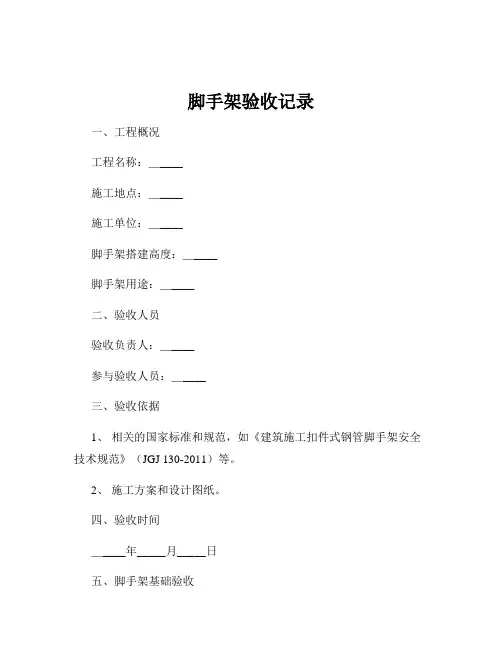

脚手架验收记录一、工程概况工程名称:_____施工地点:_____施工单位:_____脚手架搭建高度:_____脚手架用途:_____二、验收人员验收负责人:_____参与验收人员:_____三、验收依据1、相关的国家标准和规范,如《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)等。
2、施工方案和设计图纸。
四、验收时间_____年_____月_____日五、脚手架基础验收1、基础是否平整坚实,无积水,垫板是否符合要求。
观察基础表面,没有明显的凹凸不平和松软现象。
垫板材质为木质,厚度不小于 50mm,且放置平稳。
2、基础周边排水是否畅通。
检查基础周边的排水设施,排水沟通畅,能够有效地排除雨水。
六、立杆验收1、立杆间距是否符合设计要求。
用尺子测量立杆间距,与施工方案中的设计值进行对比,偏差在允许范围内。
2、立杆垂直度是否满足规范要求。
采用吊线锤的方法检查立杆的垂直度,偏差小于 H/500 且不大于100mm(H 为脚手架高度)。
七、横杆验收1、横杆步距是否符合施工方案。
测量横杆步距,与方案中的数值相符。
2、横杆水平度是否良好。
肉眼观察横杆,没有明显的弯曲和倾斜。
八、剪刀撑验收1、剪刀撑的设置是否符合规范。
按照规范要求,在脚手架的外侧两端、转角及中间间隔不超过 15m 的立面上,各设置一道剪刀撑,并由底至顶连续设置。
2、剪刀撑的角度和搭接长度是否正确。
剪刀撑的斜杆与地面的夹角在 45° 60°之间,搭接长度不小于 1m,且采用不少于 2 个旋转扣件固定。
九、连墙件验收1、连墙件的数量、位置和间距是否正确。
对照施工方案,检查连墙件的设置数量、位置和间距,均符合要求。
2、连墙件的连接是否牢固可靠。
用力拉扯连墙件,没有松动现象。
十、防护栏杆和脚手板验收1、防护栏杆的高度和设置是否符合要求。
防护栏杆高度为 12m,上横杆距脚手板面 12m,下横杆距脚手板面06m,设置牢固。
(脚手架用)钢管进场验收记录(B-6-09)
编号:
工程名称: 湖南华强电气有限公司汽车节能全封变频卧式涡漩压缩机示范工程生产车间二和宿舍 栋号
验收产品名称 (脚手架用)钢管 验收日期 2014年 月 日
规格型号 φ48×3.5mm
进场数量(m/t) 12000根
检查项目 验收记录 验收结论
资料
审查
租赁单位是否有营业执照;
钢管材料是否有产品质量合格证及质量检验报告。
外观
质量
从现场使用的脚手架钢管中,抽样进行外观检查:钢管表面平直
光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划
道;钢管外径、壁厚、端面等的偏差符合规定;钢管涂有防锈漆;
在锈蚀严重的钢管中抽取三根(锈蚀检查应每年一次),在每根
锈蚀严重的部位横向截开取样检查,表面锈蚀深度符合规定(当
锈蚀深度超过规定值时不得使用);钢管弯曲变形符合规定
脚手架
钢管允
序号 项 目 允许偏差检查记录
1 焊接钢管外径48(㎜) ±0.5
焊接钢管壁厚3.6(㎜) ±0.36
2 钢管两端面切斜偏差 1.70
3 钢管外表面锈蚀深度mm ≤0.18
许偏差
△(㎜)
的检查
与记录
4
钢管弯曲各种杆件钢管的端部弯曲L≤≤5
立杆钢管弯曲3m<L≤4m 4m<L≤6.5m ≤12
≤20
水平杆、斜杆的钢管弯曲L≤6.5m ≤30
现场抽
样检测
是否进行抽样检测,检测结论是否合格
其他
验收
结论
租赁单位验收意见:
签字: 盖章 年 月 日
施工单位验收意见:
材料员: 安全员: 项目负责人: 盖章 年 月 日
监理单位验收意见
专业监理工程师签字: 盖章 年 月 日
说明:1、本表是根据JGJ130-2011规范中较重要条款制定,除应按本表要求进行验收外,还应
依照相关规范标准进行验收;
2、材料进场分批次验收,按JGJ130-2011附录D执行。
(脚手架用)扣件进场验收记录(B-6-09-01)
编号:
工程名称 湖南华强电气有限公司汽车节能全封变频卧式涡漩压缩机示范工程生产车间二和宿舍 栋号
验收产品名
称
(脚手架用)扣件 验收日期 2014年 月 日
规格型号
进场数量
(只)
36000
检查项目 验收记录 检查记录
资料审查
租赁单位是否有营业执照,租赁双方是否签订租赁合同;
生产厂家的产品质量合格证等资质材料是否齐全;
是否有法定检测单位的质量检测报告;
扣件表面
产品的规格、商标是否在醒目处铸出,字迹、图案是否清晰、完
整
不得有裂缝、气孔,不宜有疏松、砂眼或其他影响使用性能的铸
造缺陷。铸件表面无粘砂、毛刺、氧化皮,扣件表面是否进行防
锈处理
螺栓
(1)材质应符合《优质碳素结构钢》(GB/T699-1999)中的Q235A
级钢的有关规定。
(2)螺纹应符合《普通螺纹基本尺寸》(GB/T196-2003)的规定。
(3)螺栓M12总长为72mm,螺母M12,对边宽度为22mm,厚度
为14mm,垫圈M12,旋转扣件中心铆钉直径为14mm,其他铆钉
直接为8mm,螺栓不得滑丝。
扣件性能
与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好。
扣件活动部位转动灵活,旋转扣件的两旋转面间隙应不大于
1.0mm。
扣件铆钉是否牢固,铆接头是否大于铆孔直径1㎜,是否有裂纹
扣件活动部位是否灵活,旋转扣件两旋转面间隙是否小于1mm
旧扣件是否裂缝、变形
现场抽样检测报告是否合格
其他
验收结论
租赁单位验收意见:
签字: 盖章: 年 月
日
施工单位验收意见:
材料员: 安全员: 项目负责人: 盖章: 年 月
日
监理单位验收意见:
专业监理工程师签字: 盖章: 年 月
日
说明:1、本表是根据JGJ130-2011、GB15831-2006规范中较重要条款制定,除应按本表要求进
行验收外,还应依照相关规范标准进行验收;
2、钢管扣件脚手架的构件进场分批次验收,按JGJ130-2011附录D表执行。
