单片微机原理及应用徐春辉习题答案ATS单片机的存储器扩展习题答案

单片微机原理及应用课后习题答案第一章单片机基础1-1单片机的发展分为几个阶段？答：到目前为止，单片机的发展大致分为五个阶段：第一阶段：单片机发展的初级阶段。

第二阶段：低性能单片机阶段。

第三阶段：高性能单片机阶段。

第四阶段：16位MCU。

第五阶段：单片机在集成度、功能、速度、可靠性、应用领域等方面向更高水平发展。

1-2说明单片机的主要应用领域？答：由于单片机具有体积小、重量轻、价格便宜、功耗低、易扩展、可靠性高、控制功能强及运算速度快等特点，在国民经济建设、军工产品及家电器等领域得到了广泛的应用。

主要是：① 工业自动化；② 智能仪器；③ 消费电子产品；④ 表达⑤ 军品；⑥ 终端和外部设备控制；⑦ 多机分布式系统。

1-3mcs-51系列单片机芯片包括哪些功能部件？每个功能部件的功能是什么？答：MCS-51系列列单片机的内部结构：1.中央处理器cpu。

其主要完成单片机的运算和控制功能，mcs-51系列单片机的cpu不仅可以处理字节数据，还可以进行位变量的处理。

2.片内数据存储器ram。

ram用于存储单片机运行中的工作变量、中间结果和最终结果等。

3.片内程序存储器rom/eprom。

程序存储器既可以存放已编制的程序，也可以存放一些原始数据和表格。

4.特殊功能寄存器sfr。

sfr用以控制和管理内部算术逻辑部件、并行i/o口、定时/计数器、中断系统等功能模块的工作。

5.并行口。

一共有4个8位的并行i/o口：p0、p1、p2、p3。

p0是一个三态双向口，可作为地址/数据分时复用口，也可作为通用i/o口。

p1只能作为通用i/o口。

p2可以作为通用i/o口，也可作为在单片机扩展外部设备时，高8位地址总线使用。

p3除了作为通用准双向i/o接口外，各引脚还具有第二功能。

6.串行口。

有一个全双工的串行口，可以实现单片机与外设之间数据的逐位传送。

7.定时/计数器。

可以设置为定时方式或计数方式。

1-4mcs-51系列MCU的引脚中有多少条I/O线？它们类似于单片机的外部地址总线和数据总线什么关系？地址总线和数据总线各是多少位？说明准双向口的含义？答：mcs-51一共共有32个I/O引脚。

练习与思考题51. 用于程序设计的语言分为哪几种？它们各有什么特点？答：51系列单片机的编程语言可以分为汇编语言和高级语言（如C语言）两种，各自的特2. 说明伪指令的作用。

“伪”的含义是什么？常用的伪指令有哪些？其功能是什么？答：伪指令是在“机器汇编”过程中，用来对汇编过程进行某种控制或者对符号和标号进行赋值。

“伪”的含义是指这些指令不属于指令系统中的指令，汇编时也不产生机器代码。

常用伪指令有ORG、EQU、DATA、DB、DW、DS、BIT 、END。

功能：ORG --指出后面程序块或数据块在程序存储器中存放的起始地址。

EQU --赋值命令DATA--对数据地址或代码地址赋予规定的字符名称DB --定义字节数据DW --定义字数据DS--从指定的地址单元开始，保留若干单元备用。

BIT --定义位地址符号命令END --汇编结束命令3. 设常量和数据标号的定义为：ORG 2000HDAT1：DB 1， 2， 3， 4， 5DAT2：DB ‘ABCD’DAT3：DW 1200H，-2TAB：DW DAT1， DAT3（1）画出上述数据或地址的存储形式。

（2）写出各标号的地址。

答：（1）地址（2）DAT1=2000H； DAT2=2005H；4. 编写双字节加法程序。

要求：被加数放在内部RAM的30H（高字节）、31H（低字节）单元中，加数存放在内部RAM的32H（高字节）和33H（低字节）中，运算结果放存放在30H，31H中，进位存放在位寻址区的00H位。

答：ORG 0000HMOV A, 31HADD A, 33HMOV 31H, AMOV A, 30HADDC A, 32HMOV 30H, AMOV 00H, CSJMP $END5. 试编写程序，找出片内RAM 30H～5FH单元中无符号数的最大数，并将结果存入60H单元。

答： ORG 0000HMOV R0, #30HMOV R7, #2FHMOV A, @R0AGAIN: INC R0MOV B, ACLR CSUBB A, @R0JNC L1MOV A, @R0AJMP L2L1: MOV A, BL2: DJNZ R7, AGAINMOV 60H, ASJMP $END6．试编写程序，统计片内RAM的20H～5FH单元中出现55H的次数，并将统计结果送60H 单元。

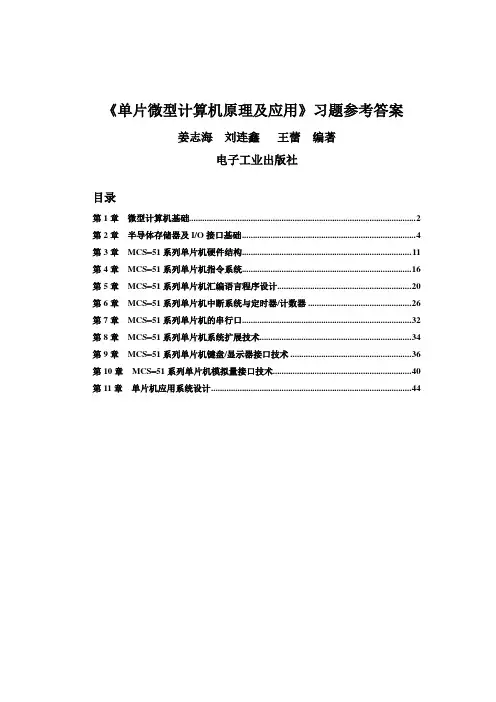

《单片微型计算机原理及应用》习题参考答案姜志海刘连鑫王蕾编著电子工业出版社目录第1章微型计算机基础 (2)第2章半导体存储器及I/O接口基础 (4)第3章MCS-51系列单片机硬件结构 (11)第4章MCS-51系列单片机指令系统 (16)第5章MCS-51系列单片机汇编语言程序设计 (20)第6章MCS-51系列单片机中断系统与定时器/计数器 (26)第7章MCS-51系列单片机的串行口 (32)第8章MCS-51系列单片机系统扩展技术 (34)第9章MCS-51系列单片机键盘/显示器接口技术 (36)第10章MCS-51系列单片机模拟量接口技术 (40)第11章单片机应用系统设计 (44)第1章微型计算机基础1．简述微型计算机的结构及各部分的作用微型计算机在硬件上由运算器、控制器、存储器、输入设备及输出设备五大部分组成。

运算器是计算机处理信息的主要部分；控制器控制计算机各部件自动地、协调一致地工作；存储器是存放数据与程序的部件；输入设备用来输入数据与程序；输出设备将计算机的处理结果用数字、图形等形式表示出来。

通常把运算器、控制器、存储器这三部分称为计算机的主机，而输入、输出设备则称为计算机的外部设备（简称外设）。

由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU（Central Process Unit）。

2．微处理器、微型计算机、微型计算机系统有什么联系与区别？微处理器是利用微电子技术将计算机的核心部件（运算器和控制器）集中做在一块集成电路上的一个独立芯片。

它具有解释指令、执行指令和与外界交换数据的能力。

其内部包括三部分：运算器、控制器、内部寄存器阵列（工作寄存器组）。

微型计算机由CPU、存储器、输入/输出（I/O）接口电路构成，各部分芯片之间通过总线（Bus）连接。

以微型计算机为主体，配上外部输入/输出设备、电源、系统软件一起构成应用系统，称为微型计算机系统。

第1章1．简述计算机的基本组成结构。

答：计算机的基本组成结构由输入设备、输出设备、运算器、控制器和存储器等五大部件构成。

2．简述单片微型计算机系统应用和开发的特点。

答：单片微型计算机系统应用和开发的特点是需要进行软硬两方面的设计和调试。

第2章1．为什么微型计算机要采用二进制？十六进制代码能为微型计算机直接执行吗？为什么要使用十六进制数？答：在所有数制中，只有二进制数最容易用电路来表达，据此构建的计算机结构也是最简单的。

十六进制代码不能为计算机直接执行，只有二进制代码才能为计算机所识别和执行。

二进制代码过于冗长，而其对应的十六进制数则更为简洁，而且此二种数制的相互转换非常方便，这就是常常使用十六进制数来表示其对应的二进制数的原因。

2．将下列各二进制数分别转换为十进制数和十六进制数。

（1）11010B （2）110100B （3）10101011B （4）11111B 答：（1）11010B=26=1AH （2）110100B=52=34H （3）10101011B=171=ABH（4）11111B=31=1FH3．将下列各数分别转换为二进制数和十六进制数。

（1）129D （2）253D （3）0.625 （4）111.111答：（1）129D＝10000001B=81H （2）253D＝11111101B=FDH（3）0.625=0.101B=0.AH （4）111.111=01101111.000111B=6F.1CH4．把下列十六进制数转换成十进制数和二进制数。

（1）AAH （2）BBH （3）C.CH （4）DE.FCH （5）ABC.DH （6）128. 08H答：（1）AAH=170=10101010B（2）BBH=187=10111011B（3）C.CH=12.75=1100.1100H（4）DE.FCH=222.984375=11011110.1111110B（5）ABC.DH=2748.8125=101010111100.1101B（6）128. 08H=296.03125=100101000.000015．什么叫原码、反码及补码？答：在机器数中，最高位为符号位，正数的符号位用0表示，负数的符号位用1表示，其余为该数的绝对值，这种表示法称为原码。

微机原理及应用（陈继红、徐晨）课后习题答案第三章8086/8088指令系统和寻址方式习题答案（部分）3.1总结计算机中十进制、二进制、八进制及十六进制数的书写形式。

123D、0AFH、77Q、1001110B分别表示什么计数制的数？答案：123D、0AFH、77Q、1001110B分别表示十进制、十六进制、八进制、二进制。

3.2字长为8位、16位二进制数的原码、补码表示的最大数和最小数分别是什么？答案：8位原码表示的最大数：（27-1）、8位补码表示的最大数：（27-1）、8位原码表示的最小数：-（27-1）、8位补码表示的最小数-27。

16最小数：-215。

3.3答案：7DH。

(2)255(3)7248H。

(4)509013E2H。

3.4答案：240D0F0H。

128D80H。

(3)11111111十进制数：255D；十六进制数：0FFH。

(4)01010101十进制数：85D；十六进制数：55H。

3.5把下列无符号十六进制数分别转换为十进制数和二进制数。

(1)FF(2)ABCD(3)123(4)FFFF答案：(1)FF十进制数：255D；二进制数；11111111B。

1010101111001101B。

(3)123十进制数：291D；二进制数；000100100011B。

(4)FFFF十进制数：65535D；二进制数；1111111111111111B。

3.6分别用8位二进制数和16位二进制数写出下列十进制数的原码和补码。

(1)16(2)-16(3)+0(4)-0(5)127(6)-128(7)121(8)-9 答案：(1)16800010000(2)-16800010000(3)+0800000000(4)-0800000000(5)127801111111(6)-128810000000(7)1218:01111001；16位二进制数原码:0000000001111001补码:0000000001111001。

《单片微型计算机原理及应用》习题参考答案姜志海刘连鑫王蕾编著电子工业出版社目录第1章微型计算机基础 (2)第2章半导体存储器及I/O接口基础 (4)第3章MCS-51系列单片机硬件结构 (11)第4章MCS-51系列单片机指令系统 (16)第5章MCS-51系列单片机汇编语言程序设计 (20)第6章MCS-51系列单片机中断系统与定时器/计数器 (26)第7章MCS-51系列单片机的串行口 (32)第8章MCS-51系列单片机系统扩展技术 (34)第9章MCS-51系列单片机键盘/显示器接口技术 (36)第10章MCS-51系列单片机模拟量接口技术 (40)第11章单片机应用系统设计 (44)第1章微型计算机基础1．简述微型计算机的结构及各部分的作用微型计算机在硬件上由运算器、控制器、存储器、输入设备及输出设备五大部分组成。

运算器是计算机处理信息的主要部分；控制器控制计算机各部件自动地、协调一致地工作；存储器是存放数据与程序的部件；输入设备用来输入数据与程序；输出设备将计算机的处理结果用数字、图形等形式表示出来。

通常把运算器、控制器、存储器这三部分称为计算机的主机，而输入、输出设备则称为计算机的外部设备（简称外设）。

由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU（Central Process Unit）。

2．微处理器、微型计算机、微型计算机系统有什么联系与区别？微处理器是利用微电子技术将计算机的核心部件（运算器和控制器）集中做在一块集成电路上的一个独立芯片。

它具有解释指令、执行指令和与外界交换数据的能力。

其内部包括三部分：运算器、控制器、内部寄存器阵列（工作寄存器组）。

微型计算机由CPU、存储器、输入/输出（I/O）接口电路构成，各部分芯片之间通过总线（Bus）连接。

以微型计算机为主体，配上外部输入/输出设备、电源、系统软件一起构成应用系统，称为微型计算机系统。

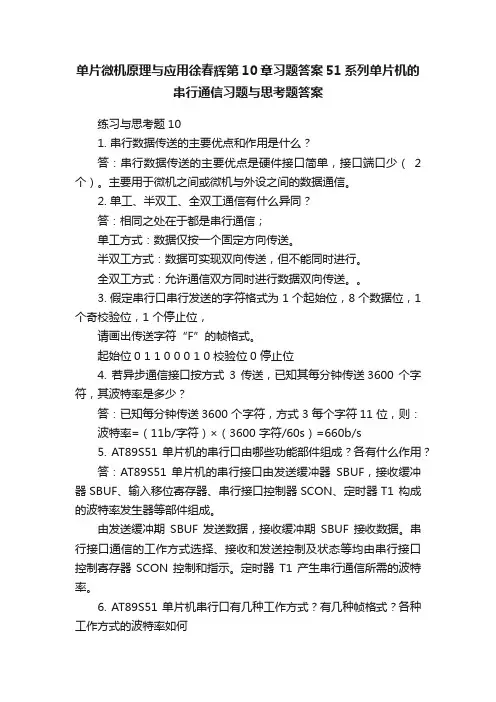

单片微机原理与应用徐春辉第10章习题答案51系列单片机的串行通信习题与思考题答案练习与思考题101. 串行数据传送的主要优点和作用是什么？答：串行数据传送的主要优点是硬件接口简单，接口端口少（2 个）。

主要用于微机之间或微机与外设之间的数据通信。

2. 单工、半双工、全双工通信有什么异同？答：相同之处在于都是串行通信；单工方式：数据仅按一个固定方向传送。

半双工方式：数据可实现双向传送，但不能同时进行。

全双工方式：允许通信双方同时进行数据双向传送。

3. 假定串行口串行发送的字符格式为 1 个起始位，8 个数据位，1 个奇校验位，1 个停止位，请画出传送字符“F”的帧格式。

起始位0 1 1 0 0 0 1 0 校验位0 停止位4. 若异步通信接口按方式3 传送，已知其每分钟传送3600 个字符，其波特率是多少？答：已知每分钟传送3600 个字符，方式 3 每个字符11 位，则：波特率=（11b/字符）×（3600 字符/60s）=660b/s5. AT89S51 单片机的串行口由哪些功能部件组成？各有什么作用？答：AT89S51 单片机的串行接口由发送缓冲器SBUF，接收缓冲器SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1 构成的波特率发生器等部件组成。

由发送缓冲期SBUF 发送数据，接收缓冲期SBUF 接收数据。

串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON 控制和指示。

定时器T1 产生串行通信所需的波特率。

6. AT89S51 单片机串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有 4 种工作方式：方式0、方式1、方式2、方式3；有3 种帧格式，方式 2 和3 具有相同的帧格式；方式0 的发送和接收都以fosc/12 为固定波特率，SMOD /32×定时器T1 的溢出率方式 1 的波特率=2SMOD方式 2 的波特率=2 /64×foscSMOD /32×定时器T1 的溢出率方式 3 的波特率=27. 为什么MCS-51 串行口的方式0 帧格式没有起始位（0）和停止位（1）？解答：串行口的方式0 为同步移位寄存器输入输出方式，常用于外接移位寄存器，以扩展并行I/O 口，一般不用于两个MCS-51 之间的串行通信。

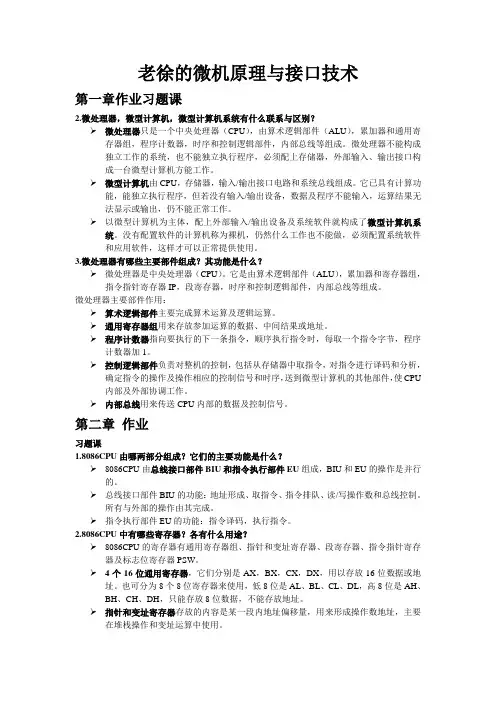

老徐的微机原理与接口技术第一章作业习题课2.微处理器，微型计算机，微型计算机系统有什么联系与区别？➢微处理器只是一个中央处理器（CPU），由算术逻辑部件（ALU），累加器和通用寄存器组，程序计数器，时序和控制逻辑部件，内部总线等组成。

微处理器不能构成独立工作的系统，也不能独立执行程序，必须配上存储器，外部输入、输出接口构成一台微型计算机方能工作。

➢微型计算机由CPU，存储器，输入/输出接口电路和系统总线组成。

它已具有计算功能，能独立执行程序，但若没有输入/输出设备，数据及程序不能输入，运算结果无法显示或输出，仍不能正常工作。

➢以微型计算机为主体，配上外部输入/输出设备及系统软件就构成了微型计算机系统。

没有配置软件的计算机称为裸机，仍然什么工作也不能做，必须配置系统软件和应用软件，这样才可以正常提供使用。

3.微处理器有哪些主要部件组成？其功能是什么？➢微处理器是中央处理器（CPU）。

它是由算术逻辑部件（ALU），累加器和寄存器组，指令指针寄存器IP，段寄存器，时序和控制逻辑部件，内部总线等组成。

微处理器主要部件作用：➢算术逻辑部件主要完成算术运算及逻辑运算。

➢通用寄存器组用来存放参加运算的数据、中间结果或地址。

➢程序计数器指向要执行的下一条指令，顺序执行指令时，每取一个指令字节，程序计数器加1。

➢控制逻辑部件负责对整机的控制，包括从存储器中取指令，对指令进行译码和分析，确定指令的操作及操作相应的控制信号和时序，送到微型计算机的其他部件，使CPU 内部及外部协调工作。

➢内部总线用来传送CPU内部的数据及控制信号。

第二章作业习题课1.8086CPU由哪两部分组成？它们的主要功能是什么？➢8086CPU由总线接口部件BIU和指令执行部件EU组成，BIU和EU的操作是并行的。

➢总线接口部件BIU的功能：地址形成、取指令、指令排队、读/写操作数和总线控制。

所有与外部的操作由其完成。

➢指令执行部件EU的功能：指令译码，执行指令。

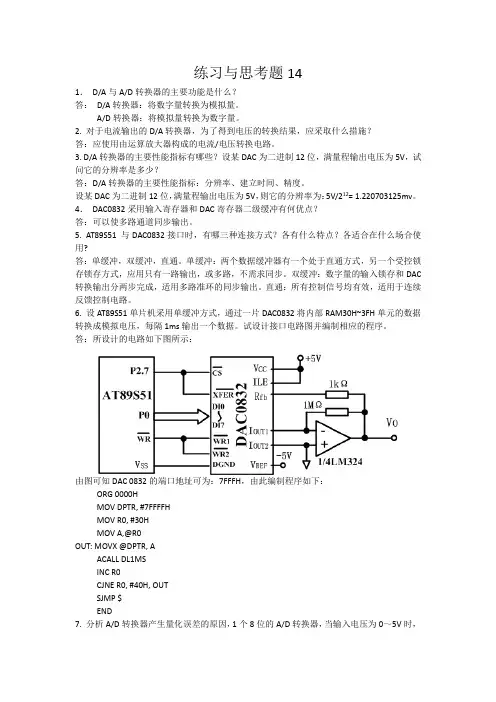

练习与思考题141．D/A与A/D转换器的主要功能是什么？答：D/A转换器：将数字量转换为模拟量。

A/D转换器：将模拟量转换为数字量。

2. 对于电流输出的D/A转换器，为了得到电压的转换结果，应采取什么措施？答：应使用由运算放大器构成的电流/电压转换电路。

3. D/A转换器的主要性能指标有哪些？设某DAC为二进制12位，满量程输出电压为5V，试问它的分辨率是多少？答：D/A转换器的主要性能指标：分辨率、建立时间、精度。

设某DAC为二进制12位，满量程输出电压为5V，则它的分辨率为：5V/212= 1.220703125mv。

4．DAC0832采用输入寄存器和DAC寄存器二级缓冲有何优点？答：可以使多路通道同步输出。

5. AT89S51与DAC0832接口时，有哪三种连接方式？各有什么特点？各适合在什么场合使用? 答：单缓冲，双缓冲，直通。

单缓冲：两个数据缓冲器有一个处于直通方式，另一个受控锁存锁存方式，应用只有一路输出，或多路，不需求同步。

双缓冲：数字量的输入锁存和DAC 转换输出分两步完成，适用多路准环的同步输出。

直通：所有控制信号均有效，适用于连续反馈控制电路。

6. 设AT89S51单片机采用单缓冲方式，通过一片DAC0832将内部RAM30H~3FH单元的数据转换成模拟电压，每隔1ms输出一个数据。

试设计接口电路图并编制相应的程序。

答：所设计的电路如下图所示：由图可知DAC 0832的端口地址可为：7FFFH，由此编制程序如下：ORG 0000HMOV DPTR, #7FFFFHMOV R0, #30HMOV A,@R0OUT: MOVX @DPTR, AACALL DL1MSINC R0CJNE R0, #40H, OUTSJMP $END7. 分析A/D转换器产生量化误差的原因，1个8位的A/D转换器，当输入电压为0～5V时，其最大的量化误差是多少？答：量化误差是由于有限位数字且对模拟量进行量化而引起的；最大的量化误差为0.195%；8. 判断下列说法是否正确？1）转换速率这一指标仅适用于A/D转换器，D/A转换器不用考虑转换速率这一问题（F）2）ADC0809可以利用“转换结束”信号EOC向AT89S51单片机发出中断请求。

练习与思考题41．按长度分，51系列单片机的指令有 1 字节的、 2 字节的和 3 字节的。

2．按指令的执行时间分，51系列单片机的指令有 1 、 2 和 4 机器周期的指令。

3．51系列单片机汇编语言指令格式中，唯一不可缺少的部分是（B ）。

A．标号B．操作码C．操作数D．注释4．简述8051的寻址方式和每种寻址方式所涉及的寻址空间。

答：5．51系列单片机的寻址方式中，位寻址的寻址空间是（ D ）。

A．工作寄存器R0～R7B．专用寄存器SFRC．程序存储器ROMD．片内RAM的20H～2FH字节中的所有位和地址可被8整除的SFR的有效位6．分析下面各指令源操作数的寻址方式。

MOV A，32H ；直接寻址MOV R7，A ；寄存器寻址MOV @R0，#0FEH ；立即寻址MOV A，@R1 ；寄存器间接寻址MOV DPTR，#1E00H ；立即寻址MOVC A，@A+DPTR ；变址寻址MOV C，20H ；位寻址JC 10H ；相对寻址7．访问特殊功能寄存器和外部数据存储器，分别可以采用哪些寻址方式？答：访问特殊功能寄存器只能用直接寻址；访问外部数据存储器只能用寄存器间接寻址。

8．在寄存器寻址方式中，指令中指定寄存器的内容就是操作数。

9．在寻址方式中，只能使用8 位二进制数作为直接地址。

10．在寄存器间接寻址方式中，其“间接”体现在指令中寄存器的内容不是操作数，而是操作数的地址。

11．在变址寻址方式中，以累加器A 作变址寄存器，以 PC 或 DPTR 作基址寄存器。

12．三种传送指令MOV、MOVC和MOVX，使用时有什么区别？答：MOV指令用来实现单片机内部寄存器、存储单元、特殊功能寄存器之间的数据传送。

MOVC指令用来读程序存储器中的数据表。

MOVX 指令用来实现累加器A和外部数据存储器之间的数据传送。

13．假定DPTR的内容为8100H，累加器的内容为40H，执行指令“MOVC A，@A+DPTR”后，程序存储器8140H 单元的内容送累加器A中。

第1章1．简述计算机的基本组成结构。

答：计算机的基本组成结构由输入设备、输出设备、运算器、控制器和存储器等五大部件构成。

2．简述单片微型计算机系统应用和开发的特点。

答：单片微型计算机系统应用和开发的特点是需要进行软硬两方面的设计和调试。

第2章1．为什么微型计算机要采用二进制？十六进制代码能为微型计算机直接执行吗？为什么要使用十六进制数？答：在所有数制中，只有二进制数最容易用电路来表达，据此构建的计算机结构也是最简单的。

十六进制代码不能为计算机直接执行，只有二进制代码才能为计算机所识别和执行。

二进制代码过于冗长，而其对应的十六进制数则更为简洁，而且此二种数制的相互转换非常方便，这就是常常使用十六进制数来表示其对应的二进制数的原因。

2．将下列各二进制数分别转换为十进制数和十六进制数。

（1）11010B （2）110100B （3）B （4）11111B答：（1）11010B=26=1AH （2）110100B=52=34H （3）B=171=ABH（4）11111B=31=1FH3．将下列各数分别转换为二进制数和十六进制数。

（1）129D （2）253D （3）0.625 （4）111.111答：（1）129D＝B=81H （2）253D＝B=FDH（3）0.625=0.101B=0.AH （4）111.111=01101111.000111B=6F.1CH4．把下列十六进制数转换成十进制数和二进制数。

（1）AAH （2）BBH （3）C.CH （4）DE.FCH （5）ABC.DH （6）128. 08H答：（1）AAH=170=B（2）BBH=187=B（3）C.CH=12.75=1100.1100H（4）DE.FCH=222.984375=.1111110B（5）ABC.DH=2748.8125=1100.1101B（6）128. 08H=296.03125=0.000015．什么叫原码、反码及补码？答：在机器数中，最高位为符号位，正数的符号位用0表示，负数的符号位用1表示，其余为该数的绝对值，这种表示法称为原码。

练习与思考题101.串行数据传送的主要优点和作用是什么答：串行数据传送的主要优点是硬件接口简单，接口端口少（2个）。

主要用于微机之间或微机与外设之间的数据通信。

2.单工、半双工、全双工通信有什么异同答：相同之处在于都是串行通信；单工方式：数据仅按一个固定方向传送。

半双工方式：数据可实现双向传送，但不能同时进行。

全双工方式：允许通信双方同时进行数据双向传送。

3.假定串行口串行发送的字符格式为1个起始位，8个数据位，1个奇校验位，1个停止位，请画出传送字符“F”的帧格式。

起始位0 1 1 0 0 0 1 0 校验位0 停止位4.若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少答：已知每分钟传送3600个字符，方式3每个字符11位，则：波特率=（11b/字符）×（3600字符/60s）=660b/s5.AT89S51单片机的串行口由哪些功能部件组成各有什么作用答：AT89S51单片机的串行接口由发送缓冲器SBUF，接收缓冲器SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。

由发送缓冲期SBUF发送数据，接收缓冲期SBUF接收数据。

串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。

定时器T1产生串行通信所需的波特率。

6.AT89S51单片机串行口有几种工作方式有几种帧格式各种工作方式的波特率如何确定答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD/32×定时器T1的溢出率方式2的波特率=2SMOD/64×fosc方式3的波特率=2SMOD/32×定时器T1的溢出率7.为什么MCS-51串行口的方式0帧格式没有起始位（0）和停止位（1）解答：串行口的方式0为同步移位寄存器输入输出方式，常用于外接移位寄存器，以扩展并行I/O口，一般不用于两个MCS-51之间的串行通信。

练习与思考题9 参考答案1． A T89S51单片机中与定时器/计数器相关的特殊功能寄存器有哪几个？它们的功能各是什么？答：A T89S51单片机中与定时器/计数器相关的特殊功能寄存器有TMOD 、TCON 、IE 、IP 、TH0、TL0、TH1、TL1等8个。

TMOD 用于设定定时器/计数器的工作模式与工作方式；TCON 用于提供定时器/计数器启动或停止的软开关，另外还提供定时器/计数器的溢出标志位；IE 、IP 提供对定时器/计数器的溢出中断进行管理的控制位；TH0、TL0、TH1、TL1用于对定时器/计数器的初始值进行设定并实现对输入的计数信号进行计数的功能。

2． A T89S51单片机内设有几个可编程的定时器/计数器？它们可以有哪几种工作模式？哪几种工作方式？如何选择和设定？各有什么特点？答：A T89S51单片机内部有两个16位可编程的定时器/计数器，即定时器T0和定时器T1它们可以有定时和计数两种工作模式，由TMOD 中的C/T 位设定。

C/T =0为定时器模式，C/=1为计数器模式。

每种工作模式下又有如下表所示的四种工作方式。

定时器/计数器四种工作方式由TMOD 中的M1 M0两位确定，如下表所3． 如果采用晶振的频率为3MHz ，定时器/计数器工作在方式0、1、2下，其最大的定时时间为多少？答：因为机器周期)(410312126s f T OSC cy μ=⨯==， 所以定时器/计数器工作方式0下，其最大定时时间为2)(192.81042261313ms T T C MAX =⨯⨯=⨯=-；同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。

4． A T89S51单片机内的定时器/计数器T0、T1工作在方式3时，有何不同？答：方式3对定时器T0和定时器T1是不相同的。

若T1设置为方式3，则停止工作。

方式3只适用于T0。

当T0设置为方式3时，将使TL0和TH0成为两个相互独立的8位计数器， TL0利用了T0本身的一些控制方式，它的操作与方式0和方式1类似。

练习与思考题9 参考答案1． A T89S51单片机中与定时器/计数器相关的特殊功能寄存器有哪几个？它们的功能各是什么？答：A T89S51单片机中与定时器/计数器相关的特殊功能寄存器有TMOD 、TCON 、IE 、IP 、TH0、TL0、TH1、TL1等8个。

TMOD 用于设定定时器/计数器的工作模式与工作方式；TCON 用于提供定时器/计数器启动或停止的软开关，另外还提供定时器/计数器的溢出标志位；IE 、IP 提供对定时器/计数器的溢出中断进行管理的控制位；TH0、TL0、TH1、TL1用于对定时器/计数器的初始值进行设定并实现对输入的计数信号进行计数的功能。

2． A T89S51单片机内设有几个可编程的定时器/计数器？它们可以有哪几种工作模式？哪几种工作方式？如何选择和设定？各有什么特点？答：A T89S51单片机内部有两个16位可编程的定时器/计数器，即定时器T0和定时器T1它们可以有定时和计数两种工作模式，由TMOD 中的C/T 位设定。

C/T =0为定时器模式，C/T =1为计数器模式。

每种工作模式下又有如下表所示的四种工作方式。

定时器/计数器四种工作方式由TMOD 中的M1 M0两位确定，如下表所3． 如果采用晶振的频率为3MHz ，定时器/计数器工作在方式0、1、2下，其最大的定时时间为多少？答：因为机器周期)(410312126s f T OSC cy μ=⨯==， 所以定时器/计数器工作方式0下，其最大定时时间为2)(192.81042261313ms T T C MAX =⨯⨯=⨯=-；同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。

4． A T89S51单片机内的定时器/计数器T0、T1工作在方式3时，有何不同？答：方式3对定时器T0和定时器T1是不相同的。

若T1设置为方式3，则停止工作。

方式3只适用于T0。

当T0设置为方式3时，将使TL0和TH0成为两个相互独立的8位计数器， TL0利用了T0本身的一些控制方式，它的操作与方式0和方式1类似。

习题和思考题答案第一章单片机概述1. 第一台电子数字计算机发明的年代和名称。

1946年、ENIAC。

2. 根据冯·诺依曼提出的经典结构，计算机由哪几部分组成？运算器、控制器、存储器、输入设备和输出设备组成。

3. 微型计算机机从20世纪70年代初问世以来，经历了哪四代的变化？经历了4位、8位、16位、32位四代的变化。

4. 微型计算机有哪些应用形式？系统机、单板机、单片机。

5. 什么叫单片机？其主要特点有哪些？单片机就是在一片半导体硅片上，集成了中央处理单元（CPU）、存储器（RAM、ROM）、并行I／O、串行I／O、定时器/计数器、中断系统、系统时钟电路及系统总线的用于测控领域的微型计算机，简称单片机。

单片机技术易于掌握和普及、功能齐全，应用广泛、发展迅速，前景广阔、嵌入容易，可靠性高。

6. 举例说明单片机的应用？略7. 当前单片机的主要产品有哪些？各自有何特点？MCS是Intel公司生产的单片机的系列符号，MCS-51系列单片机是Intel公司在MCS-48系列的基础上于20世纪80年代初发展起来的，是最早进入我国，并在我国应用最为广泛的单片机机型之一，也是单片机应用的主流品种。

其它型号的单片机：PIC单片机、TI公司单片机、A VR系列单片机。

8. 简述单片机应用系统的开发过程。

（1）根据应用系统的要求进行总体设计总体设计的目标是明确任务、需求分析和拟定设计方案，确定软硬件各自完成的任务等。

总体设计对应用系统是否能顺利完成起着重要的作用。

（2）硬件设计根据总体设计要求设计并制作硬件电路板（即目标系统），制作前可先用仿真软件（如Proteus软件）进行仿真，仿真通过后再用硬件实现并进行功能检测。

（3）软件设计软件编程并调试，目前一般用keil软件进行设计调试。

调试成功后将程序写入目标单片机芯片中。

（4）综合调试进行硬软件综合调试，检测应用系统是否达到设计的功能。

9. 说明单片机开发中仿真仪的作用。

单片微机原理及应用徐春辉第12章习题答案第12章习题解答1.I/O接口和I/O端口有什么区别？I/O接口的功能是什么？解：I/O端口简称I/O口，常指I/O接口电路中具有端口地址的寄存器或缓冲器。

I/O接口是指单片机与外设间的I/O接口芯片。

I/O接口的主要功能：一.实现和不同外设的速度匹配；二.输出数据缓存；三.输入数据三态缓冲。

除此之外，还可能有信号转换、提供状态和控制信息及时序协调等功能。

2.常用的I/O接口编址有哪两种方式？它们各有什么特点？AT89S51的I/O端口编址采用的是哪种方式？解：一.独立编址方式：独立编址方式就是I/O地址空间和存储器地址空间分开编址。

独立编址的优点是I/O地址空间和存储器地址空间相互独立，界限分明。

但是，却需要设置一套专门的读写I/O的指令和控制信号。

二.统一编址方式：这种编址方式是把I/O端口的寄存器与数据存储器单元同等对待，统一进行编址。

统一编址的优点是不需要专门的I/O指令，直接使用访问数据存储器的指令进行I/O操作，简单、方便且功能强大。

AT89S51单片机使用的是I/O和外部数据存储器RAM统一编址的方式。

3.I/O数据传送有哪几种传送方式？分别在哪些场合下使用？解：一.同步传送方式：同步传送又称为有条件传送。

当外设速度可与单片机速度相比拟时，常常采用同步传送方式，最典型的同步传送就是单片机和外部数据存储器之间的数据传送。

二.查询传送方式：查询传送方式又称为有条件传送，也称异步传送。

单片机通过查询得知外设准备好后，再进行数据传送。

异步传送的优点是通用性好，硬件连线和查询程序十分简单，但是效率不高。

为了提高单片机的工作效率，通常采用中断方式。

三.中断传送方式：中断传送方式是利用AT89S51本身的中断功能和I/O接口的中断功能来实现I./O数据的传送。

单片机只有在外设准备好后，发出数据传送请求，才中断主程序，而进入与外设进行数据传送的中断服务程序，进行数据的传送。
