冷水机组系统组成概述.

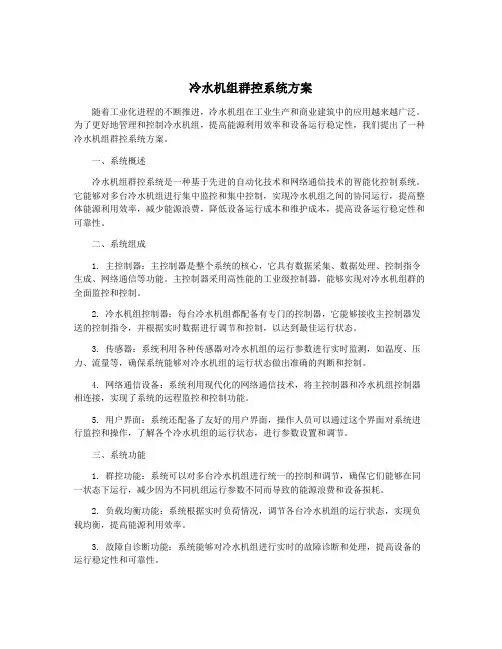

冷水机组群控系统方案随着工业化进程的不断推进，冷水机组在工业生产和商业建筑中的应用越来越广泛。

为了更好地管理和控制冷水机组，提高能源利用效率和设备运行稳定性，我们提出了一种冷水机组群控系统方案。

一、系统概述冷水机组群控系统是一种基于先进的自动化技术和网络通信技术的智能化控制系统。

它能够对多台冷水机组进行集中监控和集中控制，实现冷水机组之间的协同运行，提高整体能源利用效率，减少能源浪费，降低设备运行成本和维护成本，提高设备运行稳定性和可靠性。

二、系统组成1. 主控制器：主控制器是整个系统的核心，它具有数据采集、数据处理、控制指令生成、网络通信等功能。

主控制器采用高性能的工业级控制器，能够实现对冷水机组群的全面监控和控制。

2. 冷水机组控制器：每台冷水机组都配备有专门的控制器，它能够接收主控制器发送的控制指令，并根据实时数据进行调节和控制，以达到最佳运行状态。

3. 传感器：系统利用各种传感器对冷水机组的运行参数进行实时监测，如温度、压力、流量等，确保系统能够对冷水机组的运行状态做出准确的判断和控制。

4. 网络通信设备：系统利用现代化的网络通信技术，将主控制器和冷水机组控制器相连接，实现了系统的远程监控和控制功能。

5. 用户界面：系统还配备了友好的用户界面，操作人员可以通过这个界面对系统进行监控和操作，了解各个冷水机组的运行状态，进行参数设置和调节。

三、系统功能1. 群控功能：系统可以对多台冷水机组进行统一的控制和调节，确保它们能够在同一状态下运行，减少因为不同机组运行参数不同而导致的能源浪费和设备损耗。

2. 负载均衡功能：系统根据实时负荷情况，调节各台冷水机组的运行状态，实现负载均衡，提高能源利用效率。

3. 故障自诊断功能：系统能够对冷水机组进行实时的故障诊断和处理，提高设备的运行稳定性和可靠性。

4. 能耗监测功能：系统能够实时监测每台冷水机组的能耗情况，对能源消耗较大的机组进行适时的调节和优化。

5. 远程监控功能：系统能够远程监控每台冷水机组的运行状态，及时发现和处理问题，避免设备运行故障。

冷水机组工作原理引言概述：冷水机组是一种常见的制冷设备，广泛应用于工业、商业和住宅建筑等领域。

它通过循环制冷剂来实现冷却效果，为人们提供舒适的环境和保证设备正常运行。

本文将详细介绍冷水机组的工作原理，包括制冷剂循环、压缩机工作原理、冷凝器和蒸发器的作用，以及控制系统的功能。

一、制冷剂循环1.1 蒸发器：蒸发器是冷水机组中的一个重要组件，其作用是将制冷剂从液态变为气态。

当制冷剂进入蒸发器后，其温度会迅速降低，吸收周围环境的热量，从而使蒸发器内的水或空气得到冷却。

1.2 压缩机：压缩机是冷水机组的核心部件，其作用是将低温低压的气体制冷剂压缩成高温高压的气体。

通过压缩，制冷剂的温度和压力都会升高，为后续的冷凝器提供条件。

1.3 冷凝器：冷凝器是冷水机组中的另一个重要组件，其作用是将高温高压的气体制冷剂冷却成液态。

冷凝器通常采用水冷或风冷方式，通过传热的方式将制冷剂释放的热量传递给外部介质，使制冷剂冷却并变成液态。

二、压缩机工作原理2.1 吸气过程：压缩机的工作过程可以分为吸气过程、压缩过程和排气过程。

在吸气过程中，压缩机通过活塞的运动，将制冷剂从蒸发器中吸入。

此时，制冷剂为低温低压的气体状态。

2.2 压缩过程：在压缩过程中，压缩机将吸入的制冷剂压缩成高温高压的气体。

通过活塞的运动，制冷剂被压缩到较小的体积，同时其温度和压力也随之升高。

2.3 排气过程：在排气过程中，压缩机将压缩后的制冷剂排出，并送入冷凝器中。

此时，制冷剂为高温高压的气体状态。

三、冷凝器和蒸发器的作用3.1 冷凝器：冷凝器的主要作用是将高温高压的气体制冷剂冷却成液态。

冷凝器通过传热的方式将制冷剂释放的热量传递给外部介质，使制冷剂冷却并变成液态，为下一循环提供制冷剂。

3.2 蒸发器：蒸发器的主要作用是将制冷剂从液态变为气态，并吸收周围环境的热量。

当制冷剂进入蒸发器后，其温度会迅速降低，从而使蒸发器内的水或空气得到冷却。

四、控制系统的功能4.1 温度控制：冷水机组的控制系统可以根据需要调节制冷剂的温度，实现对冷却效果的精确控制。

水冷式冷水机组手册水冷式冷水机组是一种广泛应用于制冷领域的设备，其工作原理是通过冷却水循环来降低制冷剂的温度，从而达到制冷效果。

下面将对水冷式冷水机组进行详细介绍。

一、概述水冷式冷水机组主要由制冷压缩机、冷凝器、膨胀阀和蒸发器等组成。

制冷压缩机是冷水机组的核心部件，它通过压缩制冷剂来提高其温度和压力，使其能够进行循环流动。

冷凝器是制冷剂从气体状态转变为液体状态的地方，它通过冷却水将制冷剂冷却下来。

膨胀阀是制冷剂从高压状态转变为低压状态的地方，它通过控制制冷剂的流量来保持系统的压力稳定。

蒸发器是制冷剂从液体状态转变为气体状态的地方，它通过吸收空气中的热量来使制冷剂蒸发，从而降低空气的温度。

二、工作原理水冷式冷水机组的工作原理是利用制冷剂在循环过程中的状态变化来达到制冷效果。

具体来说，制冷压缩机将制冷剂压缩成高温高压气体，然后将其送入冷凝器中。

在冷凝器中，高温高压气体通过冷却水的作用被冷却下来，变成高温高压液体。

接着，高温高压液体经过膨胀阀的作用，压力降低，变成低温低压液体。

最后，低温低压液体进入蒸发器中，吸收空气中的热量，变成低温低压气体，再次进入制冷压缩机进行循环。

三、特点1.冷却效果好：水冷式冷水机组采用水作为冷却剂，因此其冷却效果非常好。

2.可靠性高：由于水冷式冷水机组采用机械制冷方式，因此其可靠性较高。

3.适用范围广：水冷式冷水机组可以适用于各种不同环境下的制冷需求。

4.节能环保：水冷式冷水机组采用高效节能技术，能够降低能源消耗和减少环境污染。

四、应用领域水冷式冷水机组广泛应用于各个领域，如工业制冷、商业制冷、家用空调等。

在工业领域中，水冷式冷水机组可以用于冷却各种设备和机器；在商业领域中，水冷式冷水机组可以用于调节室内温度和湿度；在家用领域中，水冷式冷水机组可以用于空调和冰箱等家用电器。

总之，水冷式冷水机组是一种高效、可靠、节能环保的制冷设备，广泛应用于各个领域。

随着科技的不断进步和创新，水冷式冷水机组将会更加高效、节能、环保。

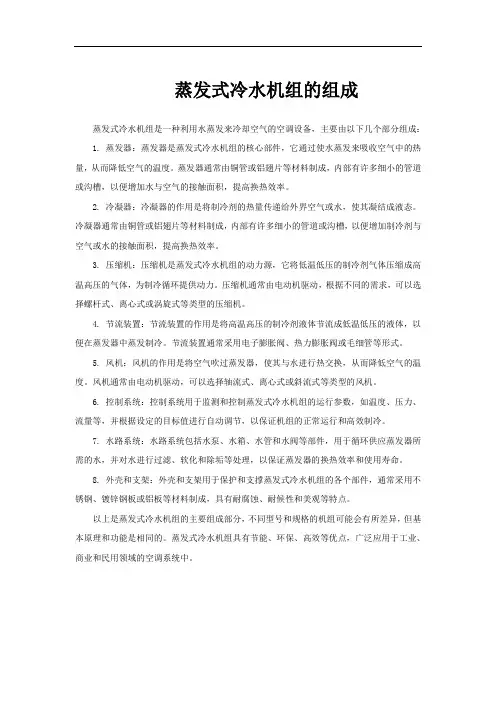

蒸发式冷水机组的组成蒸发式冷水机组是一种利用水蒸发来冷却空气的空调设备，主要由以下几个部分组成：1. 蒸发器：蒸发器是蒸发式冷水机组的核心部件，它通过使水蒸发来吸收空气中的热量，从而降低空气的温度。

蒸发器通常由铜管或铝翅片等材料制成，内部有许多细小的管道或沟槽，以便增加水与空气的接触面积，提高换热效率。

2. 冷凝器：冷凝器的作用是将制冷剂的热量传递给外界空气或水，使其凝结成液态。

冷凝器通常由铜管或铝翅片等材料制成，内部有许多细小的管道或沟槽，以便增加制冷剂与空气或水的接触面积，提高换热效率。

3. 压缩机：压缩机是蒸发式冷水机组的动力源，它将低温低压的制冷剂气体压缩成高温高压的气体，为制冷循环提供动力。

压缩机通常由电动机驱动，根据不同的需求，可以选择螺杆式、离心式或涡旋式等类型的压缩机。

4. 节流装置：节流装置的作用是将高温高压的制冷剂液体节流成低温低压的液体，以便在蒸发器中蒸发制冷。

节流装置通常采用电子膨胀阀、热力膨胀阀或毛细管等形式。

5. 风机：风机的作用是将空气吹过蒸发器，使其与水进行热交换，从而降低空气的温度。

风机通常由电动机驱动，可以选择轴流式、离心式或斜流式等类型的风机。

6. 控制系统：控制系统用于监测和控制蒸发式冷水机组的运行参数，如温度、压力、流量等，并根据设定的目标值进行自动调节，以保证机组的正常运行和高效制冷。

7. 水路系统：水路系统包括水泵、水箱、水管和水阀等部件，用于循环供应蒸发器所需的水，并对水进行过滤、软化和除垢等处理，以保证蒸发器的换热效率和使用寿命。

8. 外壳和支架：外壳和支架用于保护和支撑蒸发式冷水机组的各个部件，通常采用不锈钢、镀锌钢板或铝板等材料制成，具有耐腐蚀、耐候性和美观等特点。

以上是蒸发式冷水机组的主要组成部分，不同型号和规格的机组可能会有所差异，但基本原理和功能是相同的。

蒸发式冷水机组具有节能、环保、高效等优点，广泛应用于工业、商业和民用领域的空调系统中。

冷水机组说明书
冷水机组是一种冷却设备，通常由压缩机、冷凝器、膨胀阀和蒸发器等部件组成。

它们被用于为建筑物、工业设备和过程提供冷却水。

以下是冷水机组的一些主要特点和功能：
1. 压缩机：冷水机组通常使用螺杆、离心式或往复式压缩机，它们将低温低压的制冷剂气体压缩成高温高压气体。

2. 冷凝器：冷凝器是冷水机组中的一个重要组件，它将高温高压气体冷却并转化为高温高压液体。

冷凝器通常使用冷却水或冷却空气来实现冷却。

3. 膨胀阀：膨胀阀是冷水机组中的另一个关键部件，它使高温高压液体通过膨胀阀展开，降低压力和温度。

4. 蒸发器：蒸发器是冷水机组中的最重要部件之一，它通过将制冷剂液体转化为气体从而吸收周围环境的热量，以提供制冷效果。

5. 控制系统：冷水机组通常配备先进的控制系统，可以实现自动控制和监测。

控制系统可根据需要调整温度、湿度和压力等参数，以确保冷却效果和节能。

6. 安全系统：冷水机组还配备有各种安全设备，例如压力控制器、温度控制器和漏电保护装置，以确保安全运行。

7. 维护和保养：冷水机组需要定期进行维护和保养，包括清洁、更换滤芯和检查润滑油等。

这些措施可以确保冷水机组的正常运行和长寿。

请注意，以上是对冷水机组的一般说明，具体的冷水机组可能会有不同的设计和功能。

用户需要根据实际需求选择适合自己的冷水机组，并按照制造商提供的说明书进行操作和维护。

冷水机组工作原理冷水机组是一种利用压缩机、冷凝器、膨胀阀和蒸发器等部件来制冷的设备。

其工作原理主要包括制冷循环、压缩循环和蒸发循环。

下面将详细介绍冷水机组的工作原理。

1.制冷循环冷水机组的制冷循环是通过制冷剂来实现制冷的过程。

制冷剂在系统内循环流动，通过蒸发和冷凝的相变过程来吸收和释放热量。

制冷循环的主要组成部分包括蒸发器和冷凝器。

-蒸发器（蒸发冷凝器）：蒸发器是冷水机组中的核心部件，它通过增大制冷系统的表面积将制冷剂暴露在空气中，使其能够吸收外界的热量并蒸发。

蒸发器内的制冷剂经过蒸发后，其温度和压力都会降低，同时吸收大量的热量，使得蒸发器表面温度下降。

蒸发器的形式可以是板式换热器、管式换热器或者冷却塔等。

-冷凝器：冷凝器负责将压缩机压缩的制冷剂气体冷却，并通过冷却下来的制冷剂来释放热量。

在冷凝器内部，制冷剂的温度和压力会上升，同时会释放掉吸收的热量，因此冷凝器的表面温度会升高。

冷凝器的形式可以是气冷式、水冷式或者者冷却塔式。

2.压缩循环压缩循环是冷水机组中的关键部分，主要由压缩机和膨胀阀组成。

它通过压缩机对制冷剂的压缩来增加其温度和压力，使其能够释放更多的热量。

-压缩机：压缩机是冷水机组中的主要动力设备，它通过将制冷剂气体压缩到高压状态，将其压缩为高温高压气体。

同时，压缩机还能增加制冷剂的流速和体积流量，提高制冷周期的效率。

-膨胀阀：膨胀阀负责控制制冷剂的流量和压力，将高温高压气体经过降压再进入到蒸发器中。

膨胀阀的主要作用是减低制冷剂的压力和温度，使其能够在蒸发器中进行蒸发过程。

3.蒸发循环蒸发循环是冷水机组中实现制冷的关键过程，通过蒸发器和冷凝器之间的热量交换来实现冷却效果。

制冷剂在蒸发器中吸收外界的热量并蒸发成气体，同时吸收蒸发器内流动的水或其他介质的热量，从而使水或介质的温度降低。

同时，蒸发后的制冷剂气体经过压缩循环中的压缩机再次被压缩成高温高压气体，释放出更多的热量。

总结：冷水机组的工作原理是通过制冷剂在制冷循环、压缩循环和蒸发循环中的相变和热量交换过程来实现制冷效果。

冷水机组工作原理冷水机组是一种常见的制冷设备，广泛应用于工业、商业和家庭等领域。

它通过循环工质的循环流动，吸收热量并将其排出，从而实现空气或者水的制冷。

下面将详细介绍冷水机组的工作原理。

一、冷水机组的组成冷水机组主要由压缩机、冷凝器、膨胀阀和蒸发器等组件组成。

1. 压缩机：压缩机是冷水机组的核心部件，负责将低温、低压的气体工质压缩成高温、高压的气体。

常见的压缩机类型有螺杆压缩机、离心压缩机和往复式压缩机等。

2. 冷凝器：冷凝器是将压缩机排出的高温、高压气体冷却成高温、高压液体的部件。

冷凝器通常采用管道或者板式换热器，通过与外部环境的热交换来降低工质的温度。

3. 膨胀阀：膨胀阀是控制工质流量的装置，将高温、高压液体工质通过膨胀阀的节流作用降压，使其成为低温、低压的液体工质。

4. 蒸发器：蒸发器是冷水机组中的换热器，通过与冷却介质（如空气或者水）的热交换，吸收热量并将其转化为蒸发工质的汽化热。

蒸发器通常采用管道或者板式换热器的形式。

二、冷水机组的工作原理冷水机组的工作原理可以分为四个基本过程：压缩、冷凝、膨胀和蒸发。

1. 压缩过程：冷水机组的压缩过程是指压缩机将低温、低压的气体工质吸入，经过压缩后排出高温、高压的气体。

在这个过程中，压缩机需要消耗电能。

2. 冷凝过程：高温、高压气体工质从压缩机排出后，进入冷凝器。

在冷凝器中，工质通过与外部环境的热交换，冷却成高温、高压液体。

冷凝过程中，工质释放出的热量会被传递给冷却介质。

3. 膨胀过程：高温、高压液体工质通过膨胀阀进入蒸发器后，经过节流作用降压，成为低温、低压的液体工质。

4. 蒸发过程：低温、低压液体工质在蒸发器中与冷却介质进行热交换，吸收热量并转化为蒸发工质的汽化热。

在这个过程中，冷却介质的温度会降低，达到制冷的效果。

以上四个过程循环往复，使冷水机组能够持续地吸收热量并将其排出，实现空气或者水的制冷。

三、冷水机组的工作模式冷水机组的工作模式通常分为常规模式和变频模式。

冷水机组群控系统方案冷水机组群控系统是指控制多台冷水机组同时运行、停止、调节参数和故障报警等功能的系统。

随着制冷技术的发展和应用需求的不断提高，冷水机组群控系统越来越受到工程设计和用户的重视。

本文将就冷水机组群控系统的方案进行详细的介绍，从系统组成、工作原理、控制策略、应用优势等方面进行论述。

一、系统组成冷水机组群控系统由主控制器、冷水机组控制器、监控显示器、传感器和执行器等部分组成。

主控制器负责整个系统的调度和协调，冷水机组控制器负责单台冷水机组的控制和运行，监控显示器用于实时显示系统运行状态，传感器和执行器用于检测和执行系统的各种操作。

二、工作原理三、控制策略冷水机组群控系统的控制策略一般包括负荷分配、轮换运行和故障自动切换等。

负荷分配是根据系统负荷需求，动态调整各个冷水机组的运行状态，保证系统在部分负荷和全负荷时的运行效果。

轮换运行是指在系统负荷需求较小时，通过轮换运行各个冷水机组，延长设备寿命和提高效能。

故障自动切换则是在某个冷水机组出现故障时，系统能够自动切换到其他正常运行的冷水机组，保证系统的连续运行。

四、应用优势冷水机组群控系统相比单台冷水机组的控制具有以下优势：1. 提高运行效率：通过对多台冷水机组的协同控制和轮换运行，提高了系统的运行效率，降低了能耗和运行成本。

2. 提高稳定性：系统可以根据系统的负荷需求和运行状态，动态调整各个冷水机组的运行状态，保证系统的稳定运行。

3. 提高可靠性：系统故障自动切换功能可以在某个冷水机组出现故障时，自动切换到其他正常运行的冷水机组，保证系统连续运行。

5. 减少维护成本：通过对冷水机组的协同控制和轮换运行，延长了各个设备的使用寿命，降低了设备的维护成本。

冷水机组群控系统在大型制冷系统中的应用前景广阔，可以提高能源利用率、减少运行成本、提高系统稳定性和可靠性，是制冷技术领域的一项重要技术创新。

通过不断改进和完善系统方案，将能够更好地满足用户的实际需求，推动制冷技术的发展和应用。

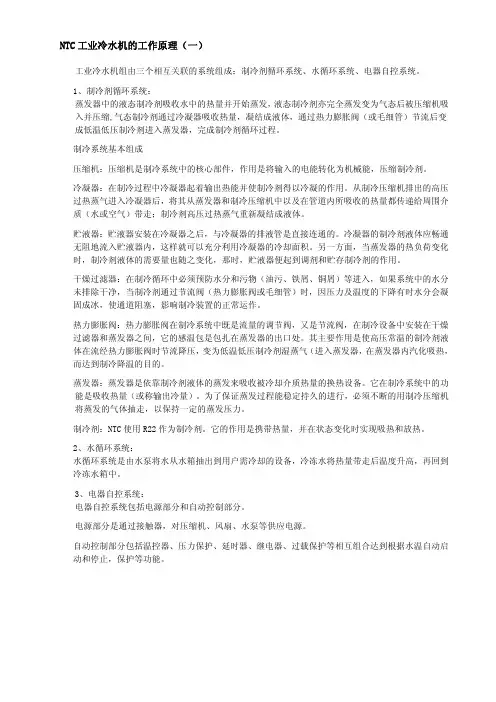

NTC工业冷水机的工作原理（一）工业冷水机组由三个相互关联的系统组成：制冷剂循环系统、水循环系统、电器自控系统。

1、制冷剂循环系统：蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，液态制冷剂亦完全蒸发变为气态后被压缩机吸入并压缩,气态制冷剂通过冷凝器吸收热量，凝结成液体，通过热力膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

制冷系统基本组成压缩机：压缩机是制冷系统中的核心部件，作用是将输入的电能转化为机械能，压缩制冷剂。

冷凝器：在制冷过程中冷凝器起着输出热能并使制冷剂得以冷凝的作用。

从制冷压缩机排出的高压过热蒸气进入冷凝器后，将其从蒸发器和制冷压缩机中以及在管道内所吸收的热量都传递给周围介质（水或空气）带走；制冷剂高压过热蒸气重新凝结成液体。

贮液器：贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通的。

冷凝器的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。

另一方面，当蒸发器的热负荷变化时，制冷剂液体的需要量也随之变化，那时，贮液器便起到调剂和贮存制冷剂的作用。

干燥过滤器：在制冷循环中必须预防水分和污物（油污、铁屑、铜屑）等进入，如果系统中的水分未排除干净，当制冷剂通过节流阀（热力膨胀阀或毛细管）时，因压力及温度的下降有时水分会凝固成冰，使通道阻塞，影响制冷装置的正常运作。

热力膨胀阀：热力膨胀阀在制冷系统中既是流量的调节阀，又是节流阀，在制冷设备中安装在干燥过滤器和蒸发器之间，它的感温包是包扎在蒸发器的出口处。

其主要作用是使高压常温的制冷剂液体在流经热力膨胀阀时节流降压，变为低温低压制冷剂湿蒸气（进入蒸发器，在蒸发器内汽化吸热，而达到制冷降温的目的。

蒸发器：蒸发器是依靠制冷剂液体的蒸发来吸收被冷却介质热量的换热设备。

它在制冷系统中的功能是吸收热量（或称输出冷量）。

为了保证蒸发过程能稳定持久的进行，必须不断的用制冷压缩机将蒸发的气体抽走，以保持一定的蒸发压力。

冷水机工作原理冷水机是一种常用的制冷设备，广泛应用于工业、商业和家庭领域。

它通过将热量从一个区域转移到另一个区域，实现空调和制冷的效果。

下面将详细介绍冷水机的工作原理。

一、冷水机的组成冷水机主要由压缩机、冷凝器、膨胀阀和蒸发器四个主要组件组成。

压缩机是冷水机的核心部件，负责将低温低压的制冷剂吸入并压缩成高温高压气体。

冷凝器用于将高温高压气体中的热量散发出去，使气体冷却并变成高压液体。

膨胀阀的作用是控制制冷剂的流量和压力，使其进入蒸发器。

蒸发器是冷水机中的制冷部件，通过与外界空气或水接触，将热量从被制冷物体中吸收，使被制冷物体的温度降低。

二、冷水机的工作原理冷水机的工作过程可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

1. 压缩：冷水机工作开始时，压缩机吸入低温低压的制冷剂气体，然后将其压缩成高温高压气体。

这个过程需要耗费能量，通常由电动机提供动力。

2. 冷凝：高温高压的制冷剂气体进入冷凝器，冷凝器是一个换热器，通过与外界的空气或水接触，使制冷剂气体散发热量，冷却并变成高压液体。

3. 膨胀：高压液体经过膨胀阀进入蒸发器，膨胀阀起到限制制冷剂流量和降低压力的作用。

当制冷剂通过膨胀阀进入蒸发器时，压力骤降，制冷剂变成低温低压的气体。

4. 蒸发：低温低压的制冷剂气体进入蒸发器，与外界空气或水接触，吸收热量，使被制冷物体的温度降低。

同时，制冷剂再次变成低温低压的气体，重新进入压缩机，循环往复。

三、冷水机的应用冷水机广泛应用于各个领域，包括工业、商业和家庭。

在工业领域，冷水机常用于冷却机械设备、电子设备和工艺过程中的热源。

在商业领域，冷水机常用于空调系统、冷藏设备和冷冻设备。

在家庭领域，冷水机常用于中央空调系统和家用制冷设备。

四、冷水机的优势冷水机相比其他制冷设备具有以下优势：1. 高效节能：冷水机采用循环工作原理，能够持续稳定地提供制冷效果。

同时，它的制冷剂循环过程中能够充分利用热能，提高能源利用效率。

2. 灵活性：冷水机可以根据不同需求进行调节和控制，可以适应不同环境和温度要求。
