约克冷水机组系统组成

培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统4.常见故障5维护与保养计量单位换算长度1英寸=25.4mm 1米=100cm=3.94英寸(in) 容积1加仑（gallon）=4.55升（L）英制1加仑（gallon）=3.79升（L）美制质量1磅（Ib）=454克（g）1kg=2.2Ib流量1每加/仑每分（gpm）=3.786升/每分（L/m） 压力1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃=5（℉-32）/9 ℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP常用术语：表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度－蒸发温度冷却器小温差=冷凝温度－冷却水出水温度小温差取决于换热器性能好坏过冷度=对应的饱和温度－离开冷凝器的制冷剂温度过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力离心式冷水机组工作原理机组前视图机组后视图2010/4/14蒸发器冷凝器截流元件压缩机电机冷却塔制冷机组的整体布局机组代码YK机组结构离心机组的组成部件机组构造蒸发器冷凝器电动机齿轮叶轮预旋转导叶关键部件制冷设备的四个主要组成部分: 压缩机冷凝器节流（膨胀）装置蒸发器各部件的作用压缩机提升压力低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体活塞式、双/ 单螺杆、回转式离心冷凝器从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。

高温制冷剂在冷凝器中冷凝。

各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。

孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。

制冷剂在蒸发器中吸收热量。

预旋转导流冷凝器过冷器均流板满液式蒸发器截流孔板叶片叶轮汽液分离板离心式冷水机组满液式蒸发器干式蒸发器满液式蒸发器压缩机吸气管均气板支撑板固定棒视镜支撑板液位控制油收集器回油管均液板液态冷媒供液管PEH蒸发器吸气口出水进水供液口离心式冷水机组汽液分离板离心式冷水机组预旋转导流叶片预旋转导叶部分开启关闭预旋转导流叶片全开预旋转导流叶片全关预旋转导流叶片预旋转导流叶片部分关闭离心式冷水机组叶轮叶轮离心式冷水机组均流板离心式冷水机组冷凝器高效换热铜管铜管规格加强部分常规部分230.025"0.050 - 0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"实际铜管厚度水流管板铜管支撑板高效换热铜管高效换热铜管换热器采用新型高效换热型面(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用水流方向筒体端板中间支撑板TubeSheetTube Support WATERFLOW离心式冷水机组过冷器离心式冷水机组截流孔板截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制叶轮预旋转导叶高速齿轮轴封止推轴承轴颈轴承轴颈轴承轴颈轴承连轴器低速齿轮高速齿轮低速齿轮特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合轴与轴封剖面图YK系列轴封双层密封泰福龙C型密封环约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离；冷媒在轴封处的泄漏微乎其微；喘振发生离心式压缩机旋转失速和喘振的差别旋转失速旋转失速是所有离心式压缩机在流量减小（负荷减小）和/或者压头增加（温度头增加）时发生的一种空气动力学中的扰动现象。

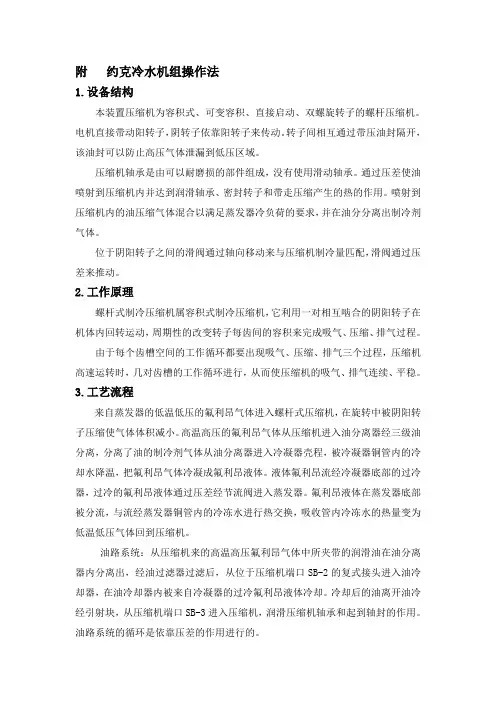

附约克冷水机组操作法1.设备结构本装置压缩机为容积式、可变容积、直接启动、双螺旋转子的螺杆压缩机。

电机直接带动阳转子，阴转子依靠阳转子来传动。

转子间相互通过带压油封隔开，该油封可以防止高压气体泄漏到低压区域。

压缩机轴承是由可以耐磨损的部件组成，没有使用滑动轴承。

通过压差使油喷射到压缩机内并达到润滑轴承、密封转子和带走压缩产生的热的作用。

喷射到压缩机内的油压缩气体混合以满足蒸发器冷负荷的要求，并在油分分离出制冷剂气体。

位于阴阳转子之间的滑阀通过轴向移动来与压缩机制冷量匹配，滑阀通过压差来推动。

2.工作原理螺杆式制冷压缩机属容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内回转运动，周期性的改变转子每齿间的容积来完成吸气、压缩、排气过程。

由于每个齿槽空间的工作循环都要出现吸气、压缩、排气三个过程，压缩机高速运转时，几对齿槽的工作循环进行，从而使压缩机的吸气、排气连续、平稳。

3.工艺流程来自蒸发器的低温低压的氟利昂气体进入螺杆式压缩机，在旋转中被阴阳转子压缩使气体体积减小。

高温高压的氟利昂气体从压缩机进入油分离器经三级油分离，分离了油的制冷剂气体从油分离器进入冷凝器壳程，被冷凝器铜管内的冷却水降温，把氟利昂气体冷凝成氟利昂液体。

液体氟利昂流经冷凝器底部的过冷器，过冷的氟利昂液体通过压差经节流阀进入蒸发器。

氟利昂液体在蒸发器底部被分流，与流经蒸发器铜管内的冷冻水进行热交换，吸收管内冷冻水的热量变为低温低压气体回到压缩机。

油路系统：从压缩机来的高温高压氟利昂气体中所夹带的润滑油在油分离器内分离出，经油过滤器过滤后，从位于压缩机端口SB-2的复式接头进入油冷却器，在油冷却器内被来自冷凝器的过冷氟利昂液体冷却。

冷却后的油离开油冷经引射块，从压缩机端口SB-3进入压缩机，润滑压缩机轴承和起到轴封的作用。

油路系统的循环是依靠压差的作用进行的。

4. 开车准备4.1 机组初次加油4.1.1 YORK YS冷水机组已经在生产后机组性能测试中加入合适的YORK机油。

约克YHAU-CL热水型溴化锂吸收式冷水机组产品名称约克YHAU-CL热水型溴化锂吸收式冷水机组公司名称上海九穗制冷系统工程有限公司价格1820000.00/台规格参数约克:YHAUYHAU-C:11311无锡:1121公司地址上海浦东金口路44联系电话021-******** 138********产品详情约克YHAU-CL（105 – 3,516KW）热水单效型溴化锂吸收式冷水机组综合说明一、 机组主要特点YHAU-CL系列热水单效型溴化锂吸收式冷水机组，采用水为制冷剂，溴化锂溶液为吸收剂，标准设计冷量可覆盖105-3516KW. 约克创新的两段式蒸发-吸收循环设计拓展了产品的运行范围，使得该产品可以使用低至70℃的热水用于驱动(处于行业领先水平)，确保该产品能够灵活地应用于工艺冷却，热电联产及舒适性空调，并具备卓越的能效和高可靠性。

YHAU-CL适用的工况范围运行参数温度范围冷却水进水温度高达37℃冷水出口温度低至4℃热水进口温度热水出口温度低至70℃低至60℃YHAU-CL先进的设计技术两段式蒸发-吸收设计与常规设计相比，YHAU-CL机组将吸收过程分为两段。

冷水依次流过两个串联布置的蒸发器换热管，而溴化锂浓溶液以相反的流向（相对冷水流向）依次流过吸收器壳侧。

从而增强了溴化锂浓溶液的冷剂蒸汽吸收过程，降低了溴化锂溶液浓度和系统运行压力。

与传统设计方式相比，两段式蒸发-吸收循环设计显著提高了机组能效及运行可靠性。

降膜式发生器采用加强型的管支撑结构，有助于延长机组使用寿命。

与传统的满液式发生器相比，降膜式发生器具有更好的传热性能，同时降低了溴化锂溶液的充注量，减少了机组启动时间。

专利自重力布液(淋盘)设计采用不锈钢材料，提高了机组的防腐性，优化了运行性能并延长机组的使用寿命。

高效板式热交换器与传统管壳式热交换器相比，板式热交换器结构紧凑，换热效率更高。

与传统铜钎焊板换相比，焊接式板换板片间隙较大，阻力损失更小，不易堵塞。

, 了解每个, 包括日常设备检3YK 离心式冷水机组设计特点约克OptiView TM YK 离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。

配置约克变频驱动装置(VSD)的YK 机组彩色图象显示控制中心约克OptiView TM 彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。

变频配置，高效节能(选项)配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标低达0.2kW/ton ，机组的年节能可达15%-25%。

单级压缩机，先进可靠约克单级压缩机的运动部件较少、设计简洁高效，它的长工作寿命已在许多应用中得到了证明。

轻质、高强度的铝制叶轮采用后弯叶片，效率很高。

翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。

压缩机可平稳地从100% 卸载到最低负荷。

开式电机，安全可靠闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂后方可使用。

约克YK 离心式冷水机组采用风冷式电机，从而避免了这种危险。

制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。

保险公司在对大型空调设备保险时，通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。

充分利用低温冷却水，显著节能符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21~24℃。

高效热交换器，表现卓越热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。

水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。

结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。

安装时只需少量的接管和布线，帮助用户节约安装费用。

环保冷媒，造福人类- 约克YK 冷水机组的性能经美国空调制冷供暖协会(AHRI)认证。

- 符合最新的AHRI550/590标准。

- 采用HFC-134a 环保制冷剂，对臭氧层没有损害。

约克离心式冷水机组说明书约克离心式冷水机组是一种高效节能的空调设备，它可以为各种建筑物、工厂、商场、办公室、会议室等提供冷水和热水服务。

本文将对约克离心式冷水机组的结构、工作原理、使用方法和维护保养等方面进行详细说明。

一、结构约克离心式冷水机组由压缩机、冷凝器、膨胀阀和蒸发器四部分组成。

其中，压缩机是机组的心脏，它将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，通常用双螺杆压缩机，具有高效节能特点。

冷凝器是用来除去制冷剂中的热量，将其变成液体，使其能够继续循环使用的重要部分。

膨胀阀是用来调节制冷剂流量的，它能够使制冷剂从高压变为低压，降低了其温度和压力，从而形成制冷效果。

蒸发器是用来吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温的部分。

除此之外，约克离心式冷水机组还包括水泵、水箱、换热器、控制系统等配件。

其中，水泵将冷水循环送回冷水机组循环使用，水箱则储存冷水，换热器用来将热水或者冷水传递给需要的地方，控制系统则可以实现对机组的控制和监测。

二、工作原理约克离心式冷水机组是通过压缩机的工作，将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，然后通过冷凝器的作用，使制冷剂的温度降低，成为高压液体。

接着，通过膨胀阀的作用，使制冷剂从高压变为低压，降低了其温度和压力，在蒸发器中吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温。

在整个过程中，水泵通过循环系统将冷水送回冷水机组进行循环使用，水箱储存着冷水，供应控制系统控制换热器的工作，同时控制系统可以对整个机组进行控制和监测。

三、使用方法在使用约克离心式冷水机组时，应当按照生产厂家的说明书来操作，保证机组的正常运行。

首先，要保证机组接通电源，水泵和空调系统正常运行；其次，可以通过控制系统对机组的工作状态进行监测和控制；最后，应当对机组进行定期的维护和保养，保证机组的正常运行，延长机组的使用寿命。

四、维护保养约克离心式冷水机组的维护保养包括机组的日常维护、周期性维护和定期检测等方面。
