冷水机组系统组成

冷水机组群控系统方案随着工业化进程的不断推进，冷水机组在工业生产和商业建筑中的应用越来越广泛。

为了更好地管理和控制冷水机组，提高能源利用效率和设备运行稳定性，我们提出了一种冷水机组群控系统方案。

一、系统概述冷水机组群控系统是一种基于先进的自动化技术和网络通信技术的智能化控制系统。

它能够对多台冷水机组进行集中监控和集中控制，实现冷水机组之间的协同运行，提高整体能源利用效率，减少能源浪费，降低设备运行成本和维护成本，提高设备运行稳定性和可靠性。

二、系统组成1. 主控制器：主控制器是整个系统的核心，它具有数据采集、数据处理、控制指令生成、网络通信等功能。

主控制器采用高性能的工业级控制器，能够实现对冷水机组群的全面监控和控制。

2. 冷水机组控制器：每台冷水机组都配备有专门的控制器，它能够接收主控制器发送的控制指令，并根据实时数据进行调节和控制，以达到最佳运行状态。

3. 传感器：系统利用各种传感器对冷水机组的运行参数进行实时监测，如温度、压力、流量等，确保系统能够对冷水机组的运行状态做出准确的判断和控制。

4. 网络通信设备：系统利用现代化的网络通信技术，将主控制器和冷水机组控制器相连接，实现了系统的远程监控和控制功能。

5. 用户界面：系统还配备了友好的用户界面，操作人员可以通过这个界面对系统进行监控和操作，了解各个冷水机组的运行状态，进行参数设置和调节。

三、系统功能1. 群控功能：系统可以对多台冷水机组进行统一的控制和调节，确保它们能够在同一状态下运行，减少因为不同机组运行参数不同而导致的能源浪费和设备损耗。

2. 负载均衡功能：系统根据实时负荷情况，调节各台冷水机组的运行状态，实现负载均衡，提高能源利用效率。

3. 故障自诊断功能：系统能够对冷水机组进行实时的故障诊断和处理，提高设备的运行稳定性和可靠性。

4. 能耗监测功能：系统能够实时监测每台冷水机组的能耗情况，对能源消耗较大的机组进行适时的调节和优化。

5. 远程监控功能：系统能够远程监控每台冷水机组的运行状态，及时发现和处理问题，避免设备运行故障。

离心冷水机组构成部件
离心冷水机组是一种常见的制冷设备，通常由以下几个构成部
件组成：
1. 压缩机，压缩机是离心冷水机组的核心部件，它负责将低压、低温的蒸汽吸入，经过压缩后排出高压、高温的蒸汽，从而完成制
冷循环。

2. 冷凝器，冷凝器是用来冷却高温高压的蒸汽，使其冷凝成液体。

在离心冷水机组中，冷凝器通常采用水冷或空气冷却方式，将
制冷剂释放的热量散发到外部环境中。

3. 蒸发器，蒸发器是将制冷剂从液态转变为气态的部件，吸收
热量使周围环境降温。

在离心冷水机组中，蒸发器通常与冷水循环
系统相连，通过循环水来吸收热量。

4. 膨胀阀，膨胀阀是控制制冷剂流量的关键部件，它可以调节
制冷剂的流速和压力，确保制冷剂在蒸发器中能够充分蒸发吸收热量。

5. 控制系统，离心冷水机组通常配备有控制系统，用于监测和调节压缩机、冷凝器、蒸发器等各个部件的运行状态，以保证整个制冷系统的稳定运行。

除了上述主要构成部件外，离心冷水机组还可能包括冷却塔、冷冻水泵、水箱、管道连接件等辅助部件，以及各种传感器、阀门和安全保护装置等。

这些构成部件共同协作，完成制冷循环，为建筑物或工业设施提供冷却效果。

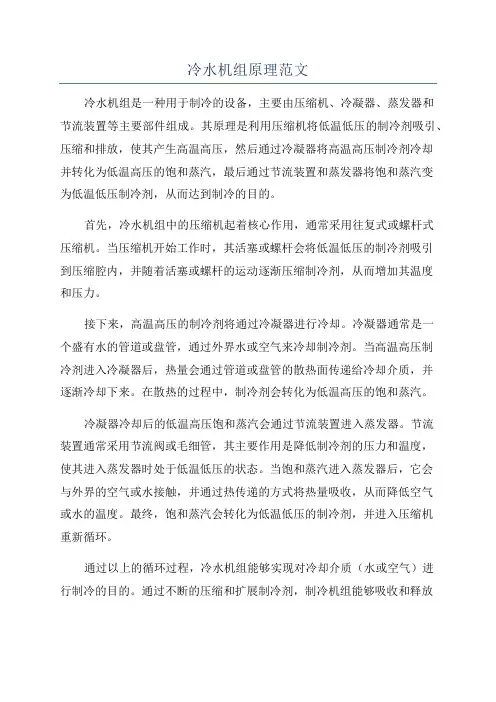

冷水机组原理范文冷水机组是一种用于制冷的设备，主要由压缩机、冷凝器、蒸发器和节流装置等主要部件组成。

其原理是利用压缩机将低温低压的制冷剂吸引、压缩和排放，使其产生高温高压，然后通过冷凝器将高温高压制冷剂冷却并转化为低温高压的饱和蒸汽，最后通过节流装置和蒸发器将饱和蒸汽变为低温低压制冷剂，从而达到制冷的目的。

首先，冷水机组中的压缩机起着核心作用，通常采用往复式或螺杆式压缩机。

当压缩机开始工作时，其活塞或螺杆会将低温低压的制冷剂吸引到压缩腔内，并随着活塞或螺杆的运动逐渐压缩制冷剂，从而增加其温度和压力。

接下来，高温高压的制冷剂将通过冷凝器进行冷却。

冷凝器通常是一个盛有水的管道或盘管，通过外界水或空气来冷却制冷剂。

当高温高压制冷剂进入冷凝器后，热量会通过管道或盘管的散热面传递给冷却介质，并逐渐冷却下来。

在散热的过程中，制冷剂会转化为低温高压的饱和蒸汽。

冷凝器冷却后的低温高压饱和蒸汽会通过节流装置进入蒸发器。

节流装置通常采用节流阀或毛细管，其主要作用是降低制冷剂的压力和温度，使其进入蒸发器时处于低温低压的状态。

当饱和蒸汽进入蒸发器后，它会与外界的空气或水接触，并通过热传递的方式将热量吸收，从而降低空气或水的温度。

最终，饱和蒸汽会转化为低温低压的制冷剂，并进入压缩机重新循环。

通过以上的循环过程，冷水机组能够实现对冷却介质（水或空气）进行制冷的目的。

通过不断的压缩和扩展制冷剂，制冷机组能够吸收和释放大量的热量，从而降低环境温度。

此外，冷水机组还可以通过恒温控制系统来自动调节冷却介质的温度，以满足不同的制冷需求。

总结起来，冷水机组通过压缩机、冷凝器、蒸发器和节流装置等主要部件构成的制冷循环系统，利用制冷剂的压缩和膨胀原理，将热量从冷却介质吸收并释放到外界，从而实现对冷却介质的制冷。

冷水机组在工业生产、空调系统和制冷设备等领域广泛应用，为人们提供了舒适和便利的工作和生活环境。

水冷式冷水机组手册水冷式冷水机组是一种广泛应用于制冷领域的设备，其工作原理是通过冷却水循环来降低制冷剂的温度，从而达到制冷效果。

下面将对水冷式冷水机组进行详细介绍。

一、概述水冷式冷水机组主要由制冷压缩机、冷凝器、膨胀阀和蒸发器等组成。

制冷压缩机是冷水机组的核心部件，它通过压缩制冷剂来提高其温度和压力，使其能够进行循环流动。

冷凝器是制冷剂从气体状态转变为液体状态的地方，它通过冷却水将制冷剂冷却下来。

膨胀阀是制冷剂从高压状态转变为低压状态的地方，它通过控制制冷剂的流量来保持系统的压力稳定。

蒸发器是制冷剂从液体状态转变为气体状态的地方，它通过吸收空气中的热量来使制冷剂蒸发，从而降低空气的温度。

二、工作原理水冷式冷水机组的工作原理是利用制冷剂在循环过程中的状态变化来达到制冷效果。

具体来说，制冷压缩机将制冷剂压缩成高温高压气体，然后将其送入冷凝器中。

在冷凝器中，高温高压气体通过冷却水的作用被冷却下来，变成高温高压液体。

接着，高温高压液体经过膨胀阀的作用，压力降低，变成低温低压液体。

最后，低温低压液体进入蒸发器中，吸收空气中的热量，变成低温低压气体，再次进入制冷压缩机进行循环。

三、特点1.冷却效果好：水冷式冷水机组采用水作为冷却剂，因此其冷却效果非常好。

2.可靠性高：由于水冷式冷水机组采用机械制冷方式，因此其可靠性较高。

3.适用范围广：水冷式冷水机组可以适用于各种不同环境下的制冷需求。

4.节能环保：水冷式冷水机组采用高效节能技术，能够降低能源消耗和减少环境污染。

四、应用领域水冷式冷水机组广泛应用于各个领域，如工业制冷、商业制冷、家用空调等。

在工业领域中，水冷式冷水机组可以用于冷却各种设备和机器；在商业领域中，水冷式冷水机组可以用于调节室内温度和湿度；在家用领域中，水冷式冷水机组可以用于空调和冰箱等家用电器。

总之，水冷式冷水机组是一种高效、可靠、节能环保的制冷设备，广泛应用于各个领域。

随着科技的不断进步和创新，水冷式冷水机组将会更加高效、节能、环保。

目的 Purpose规范G1车间水冷式冷水机组操作、维护和保养规程，保证设备良好、安全、有效的运行。

范围 Scope本规程适用于本公司G1车间水冷式冷水机组操作、维护和保养。

责任 Responsibilities设备维修人员负责G1车间水冷式冷水机组的操作、维护和保养。

内容 Content水冷式冷水机组系统的组成及原理：1）冷水机组组成：制冷机组系统、制冷剂循环系统、水循环系统、电器自控保护系统、热交换器、冷冻水泵、水箱（膨胀水箱）、自动补水浮球阀等部件组成。

2）冷水机组工作原理机组利用热交换原理，通过换热器把冷冻水温度降低至所需温度，水通过冷冻水泵打入蒸发水箱进行热交换，产生冷冻水，水泵吸入打入蒸发器水箱进行循环。

当冷冻水不足时，冷冻水流无法推动水流量开关叶片，冷冻机停止运行，这时自动补水装置开始工作进行补水，可以通过液位显示来判断水箱水位，再次开启冷水机组。

3）制冷剂循环系统：蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，最终制冷剂与水之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。

通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

（2）设备技术参数：（图二）冷水机机组1）设备名称：水冷式冷水机组（图二）①型号：RCU150SY2E②标准制冷量：467KW③制冷量控制（%）：100、83、67、50、33、17、0。

④冷媒：R-22 3X32kg⑤压缩机型号：5002SC-H⑥额定功率：108.9KW⑦额定电流：190A⑧安装位置:A区冷水机房（图三）冷冻水泵（图四）冷却水泵2）设备名称：冷冻水泵(图三)①生产厂家：广州市第一水泵厂②型号：1S125-100-315③流量：100m3/h④扬程：32米⑤电机型号：Y160L-4⑥额定电流：30.3A⑦功率：15Kw⑧转速：1450r/min⑨安装位置:A区冷水机组机房3）设备名称：冷却水泵(图四)①生产厂家：广州市第一水泵厂②型号：1S150-175-315③流量：175m3/h④扬程：24米⑤电机型号：Y180M-4⑥额定电流：35.9A⑦功率：18Kw⑧转速：1470r/min⑨安装位置:A区冷水机组机房（图五）冷却塔4）设备名称：冷却塔①型号：SC-125L②风量：76300 m3/h③循环水量：125m3/h④配用电机：Y2112M-4、380V/4kw/、1435rpm/8.2A⑤安装位置:A区冷水机组屋顶.（3）注意事项：1）水冷式冷水机组的注意事项：①如果发生火灾，应马上关掉主开关，并使用干粉灭火器进行扑救。

冷水机组群控系统方案一、概述：冷水机组群控系统是一种用于实现多台冷水机组的集中控制和管理的系统。

通过该系统，用户可以实时监测和调整每台冷水机组的工作状态，优化冷水机组的运行效率，达到节能降耗的目的。

二、系统架构：冷水机组群控系统由以下几个部分组成：1. 冷水机组控制器：每台冷水机组都配备一个控制器，负责监测和控制该台冷水机组的运行状态。

控制器与主控制系统之间通过通信线路进行数据传输。

2. 主控制系统：主控制系统是整个冷水机组群控系统的核心部分，负责接收和处理来自各个冷水机组控制器的数据，并对冷水机组进行集中控制和管理。

主控制系统可以通过人机界面提供给用户进行操作和监测。

3. 通信线路：通信线路是冷水机组控制器与主控制系统之间的物理连接，可选择有线或无线通信方式，例如以太网、Modbus等。

通信线路要保证稳定可靠的数据传输，以确保系统正常运行。

4. 数据存储与管理：主控制系统可以将冷水机组的历史数据进行存储和管理，以便进行数据分析和查阅。

三、功能模块：1. 实时监测：主控制系统可以实时监测每台冷水机组的运行状态，包括温度、压力、流量等参数。

主控制系统可以监测设备故障，及时发出预警并记录故障信息。

2. 集中控制：主控制系统可以对冷水机组进行集中控制，包括开关机、设定温度、调整运行模式等。

通过集中控制，有效提高冷水机组的运行效率，降低能耗。

3. 能耗分析：主控制系统可以对冷水机组的能耗进行分析，提供能耗统计和报表，帮助用户了解冷水机组的能耗情况，找出节能的潜力。

4. 优化调度：主控制系统可以根据冷水机组的负荷情况进行优化调度，自动分配冷水机组的运行状态，以达到最佳的工作效果和节能效果。

5. 远程监控：主控制系统支持远程监控功能，用户可以通过手机APP或网页进行远程监控和操作，方便用户实时了解冷水机组的运行情况。

冷水机组工作原理冷水机组是一种常见的制冷设备，广泛应用于工业、商业和家庭等领域。

它通过循环工质的循环流动，吸收热量并将其排出，从而实现空气或者水的制冷。

下面将详细介绍冷水机组的工作原理。

一、冷水机组的组成冷水机组主要由压缩机、冷凝器、膨胀阀和蒸发器等组件组成。

1. 压缩机：压缩机是冷水机组的核心部件，负责将低温、低压的气体工质压缩成高温、高压的气体。

常见的压缩机类型有螺杆压缩机、离心压缩机和往复式压缩机等。

2. 冷凝器：冷凝器是将压缩机排出的高温、高压气体冷却成高温、高压液体的部件。

冷凝器通常采用管道或者板式换热器，通过与外部环境的热交换来降低工质的温度。

3. 膨胀阀：膨胀阀是控制工质流量的装置，将高温、高压液体工质通过膨胀阀的节流作用降压，使其成为低温、低压的液体工质。

4. 蒸发器：蒸发器是冷水机组中的换热器，通过与冷却介质（如空气或者水）的热交换，吸收热量并将其转化为蒸发工质的汽化热。

蒸发器通常采用管道或者板式换热器的形式。

二、冷水机组的工作原理冷水机组的工作原理可以分为四个基本过程：压缩、冷凝、膨胀和蒸发。

1. 压缩过程：冷水机组的压缩过程是指压缩机将低温、低压的气体工质吸入，经过压缩后排出高温、高压的气体。

在这个过程中，压缩机需要消耗电能。

2. 冷凝过程：高温、高压气体工质从压缩机排出后，进入冷凝器。

在冷凝器中，工质通过与外部环境的热交换，冷却成高温、高压液体。

冷凝过程中，工质释放出的热量会被传递给冷却介质。

3. 膨胀过程：高温、高压液体工质通过膨胀阀进入蒸发器后，经过节流作用降压，成为低温、低压的液体工质。

4. 蒸发过程：低温、低压液体工质在蒸发器中与冷却介质进行热交换，吸收热量并转化为蒸发工质的汽化热。

在这个过程中，冷却介质的温度会降低，达到制冷的效果。

以上四个过程循环往复，使冷水机组能够持续地吸收热量并将其排出，实现空气或者水的制冷。

三、冷水机组的工作模式冷水机组的工作模式通常分为常规模式和变频模式。

冷水机组工作原理与流程1.工作原理冷水机组是一种常见的制冷设备，其工作原理基于制冷循环原理。

其主要组件包括压缩机、冷凝器、膨胀阀和蒸发器。

压缩机：将低温低压的制冷剂吸入，通过压缩提高温度和压力。

冷凝器：将高温高压的制冷剂释放热量，使其冷凝成高温高压液体。

膨胀阀：控制制冷剂流量，使其通过膨胀阀迅速降压，降温。

蒸发器：在低温低压下，制冷剂吸收外界热量，蒸发变为低温低压的气体。

2.工作流程冷水机组的工作流程如下：1.压缩机工作：当系统启动时，压缩机开始工作，吸入低温低压的制冷剂气体。

2.压缩过程：压缩机将制冷剂气体压缩，同时升高了温度和压力。

3.冷凝过程：高温高压的制冷剂气体进入冷凝器，通过散热器散发热量，冷凝成高温高压的液体。

4.膨胀过程：高温高压的液体制冷剂经过膨胀阀放慢流速，降低温度和压力，进入蒸发器。

5.蒸发过程：制冷剂在蒸发器中吸收外界热量，蒸发成低温低压的气体。

6.循环过程：气体制冷剂再次被压缩机吸入，重复上述工作流程。

3.注意事项在使用和维护冷水机组时，需要注意以下事项：定期检查制冷剂的充注量，确保在正常范围内。

清洁冷凝器和蒸发器，保证散热效果良好。

定期清洗和更换过滤器。

确保冷水机组运行时周围的空气流通，避免堵塞。

做好防冻措施，保证在低温环境下正常工作。

4.结论冷水机组是一种应用广泛的制冷设备，通过制冷循环原理实现冷却和恒温功能。

了解其工作原理和流程，可以更好地使用和维护该设备，确保其正常高效运行。

以上就是冷水机组工作原理与流程的介绍，希望对您有所帮助。

冷水机组群控系统方案冷水机组群控系统是指控制多台冷水机组同时运行、停止、调节参数和故障报警等功能的系统。

随着制冷技术的发展和应用需求的不断提高，冷水机组群控系统越来越受到工程设计和用户的重视。

本文将就冷水机组群控系统的方案进行详细的介绍，从系统组成、工作原理、控制策略、应用优势等方面进行论述。

一、系统组成冷水机组群控系统由主控制器、冷水机组控制器、监控显示器、传感器和执行器等部分组成。

主控制器负责整个系统的调度和协调，冷水机组控制器负责单台冷水机组的控制和运行，监控显示器用于实时显示系统运行状态，传感器和执行器用于检测和执行系统的各种操作。

二、工作原理三、控制策略冷水机组群控系统的控制策略一般包括负荷分配、轮换运行和故障自动切换等。

负荷分配是根据系统负荷需求，动态调整各个冷水机组的运行状态，保证系统在部分负荷和全负荷时的运行效果。

轮换运行是指在系统负荷需求较小时，通过轮换运行各个冷水机组，延长设备寿命和提高效能。

故障自动切换则是在某个冷水机组出现故障时，系统能够自动切换到其他正常运行的冷水机组，保证系统的连续运行。

四、应用优势冷水机组群控系统相比单台冷水机组的控制具有以下优势：1. 提高运行效率：通过对多台冷水机组的协同控制和轮换运行，提高了系统的运行效率，降低了能耗和运行成本。

2. 提高稳定性：系统可以根据系统的负荷需求和运行状态，动态调整各个冷水机组的运行状态，保证系统的稳定运行。

3. 提高可靠性：系统故障自动切换功能可以在某个冷水机组出现故障时，自动切换到其他正常运行的冷水机组，保证系统连续运行。

5. 减少维护成本：通过对冷水机组的协同控制和轮换运行，延长了各个设备的使用寿命，降低了设备的维护成本。

冷水机组群控系统在大型制冷系统中的应用前景广阔，可以提高能源利用率、减少运行成本、提高系统稳定性和可靠性，是制冷技术领域的一项重要技术创新。

通过不断改进和完善系统方案，将能够更好地满足用户的实际需求，推动制冷技术的发展和应用。

冷水机组工作原理冷水机组是一种常用的制冷设备，广泛应用于工业、商业和住宅建造中。

它通过循环工质的制冷循环来实现空气或者水的制冷效果。

下面将详细介绍冷水机组的工作原理。

1. 制冷循环冷水机组的核心是制冷循环系统，它由压缩机、冷凝器、膨胀阀和蒸发器组成。

制冷循环通过改变制冷剂的压力和温度来实现制冷效果。

2. 压缩机压缩机是冷水机组的关键组件，它负责将制冷剂从低压状态压缩为高压状态。

压缩机通过提高制冷剂的压力和温度，使其在冷凝器中能够释放热量。

3. 冷凝器冷凝器是制冷循环中的热交换器，它通过将制冷剂的热量传递给冷却介质，使制冷剂从气态变为液态。

冷凝器通常采用风冷或者水冷方式散热，将制冷剂的温度降低。

4. 膨胀阀膨胀阀是控制制冷剂流量的装置，它将高压液态制冷剂通过节流孔口进入蒸发器，使制冷剂的压力和温度降低。

膨胀阀的开度可以根据需要进行调节，以控制制冷剂的流量和制冷效果。

5. 蒸发器蒸发器是冷水机组中的另一个热交换器，它通过吸收周围环境的热量，使制冷剂从液态变为气态。

在蒸发器中，制冷剂与空气或者水进行热交换，从而降低空气或者水的温度。

6. 辅助设备冷水机组还包括一些辅助设备，如冷却塔、水泵、风扇等。

冷却塔用于冷却冷凝器中的制冷剂，水泵用于循环水的供应，风扇用于散热和空气循环。

7. 控制系统冷水机组的工作还需要一个控制系统，用于监测和控制制冷循环的各个参数。

控制系统可以根据需求自动调节压缩机、膨胀阀和其他设备的运行状态，以实现最佳的制冷效果和能耗控制。

冷水机组的工作原理可以简单概括为：通过压缩机将制冷剂压缩为高压气体，然后通过冷凝器散热使其变为高压液体，再经过膨胀阀降压变为低压液体，最后在蒸发器中吸收热量变为低压蒸气。

这样循环往复，实现了冷水机组的制冷效果。

以上是冷水机组的工作原理的详细介绍。

冷水机组在工业和商业领域中起着至关重要的作用，它能够为我们提供舒适的室内环境和满足特定的工业制冷需求。

通过了解冷水机组的工作原理，我们可以更好地理解和使用这一制冷设备。
