桩基钢筋笼的螺旋箍筋计算螺旋箍筋的作用是增加桩基的整体强度,防止桩身脱裂,增强其抗弯、抗剪和抗压承载能力。
螺旋箍筋通常由长条材料弯制而成,其主要材料可以是普通钢筋、带肋钢筋或预应力钢筋等。
首先,我们需要确定螺旋箍筋的厚度。
螺旋箍筋的厚度一般取普通钢筋直径的2倍至3倍。
对于普通混凝土桩基,一般取螺旋箍筋的厚度为普通钢筋直径的2倍。
当桩基受荷较大或负载特殊时,可适当增加螺旋箍筋的厚度。
然后,我们需要确定螺旋箍筋的数量。
通常情况下,桩身直径在600mm以下的桩基螺旋箍筋数量为4根,直径在600mm以上的桩基螺旋箍筋数量为6根。
这些数量是经验值,可以根据具体情况进行调整。
接下来,我们需要确定螺旋箍筋的间距。
螺旋箍筋的间距应根据桩身直径、螺旋箍筋的厚度以及螺旋箍筋的数量来确定。
一般情况下,螺旋箍筋的间距可根据以下公式进行计算:间距=π×桩身直径/螺旋箍筋数量-螺旋箍筋厚度其中,π为圆周率。
根据计算得到的间距,可以确定每根螺旋箍筋的位置。
在具体进行螺旋箍筋的安装时,需要注意以下几点:1.螺旋箍筋的弯制应符合设计要求,不得出现裂纹和断裂。
2.螺旋箍筋的接头应采用搭接或焊接方式,并保证接头强度满足设计要求。
3.螺旋箍筋的安装要牢固,不得出现松动和变形。
4.在钢筋笼的安装过程中,需要及时清理桩底废弃物和杂物,确保桩基的质量。
总之,桩基钢筋笼的螺旋箍筋计算方法包括螺旋箍筋材料的选择、箍筋的数量和间距的确定等。
通过合理的计算和安装,可以确保桩基的稳定性和承载能力。
以下是一个简单的桩基工程钢筋计算表格模板,您可以根据实际情况进行修改和补充。
序号钢筋种类规格单位重量数量总重量
1圆钢φ161.5789kg/m
2螺纹钢φ253.8535kg/m
3钢筋笼φ40
4加强筋φ80.3957kg/m
5螺旋筋φ60.2222kg/m
说明:
序号:钢筋的序号,方便管理和查找。
钢筋种类:钢筋的种类,如圆钢、螺纹钢等。
规格:钢筋的直径或宽度等规格参数。
单位重量:每米或每平方米钢筋的重量。
数量:所需钢筋的数量。
总重量:所需钢筋的总重量,根据单位重量和数量计算得出。
使用方法:
根据工程需要,填写相应的钢筋种类、规格、单位重量、数量和总重量。
可以根据实际情况添加或删除行,以适应不同工程的需求。
可以使用Excel等电子表格软件进行计算和整理,方便快捷。
桩基钢筋笼计算公式桩基钢筋笼是在地下工程中常用的一种结构部件。
它的作用是加固和加强桩基的承载能力,为地下工程的稳定性提供保障。
在施工过程中,如果能准确计算桩基钢筋笼的数量和尺寸,将对工程的质量和进度起到积极的推动作用。
下面将介绍桩基钢筋笼计算的公式和方法。
首先,计算桩基钢筋笼的数量是一项非常重要的任务。
通常情况下,桩基钢筋笼的数量与桩的直径和长度有关。
一般来说,每米桩长所需的钢筋数量可根据以下公式计算:钢筋数量(根)= 桩长(m)/铺设间距(m)。
在具体操作时,我们需要根据工程要求和实际情况,确定好铺设间距,然后根据公式计算出合理的钢筋数量。
其次,根据桩基的直径和长度,我们需要计算桩基钢筋笼的尺寸。
桩基钢筋笼的尺寸主要包括钢筋的直径和间距两个方面。
首先,钢筋的直径要根据桩基的直径和工程要求来确定,通常采用12mm、14mm和16mm等规格。
其次,钢筋的间距要根据工程需求和设计要求进行确定。
一般情况下,间距在桩径的1/4到1/6之间,需根据具体情况进行调整。
通过合理的计算,可以得到符合施工要求的桩基钢筋笼尺寸。
最后,桩基钢筋笼计算过程中需要考虑的一个重要因素是钢筋的长度和弯折。
在实际施工中,为了满足工程要求,一般会将较长的钢筋进行弯折,以便能够更好地安装在桩体中。
在计算过程中,我们需要根据桩的长度和弯折规范计算出具体的钢筋长度,然后根据实际情况进行操作。
综上所述,桩基钢筋笼计算是地下工程中重要的一环。
通过合理计算桩基钢筋笼的数量和尺寸,可以提高工程的质量和进度。
在实际操作中,我们需要根据工程要求和实际情况,采取科学严谨的方法进行计算,确保钢筋笼的合理布置和施工质量。
只有这样,才能有效地提高桩基的承载能力和地下工程的稳定性。
桩基钢筋笼钢筋计算公式关于桩基钢筋笼钢筋计算公式?想要知道答案嘛,下面是中国下面梳理的有关桩基钢筋笼钢筋计算公式相关内容,基本情况如下:钢筋笼制作按图示尺寸及施工规范以吨计算。
钢筋笼运输及安装区别不同长度按相应项目计算。
钢筋笼的钢筋有主钢筋、箍筋和加强箍组成。
钢筋笼重量=主筋重量十箍筋重量十加强箍重量。
(1)主筋重量=直立钢筋长(加弯钩)×根数×单位重量(2)加强箍箍筋(圆形)=(圆箍中心周长十搭接长度)×根数×单位重量=〔π×(D-2C-2d1-d)+5d〕×根数×单位重量式中:D—桩直径d1—主筋直径d—箍筋直径C—桩混凝土保护层厚度说明:一般在主筋内侧每隔2.5m加设一道直径25~30mm的加强箍。
(3)螺旋箍筋=螺旋箍筋长×单位重量=[(H-2b)×+2×1.5π(D-2C+d)+2×11.9d+搭接长度]×单位重量式中:D—桩直径d—箍筋直径b—螺距H—钢筋笼高度2×1.5π(D-2C+d)是指螺旋箍筋开始与结束的位置应有的水平段,长度不小于一圈半(见03G101-1第40页)。
说明:如果在钢筋笼四侧主筋上每隔5m设置一个Ф20mm耳环作定位垫块之用时,应计算耳环的钢筋重量。
在桥涵或者高层建筑施工时,根据要求可能要求基础进行打桩,方法是用利用机器冲孔和水磨钻孔,并且孔深达到设计要求,然后向桩孔下放钢筋笼,再插入导管进行混凝土浇注。
另外,当混凝土结构物为柱状或者条状构件时,其中心部分不需要配筋,只在混凝土构件接触空气的面底下配置钢筋。
如果这个构件是独立的,我们把这个构件周边设置的钢筋预先制作好,这个就是钢筋笼。
通常我们把钻孔灌注桩、挖孔桩、立柱等预先制作的钢筋结构叫钢筋笼。
钢筋的直径多少?试桩笼长=孔深+锚固长度+加上焊接总长度+接头错开的长度试桩不考虑桩顶标高:钢筋笼直接到地面。
锚固:70。
抗压还是抗拔?总不能露出桩头吧!(一般不考虑了)焊接总长:单面焊接10D, 3节笼就是乘3。
接头错开的长度:钢筋焊接接头连接区段的长度为35d(d为纵向受力钢筋的较大直径)且不小于500mm。
参见混凝土结构设计规范(GB50010-2002)第九章9.4 钢筋的连接。
那就最少加上50CM,具体看钢筋直径。
砼用量:这个一般按照充盈系数1.15算。
得看桩直径多少,比如直径800。
(0.4*0.4*3.14159*1.15)每米的用量。
试桩一般加上2米的超灌方量,为了把浮浆弄干净。
保证桩头的质量,要知道桩头5倍直径区域的应力可是很大的。
有效桩长:严格的讲:是对桩顶荷载和桩顶沉降有无贡献的角度来定义的,超过有效桩长部分的桩体并不是不承受轴力而是曾长的桩体在定量的桩顶荷载下,对减小桩顶沉降量的效果来说无贡献,这就是合理设计桩基的桩长问题。
是随着作用的桩顶荷载或桩顶沉降变化而变化的,是一个动态值。
很多人认为就是:设计桩底标高与设计桩顶标高的差值,其实不是很准确。
实际桩长很多时候也叫施工桩长:有的要计算超灌部分,有的直接用孔深或入土深度代替施工桩长和委托方结算。
导管堵塞灌注过程中,砼在导管中不能下落,影响灌注工作顺利进行。
病因分析初灌时隔水塞堵管;粗骨粒径过大;砼坍落度不合要求,和易性、流动性差,拌合不均匀产生离析;导管连接部位和焊缝不密时,发生漏水,管内形成水塞;当管内砼不满而含有空气时,砼整斗倾入导管,导致管内形成高压气塞,或气塞挤破管节间密封垫继而导致导管漏水;机械发生故障,导管内砼已初凝,增大下落阻力。
防治措施隔水塞直径应与导管内径匹配,能从管内顺利排出,隔水胶垫应安装在隔水塞的顶面,先储灌0.2~0.3m3 水泥砂浆,后灌注砼,防止骨粒长阻水塞,选用粒径小于25mm 的粗骨料,其最大粒径不大于导管内径和钢筋笼主筋最小净距的1/4;严格砼配合比,坍落度控制在16~22cm,坍落度降低至15cm 的时间一般不宜小于1h;砼拌合均匀,搅拌机拌合时间大于90s;确保导管连接部位和焊缝的密封性,导管应在大于0.5~0.7MPa 下试压,时间大于15min 而不泄漏,以免在导管内形成水塞;浇灌过程中砼宜徐徐倒入漏斗的导管,避免在导管内形成高压气塞;为确保机械运转正常必须有备用搅拌机,必要时可在砼中掺加缓凝剂;采用长杆冲捣,强力抖动导管,或在导管上端安装震动器等方法迫使隔水塞或砼下落,如上述方法处理无效,应立即提出导管进行清理,视孔内砼情况重新浇灌或接桩处理;当隔水塞堵塞导管时可将提管时散落在孔底的砼拌合物清除,重新下隔水塞浇灌;当孔内砼尚未初凝时尽快清理导管,重新下至砼面,开泵冲冼浮浆后重新下隔水塞浇灌,隔水塞冲出后尽可能将导管向下插入原先浇灌的砼内,原位上下穿插导管,使砼混合密实,再继续浇灌;砼初凝后可用较钢筋笼直径稍小的钻头钻进至原先导管的底端埋置深度重新清孔,最好增加一节较小直径的钢筋笼埋入新孔,按正常程序浇灌砼。

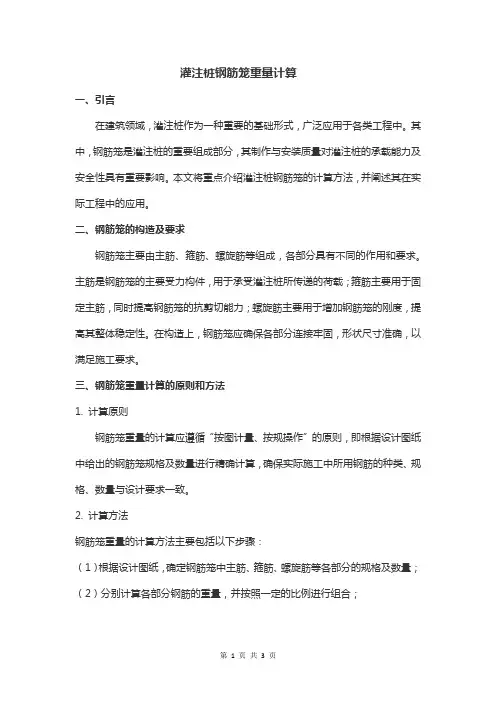

灌注桩钢筋笼重量计算一、引言在建筑领域,灌注桩作为一种重要的基础形式,广泛应用于各类工程中。
其中,钢筋笼是灌注桩的重要组成部分,其制作与安装质量对灌注桩的承载能力及安全性具有重要影响。
本文将重点介绍灌注桩钢筋笼的计算方法,并阐述其在实际工程中的应用。
二、钢筋笼的构造及要求钢筋笼主要由主筋、箍筋、螺旋筋等组成,各部分具有不同的作用和要求。
主筋是钢筋笼的主要受力构件,用于承受灌注桩所传递的荷载;箍筋主要用于固定主筋,同时提高钢筋笼的抗剪切能力;螺旋筋主要用于增加钢筋笼的刚度,提高其整体稳定性。
在构造上,钢筋笼应确保各部分连接牢固,形状尺寸准确,以满足施工要求。
三、钢筋笼重量计算的原则和方法1. 计算原则钢筋笼重量的计算应遵循“按图计量、按规操作”的原则,即根据设计图纸中给出的钢筋笼规格及数量进行精确计算,确保实际施工中所用钢筋的种类、规格、数量与设计要求一致。
2. 计算方法钢筋笼重量的计算方法主要包括以下步骤:(1)根据设计图纸,确定钢筋笼中主筋、箍筋、螺旋筋等各部分的规格及数量;(2)分别计算各部分钢筋的重量,并按照一定的比例进行组合;(3)考虑制作及安装过程中的损耗,对钢筋笼的总重量进行适当调整。
四、钢筋笼重量计算的工程实例某工程采用钻孔灌注桩基础,设计要求钢筋笼采用Φ20主筋,Φ8箍筋,重量为2.5t。
根据上述计算方法,首先确定主筋重量为1.9t,箍筋重量为0.6t。
然后按照一定比例组合后,得到钢筋笼的总重量为2.1t。
考虑到制作及安装过程中的损耗后,最终确定钢筋笼的实际重量为2.3t。
在施工过程中,严格控制了钢筋笼的制作与安装质量,确保了灌注桩的安全性和稳定性。
五、结论与建议本文通过对灌注桩钢筋笼重量计算方法的介绍和工程实例的分析,说明了精确计算钢筋笼重量对于确保灌注桩质量的重要性。
在实际工程中,应注重以下几点:1. 严格按设计图纸进行计算,确保各部分钢筋规格及数量准确无误;2. 在制作与安装过程中,注重质量控制,减少不必要的损耗;3. 定期对钢筋笼的重量进行检测与调整,确保其满足设计要求;4. 针对不同的工程地质条件及设计要求,灵活调整钢筋笼的构造及重量,提高灌注桩的承载能力及安全性。
钢筋笼螺旋箍筋长度计算公式
下面是计算钢筋笼螺旋箍筋长度的一般公式:
L=(C+2πd)×N
其中,L表示螺旋箍筋的长度,C表示笼子的周长,d表示笼子的直径,N表示螺旋箍筋的圈数。
在计算过程中,首先需要确定笼子的周长和直径。
一般情况下,周长可以通过测量笼子外部表面的长度来确定。
直径可以通过测量笼子横截面的宽度来确定。
在计算圈数时,需要考虑结构的要求和设计规范。
根据要求,可以决定螺旋箍筋的圈数。
通常,圈数与混凝土构件的尺寸和结构要求有关。
计算出螺旋箍筋的长度后,可以根据材料的实际使用情况进行调整。
例如,如果螺旋箍筋需要连接到其他部件,需要增加一定的长度。
需要注意的是,上述公式只是一种一般的计算方法,实际应用中可能会有更多的因素需要考虑。
因此,在设计和计算过程中,建议参考适用的设计规范和标准。
总结起来,计算钢筋笼螺旋箍筋长度的公式为:L=(C+2πd)×N,其中C是笼子的周长,d是笼子的直径,N是螺旋箍筋的圈数。
但是需要根据具体情况和设计要求进行调整和修正。
桩钢筋笼钢筋量计算实例桩钢筋笼钢筋量计算的实例如下:假设有一个桩基础,其直径为200mm,长度为3000mm。
在桩的顶部设置了一个钢筋笼,钢筋笼的直径为160mm,长度为1500mm。
钢筋笼内填充了混凝土,混凝土的密度为每立方米400kg。
我们需要计算钢筋笼内的钢筋量。
首先,我们需要知道钢筋笼的箍筋直径和长度。
箍筋直径应为钢筋笼直径的1.5倍,长度分别为80mm和200mm。
然后,我们需要计算混凝土的强度和密度。
混凝土的强度和密度可以通过下列公式计算:强度 = 密度×混凝土的立方体质量混凝土的立方体质量可以通过下列公式计算:混凝土的立方体质量 = (4.406 ×密度) × (混凝土的直径/2)2 × (混凝土的长度/1000)将上述公式代入公式中,我们可以计算出混凝土的立方体质量: 混凝土的立方体质量 = (4.406 × 0.8) × (0.16)2 ×(0.15)2 × 10,000 = 72,060.45 千克接下来,我们需要计算钢筋笼内的钢筋用量。
根据上述公式,我们可以计算出钢筋笼内的钢筋用量:钢筋用量 = 混凝土的立方体质量÷钢筋笼的箍筋直径×钢筋笼的箍筋长度钢筋用量 = 72,060.45 ÷ (1.5 × 80) × (1.5 × 200) =3,846.2 千克因此,钢筋笼内的钢筋用量为3,846.2千克。
需要注意的是,上述计算结果仅适用于钢筋笼内的钢筋用量,实际钢筋量还会受到其他因素的影响,如钢筋的直径和长度、混凝土的浇注方式等。
螺旋箍筋总长度=n×{√b^2+[π×(D-2×15)]^2}+2×π×(D-2×15)+2×6.25×dL: 螺旋筋的高度n:螺旋筋的圈数n=L/bb:螺旋筋之间的距离,螺距D:混凝土柱的直径d:螺旋筋的直径螺旋筋混凝土保护层15,螺旋筋当中,上下各有一个水平圈,此量必计算在内。
再加两个弯钩长度,就为螺旋筋总的钢筋用量。
还有搭接长度根据现场施工情况增加。
其实就是螺旋展开是一个三角形的道理。
可采用勾股弦定理简化算式:L=H平方+(πDn)平方,算出得式后,再进行开平方。
式中:L—为螺旋箍筋的长度H—为螺旋箍筋起点到终点的垂直高度π——为圆周率D—为螺旋箍筋的直径n—为螺旋箍盘的缠绕圈数1、螺旋箍筋计算方法:在圆柱形构件(如图形柱、管柱、灌注桩等)中,螺旋箍筋沿主筋圆周表面缠绕,其每米钢筋骨架长的螺旋箍筋长度,可按下式计算:l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√(p^2+4D^2)/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度(㎜);p——螺距(㎜);л——圆周率,取3.1416;D——螺旋线的缠绕直径;采用箍筋的中心距,即主筋外皮距离加上一个箍筋直径(㎜)。
公式中括号内最后一项5/256(e^2)^3数值很小,一般在计算时略去。
2、螺旋箍筋简易计算方法方法一,螺旋箍筋长度亦可按以下简化公式计算:l=1000/p×√(лD)^2+p^2+лd/2式中d——螺旋箍筋的直径;其他符号意义同前。
方法二,对于箍筋间距要求不大严格的构件,或当p与D的比值较小(p/d﹤0.5)时,箍筋长度也可以按下面近似公式计算:l=n√p^2+(лD)^2式中n——螺旋圈数;其他符号意义同前。
“^ ”表示次方的意识。
螺旋箍筋计算方法螺旋箍筋长度亦可按以下简化公式计算:l=1000/p×√(лD)^2+p^2+лd/2式中d——螺旋箍筋的直径;螺旋箍筋计算方法:在圆柱形构件(如图形柱、管柱、灌注桩等)中,螺旋箍筋沿主筋圆周表面缠绕,其每米钢筋骨架长的螺旋箍筋长度,可按下式计算:l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√(p^2+4D^2)/4e2=(4a^2-D^2)/( 4a^2)圆型箍筋重=(圆箍周长+钩长)*根数*单位重螺旋箍筋重=螺旋筋长*单位重=√[(螺距)的平方+(2*3.14*螺旋半径)的平方]/螺距*单位重注螺距和单位重在根号外面1、螺旋箍筋计算方法:在圆柱形构件(如图形柱、管柱、灌注桩等)中,螺旋箍筋沿主筋圆周表面缠绕,其每米钢筋骨架长的螺旋箍筋长度,可按下式计算:l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3]其中a=√(p^2+4D^2)/4e2=(4a^2-D^2)/( 4a^2)式中l——每1m钢筋骨架长的螺旋箍筋长度(㎜);p——螺距(㎜);л——圆周率,取3.1416;D——螺旋线的缠绕直径;采用箍筋的中心距,即主筋外皮距离加上一个箍筋直径(㎜)。
螺旋钢筋算法螺旋钢筋算法关于螺旋钢筋的长度的计算方法:我学的方法是:总长度L={1+【3.14(D-50)/b】平方}开根号*H嘿嘿D为桩直径b为螺距H钢筋笼高度是在工程概预算中学的具体信息如下:高等学校教材《建筑工程概预算》(第3版修订本)武汉理工大学出版社见笑了螺旋箍筋长度计算在圆形截面的构件中,螺旋箍筋沿圆表面缠绕,其中螺距为p和直径为D,则每米钢筋骨架长的螺旋箍筋长度计算公式:L=2000*(Pai)*ap (1- e4 - 364 e2)式中L为每米钢筋骨架长的螺旋箍筋长度;(Pai)为圆周率,取为3.1416;p 为螺距;a(单位为mm)= p2+4D24 ;e=4a2-D24a2 。
在计算螺旋箍筋下料长度时,D可采用箍筋的中心距,即主筋外皮距离加上箍筋直径。
2.5.3钢筋的重量计算计算钢筋的重量,必须先算出钢筋的体积,再乘以钢筋单位体积的重量。
而1m3的钢材重7.85t(即7850 kg),则1cm3的钢材重0.00785。
1米长钢筋的体积是0.785*d2*100=78.5*d2cm3;因此1米钢筋的重78.5*d2*0.0785=0.616*d2根据上面的公式得出下面的钢筋重量表,如表2-12表2-12钢筋重量表2.5.4钢筋计算实例例1已知1号楼钢筋混凝土框架梁KL1(2),第一跨跨距为6900,距支座边为200,第二跨为4800,距支座边为200,截面尺寸为300*700,箍筋为A10@100/200,上部通长钢筋为2B25,下部为4B25,支座1为4B25,支座2为4B25/2B20,支座3为4B25,腰筋为2B12,次梁宽为200mm,吊筋为2B22,板厚200mm,如图2-36示,混凝土等级为C25,抗震等级为三级,求各种钢筋的下料长度?图2-36梁实例根据03G101-1和《建筑施工手册》的有关规定,得出:(1)纵向受力筋混凝土保护层为25mm;(2)锚固长度为35d(3)构造钢筋腰筋为B12,hw=700-200=500mm,根据已知条件和上述构造要求,绘制出下表,并进行编号钢筋编号简图规格与直径(mm) 根数下料长度(mm) 重量(kg)1 3001 B252 12700 97.792 2001 B25 2 2867 22.0763 1001 B25 2 4733 36.444 1001 B20 2 3650 18.0315 2001 B25 2 2167 16.6866 2001 B25 4 8075 124.3557 2001 B25 4 5975 92.0158、9、11 4209 A10@100/200 82 2070 104.7310 5010 B22 2 2974 17.5212 1001 B12 2 6860 12.1813 1001 B12 2 4760 8.4514 1202 A8@400 58 366 8.385下料长度计算(1)号上部通长钢筋下料长度为:伸长12050+弯折长度375+弯折长度375-2*2*25=12700 mm(2)号支座1的加强筋下料长度为:[伸长(6900-400)/3+400-25=2542]+弯折长度375-2*25=2867 mm(3)号支座2第一排负筋下料长度为:伸长=(6900-支座200*2)/3*2+400=4733 mm(4)号支座2第二排负筋下料长度为:伸长=(6900-200*2)/4*2+400=3650 mm(5)号支座3第一排负筋下料长度为:[伸长(4800-200*2)/3+375]+弯折长度375-2*25=2167 mm(6)号第一跨下部钢筋下料长度为:弯折长度375+伸长(6900-25+35*25)-2*25=8075 mm(7)号第二跨下部钢筋下料长度弯折长度375+伸长(4800-25+35*25)-25*2=5975 mm(8)箍筋下料长度为:270*2+670*2+250-3*2*10=2070 mm根据03G101-1第63页中框架梁箍筋加密区≥1.5hb≥500的规定,hb为梁截面高度,根数计算如下:根数=第一跨43+第二跨33+附加箍筋3*2=82根(9)、(11)号同(8)号钢筋(10)号吊筋的下料长度为:(次梁宽200+50*2)+斜长919*2+平直段20*22*2-4*0.5*22=2974 mm(12)第一跨腰筋下料长度为:(6900-200*2)+15*12*2=6860 mm(13)(12)号第二跨腰筋下料长度为:(4800-200*2)+15*12*2=4760 mm(14)号梁拉筋下料长度为:伸长(300-25*2+8*2)+6.25*2*8=366 mm钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
桩基钢筋笼的螺旋箍筋计算首先,桩基钢筋笼的螺旋箍筋的截面积的计算。
螺旋箍筋一般是直径为6-12mm的钢筋弯制而成,根据设计要求,箍筋的截面积应满足一定的要求。
螺旋箍筋的总截面积要按照地震作用和桩身抗弯能力的要求进行规定,一般要求箍筋的总截面积为桩身混凝土截面积的1-2%。
同时,在确定总截面积后,还需要根据箍筋的直径和间距的限制,确定一根箍筋的截面积。
其次,桩基钢筋笼的螺旋箍筋的间距的计算。
螺旋箍筋的间距是指箍筋之间的距离。
间距的计算一般需要考虑到以下几个因素。
首先是桩身的尺寸和形状。
一般来说,桩身的直径和高度会对箍筋的间距产生一定的影响。
其次是螺旋箍筋的数量。
螺旋箍筋的数量是根据桩身的尺寸和截面积来确定的,一般要求每个箍筋之间有一定的间距。
最后是箍筋的直径。
箍筋的直径越大,箍筋之间的间距就可以相应地增大。
计算桩基钢筋笼的螺旋箍筋的具体步骤如下:1.根据设计要求确定螺旋箍筋的总截面积的要求。
一般要求箍筋的总截面积为桩身混凝土截面积的1-2%。
2. 根据总截面积要求,确定一根箍筋的截面积。
一般来说,螺旋箍筋的直径为6-12mm,根据设计要求确定直径,然后计算对应直径的钢筋的截面积。
3.确定螺旋箍筋的间距。
间距的计算要考虑桩身的尺寸和形状,螺旋箍筋的数量和箍筋的直径。
根据这些因素,可以根据经验公式或者有关规范提供的计算方法,确定螺旋箍筋的间距。
4.根据确定的截面积和间距,计算螺旋箍筋的截面积和间距。
螺旋箍筋的计算需要根据具体的桩身设计要求和规范来进行,并且还需要考虑到施工工艺和材料的可行性。
因此,在进行螺旋箍筋计算之前,应该确保有准确的设计要求和相应的规范,以及对于螺旋箍筋施工的了解和经验。
桩基钢筋笼计算公式桩基钢筋笼是在桩基施工中重要的构造部分,它能够增强桩体的抗弯和抗剪能力,提高桩基的承载力和稳定性。
正确计算并制作桩基钢筋笼至关重要,下面将介绍桩基钢筋笼计算的相关公式以及其指导意义。
一、桩基钢筋笼的计算公式1. 桩基承载力计算公式:桩基承载力 = 表观桩身积木核心积分立方体 * 端部阻力系数表观桩身积木核心积分立方体可以根据桩身的截面积和积木长度来计算,其公式如下:表观桩身积木核心积分立方体 = 桩身截面积 * 积木长度端部阻力系数是指桩基中的端部土壤与桩身的摩擦力和土壤的抗剪强度的比值,其计算需要根据现场测试结果和经验公式确定。
2. 钢筋笼纵向钢筋计算公式:纵向钢筋面积 = 承载力 * 系数 / (纵向钢筋抗拉强度 * 安全系数)系数可以根据桩的类型和设计要求来确定。
3. 钢筋笼横向钢筋计算公式:横向钢筋面积 = (桩身外径 - 钢筋直径 - 钢筋间距) * 纵向钢筋周长 / 钢筋间距钢筋间距一般根据设计要求来确定。
二、桩基钢筋笼计算的指导意义1. 提高桩基的承载力:通过合理计算钢筋笼的制作,可以确保桩的承载力符合设计要求,避免桩基发生失稳或破坏。
2. 增强桩体的抗弯和抗剪能力:适当增加钢筋笼的纵向和横向钢筋,可以提高桩体的抗弯和抗剪能力,增加桩基的稳定性。
3. 避免钢筋的浪费和不足:通过精确计算钢筋笼的钢筋数量和尺寸,可以避免钢筋的浪费和不足,提高施工的经济效益。
4. 确保桩基的质量和安全:合理计算钢筋笼的制作可以确保桩基的质量和安全性,提高工程的可靠性和耐久性。
综上所述,桩基钢筋笼计算是桩基施工中的重要环节,需要根据相关公式进行准确计算。
通过合理计算钢筋笼的制作,可以提高桩基的承载力、增强桩体的抗弯和抗剪能力,避免钢筋的浪费和不足,确保桩基的质量和安全。
希望本文能对桩基钢筋笼计算有所指导和启发。
钻孔灌注桩钢筋笼管控要点1、钢筋笼短笼长度L短计算公式:L总=(N-1)×(L钢-10d)+L短其中:L总为:钢筋笼总长度,L总=L+La ;(L为桩长,La为钢筋笼锚固长度。
)N为:钢筋笼节数;L钢为:正常单节钢筋笼长度(一般为钢筋单根长度如:9米。
);d为:钢筋直径;运用此公式可明确每种桩的钢筋笼数量,及所需短钢筋笼的长度。
2、吊筋长度L吊计算公式:L吊=自然地坪标高-钢筋笼顶标高+10d钢筋笼顶标高为:桩顶标高+钢筋笼锚固长度;d为:较大钢筋直径。
3、钢筋笼管控容易出现的质量缺陷:3.1、缺失钢筋笼出现原因:桩基单位节约成本,为分包单位负责人人为主观所领导。
预防措施:(找人看着干活)a.钢筋笼验收时将钢筋笼摆放至桩机附近可以清晰分辨钢筋笼为哪根桩所用。
b.钢筋笼安装时需旁站,旁站人员应熟练掌握钢筋笼安装节奏,比如一根φ700的钢筋笼安装一根需要15-18分钟,φ500钢筋笼安装一根需要13-16分钟,例如有效桩长为80米的工程桩,钢筋笼安装时间应至少150分钟。
3.2、钢筋笼下放过程中出现上浮出现原因:a.泥浆比重过大。
b.含砂率较大。
预防措施:a.调节泥浆比重,延长一清时间。
b.调节循环池内泥浆含砂率。
3.3、钢筋笼放不下去出现原因:a.塌孔。
b.桩孔倾斜。
c.孔深不够。
d.孔径不满足设计要求。
预防措施:a.注意一清时长,合理把控一清时间,防止清孔过度导致其塌孔。
b.成孔过程中做好成孔记录,按孔深配好钻杆,并确保钻杆数量;成孔后,使用钢测绳测量孔深,并由我方质检员复测孔深。
c.增加钻头检查频率,确保钻头损耗直径在允许范围内,对损耗较重的钻头及时补焊,使其直径符合要求。
3.4、插筋缺失或插筋长度不足根据设计要求,钢筋笼会局部出现插筋,插筋长度L2。
插筋计算公式:L2=(L总-L半)-(N-1)×(L钢-10d)L总为:钢筋笼总长度,L总=L+La ;(L为桩长,La为钢筋笼锚固长度。
钻孔灌注桩螺旋筋计算引言钻孔灌注桩是一种常用的地基处理方法,它能够提供较大的承载能力和较高的变形控制能力,广泛应用于各类工程中。
在钻孔灌注桩的设计和施工中,螺旋筋的计算是至关重要的一环。
本文将介绍钻孔灌注桩螺旋筋计算的一般原理和方法。
一、螺旋筋的作用螺旋筋是钻孔灌注桩中的主要加固元素之一,能够提供桩身的强度和刚度。
其主要作用如下:1. 增加桩土界面摩擦力:螺旋筋的螺旋形状能够与桩身周围土体形成一道道螺旋形的“墙”,增加桩土摩擦力,提高桩的承载能力。
2. 防止桩体的变形和沉降:螺旋筋能够增加桩体的刚度,降低桩身的变形和沉降,保持工程结构的稳定性。
3. 分散荷载:螺旋筋可以将荷载分散到桩身周围土体中,降低桩身所承受的应力集中度,提高桩体的抗震能力。
二、螺旋筋计算的基本原理钻孔灌注桩螺旋筋的计算需要考虑以下几个因素:1. 桩的尺寸和形状:根据工程要求和土体条件,确定钻孔灌注桩的直径和长度。
桩的尺寸和形状将直接影响螺旋筋的截面尺寸和总长度。
2. 螺旋筋的截面尺寸:根据桩的尺寸和设计要求,计算出螺旋筋所需的截面尺寸。
通常采用圆形或方形螺旋筋,根据桩体的受力状况和荷载要求,确定螺旋筋的直径或边长。
3. 螺旋筋的间距和轴向长度:根据桩的长度和设计要求,确定螺旋筋的间距和轴向长度。
螺旋筋的间距应符合规范要求,能够提供足够的承载能力和变形控制能力。
4. 螺旋筋的截面面积:根据桩的受力要求,计算螺旋筋的截面面积。
螺旋筋的截面面积应满足桩体的承载能力需求,根据构造形式和荷载要求确定。
三、螺旋筋计算的具体步骤1. 确定桩的尺寸和形状:根据工程要求和土体条件,确定钻孔灌注桩的直径和长度。
2. 计算螺旋筋的截面尺寸:根据桩的尺寸和设计要求,计算螺旋筋所需的截面尺寸。
可以参考相关规范和经验公式,根据桩体的受力状况和荷载要求,确定螺旋筋的直径或边长。
3. 确定螺旋筋的间距和轴向长度:根据桩的长度和设计要求,确定螺旋筋的间距和轴向长度。
桩基钢筋笼吊筋长度计算公式桩基钢筋笼是工程建设中常用的一种结构元件,用于加固和加强桩基的承载能力。
钢筋笼的质量和长度的计算十分重要,它直接影响到桩基的稳定性和持久性。
本文将介绍如何计算桩基钢筋笼的长度,并提供相关的指导意义。
首先,桩基钢筋笼的长度计算是根据工程要求和设计参数来进行的。
一般来说,计算公式如下:
钢筋笼长度=桩柱高度+钢筋埋置深度+钢筋束收头长度
桩柱高度指桩基从地面到设计标高的高度,可以根据具体工程来确定。
钢筋埋置深度是指钢筋束在桩身内的埋置深度,一般为设计标高以下一定的距离,以增加桩体和土壤的黏结力。
钢筋束收头长度是指钢筋束两端需要留出的长度,用于焊接或者打结。
在计算钢筋笼长度时,还需要考虑桩基的截面形状和钢筋的直径。
不同的截面形状和钢筋直径对钢筋笼长度的计算有一定的影响。
一般来说,钢筋笼的长度应该大于或者等于桩柱高度和钢筋埋置深度的和,并根据实际情况留出一定的余量。
此外,在计算钢筋笼长度时还需要考虑桩基的设计荷载和工作状态。
根据不同的荷载和工作状态,钢筋笼的长度也会有所调整。
设计应该根据具体的工程要求和规范,确定合适的钢筋笼长度。
总之,桩基钢筋笼的长度计算需要综合考虑桩柱高度、钢筋埋置深度、钢筋束收头长度、截面形状、钢筋直径、设计荷载和工作状态等因素。
只有通过合理的计算,才能确保钢筋笼的质量和长度满足设计要求,进而保证桩基的稳定性和持久性。
在实际工程中,工程师应该仔细进行计算,并严格按照设计要求进行施工,以保证工程质量和安全。
φ800桩钢筋用量计算方法:一、钢筋用量:钢筋笼长度=设计桩长+0.8(含上部弯钩0.1m)1、主筋重量(主筋保护层厚度50)φ800桩:14φ16钢筋笼主筋重量(kg)=钢筋笼长度×14×1.582、加强箍筋:φ800桩加强筋:φ18@2000总圈数:(笼长L—0.80)/2.00+1单圈重:[3.14×(0.80-0.05×2-0.016×2)+0.18]×2.00kg/=4.555kg3、螺旋箍筋:φ800桩:φ10@150~200@150每米螺旋箍筋重量=22)15+×0.617 Kg∕m ×1/0.15=9.191 Kg∕m.0⨯.3(71.014加密段3.20m,共计总重29.41kg@200每米螺旋箍筋重量=22).3(+×0.617 Kg∕m ×1/0.2=6.905 Kg∕m2.0⨯14.0714、吊筋(2φ12钢筋每桩两根)吊筋重量=2×0.888 Kg∕m×(孔深-笼长+0.4)0.4指下部搭接加上部弯钩二、钢筋损耗:钢筋\检测管用量均为理论图纸用量,根据定额规定:φ10以下钢材损耗率取2%,φ10以上钢材损耗率取4.5%.Φ1000桩钢筋用量计算方法:一、钢筋用量:钢筋笼长度=设计桩长+0.8(含上部弯钩0.1m)1、主筋重量(主筋保护层厚度50)φ800桩:18φ18钢筋笼主筋重量(kg)=钢筋笼长度×18×22、加强箍筋:φ800桩加强筋:φ18@2000总圈数:(笼长L—0.80)/2.00+1单圈重:[3.14×(1.00-0.05×2-0.018×2)+0.18]×2.00kg/m=5.786kg3、螺旋箍筋:Φ1000桩:φ10@150~200@150每米螺旋箍筋重量=22)15+×0.617 Kg∕m ×1/0.15=11.770.0⨯.3(91.014Kg∕m加密段3.20m,共计总重37.663kg@200每米螺旋箍筋重量=22)2.0⨯+×0.617 Kg∕m ×1/0.2=8.837 Kg∕m.3(.014914、吊筋(2φ12钢筋每桩两根)吊筋重量=2×0.888 Kg∕m×(孔深-笼长+0.4)0.4指下部搭接加上部弯钩二、钢筋损耗:钢筋\检测管用量均为理论图纸用量,根据定额规定:φ10以下钢材损耗率取2%,φ10以上钢材损耗率取4.5%.。
右幅2#-1及右幅4#-1桩基钢筋笼螺旋钢筋计算
螺旋钢筋计算公式
1、每一米螺旋钢筋长度计算公式:I=1000/p×√(лD)2+p2+лd/2
2、各参数为:I——每1m钢筋骨架长的螺旋箍筋长度(mm);d——螺旋箍筋的直径(mm);
p——螺距(mm);D——螺旋线的缠绕直径(mm);π——3.1416
右幅2#-1桩基骨架钢筋总长为:21.29m,其中顶部N1 高度为5m 、∮10螺旋钢筋间距为@100mm, N2 高度为16.29m、∮10螺旋钢筋间距为@200mm。
代入上式为:
N1每1m钢筋骨架长的螺旋箍筋长度为
I=1000/100×√(3.1416×1350.4)2+1002+3.1416×1350.4/2
=42438.45mm
N1----5m钢筋骨架长的螺旋箍筋长度为=5×42.438=212.19m
N2每1m钢筋骨架长的螺旋箍筋长度为
I=1000/200×√(3.1416×1350.4)2+2002+3.1416×1350.4/2
=21236.89mm
N2—--16.29m钢筋骨架长的螺旋箍筋长度为=16.29×21.237=345.949m
右幅2#-1桩基螺旋箍筋总长度为:N1+N2=212.19+345.949=558.139m。
右幅4#-1桩基骨架钢筋总长为:21.128m,其中顶部N1 高度为5m 、∮10螺旋钢筋间距为@100mm, N2 高度为16.128m、∮10螺旋钢筋间距为@200mm。
代入上式为:
N1每1m钢筋骨架长的螺旋箍筋长度为
I=1000/100×√(3.1416×1350.4)2+1002+3.1416×1350.4/2
=42438.45mm
N1----5m钢筋骨架长的螺旋箍筋长度为=5×42.438=212.19m
N2每1m钢筋骨架长的螺旋箍筋长度为
I=1000/200×√(3.1416×1350.4)2+2002+3.1416×1350.4/2
=21236.89mm
N2—--16.128m钢筋骨架长的螺旋箍筋长度为=16.128×21.237=342.510m
右幅4#-1桩基螺旋箍筋总长度为:N1+N2=212.19+342.510=554.70m。
