独立基础钢筋计算

第一章钢筋计算原理和框架实例手工答案第一节独立基础钢筋计算一、独立基础钢筋的标注现阶段独"甚础钢筋杯注存住两种方式；传统标注方式和Y法杯注方式.F 面分别讲解。

(-)传统标注方式独立基础钢筋传统标注方式.般要画出独立基础的平血图和剖面图.如图】・】・1所示。

JC-I 1-1图1.1.1独立基础(J(1)钢筋传统标注方式(二)平法标注方式独立基础的平法标注方式. 般只需圖出平曲图.在f ifii图中克接标出剖面的侑息.如图1.1.2所示.DJpOl表示编号为01的坡形独立基础(若是台阶形独立呈础.用DJj表示人3( >0/20()独“展础底泾台阶命反为3()0.斜坡高度为200. “衣示底泾钢筋. X&、创2@ 150衣示,\和Y方向钢筋均为仕衿为12的螺纹钢筋.钢筋间距为150mm*注意*传统标注方式•基础名字可以由设计人员随意起■ P法杯注甲名字是固定的.如l)jj表示台阶形普通独立堆础・l).lp表示坡形菁通独立基础. BJ J表示阶形杯门独J堆础・& 示坡形杯口独立堪础。

关］独、7雄础的#法标注.行较多内容.这甲只讲1号办公楼涉及到的内容.其他内容请参石图集06G10】6。

二、独立鉱础要计算哪些钢筋的甚础嗖什算的钢筋•仆底部钢筋■頂部制筋以及基础梁的钢筋. 如图1.1.3所示.图1.L3独立基础要计算的钢筋敢杯口綸形单杯门图1.1.2 I)J P O1¥法杯注方式普通做立就題阶形M刚筋形长麼》方向me屁笳严回就杯叩m杯门丫方向底棉制筋---------- )方向頂筒歆筋边角筋収杯n副单杯门同议柱e独立垦咄三. 独立基础钢筋计算原理独立甚础虧I 算的钢筋右底部制筋、顶部钢筋以及羞础梁的钢筋.这唯只介 绍最常见的普通独丫基础底部钢筋的计廉原理•从阳蚩皿（；1⑴6可知.独立甚础 底部钢筋il TT 乂分为• .25（＞（＞nun 和25«）« mm 两种情况.卜面分别讲解。

独立基础最小配筋率计算实例
独立基础最小配筋率计算是建筑结构设计中的重要环节，它关系到建筑物的稳定性和安全性。

下面以一个简单的实例来说明如何进行这一计算。

假设我们有一个独立基础，其尺寸为长2米，宽1米，高0.5米。

首先，我们需要确定基础的受力情况，包括垂直荷载和水平荷载。

这些荷载的大小取决于建筑物的重量、使用功能以及地理位置等因素。

在进行配筋计算之前，我们需要了解混凝土的抗压强度和钢筋的抗拉强度。

这些参数是设计的基础，它们决定了结构的安全性和稳定性。

在这个实例中，我们假设混凝土的抗压强度为25MPa，钢筋的抗拉强度为400MPa。

接下来，我们可以使用公式来计算独立基础的最小配筋率。

这个公式考虑了基础的尺寸、荷载、混凝土和钢筋的强度等因素。

一般来说，最小配筋率是根据规范或标准来确定的，以确保结构在极限状态下的安全性。

在计算过程中，我们还需要考虑一些其他因素，如基础的形状、荷载的分布情况以及施工条件等。

这些因素都会对最小配筋率产生影响，因此需要在计算中进行综合考虑。

最后，我们得到的最小配筋率应该满足规范要求，并且能够保证结构的安全性和稳定性。

如果计算结果不符合要求，我们需要对设计进行调整，直到满足要求为止。

需要注意的是，以上只是一个简单的实例来说明独立基础最小配筋率的计算方法。

在实际工程中，计算过程可能会更加复杂，需要考虑更多的因素和细节。

因此，在进行独立基础设计时，建议咨询专业的结构工程师或相关机构，以确保设计的安全性和合理性。

钢筋算量公式一、基础1、独立基础：（1）长宽小于2500mm长度=总长—2c(保护层)根数=[总长—2×min（75，s/2）]÷间距+1（2）长宽大于等于2500mm长度=总长—c—0.1L（基础长宽）根数=[总长—min（75，s/2）—c]÷间距+12、圆形独立基础：（1）正交配筋长度=2×根号下[R²-（R-h拱高）²]-2c根数=[D—2×min（75，s/2）]÷间距+1（2）放射配筋径向钢筋长度=D—2c 根数=π（R—c）÷间距环行钢筋长度=π（R1—c）根数=[R—min（75，s/2）]÷间距其中R1依次减小3、条形基础：受力筋的长度=板底宽度—2c根数=（总长—2×s/2）÷间距+1分布筋长度=净长+2c+2×150根数=（底板宽度—2×s/2）÷间距+14、基础梁：底部贯通筋=总长+2×50—2c+2×15d顶部贯通筋=总长+2×50—2c+2×12d基础梁柱内有箍筋箍筋起始距离为50mm底部端部不贯通筋=轴间距÷3+伸至端部-c+15d底部中部不贯通筋=(轴间距÷3) ×2顶部端部不贯通筋=轴间距÷3+伸至端部-c+12d顶部中部不贯通筋=(轴间距÷3) ×2梁顶一平变截面的底部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

顶部伸至外伸尽端弯折12d。

梁底一平变截面的顶部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

底部伸至外伸尽端弯折12d。

梁底有高差的（高差小于梁高）：底部—梁底高差坡度为45°，低部钢筋锚进高粱内la，高部钢筋伸进低梁la。

顶部—低位钢筋锚入lae，高位上排钢筋伸至住外边下弯至低位梁顶再加lae，高位下排钢筋总锚长lae。

柱、梁、板、独立基础高频钢筋计算公式一、柱钢筋1.柱纵筋柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数abcb.柱宽；h.柱高；c.柱保护层根数=(加密区长度/加密区间距+1)+(非加密区长度/非加密区间距-1) 加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max(hc，hn/6，500)（考试用）③柱梁节点加密区长度为：梁高+max(hc，hn/6，500)（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

二、梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数234第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2*max（10d，75）加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级——四级抗震：max（1.5Hb，500）7．侧面纵向钢筋（腰筋）8960度。

左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）三、板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，120，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d23+1 +（右侧板内净长-1/2板分布筋间距）/分布筋间距+1四、独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1 S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时XY。

独立基础大于2500时钢筋计算
钢筋作为一种重要的建筑材料，其在建筑过程中扮演着至关重要的角色。

而在建筑过程中，最重要的一环，就是对建筑物的独立基础的计算。

当独立基础的高度超过2500mm时，钢筋的应用是十分有必
要的。

首先，在进行独立基础大于2500mm时钢筋计算之前，一定要有
充足的地基调查资料。

这一步是为了获取地基的物理特性和强度属性，从而正确地估计建筑物的地基土体，从而更加准确地对其进行设计。

其次，在钢筋的穿设计中，钢筋的种类也是非常重要的。

一般而言，在2500mm以下，采用T型钢筋就可以满足设计要求；而在2500mm 以上的独立基础计算中，建议采用H型钢筋，以更加稳定地穿通横向和纵向的土体。

此外，考虑到钢筋在建筑物中扮演着至关重要的角色，在独立基础大于2500mm时钢筋计算中，其计算要求也要提升。

首先，应严格
按照设计要求，钢筋的长短要均匀，纵横穿设要有规律；其次，根据建筑物的复杂程度和荷载要求，要求钢筋的直径和刚性也要有所改变；终极，应对钢筋的排列和安装等细节也要有更加周全的考虑。

最后，在独立基础大于2500mm时钢筋计算中，钢筋的质量问题
也是一个非常重要的因素。

因此，广大建筑工程师应该在进行钢筋计算时，有认真、细致的态度，以保证钢筋的质量，从而更好地保障建筑物的安全和稳固。

总而言之，独立基础大于2500mm时钢筋计算是一项十分精细的
工程，要求工程师有良好的地基调查资料，科学的钢筋设计，正确的钢筋穿设和安置，良好的钢筋质量保障等。

因此，在建筑物的独立基础大于2500mm时，建议采用钢筋计算，以保证建筑物的安全性和可靠性。

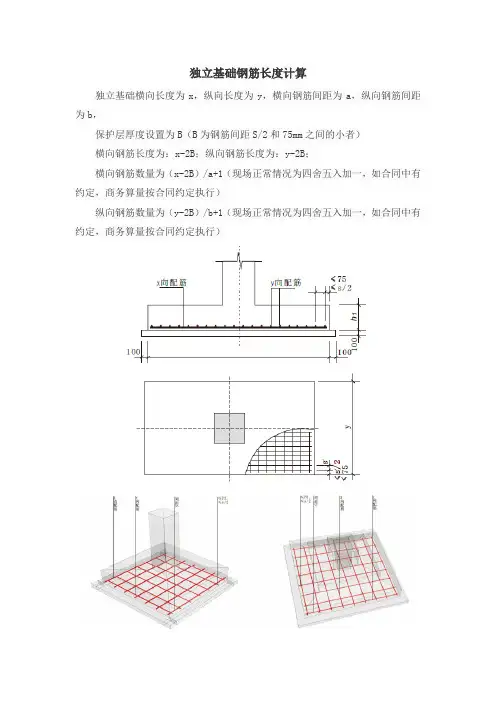

独立基础钢筋长度计算
独立基础横向长度为x，纵向长度为y，横向钢筋间距为a，纵向钢筋间距为b，
保护层厚度设置为B（B为钢筋间距S/2和75mm之间的小者）
横向钢筋长度为：x-2B；纵向钢筋长度为：y-2B；
横向钢筋数量为（x-2B）/a+1（现场正常情况为四舍五入加一，如合同中有约定，商务算量按合同约定执行）
纵向钢筋数量为（y-2B）/b+1（现场正常情况为四舍五入加一，如合同中有约定，商务算量按合同约定执行）
当对称基础底板长度≥2500时，除外侧钢筋外，底板配筋长度可减短10%，交错布置缩短后的钢筋。

非对称独立基础底板长度≥2500，但该基础某侧从柱中心至基础底板边缘的距离＜1250时，钢筋在该侧不应减短。

对称独立基础底板配筋长度减短10%的钢筋排布构造
非对称独立基础底板配筋长度减短10%的钢筋排布构造
横向钢筋长度为：x-2B；纵向钢筋长度为：y-2B；
缩短横向钢筋长度为：0.9（x-2B）；纵向钢筋长度为：0.9（y-2B）；
横向正常长度钢筋数量为2，横向缩短钢筋数量为（x-2B）/a-1（现场正常情况为四舍五入加一，如合同中有约定，商务算量按合同约定执行）纵向正常长度钢筋数量为2，纵向钢筋数量为（y-2B）/b-1（现场正常情况为四舍五入加一，如合同中有约定，商务算量按合同约定执行）。

桥墩独立基础钢筋计算公式桥梁是连接两个地点的重要交通设施，而桥梁的基础是桥梁结构中至关重要的一部分。

桥墩独立基础是桥梁的支撑结构，其设计和计算是桥梁工程中的重要环节。

在桥墩独立基础设计中，钢筋的计算是必不可少的一部分，本文将介绍桥墩独立基础钢筋计算公式。

桥墩独立基础钢筋计算的目的是为了保证桥墩的稳定性和承载能力，同时尽量减少材料的使用量，降低工程成本。

在进行桥墩独立基础钢筋计算时，需要考虑桥墩的受力情况、土壤的承载能力、钢筋的强度等因素。

首先，桥墩独立基础的受力情况是进行钢筋计算的基础。

桥墩在承受荷载时会产生弯矩和剪力，而钢筋的作用就是承担这些受力，保证桥墩的稳定性。

在进行钢筋计算时，需要根据桥墩的受力情况确定钢筋的布置形式、数量和直径等参数。

其次，土壤的承载能力也是进行桥墩独立基础钢筋计算的重要因素。

土壤的承载能力决定了桥墩基础的承载能力，而钢筋的数量和布置需要根据土壤的承载能力来确定。

在进行钢筋计算时，需要考虑土壤的承载能力和桥墩的受力情况，保证桥墩基础的稳定性和承载能力。

最后，钢筋的强度也是进行桥墩独立基础钢筋计算的重要参数。

钢筋的强度直接影响桥墩基础的承载能力和稳定性，而钢筋的数量和直径需要根据其强度来确定。

在进行钢筋计算时，需要根据桥墩的受力情况和土壤的承载能力来确定钢筋的强度，保证桥墩基础的稳定性和承载能力。

综上所述，桥墩独立基础钢筋计算是桥梁工程中的重要环节，其设计和计算需要考虑桥墩的受力情况、土壤的承载能力和钢筋的强度等因素。

在进行钢筋计算时，需要根据桥墩的受力情况和土壤的承载能力来确定钢筋的布置形式、数量和直径，保证桥墩基础的稳定性和承载能力。

希望本文对桥墩独立基础钢筋计算有所帮助。

独立基础钢筋根数计算公式如下：
钢筋根数= (As * L) / (π * D^2 / 4)
其中，As为钢筋面积，单位为mm²；L为独立基础的周长，单位为mm；D为钢筋直径，单位为mm；π为圆周率，取3.14。

具体计算步骤如下：
1.根据设计要求确定独立基础的尺寸和钢筋等级。

2.计算钢筋的面积As，公式为：As = (φ/2)^2 * π，其中φ为
钢筋直径，单位为mm。

3.计算独立基础的周长L，公式为：L = 2 * (a + b)，其中a和
b为独立基础长度和宽度，单位为mm。

4.计算钢筋根数，公式为：钢筋根数= (As * L) / (π * D^2 /
4)。

需要注意的是，在实际设计中，还需要考虑钢筋的间距、长度等因素，以确保钢筋在独立基础中的布置符合设计要求。
