桩基础钢筋算量公式桩基础钢筋算量有一个非常简易适用的公式:L=√{S^2+[л(R-2C)]^2}/S^2 其中S—螺旋箍筋螺距R—桩直径л——3.14,圆周率C—保护层厚度L—螺旋箍筋长度其实其中:(R-2C)为螺旋箍筋的螺旋半径,实际上是被简化了,应该是(R-2C+d/2)是最精确的计算,其中d是箍筋的直径,但是由于箍筋直径d非常小,所以一般计算时可以忽略不计。
这个公式实际上就是把螺旋展开成一个直角三角形,箍筋间距S为三角形一个直角边,螺旋圆周长2л(R-2C+d/2)为三角形的另一个直角边,求斜边长(也就是螺旋箍筋的长度L)。
由三角形公式C^2=A^2+B^2公式推导,L=√[S^2+(R-2C+d)^2],公式简化后就是L=√{S^2+[л(R-2C)]^2}/S^2。
土建工程工程量的计算是工程审计的重点,重点分类为墙体、门窗、过梁、阳台、挑檐、雨蓬、柱子、梁等八个方面,这里详细汇集这八个方面的计算范围、公式、难点及注意事项,对造价入门有一定的帮助;一、墙体计算方法1、墙体工程量:砖基础与墙身的划分,以首层设计室内地坪为界,设计室内地坪以下为基础,以上为墙身;如墙身与基础为两种不同材质时,按材质不同处为分界线。
(1)墙体体积:砼墙;砖墙。
(2)砼墙模板(3)、砼墙高度超过3.6m增价;(4)、内外脚手架2、墙体工程量计算方法⑴墙体体积=长×宽×高—门窗洞口体积—墙内过梁—墙内柱—墙内梁等。
①实心砖墙、空心砖墙及石墙均按设计图示尺寸以体积计算。
扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。
不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3m2以内的孔洞所占体积。
凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加,凸出墙面的砖垛并入墙体体积内。
基础钢筋工程量计算公式
基础钢筋工程量计算公式根据具体情况的不同可能有所变化,以下是一些常见的基础钢筋工程量计算公式:
1. 钢筋直径量计算公式:
钢筋直径量(Kg)= 钢筋截面积(mm²/m²)×钢筋长度(m)×钢筋数量(根)
2. 钢筋重量量计算公式:
钢筋重量(Kg)= 钢筋断面积(mm²)×钢筋长度(m)×
钢筋数量(根)×钢筋单位重量(Kg/mm²)
3. 钢筋表面积量计算公式:
钢筋表面积(m²)= 钢筋直径(mm)×钢筋周长(mm)×
钢筋数量(根)
4. 钢筋间距量计算公式:
钢筋间距(mm)= (基础尺寸(mm)- 支座尺寸(mm))/ 钢筋间距个数(根)
5. 混凝土体积量计算公式:
混凝土体积(m³)= 基础面积(m²)×基础厚度(m)
这些公式仅供参考,实际计算时需要根据具体工程情况进行调整。
钢筋工程量计算规则及方法一、钢筋工程量计算规则1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。
2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头,以个计算。
各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表:附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2. 箍筋的弯勾长度:平钩(180 °)6.25d ;直钩(90 °) 3.5d ;斜钩(135 °)4.9d3. 弯起钢筋增加长度:30 °:0.268H0;45 °:0.41H0;60 °:0.585H04. 箍筋长度:封闭方箍箍筋长度=2*(长+宽)+20d或=构件截面外边周长-8倍保护层厚+27.8d⑶箍筋根数的确定:N= (构件长- 保护层)/ 间距+1二各种构件钢筋计算方法基础(一)条形基础1、横向受力钢筋的直径,一般为6~16mm;间距为120—250mm。
2、纵向分布钢筋的直径,一般为5~6mm;间距为250~350mm。
3、条形基础的宽度B≥1600mm时,横向受力钢筋的长度可减至0.9B,交错布置,如图2-3示。
(二)独立基础1、独立基础系双向受力,其受力钢筋直径不宜小于8mm,间距为100~200mm。
沿短边方向的受力钢筋一般置于长边受力钢筋的上面。
-----WORD格式--可编辑--专业资料-----一.计算公式(结果Ф12以内保留三位小数,以上保留两位小数)1.直钢筋:L=构件长-保护层厚度(查看03G101-1或设计说明)+弯钩长度(90度:6.25d,180度:3.5d,135度:4.9d,直线段皆为3d)2.弯起钢筋:L=直钢筋+斜段增加长度(斜长与水平投影部分差值)3.箍筋:L=(A+B)*2-8b(保护层厚度)+4d+弯钩长度1)箍筋根数:n=布箍范围(第1根箍筋与构件外沿相差50mm)/间距+12)箍筋弯钩长度:90/90:13.25d,90/180:10.5d,135/135:13)箍筋加密:(1)柱:底层柱为柱高的1/3,以上区域为max[楼层净高的1/6,500mm,柱长边尺寸(圆柱用直径)] (2)梁:max[1.5倍的梁高,500mm]4.钢筋理论质量:m=钢筋计算长度*该钢筋每米质量=钢筋直径的平方(mm(Φ6=0.222 Kg,Φ6.5=,Φ8=,Φ10=,Φ12=,Φ14=,Φ16=,Φ18=,Φ24=,Φ22=,Φ25=3.85kg,Φ28=)5.基础插筋:L=基础高-保护层厚度+伸出基础高度+max[10d,200mm]二.钢筋工程量定额计算规则1.钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。
2.计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头,以个计算。
3.先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减,螺杆另行计算。
(2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。
坡形独立基础是土建工程中常见的一种基础形式,它广泛应用于建筑物、桥梁、管道等工程中。
在设计和施工过程中,对坡形独立基础的砼及钢筋工程量进行准确计算是十分重要的。
下面我们将从砼和钢筋两个方面,总结坡形独立基础的工程量计算表格。
1. 砼工程量计算表格砼的工程量计算是坡形独立基础设计中的重要内容,其正确性直接关系到工程的安全和稳定。
以下是一份典型的坡形独立基础砼工程量计算表格:序号项目工程量单位1 底板 A1 x h1 m32 边坡 A2 x h2 m33 垫层 A3 x h3 m34 立柱 A4 x h4 m35 砼支座 A5 x h5 m36 钢筋笼L x ρ x n kg在该表格中,我们对坡形独立基础中的底板、边坡、垫层、立柱、砼支座等部位的砼工程量进行了详细的计算。
其中,A代表了各部位的面积,h代表了相应部位的高度,L代表了钢筋笼的长度,ρ代表了钢筋的密度,n代表了钢筋笼的根数。
通过这份表格,我们可以清晰地了解到各部位砼的用量,为工程的施工提供了明确的指导和依据。
2. 钢筋工程量计算表格钢筋在坡形独立基础中起着增强砼的作用,能够有效地提高基础的抗弯强度和承载能力。
钢筋的工程量计算同样是十分重要的。
以下是一份典型的坡形独立基础钢筋工程量计算表格:序号项目工程量单位1 立柱 A1 x l1 x n kg2 砼支座 A2 x l2 x n kg在这份表格中,我们对坡形独立基础中立柱和砼支座的钢筋工程量进行了详细的计算。
其中,A代表了立柱和砼支座的截面积,l代表了相应部位的长度,n代表了钢筋笼的根数。
通过这份表格,我们可以清晰地了解到钢筋的用量情况,为工程的施工提供了重要的参考依据。
总结回顾:通过以上对坡形独立基础砼及钢筋工程量计算表格的详细介绍,我们可以清晰地了解到在设计和施工过程中,对工程量的准确计算有着重要的意义。
砼和钢筋作为基础工程中的重要材料,它们的用量直接关系到工程的安全和稳定。
在实际工程中,我们需要严格按照设计要求,对砼及钢筋的工程量进行详细的计算,确保施工的顺利进行。

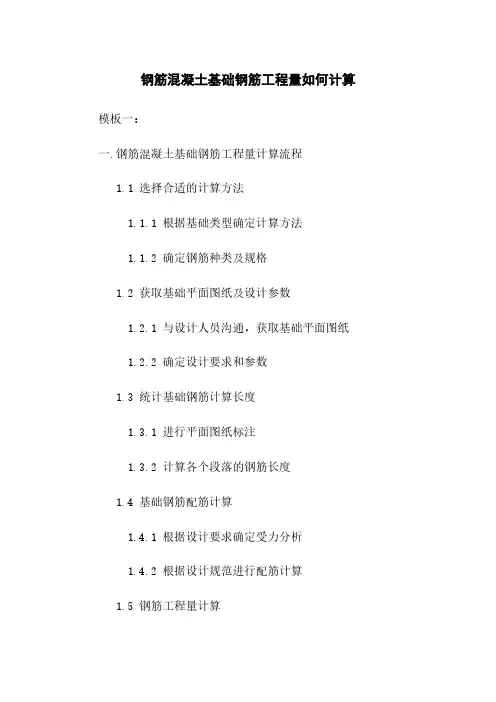

钢筋混凝土基础钢筋工程量如何计算模板一:一.钢筋混凝土基础钢筋工程量计算流程1.1 选择合适的计算方法1.1.1 根据基础类型确定计算方法1.1.2 确定钢筋种类及规格1.2 获取基础平面图纸及设计参数1.2.1 与设计人员沟通,获取基础平面图纸 1.2.2 确定设计要求和参数1.3 统计基础钢筋计算长度1.3.1 进行平面图纸标注1.3.2 计算各个段落的钢筋长度1.4 基础钢筋配筋计算1.4.1 根据设计要求确定受力分析1.4.2 根据设计规范进行配筋计算1.5 钢筋工程量计算1.5.1 统计钢筋数量1.5.2 计算钢筋总长度1.5.3 计算钢筋总重量二.附件- 基础平面图纸- 设计要求及参数表- 受力分析表- 配筋计算表- 钢筋数量统计表三.法律名词及注释- 建筑法:指我国现行的建筑法律法规,包括《中华人民共和国城市规划法》等。
- 工程造价管理办法:指《工程造价管理办法》。
- 建设工程规划管理办法:指《建设工程规划管理办法》。
- 基础设计规范:指建设行业相关法规及规范文件中的有关基础设计的规定。
模板二:一.钢筋混凝土基础钢筋工程量计算详细步骤1.1 确定计算方法1.1.1 根据基础类型选择适用的计算方法1.1.2 确定所需钢筋种类及规格1.2 获取基础平面图纸及设计参数1.2.1 与设计人员协商,获取基础平面图纸1.2.2 确定设计要求和参数1.3 统计基础钢筋计算长度1.3.1 进行基础平面图纸标注,将各个段落分解为若干小段1.3.2 分别计算各小段的钢筋长度1.4 配筋计算1.4.1 根据设计要求进行受力分析1.4.2 根据设计规范进行配筋计算1.5 钢筋工程量计算1.5.1 统计各种规格钢筋的数量1.5.2 计算钢筋总长度1.5.3 根据规定的钢筋重量计算公式计算钢筋总重量二.附件清单- 基础平面图纸- 设计要求及参数表- 受力分析表- 配筋计算表- 钢筋数量统计表三.法律名词及注释- 建筑法:指中华人民共和国现行的建筑法律法规,包括《中华人民共和国城市规划法》等。
第5章基础构件钢筋工程量计算基础是位于建筑物最下部的承重构件,承重建筑物的全部荷载,并将这些荷载传给地基。
基础可分为筏形基础、箱形基础、独立基础、条形基础和桩承台基础等。
本章将主要讲解的是常见的独立基础和条形基础。
第一节独立基础钢筋工程量计算一、独立基础平法识图1. G101平法识图学习方法(1)G101平法识图学习方法G101平法图集由“制图规则”和“构造详图”两部分组成,通过学习制图规则来识图,通过学习构造详图来了解钢筋的构造及计算。
制图规则的学习,可以总结为以下三方面的内容,见图5.1。
一是该构件按平法制图有几种表达方式,二是该构件有哪些数据项,三是这些数据项具体如何标注。
图5.1 G101平法识图学习方法(2)《06G101-6》独立基础平法识图知识体系《06G101-6》第6~20页讲述的是独立基础构件的制图规则,知识体系如表5.1所示。
表5.1 《06G101-6》独立基础2. 《06G101-6》独立基础平法识图(1)认识独立基础的平面注写方式独立基础的平法制图,工程中主要采用平面注写方式,故这里也主要讲解平面注写方式。
独立基础的平面注写方式是指直接在独立基础平面布置图上进行数据项的标注,标注时,分为集中标注和原位标注。
如图5.2所示。
集中标注是在基础平面布置图上集中标注:基础编号、截面竖向尺寸、配筋三项必注内容,以及当基础底面标高、基础底面标准标高不同时的标高高差和必要的文字注解两项选注内容。
原位标注是在基础平面不知图上标注独立基础的平面尺寸。
图5.2图5.3(2)集中标注1)独立基础集中标注示意图独立基础集中标注包括编号、截面竖向尺寸、配筋三项必注内容。
如图5.3。
2)独立基础编号①独立基础编号(《06G101-6》第6页)独立基础集中标注的第一项必注内容是基础编号,基础编号表示了独立基础的类型,见表5.2。
表5.2 独立基础编号识图例如:DJJ 2,表示阶形普通独立基础,序号为2;BJP3,表示杯口坡形独立基础,序号为3。
怎样计算钢筋工程量从结构施工上看只要看结构图,就有钢筋的具体数量了;从预算的角度,而钢筋是一根一根地计算的,另外,我们还把混凝土的比重看成是2。
4,把钢筋混凝土的比重看成是2.5,这也可以非常大概的了解在一般情况下钢筋混凝土的含钢量。
总之,精确的算,必须逐根计算后汇总.钢筋计算原理及计算方法钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩(一级抗震)柱基础层:筏板基础〈=2000mm时,基础插筋长度=基础层层高—保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE(如焊接时,搭接长度为0)筏板基础〉2000mm时,基础插筋长度=基础层层高/2—保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE(如焊接时,搭接长度为0)地下室:柱纵筋长度=地下室层高—本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE(如焊接时,搭接长度为0)首层:柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6,500,柱截面边长尺寸(圆柱直径))+与二层纵筋搭接的长度LLE(如焊接时,搭接长度为0)中间层:柱纵筋长度=二层层高—max(二层层高HN/6,500,柱截面尺寸(圆柱直径))+max(三层层高HN/6,500,柱截面尺寸(圆柱直径))+与三层搭接LLE(如焊接时,搭接长度为0)顶层:角柱:外侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+1。
5LAE内侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))—梁高+LAE其中锚固长度取值:当柱纵筋伸入梁内的直径长〈LAE时,则使用弯锚,柱纵筋伸至柱顶后弯折12d,锚固长度=梁高—保护层+12d;当柱纵筋伸入梁内的直径长〉=LAE时,则使用直锚:柱纵筋伸至柱顶后截断,锚固长度=梁高-保护层,当框架柱为矩形截面时,外侧钢筋根数为:3根角筋,b边钢筋总数的1/2,h边总数的1/2. 内侧钢筋根数为:1根角筋,b边钢筋总数的1/2,h边总数的1/2.边柱:外侧钢筋长度=顶层层高-max(本层楼层净高HN/6,500,柱截面长边尺寸(圆柱直径))-梁高+1。
第5章基础构件钢筋工程量计算基础是位于建筑物最下部的承重构件,承重建筑物的全部荷载,并将这些荷载传给地基。
基础可分为筏形基础、箱形基础、独立基础、条形基础和桩承台基础等。
本章将主要讲解的是常见的独立基础和条形基础。
第一节独立基础钢筋工程量计算一、独立基础平法识图1. G101平法识图学习方法(1)G101平法识图学习方法G101平法图集由“制图规则”和“构造详图”两部分组成,通过学习制图规则来识图,通过学习构造详图来了解钢筋的构造及计算。
制图规则的学习,可以总结为以下三方面的内容,见图5.1。
一是该构件按平法制图有几种表达方式,二是该构件有哪些数据项,三是这些数据项具体如何标注。
图5.1 G101平法识图学习方法(2)《06G101-6》独立基础平法识图知识体系《06G101-6》第6~20页讲述的是独立基础构件的制图规则,知识体系如表5.1所示。
表5.1 《06G101-6》独立基础2. 《06G101-6》独立基础平法识图(1)认识独立基础的平面注写方式独立基础的平法制图,工程中主要采用平面注写方式,故这里也主要讲解平面注写方式。
独立基础的平面注写方式是指直接在独立基础平面布置图上进行数据项的标注,标注时,分为集中标注和原位标注。
如图5.2所示。
集中标注是在基础平面布置图上集中标注:基础编号、截面竖向尺寸、配筋三项必注内容,以及当基础底面标高、基础底面标准标高不同时的标高高差和必要的文字注解两项选注内容。
原位标注是在基础平面不知图上标注独立基础的平面尺寸。
图5.2图5.3(2)集中标注1)独立基础集中标注示意图独立基础集中标注包括编号、截面竖向尺寸、配筋三项必注内容。
如图5.3。
2)独立基础编号①独立基础编号(《06G101-6》第6页)独立基础集中标注的第一项必注内容是基础编号,基础编号表示了独立基础的类型,见表5.2。
表5.2 独立基础编号识图例如:DJJ 2,表示阶形普通独立基础,序号为2;BJP3,表示杯口坡形独立基础,序号为3。
②独立基础类型示意图独立基础的类型包括普通和杯口两类,各又分为阶形和坡形,见表5.3。
杯口独立基础一般用于工业厂房,民用建筑一般采用普通独立基础。
表5.3独立基础类型示意图3)独立基础截面竖向尺寸(《06G101-6》第7~9页)独立基础集中标注的第二项必注内容是截面竖向尺寸由一组或两组用“/”隔开的数字表示,比如见表5.4。
表5.4 独立基础截面竖向尺4)独立基础编号及截面尺寸识图实例通过学习独立基础编号及截面尺寸,看到独立基础的平法施工图,就要能够想象出该基础的剖面形状尺寸,这就是识图,下面举例说明。
如图 5.4,是一个独立基础的平法施工图,通过阅读可以得到这些信表示阶形杯口基础,1200/300表示杯口内自上而下的尺寸,800/700息:BJJ表示杯口外自下而上的尺寸。
再结合原位标注的平面尺寸,就可以想象出该独立基础的剖面形状尺寸,见图5.5。
图5.5不是平法施工图上绘制的,是识图得到的。
G101平法是指结构施工图的平面整体表示方法,所以独立基础的平面注写方式只绘制平面基础图,这就要求识图时根据制图规则来形成该构件的全貌。
图 5.4 BJ1平法施工J图图 5.5 1识图BJJ5)独立基础配筋(《06G101-6》第9~12页)独立基础集中标注的第三项必注内容是配筋,如图5.6所示。
独立基础的配筋有四种情况,见表5.5。
这四种情况在实际施工图中,有哪种就注写哪种。
图5.6 独立基础配筋注写方式表5.5 独立基础配筋①独立基础底板底部配筋(《06G101-6》第9、10页)独立基础底板配筋表示方法独立基础集中标注的配筋信息的四种情况之一是独立基础底板底部配筋,其表示方式在《06G101-6》第9、10页进行描述,这里整理为五种情况,这也是G101平法图集的学习方法,就是对图集上的内容进行系统梳理,形成条理就便于理解和记忆。
这五种情况如表5.6所示。
各种独立基础的底板配筋以“B”打头,“B”是英文字母“Botton”的第一个字母。
表5.6 独立基础的底板配筋独立基础底板底部配筋识图实例A:两向配筋不同,见图5.7,X表示横向钢筋,Y表示纵向钢筋。
B:两向配筋相同,见图5.8,X表示横向钢筋,Y表示纵向钢筋。
C:短向钢筋采用两种配筋,见图5.9,先注写较大配筋,在“/”后注写较小配筋,较大配筋设置在长边中部,布置范围在下一节独立基础钢筋构造中讲解。
图5.7 两向配筋不同的识图图5.8 两向配筋相同的识图图5.9 短向钢筋采用两种配筋2)杯口独立基础顶部焊接钢筋网独立基础集中标注中的配筋信息的第二种情况,是以Sn打头的配筋信息,指杯口独立基础顶部焊接钢筋网。
见图5.10,表示杯口顶部每边配置2根B14mm的焊接钢筋网。
图5.10 杯口独立基础顶部焊接钢筋网识图双杯口独立基础顶部焊接钢筋网,见图 5.11,表示杯口每边及中间杯壁均配置2根B14的焊接钢筋网。
图5.11双杯口独立基础顶部焊接钢筋网识图二、独立基础钢筋构造上面讲解了独立基础的平法识图,就是如何阅读独立基础平法施工图。
本节讲解独立基础的钢筋构造,是指独立基础的各种钢筋在实际工程中可能出现的各种构造情况,位于《06G101-6》第44~50页。
1. 独立基础的钢筋种类独立基础的钢筋种类,根据独立基础的构造类型,一共有四种情况,见表4-2-1。
并不是每个独立基础都有这四种钢筋,而是各种独立基础可能出现的钢筋为这四种情况,实际工程中,根据平法施工图标注,有那种就计算哪种。
杯口独立基础一般一般用于工业厂房,民用建筑一般采用普通独立基础,本节就主要讲解普通独立基础的钢筋构造。
表5.7 独立基础的钢筋种类2. 独立基础底板底部钢筋构造独立基础底板底部配筋构造情况,见表5.8。
表5.8 独立基础底板底部钢筋构造情况矩形独立基础一般情况如下:(1)钢筋构造要点矩形独立基础底板底部钢筋的一般构造如5.12所示,钢筋的计算长度和根数,其构造要点分别为:①长度构造要点“c”是钢筋端部保护层,取值参见《06G101-6》第39页。
②根数计算要点:“s”是钢筋间距,第一根钢筋布置的位置距构件边缘的距离是“起步距离”,独立基础底部钢筋的起步距离不大于75mm且不大于s/2,数学公式可以表示为min(75, s/2)。
(2)钢筋计算公式(以X向钢筋为例)钢筋长度=x-2c钢筋根数=【y-2×min(75, s/2)】/s+1(3)钢筋效果图独立基础底板底部钢筋的一般构造的施工效果图见5.12。
5.12 独立基础底板底部钢筋效果图3. 短向采用两种配筋独立基础底板底部钢筋构造的第二种情况是:短向钢筋采用两种配筋,一种配置较大,一种配置较小。
其构造要点见图5.13。
配置较大的短向钢筋布置在长边中部,布置范围=短边尺寸配置较小的短向钢筋布置在长边两端,布置范围=(场边尺寸-短边尺寸)/2图5.13短向采用两种配筋由于学习时限,对于长度缩减和多柱独立基础底板钢筋等较复杂的构造特点这里不予阐述。
第二节条形基础钢筋工程量计算一、认识条形基础条形基础一般位于砖墙或混凝土墙下,用以支撑墙体构件,见图5.14。
图5.14 条形基础示意图条形基础分为梁板式条形基础和板式条形基础两大类,见表5.9。
表5.9 条形基础分类二、条形基础平法识图1. G101平法识图学习方法G101平法识图由“制图规则”和“构造详图”两部分组成,通过学习制图规则来识图,通过学习构造详图来了解钢筋的构造及计算。
制图规则的学习,可以总结为以下三方面的内容,见图 5.15。
一是该构件按平法制图有几种表发方式,二是该构件有哪些数据项,三是这些数据项具体如何标注。
图5.15 G101平法识图学习方法2. 《06G101-6》条形基础平法识图知识体系《06G101-6》第21~30页讲述的是条形基础构件的制图规则,知识体系如表5.10所示。
表5.10 《06G101-6》条形基础平法识图知识体系3. 条形基础的平面注写方式条形基础的平法制图,工程中主要采用平面注写方式,故这里也主要学习平面注写方式。
条形基础的平面注写方式是指直接在条形基础平面布置图上进行数据项的标注,标注时,分集中标注和原位标注,如图5.16所示。
图5.16 条形基础的平面注写方式集中标注是在基础平面布置图上集中引注:基础编号、截面竖向尺寸、配筋三项必注内容,以及当基础底面标高、基础底面基准标高不同是时的标高高差和必要的文字注解两项选注内容。
原位标注是在基础平面布置图上标注各跨的尺寸和配筋。
三、条形基础基础梁平法识图条形基础基础梁分为“基础梁”和“基础圈梁”两种,此外先学习条形基础基础梁的平法识图。
1.集中标注(1)基础梁集中标注示意图基础梁集中标注包括编号、截面尺寸、配筋三项必注内容,如图5.17所示。
图5.17基础梁集中标注示意图(2)基础梁编号识图①基础梁编号表示方法(《06G101-6》第21页)基础梁集中标注和第一项必注的内容是基础梁编号,有“代号”、“序号”、“跨数及是否有外伸”三项组成。
见图5.18。
图5.18 基础梁编号平法标注基础梁编号中的“代号”、“序号”、“跨数及是否有外伸”三项符号的具体表示方法见表5.11所示。
表5.11 基础梁编号识图②基础梁“编号”识图实例基础梁“编号”识图实例见表5.12。
表5.12 基础梁“编号”实例(3)基础梁截面尺寸识图(《06G101-6》第22页)基础梁截面尺寸用b×h表示截面宽度和高度,当为加腋梁时,用b×hYc1×c2表示。
分别见图5.19和5.20。
图 5.19 基础梁截面尺寸图 5.20 基础梁截面尺寸(加腋)(4) 基础梁配筋识图(《06G101-6》第22~23页)①基础梁配筋标注内容基础梁集中标注的第三项必注内容是配筋,配筋有三项内容,如图5.21所示。
图5.21基础梁配筋标注内容②箍筋基础梁箍筋表示方法的平法识图,见表5.13。
表5.13基础梁箍筋识图续表③底部及顶部贯通纵筋1)底部和顶部贯通纵筋的区别基础梁底部及顶部贯通筋的区别,见表5.14.,底部贯通纵筋根据需要,多一种带架立筋的表示方法。
表5.14 底部和顶部贯通纵筋识图2)底部和顶部贯通纵筋的识图基础梁底部以字母“B”打头,顶部贯通纵筋以字母“T”打头,具体表示方法的平法识图,见表5.15。
表5.15 基础梁底部和顶部贯通纵筋的识图3)认识架立筋当基础梁底部跨中钢筋的根数少于箍筋的肢数时,需要在跨中增设梁底部架立筋以固定箍筋,见图5.22,为更好的帮助理解架立筋,参看效果图5.23。
图5.22 基础梁底部架立筋识图图5.23 基础梁底部架立筋施工效果图集中标注底部钢筋为2B25,底部端部原位标注为4B25,即表示段不由2B25的非贯通筋,而梁的箍筋肢数为四肢,因此,在梁底部跨中区域就需要增设架立筋,用以固定箍筋。
