电缆桥架价格查询及规格

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

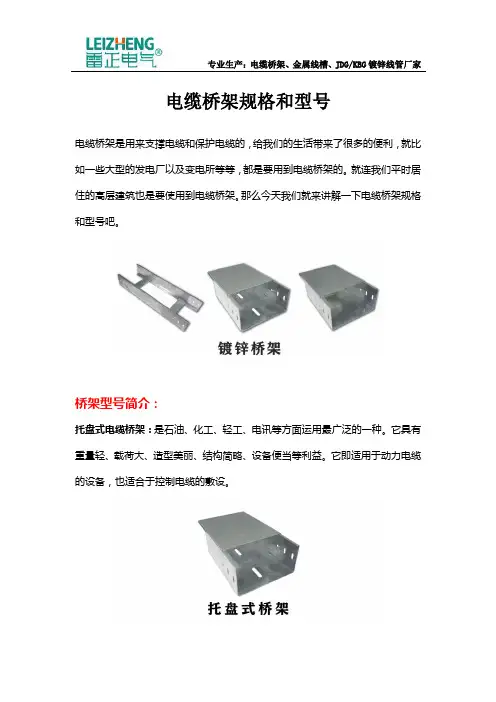

电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。

就连我们平时居住的高层建筑也是要使用到电缆桥架。

那么今天我们就来讲解一下电缆桥架规格和型号吧。

桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。

它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。

它即适用于动力电缆的设备，也适合于控制电缆的敷设。

槽式电缆桥架：是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。

它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。

梯式电缆桥架：是根据国内外有关资料而改进规划的。

它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

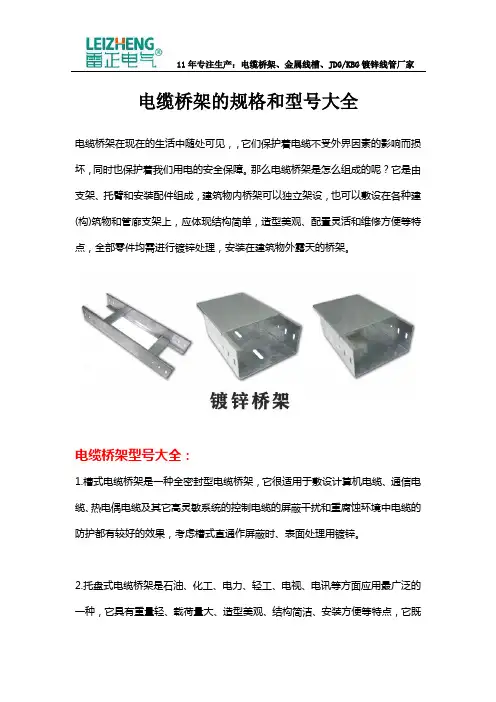

电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架规格表查询：。

电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那它具体有哪些型号可供消费者选择呢？想必消费者在购买的时候也是比较想知道的，那下面，就给大家分享一下，以便大家进行参考。

具体的型号规格是：
单位：毫米
消费者在购买的时候可以进行参考。

以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。

该公司生产各种电缆桥架，母线槽。

产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等。

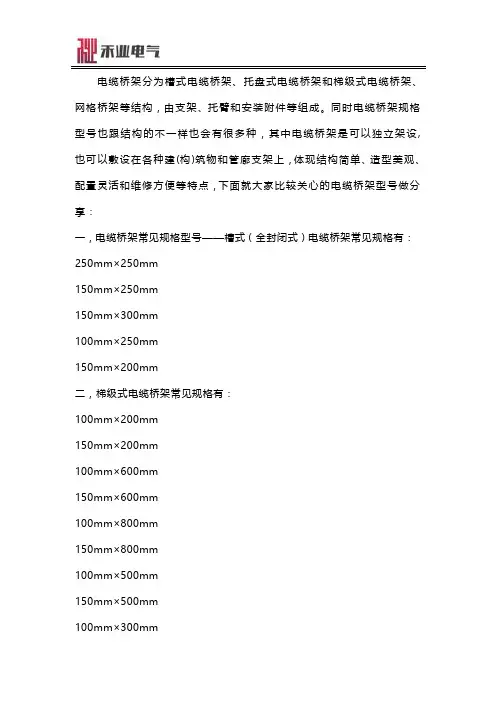

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

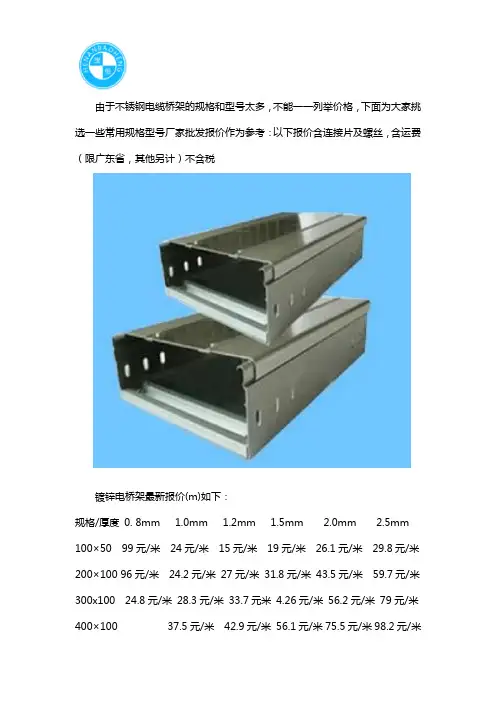

由于不锈钢电缆桥架的规格和型号太多，不能一一列举价格，下面为大家挑选一些常用规格型号厂家批发报价作为参考：以下报价含连接片及螺丝，含运费（限广东省，其他另计）不含税
镀锌电桥架最新报价(m)如下：
规格/厚度0. 8mm 1.0mm 1.2mm 1.5mm 2.0mm 2.5mm 100×50 99元/米24元/米15元/米19元/米26.1元/米29.8元/米200×100 96元/米24.2元/米27元/米31.8元/米43.5元/米59.7元/米300x100 24.8元/米28.3元/米33.7元米4.26元/米56.2元/米79元/米400×100 37.5元/米42.9元/米56.1元/米75.5元/米98.2元/米
500x100，66.9元/米90.2元/米11.76元/米
槽式桥架常见规格有：50*50、100*50、100*100、200*50、200*100、300*100、400*100、500*100等，桥架安装一般非高空作业是一米13-20元左右，超过4米高以上一般加收高空作业费（高空作业是按照实际工地的安全性和作业复杂性收费的）400以上桥架算大桥架，大概也在21-25一米左右，超过600就是25以上了。

还有取决本地基本工资的要求，一线城市会高于二、三、四线分城市。

上述就是具体的情况和价格，创业者在进行购买的时候可以参考。

宝恒电气设备生产各种电缆桥架，母线槽，具备产品开发、设计、制造、施工、调试一条龙服务,并特别注重产品质量、安全及售前、售后服务。

优惠的价格，让您满意放心！。

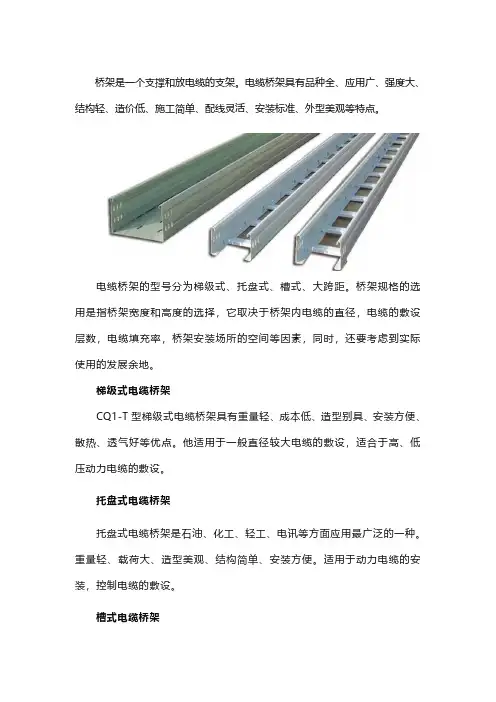

桥架是一个支撑和放电缆的支架。

电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。

电缆桥架的型号分为梯级式、托盘式、槽式、大跨距。

桥架规格的选用是指桥架宽度和高度的选择，它取决于桥架内电缆的直径，电缆的敷设层数，电缆填充率，桥架安装场所的空间等因素，同时，还要考虑到实际使用的发展余地。

梯级式电缆桥架CQ1-T型梯级式电缆桥架具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

托盘式电缆桥架托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

重量轻、载荷大、造型美观、结构简单、安装方便。

适用于动力电缆的安装，控制电缆的敷设。

槽式电缆桥架一种全封闭型电缆桥架，最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

具有使用寿命长、安装方便且成本低、切割方便、不需维护等优越性。

电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

以下为电缆桥架规格型号表：（特殊规格可提供尺寸联系厂家生产定制）规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm（国标）。

要来选择最为适合自己的类型，这样才能够让所具有的作用得到最大的发挥。

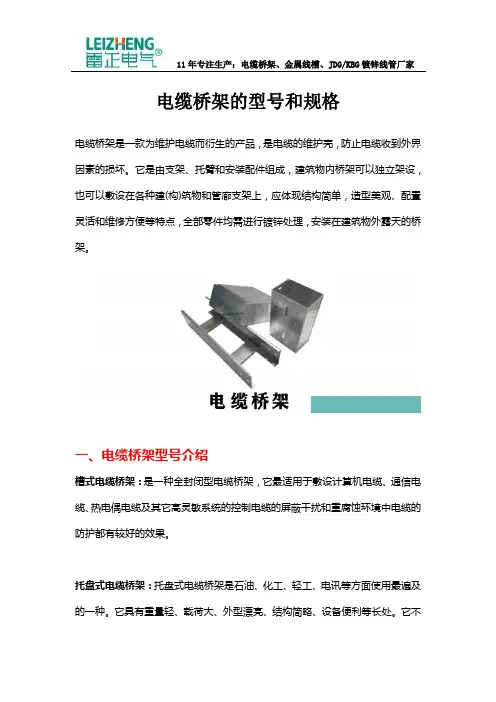

电缆桥架的型号和规格电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

一、电缆桥架型号介绍槽式电缆桥架：是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

梯式电缆桥架：具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

二、电缆桥架规格查询三、电缆桥架需要怎样安装1、适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

2、济南电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

3、由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：5、金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;6、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2;7、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

8、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

9、电缆桥架处如有防火要求的场所，应采取防火隔离措施。

电缆桥架没有固定的报价，电缆桥架的价格与它的规格尺寸、电缆桥架厚度、采用什么材质或者是什么表面处理工艺有关。

桥架会根据国家板材浮动而调变价格，所以互联网上是没有准确的报价，高峰期甚至调整好几次价格，准确报价要根据供应商提供的为实价。

电缆桥架常用规格参考价格，实际价格咨询:镀锌电缆桥架：200×100×1.2mm（国标）30元/米镀锌电缆桥架：300×100×1.5mm（国标）49.1元/米镀锌电缆桥架：400×100×1.5mm（国标）60.8元/米防火电缆桥架/喷塑电缆桥架：200×100×1.2mm（国标）42元/米防火电缆桥架/喷塑电缆桥架：300×100×1.5mm（国标）64.7元/米防火电缆桥架/喷塑电缆桥架：400×100×1.5mm（国标）80.1元/米1060铝合金电缆桥架：200×100×1.2mm（国标）48.9元/米1060铝合金电缆桥架：300×100×1.5mm（国标）80.1元/米1060铝合金电缆桥架：400×100×1.5mm（国标）99.2元/米304不锈钢电缆桥架：200×100×1.2mm（国标）140.7元/米304不锈钢电缆桥架：300×100×1.5mm（国标）230.9元/米304不锈钢电缆桥架：400×100×1.5mm（国标）285.8元/米热镀锌(热浸锌)电缆桥架：300×100×1.5mm（国标）87.2元/米热镀锌(热浸锌)电缆桥架：400×100×1.5mm（国标）107.8元/米热镀锌(热浸锌)电缆桥架：400×150×1.5mm（国标）118.2元/米不同类型的电缆桥架报价也不一样，以上报价仅供为参考，不作实。

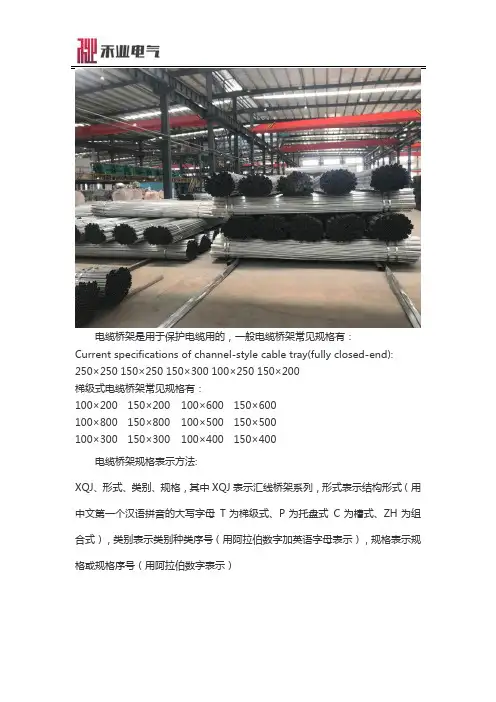

电缆桥架是用于保护电缆用的，一般电缆桥架常见规格有：
Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见规格有：
100×200150×200100×600150×600
100×800150×800100×500150×500
100×300150×300100×400150×400
电缆桥架规格表示方法:
XQJ、形式、类别、规格，其中XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式），类别表示类别种类序号（用阿拉伯数字加英语字母表示），规格表示规格或规格序号（用阿拉伯数字表示）
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，更多资讯请点击官网查看，欢迎直接来电咨询。

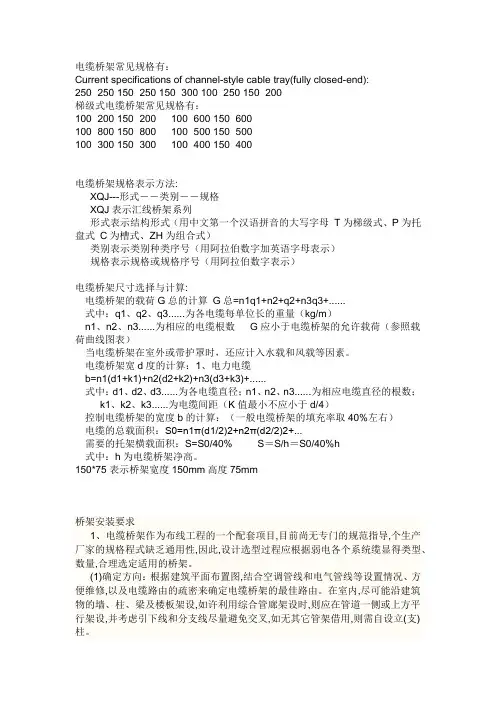

电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% S＝S/h＝S0/40%h式中：h为电缆桥架净高。

常用桥架规格表
不少顾客顾客在选购桥架的时分，不知道怎样选择桥架的规格，桥架的规格主要看置放电缆的重量和运用环境等因历来抉择的，下面为咱们供应一些市面上常用的电缆桥架规格作为参看。

电缆桥架是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架类型首要分为：槽式、梯式、托盘式
槽式电缆桥架：槽式电缆桥架是全密封型桥架，盒子一般形状，用于敷设电缆。

梯式电缆桥架：它外型一同像梯子形状，中心焊有横杆加固支撑使得分量轻、成本低、承受能力极强、透气性好。

托盘式电缆桥架：托盘式电缆桥架是半密封型桥架，它跟槽式电缆桥架的姿势非常相似，他底部打孔，用于散热。

常用桥架规格表：。

电缆桥架规格型号表查询电缆桥架现在已经和我们的日子惜惜相关，它不只能维护线路不受外界要素破坏，还能有用的下降漏电等危险事端的发生，然后确保我们的用电安全。

电缆桥架是由支架、托臂和设备附件等组成。

建筑物内桥架能够独立架起，也能够敷设在各种建筑物和管廊支架上，应表现结构简，造型观、设备便利和维修方便等特征，悉数零件均需进行镀锌处理，设备在建筑物外露天的桥架。

有许多朋友对电缆桥架的了解不是许多，它有哪些种类和长什么姿态呢？今日我们就来说一下电缆桥架的种类及图片吧。

电缆桥架种类分为：托盘式桥架：在电讯、化工、电视、轻工、电力、石油等方面应用使用得最多的一种。

托盘式桥架有侧重量轻盈，载荷量大，造型美丽、结构简略，设备方便等长处，它不只适用在动力电缆的设备，还适用于控制电缆的敷设。

梯式桥架：一种由国内外最新资料研制的一种新式桥架，它具有重量轻，造价低，造型匠心独运，设备便利、散热、透气性好等利益。

它适用于一般直径较大电缆的敷设，超级适用于高、低压动力电缆的敷设。

槽式桥架：是一种全封闭型电缆桥架，和托盘式桥架极为相似，它最适用于敷设计算机电缆、通讯电缆、热电度偶电缆及其它高活络体系的控制电缆等，它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

以下为电缆桥架规格型号表：规格适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）电缆桥架怎么检验：1．依据企业标准对桥架检验2．检验程序及检测方法（1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法；（2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷；（3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法；。

电缆桥架价格是多少？电缆桥架的型号有很多种，比较常见的就是镀锌桥架，和槽式桥架，其优点是重量轻、载荷大、造型美观、结构简单、安装方便等优点。

其表面处理分为镀锌和喷漆两种，在重腐蚀环境中可特殊防腐处理。

关于电缆桥架价格的问题，由于电缆桥架的规格和型号太多，不能一一列举价格，下面为大家挑选一些常用规格型号厂家批发报价作为参考：镀锌电缆桥架价格报价(m)如下：规格/厚度0. 8mm 1.0mm 1.2mm 1.5mm 2.0mm 2.5mm 100×50 99元/米24元/米15元/米19元/米26.1元/米29.8元/米200×100 96元/米24.2元/米27元/米31.8元/米43.5元/米59.7元/米300x100 24.8元/米28.3元/米33.7元米4.26元/米56.2元/米79元/米400×100 37.5元/米42.9元/米56.1元/米75.5元/米98.2元/米500x100，66.9元/米90.2元/米11.76元/米槽式桥架常见规格有：50*50、100*50、100*100、200*50、200*100、300*100、400*100、500*100等，桥架安装一般非高空作业是一米13-20元左右，超过4米高以上一般加收高空作业费（高空作业是按照实际工地的安全性和作业复杂性收费的）400以上桥架算大桥架，大概也在21-25一米左右，超过600就是25以上了。

还有取决本地基本工资的要求，一线城市会高于二、三、四线分城市。

上述就是具体的情况和价格，创业者在进行购买的时候可以参考。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG 管、无缝钢管、抗震支架、配套配件等产品，在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架价格最新参照表电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

但是有很多朋友对电缆桥架价格产生了疑问，今天我们就来讲解一下电缆桥架价格最新参照表。

电缆桥架型号介绍：1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架如何选择：1、电缆桥架的布置应根据经济合理性、技术可行性、运行平安性等因素综合比拟，工程设计中。

以确定最佳方案，还要充分满足施工装置、维护检修及电缆敷设的要求。

2、敷设在电气专用房间内时除外，电缆桥架水平敷设在设备夹层或通道且低于2.5m应采取维护接地措施。

电缆桥架水平敷设时距地面的高度一般不低于于2.5m垂直敷设时距地面1.8m以下局部应加金属盖板保护。

3、应采用耐腐蚀的刚性资料制造.或采取防腐蚀处理，电缆桥架、线槽及其支吊架使用在有腐蚀性环境中。

防腐蚀处置方式应满足工程环境和耐久性的要求。

对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

4、可在电缆桥架，电缆桥架在有防火要求的区段内。

⼤跨距电缆桥架规格⼤跨距桥架（⼀）DA KUA JU QIAO JIA说明1、DJ型⼤跨距汇线桥架可分为梯级式、托盘式、槽式，分别⽤T、P、C。

2、梯级式汇线桥架具有良好的通风性能，不防尘、不防⼲扰。

槽式、托盘式汇线桥架，具有防尘、防⼲扰性能。

3、⽀撑间距<6mm，当跨距>6mm时可接受特殊订货。

4、槽式、托盘式、梯级式载荷性能参照。

（图1）XQJ-DJ型梯级式⼤跨距汇线桥架（A型）XQJ-DJ型托盘式⼤跨距汇线桥架（A型）XQJ-DJ型槽式⼤跨距汇线桥架（A型）XQJ-DJ型梯级式⼤跨距汇线桥架（B型）XQJ-DJ型托盘式⼤跨距汇线桥架（B型）XQJ-DJ型槽式⼤跨距汇线桥架（B型）槽式、托盘式、梯级式载荷线曲线载荷kg/m １梯级式２槽式托盘式挠度(mm)跨距(6⽶)⼤跨距桥架（⼆）DA KUA JU QIAO JIA说明1、DJ型桥架可分为梯级式、托盘式、槽式，分别⽤T、P、C。

2、梯级式汇线桥架具有良好的通风性能，不防尘、不防⼲扰。

槽式、托盘式汇线桥架，具有防尘、防⼲扰性能。

3、⽀撑间距<6mm，当跨距>6mm时可接受特殊订货。

4、槽式、托盘式、梯级式载荷性能参照。

（图1）XQJ-DJ型梯级式桥架（A型）XQJ-DJ型托盘式桥架（A型）XQJ-DJ型槽式桥架（A型）XQJ-DJ型槽式桥架（B型）QJ-DJ型托盘式桥架（B型）XQJ-DJ型槽式桥架（B型）槽式、托盘式、梯级式载荷线曲线１梯级式载荷kg/m２槽式托盘式挠度(mm)跨距(6⽶)⽀架说明⽀架是⽀撑电缆桥架和电缆的主要部分，它由⽴柱、⽴柱底座、托臂等组成。

我⼚⽣产的⽀架是根据⽇本、西德的同类产品设计⽽成：它具有结构简单、重量轻、成本低、强度⼤、造型美等优点，可满⾜不同环境条件（⼯艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直⽴式、侧壁式、单边、双边和多层等）。

电缆桥架如需多层重载荷吊装时，要尽量采取双边敷设、避免偏载多⼤。

桥架通用规格
桥架的通用规格主要包括以下几个方面：
长度：电缆桥架直通长度一般为2米，称为普通桥架，但也有3米、4米和6米，甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架，其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定，具体会根据项目的要求来确定。

宽度：电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中，宽度100mm的桥架适用于敷设单层细小电缆，例如电信室的光缆等；宽度200mm的桥架则适用于电缆规模较小的场所，例如住宅房屋内或办公区域内等。

高度：电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意，不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

厚度：不同材质的电缆桥架常见厚度也有所不同。

例如，钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等；而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外，桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如，“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架，宽度为200mm，高度为100mm，防护类型为普通。
