第三章投影的基本知识3.1 投影的形成与分类一、投影的概念产生投影必须具备:1、光线——投影线;2、形体——只表示物体的形状和大小,而不反映物体的物理性质;3、投影面——影子所在的平面。
投影三要素:投影线;物体;投影面。
二、投影的分类投影分为两种:中心投影和平行投影。
1、中心投影法——由点光源产生放射状的光线,使形体产生投影,叫做中心投影。
2、平行投影法——当点光源向无限远处移动时,光线与光线之间的夹角逐渐变小,直至为0,这时光线与光线互相平行,使形体产生的投影,叫做平行投影。
平行投影又分为正投影和斜投影。
正投影是投影线与投影面垂直的投影。
正投影具有作图简单,度量方便的特点,被工程制图广泛应用,其缺点是直观性较差,投影图的识读较难。
标高投影是带有数字的正投影图。
投影线与投影面倾斜的投影称为斜投影,这种投影直观性较好,但视觉效果没有中心投影图逼真。
三、平行投影的特性定比性;积聚性;类似性;平行性;度量性;3 2 三面投影图一、投影面的设置三面投影的必要性。
由于三面投影图能唯一的确定形体的形状,因此,作形体投影图时,应建立三面投影体系,即水平投影面(H)、正立投影面V、和侧立投影面W。
形体在三面投影体系中的投影,称作三面投影图。
二、三面投影图的形成及展开规则1、水平投影图水平投影面用字母H表示,形体的水平投影反映形体的长度和宽度。
2、正面投影图正立投影面用字母V表示,形体的正面投影反映了形体的长度和高度,如图所示。
3、侧面投影图侧立投影面用字母W表示,形体的侧立投影反映了形体的高度和宽度。
三、三面投影图的特性作形体投影图时,形体的位置不变,展开后,同时反映形体长度的水平投影和正面投影左右对齐——长对正,同时反映形体高度的正面图和侧面图上下对齐——高平齐,同时反映形体宽度的水平投影和侧面投影前后对齐——宽相等。
“长对正、高平齐、宽相等”是形体三面投影图的规律,无论是整个物体,还是物体的局部都符合这条规律。
第三章投影的基本知识§3-1投影及其特性§3-2正投影图及其特性§3-3基本形体的投影§3-4组合形体的投影投影法的基本概念一、投影的基本概念二、投影法分类把空间形体表示在平面上,是以投影法为基础的。
投影法源出于日常生活中光的投射成影这个物理现象。
例如,当电灯光照射室内的一张桌子时,必有影子落在地板上;如果把桌于搬到太阳光下,那么,必有影子落在地面上。
§3-1投影及其特性假设要画出一个房屋形体的图形(图a),可在形体前面设置一个光源S (例如电灯),在光线的照射下,形体将在它背后的平面P 上投落一个灰黑的多边形的影。
这个影能反映出形体的轮廓,但表达不出形体各部分的形状。
假设光源发出的光线,能够透过形体而将各个顶点和各根侧棱都在平面P上投落它们的影,这些点和线的影将组成一个能够反映形体各部分形状的图形(图b),这个图形称为形体的投影。
光源S称为投射中心。
投影所在的平面P称为投影面。
连接投射中心与形体上各点的直线称为投射线。
通过一点的投射线与投影面P相交,所得交点就是该点在平面P上的投影。
作出形体投影的方法,称为投影法。
S投影中心投射线A空间点投影ba投影面P B空间点投影的基本概念投影三条件:①投影中心及投射线②投影面(不通过投影中心)③表达对象(空间几何元素或几何形体)投影——通过表达对象的一系列投射线与投影面的交点的总和。
投影法——获得投影的方法。
投影法的分类:投影中心投影平行投影斜投影正投影斜投影正投影投影面P中心投影中心投影法S 投射中心cba投射线A CB表达对象投影中心S 距投影面P 有限远中心投影法当投影中心S距投影面P为有限远时,所有的投射线都从投影中心一点出发(如同人眼观看物体或电灯照射物体),这种投影方法称为中心投影法。
用中心投影法获得的投影通常能反应表达对象的三维空间形态,立体感强,但度量性差。
这种图习惯上称之为透视图。
分析上图,我们可以得到中心投影的两条基本特性:1)直线的投影,在一般情况下仍为直线;2)点在直线上,则该点的投影必位在该直线的投影上。

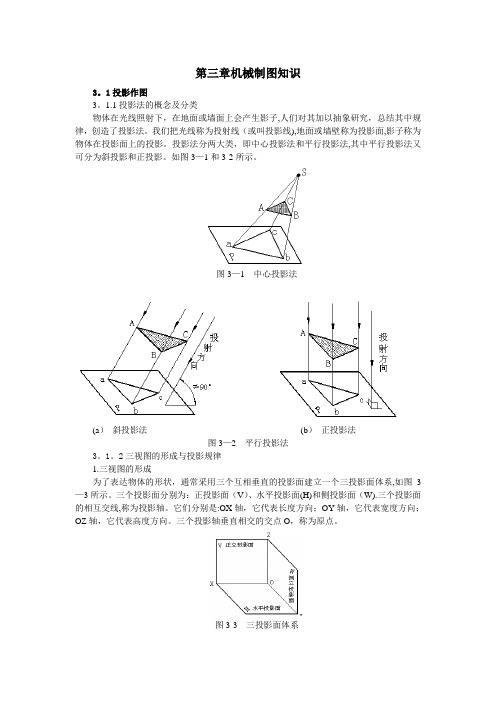

第三章机械制图知识3。
1投影作图3。
1.1投影法的概念及分类物体在光线照射下,在地面或墙面上会产生影子,人们对其加以抽象研究,总结其中规律,创造了投影法。
我们把光线称为投射线(或叫投影线),地面或墙壁称为投影面,影子称为物体在投影面上的投影。
投影法分两大类,即中心投影法和平行投影法,其中平行投影法又可分为斜投影和正投影。
如图3—1和3-2所示。
图3—1 中心投影法(a)斜投影法(b)正投影法图3—2 平行投影法3。
1。
2三视图的形成与投影规律1.三视图的形成为了表达物体的形状,通常采用三个互相垂直的投影面建立一个三投影面体系,如图3—3所示。
三个投影面分别为:正投影面(V)、水平投影面(H)和侧投影面(W).三个投影面的相互交线,称为投影轴。
它们分别是:OX轴,它代表长度方向;OY轴,它代表宽度方向;OZ轴,它代表高度方向。
三个投影轴垂直相交的交点O,称为原点。
图3-3 三投影面体系将物体放在三投影面体系中,按正投影法对各个投影面进行投影,得到三个视图,分别为:主视图(V面上所得到的视图)、俯视图(在H面上所得到的视图)和左视图(W面上所得到的视图),如图3-4(a)所示.(a)(b)(c)图3-4 三视图的形成与展开为了画图方便,需将三个投影面在一个平面上表示出来,规定:V面不动,H面绕OX轴向下旋转90°与V面重合, W面绕OZ轴向右旋转90°与V面重合,如图3—4(b)所示。
其中OY轴旋转后出现了两个位置,分别用OY H和OY W表示.投影图中不必画出投影面的边框,投影轴也可以进一步省略,如图3-4(c)所示。
2.三视图的投影规律从图3-5可以看出,三视图在尺度上是彼此关联的,主视图反映了物体的长度和高度,俯视图反映了物体的长度和宽度,左视图反映了物体的宽度和高度。
由此可以归纳出三视图的投影规律:主、俯视图“长对正";主、左视图“高平齐";俯、左视图“宽相等”。
