投影法的基本概念

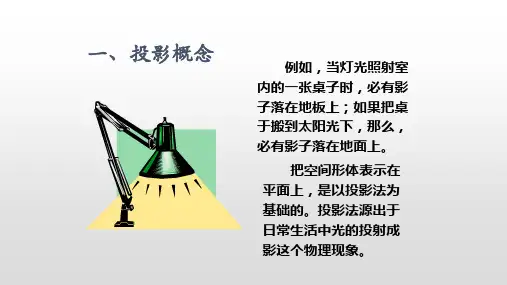

第二章投影的基本知识一、投影概念在投影面上作出物体投影的方法，称为投影法。

二、投影的分类投影法分为两类：中心投影法和平行投影法。

.中心投影法所有投影线都相交于投影中心的投影方法。

平行投影法由互相平行的投影线在投影面上作出物体投影的方法。

按投影线与投影面是否垂直，可分为斜投影法和正投影法两种。

(1)斜投影法：投影线倾斜于投影面的平行投影法。

(2)正投影法：投影线垂直于投影面的平行投影法。

特点：其投影反映了物体的真实形状和大小，并且与物体到投影面的距离无关。

所以建筑图样一般均采用这种投影法绘制，所得的投影称为正投影，简称投影。

1、正投影法概念：投影线垂直于投影面的平行投影法。

2 、正投影的基本特性：1）真实性----平行于投影面的物体，投影反映实形；2）积聚性----垂直投影面的平面或直线，其投影积聚成直线或一点；3）类似性----物体上的平面与投影面倾斜时，其投影为缩小的类似形；4）从属性---- 直线或平面上的点，其投影仍在直线或平面的投影上。

真实性、积聚性、类似性和从属性是正投影的四个重要特性，在画图和读图中将经常用到，必须牢固掌握。

三、三面投影图1、三面投影图的形成我们将形体正放在三个互相垂直的投影面之间，并分别向三个投影面进行投影，就能得到该形体在三个投影面上的投影图，将这三个投影图结合起来观察，就能准确地反映出该形体的形状和大小。

这三个互相垂直的投影面分别为水平投影面（或称H面，用字母H表示）、正立投影面（或称V 面，用字母V表示）和侧立投影面（或称W面，用字母W表示）。

这三个投影面组合起来就构成了三面投影体系（三投影面体系）。

三个投影面两两相交构成的三条轴称为OX、OY、OZ轴，且OX⊥OY⊥OZ，三条轴的交点O称为原点。

形体在三个投影面上的投影分别称为水平投影、正面投影和侧面投影。

注：OX轴的正方向为水平向左，OY轴的正方向为正对观察者，OZ轴的正方向为铅直向上。

2、三面投影图的展开因为形体的三个投影分别在三个不共面的平面上，因此无法绘制在同一平面图纸上，为此，需将三个投影面进行展开，使其共面。

第二章(正投影基础)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑第二章正投影基础第一节投影法的基本概念[教案目的] 1、了解投影法的基本概念2、掌握正投影的基本性质[教案重点] 正投影的基本性质[教案难点] 对正投影法的理解[教案内容]一、基本概念1、投影法：投影线通过物体，向选定的面投射，并在该面上得到图形的方法。

2、投影：根据投影法所得到的图形。

3、投影面：投影法中，得到图形的面。

要获得投影，必须具备投影线、物体、投影面这三个基本条件。

二、分类1、中心投影法：投影线为从一个点发出的射线的投影法。

它具有较强的立体感，常用于建筑工程的外形设计，在机械图样中较少使用。

b5E2RGbCAP2、平行投影法：投影线为相互平行的投影法。

按投影线是否平行于投影面分为斜投影法和正投影法两种。

斜投影法：投影线与投影面相倾斜的平行投影法。

根据斜投影法得到的图形称为斜投影或斜投影图。

正投影法：投影线与投影面相垂直的平行投影法。

根据正投影法得到的图形称为正投影或正投影图。

由于正投影具有作图简便，便于度量的优点，故大多数工程图都采用正投影法绘制。

三、基本性质对物体进行投影时，要将物体放在观察者<投影方向）与投影面之间，即始终要保持：人---物体----投影面这种位置关系p1EanqFDPw1、显实性<真实性）：平面图形<或直线）与投影面平行时，其投影反映实形<或实长）的性质。

2、积聚性：平面图形<或直线）与投影面垂直时，其投影积聚成一条直线<或一个点）的性质。

3、类似性：平面图形<或直线）与投影面倾斜时，其投影为原形的相似形的性质。

第二节三视图及其对应关系[教案目的] 1.了解三视图的形成2.明确三视图之间的对应关系[教案重点] 三视图的位置关系[教案难点] 三视图的对应关系[教案内容]一、三视图的形成过程<用示教板讲解>1、三面投影体系的建立它由三个相互垂直的投影面组成，分别是：正立投影面，简称正面，用V表示水平投影面，简称水平面，用H表示侧立投影面，简称侧面，用W表示相互垂直的三个投影面之间的交线称为投影轴，分别是：OX轴，是V面与H面的交线，它代表长度方向，简称X 轴<同样可理解为在H面上它是V面的投影，在V面上它是H面的投影>DXDiTa9E3dOY轴，是H面与W面的交线，它代表宽度方向，简称Y 轴<同样可理解为在H面上它是W面的投影OYh，在W面上它是H面的投影OYw>OZ轴，是V面与W面的交线，它代表高度方向，简称Z 轴<同样可理解为在V面上它是W面的投影，在W面上它是V面的投影>RTCrpUDGiT原点O，三个轴的交线2、物体在三投影面体系中的投影<用模型举例>将物体放在三投影面体系中，按正投影法向各投影面投影，即可分别得到物体的正面投影、水平投影和侧面投影。
