单⽚机课后习题答案单⽚机课后习题答案1.89C51单⽚机内包含哪些主要逻辑功能部件？答：80C51系列单⽚机在⽚内集成了以下主要逻辑功能部件：(l)CPU(中央处理器):8位(2)⽚内RAM:128B(3)特殊功能寄存器:21个(4)程序存储器:4KB (5)并⾏I/O⼝:8位，4个(6)串⾏接⼝:全双⼯，1个(7)定时器/计数器:16位，2个(8)⽚内时钟电路:1个2.89C51的EA端有何⽤途？答：/EA端接⾼电平时，CPU只访问⽚内flash Rom并执⾏内部程序，存储器。

/EA端接低电平时，CPU只访问外部ROM，并执⾏⽚外程序存储器中的指令。

/EA端保持⾼电平时，CPU执⾏内部存储器中的指令。

3.89C51的存储器分哪⼏个空间?如何区别不同空间的寻址?答：ROM（⽚内ROM和⽚外ROM统⼀编址）（使⽤MOVC）（数据传送指令）（16bits地址）（64KB）⽚外RAM（MOVX）（16bits地址）（64KB）⽚内RAM （MOV）（8bits地址）（256B）4.简述89C51⽚内RAM的空间分配。

答：⽚内RAM有256B，低128B是真正的RAM区，⾼128B是SFR（特殊功能寄存器）区。

5.简述布尔处理存储器的空间分配，⽚内RAM中包含哪些可位寻址单元。

答：⽚内RAM区从00H~FFH（256B）其中20H~2FH（字节地址）是位寻址区对应的位地址是00H~7FH6. 如何简捷地判断89C51正在⼯作?答：⽤⽰波器观察8051的XTAL2端是否有脉冲信号输出（判断震荡电路⼯作是否正常？）ALE（地址锁存允许）（Address Latch Enable）输出是fosc的6分频⽤⽰波器观察ALE是否有脉冲输出（判断8051芯⽚的好坏？）观察PSEN（判断8051能够到EPROM 或ROM中读取指令码？）因为/PSEN接外部EPROM（ROM）的/OE端⼦OE=Output Enable（输出允许）7. 89C51如何确定和改变当前⼯作寄存器组?答：PSW（程序状态字）（Program Status Word）中的RS1和RS0 可以给出4中组合，⽤来从4组⼯作寄存器组中进⾏选择PSW属于SFR（Special Function Register）（特殊功能寄存器）9.读端⼝锁存器和“读引脚”有何不同？各使⽤哪种指令？答：读锁存器（ANLP0,A）就是相当于从存储器中拿数据，⽽读引脚是从外部拿数据（如MOV A,P1这条指令就是读引脚的，意思就是把端⼝p1输⼊数据送给A）传送类MOV，判位转移JB、JNB、这些都属于读引脚，平时实验时经常⽤这些指令于外部通信，判断外部键盘等；字节交换XCH、XCHD算术及逻辑运算ORL、CPL、ANL、ADD、ADDC、SUBB、INC、DEC控制转移CJNE、DJNZ都属于读锁存器。

（1）AT89C51的主要特性○18位微处理器和控制器，中央处理器是整个单片机的核心部件，能同时处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。

○2内含一个布尔运算器，可直接对数据的位进行操作和运算，特别适用于逻辑控制。

○3内含4KB可重擦写的可编程闪烁程序存贮器（EEPROM）。

○4内含128*8位的数据存贮器（RAM）。

○54个8位(32根)双向且可独立寻址的I/O（输入输出）接口0P～3P。

○62个16位的计数器/定时器。

○7片内振荡器和时钟电路。

○8全双工方式的串行接口(DART)。

○9两级中断优先权的6个中断源/5个中断矢量的中断逻辑。

○10指令集有111条指令，其中64条为单周期指令，支持6种寻址方式。

○11最高时钟振荡频率可达12MHz，大部分指令执行时间为1us，乘、除指令为4us。

○12与MCS-51兼容，寿命为1000次写/擦循环，数据保留时间为10年。

○13低功耗的闲置和掉电模式，可编程串行通道，三级程序存储器锁定。

（2）引脚及功能AT89C51单片机为40脚双列直插式封装结构。

其引脚排列顺序及引脚符号如图4.1所示：图4.1 AT89C51管脚图各引脚功能如下：○1电源及接地GND:电源接地端。

Vcc:供电电压即正常运行和编程校验时为+5V电源(士10%)。

○2时钟及复位信号XTAL1:是片内振荡器反相放大器的输入及内部时钟工作电路的输入。

当采用外部振荡器为时钟源时，此脚必须接地。

XTAL2:是片内振荡器反相放大器的输出端，也是内部时钟发生器的输入端。

使用外部振荡器时，可由此脚引入外部时钟信号。

RST:复位信号输入端，高电平有效。

若此输入端保持2个机器周期（24个时钟振荡周期）以上的高电平，即可以将89C51完成复位操作。

此外，RST引脚的第二功能是VPD，即备用电源的输入端。

当主电源Vcc发生故障，降低到低电平规定值时，单片机自动将+5v电源接入RST端，为RAM提供备用电源，以保证存储在RAM中的信息不丢失，以使复电后能继续正常运行。

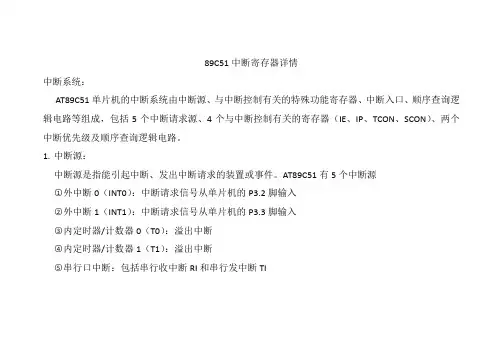

89C51中断寄存器详情中断系统：AT89C51单片机的中断系统由中断源、与中断控制有关的特殊功能寄存器、中断入口、顺序查询逻辑电路等组成，包括5个中断请求源、4个与中断控制有关的寄存器（IE、IP、TCON、SCON）、两个中断优先级及顺序查询逻辑电路。

1.中断源：中断源是指能引起中断、发出中断请求的装置或事件。

AT89C51有5个中断源○1外中断0（INT0）：中断请求信号从单片机的P3.2脚输入○2外中断1（INT1）：中断请求信号从单片机的P3.3脚输入○3内定时器/计数器0（T0）：溢出中断○4内定时器/计数器1（T1）：溢出中断○5串行口中断：包括串行收中断RI和串行发中断TI2.中断入口地址及内部优先权寄存器3.IE结构及各位名称、地址⑴EA是CPU中断总允许位。

EA=1，CPU开放中断；EA=0，CPU屏蔽所有的中断请求。

⑵ES是串行中断允许控制位。

ES=1，允许串行口中断；ES=0，禁止串行口中断。

⑶ET1是定时器/计数器1中断允许控制位。

ET1=1时允许定时器/计数器1中断；反之禁止。

⑷EX1是外部中断INT1中断允许位。

EX1=1时，允许外部中断1中断；反之依然。

⑸ET0是定时计数器T0的溢出中断允许位。

ET1=1时允许定时器/计数器0中断；反之禁止。

⑹EX0是外部中断INT0允许位。

EX1=1时，允许外部中断0中断；反之禁止。

89C51系统复位后，IE中各位均被清0，即禁止所有中断。

4.TCON（定时器/计数器和外中断控制寄存器）：TCON的字节地址为88H，是可位寻址的特殊功能寄存器，其地址有低到高依次是88H ~ 8FH。

TCON结构及位名称、位地址TF1：T1溢出中断请求标志。

当定时器/计数器T1溢出时，由硬件置“1”，请求中断。

TF0：T0溢出中断请求标志。

当定时器/计数器T0溢出时，由硬件置“1”，请求中断。

IE1：外中断1中断请求标志。

当INT1引脚（P3.3）上出现有效的外部中断信号时，由硬件置“1”，请求中断。

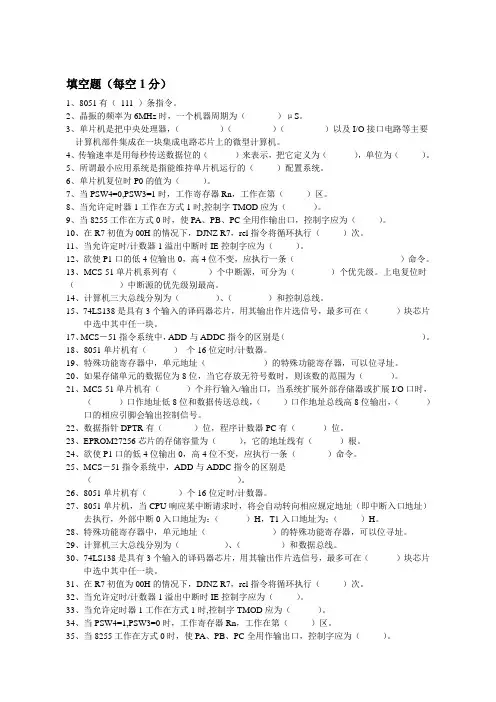

填空题（每空1分）1、8051有（111 ）条指令。

2、晶振的频率为6MHz时，一个机器周期为（）μS。

3、单片机是把中央处理器，（）（）（）以及I/O接口电路等主要计算机部件集成在一块集成电路芯片上的微型计算机。

4、传输速率是用每秒传送数据位的（）来表示，把它定义为（），单位为（）。

5、所谓最小应用系统是指能维持单片机运行的（）配置系统。

6、单片机复位时P0的值为（）。

7、当PSW4=0,PSW3=1时，工作寄存器Rn，工作在第（）区。

8、当允许定时器1工作在方式1时,控制字TMOD应为（）。

9、当8255工作在方式0时，使PA、PB、PC全用作输出口，控制字应为（）。

10、在R7初值为00H的情况下，DJNZ R7，rel指令将循环执行（）次。

11、当允许定时/计数器1溢出中断时IE控制字应为（）。

12、欲使P1口的低4位输出0，高4位不变，应执行一条（）命令。

13、MCS-51单片机系列有（）个中断源，可分为（）个优先级。

上电复位时（）中断源的优先级别最高。

14、计算机三大总线分别为（）、（）和控制总线。

15、74LS138是具有3个输入的译码器芯片，用其输出作片选信号，最多可在（）块芯片中选中其中任一块。

17、MCS－51指令系统中，ADD与ADDC指令的区别是（）。

18、8051单片机有（）个16位定时/计数器。

19、特殊功能寄存器中，单元地址（）的特殊功能寄存器，可以位寻址。

20、如果存储单元的数据位为8位，当它存放无符号数时，则该数的范围为（）。

21、MCS-51单片机有（）个并行输入/输出口，当系统扩展外部存储器或扩展I/O口时，（）口作地址低8位和数据传送总线，（）口作地址总线高8位输出，（）口的相应引脚会输出控制信号。

22、数据指针DPTR有（）位，程序计数器PC有（）位。

23、EPROM27256芯片的存储容量为（），它的地址线有（）根。

24、欲使P1口的低4位输出0，高4位不变，应执行一条（）命令。

89C51单⽚机硬件结构和原理第1部分 89C51单⽚机硬件结构和原理1. 89C51单⽚机⽚内包含哪些主要逻辑功能部件?答：89C51单⽚机是个完整的单⽚微型计算机。
