转子流量计仪表数据表

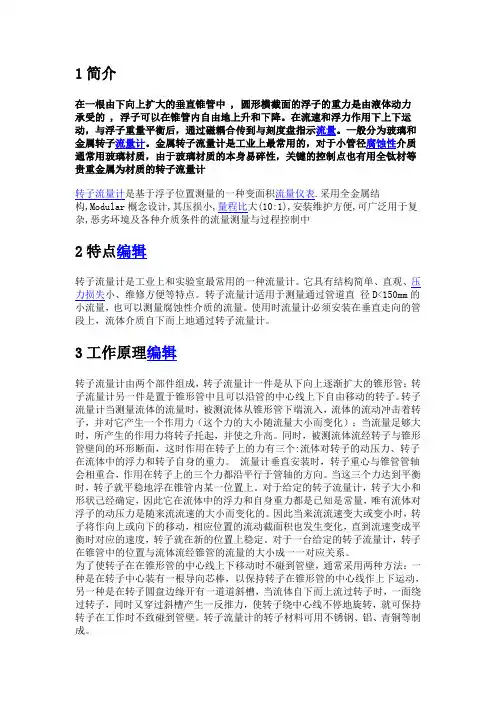

1简介在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。

在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。

一般分为玻璃和金属转子流量计。

金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中2特点编辑转子流量计是工业上和实验室最常用的一种流量计。

它具有结构简单、直观、压力损失小、维修方便等特点。

转子流量计适用于测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量。

使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

3工作原理编辑转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。

转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。

同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。

流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。

当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。

对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。

因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。

1简介在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。

在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。

一般分为玻璃和金属转子流量计。

金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中2特点编辑转子流量计是工业上和实验室最常用的一种流量计。

它具有结构简单、直观、压力损失小、维修方便等特点。

转子流量计适用于测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量。

使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

3工作原理编辑转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。

转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。

同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。

流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。

当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。

对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。

因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。

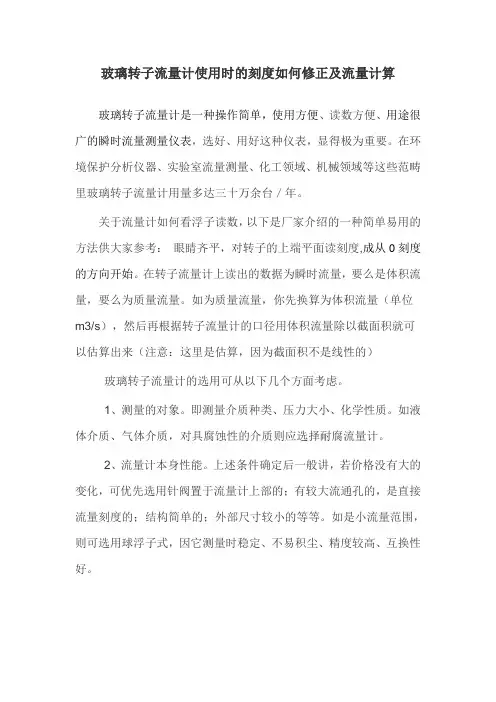

玻璃转子流量计使用时的刻度如何修正及流量计算玻璃转子流量计是一种操作简单，使用方便、读数方便、用途很广的瞬时流量测量仪表，选好、用好这种仪表，显得极为重要。

在环境保护分析仪器、实验室流量测量、化工领域、机械领域等这些范畴里玻璃转子流量计用量多达三十万余台／年。

关于流量计如何看浮子读数，以下是厂家介绍的一种简单易用的方法供大家参考：眼睛齐平，对转子的上端平面读刻度,成从0刻度的方向开始。

在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。

如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）玻璃转子流量计的选用可从以下几个方面考虑。

1、测量的对象。

即测量介质种类、压力大小、化学性质。

如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐流量计。

2、流量计本身性能。

上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。

如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。

3、根据价格选用。

一般讲，精度高的价格高。

要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。

二、玻璃转子流星计的刻度修正玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。

四川惠科达仪表认为流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。

这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。

因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。

考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。

美国G+F转子流量计现代豪方-邱工美国George Fischer Signet流量探头GF 流量计 品牌:+GF+signet美国乔治.费歇尔型号:P51530-P2 类型:叶轮式流量计测量范围:35~3500（m3/h）精度等级:1% 公称通径:DN250~900（mm）适用介质:液体流量测量工作压力:0~1.4（MPa）工作温度:5~90（℃）美国GFsignet流量计,GF流量传感器P51530-p2简便可靠，是P51530,3-2536系列叶轮流量传感器久负盛名的特性。

其次是坚固的本体，高精的可重复性，可提供很小的流量值，没有维护要求等。

美国+GF+ SIGNET公司的仪器、仪表:+GF+ SIGNET公司已有悠久的历史，在美国和世界上都久负盛名。

它们生产的产品以流量、温度、压力、电导和PH/ORP值分析及控制仪表为主。

技术数据:*通用性能（对P51530和3-2536型, 3-8510一体式流量传感器）1.管道尺寸范围：15－1000 mm (0.5－36 in )2.线性度：+/-1％.FS.3.可重复性：+/-0.5 %.FS4.最小雷诺数：45005.接湿材料：1)传感器本体：玻璃-填充PP (黑)或PVDF (本色）.2)O-垫圈：FPM-Viton (标准)、EPDM、FPM-Kalrez.3)转轴：钛、Ha氏合金-C、PVDF；可选择采用其它材料.4)转子：黑色或本色的PVDF；可选择Tefzel、Fluoralloy B轴套.6 .电缆类型：两芯双绞线屏蔽电缆(22 AWG).7.最大工作温度与压力：100℃，14bar认证：CE，FM能够兼容的Signet变送器：3-8550-1P,3-8550-2P,3-8550-3P，3-8550-1,3-8550-2,3-8550-3 3-5090，3-8900，3-5600适用的领域：纯水，或一般目的的流量测量型号订货号材质,适用管径P51530-P0 198801620 管径DN15-100 表体PP材质P51530-P1 198801621 管径DN125-200 表体PP材质P51530-P2 198801622 管径DN200以上表体PP材质P51530-V0 198801623 转子轴哈氏合金其他部分PVDF材质P51530-V1 198801624 转子轴哈氏合金其他部分PVDF材质P51530-V2 198801625 转子轴哈氏合金其他部分PVDF材质P51530-T0 198801663 全PVDF材质P51530-T1 198801664 全PVDF材质技术参数：P515 3-2536流速范围 0.3～6 m/s 0.1～6 m/s管径范围 15～900（0.5～36in） 15～900（0.5～36in）输出信号正玄波6Hz，（1V p/p）per ft/s 方波15Hz per ft/s，集电极开路NPN0.5%满刻度/1%满刻度 +/- 0.5%满刻度/1%满刻度重复性/线性度 +/-温度压力 PP壳体12.5bar@20℃1.7bar@90℃12.5bar@20℃1.7bar@90℃PVDF壳体 14.0bar@20℃1.7bar@100℃ 14.0bar@20℃1.7bar@100℃叶轮/轴材料/ O形圈 PVDF/钛、哈氏合金、PVDF/ FPM/EPDM P VDF/钛、哈氏合金、PVDF/ FPM/EPDM电缆规格 7.6m双绞屏蔽电缆，最长为60m7.6m双绞屏蔽电缆，最长为200m兼容二次表 3-8550、5090、5500、5600、5100、8900 3-8550、5500、5600、5075、8900P51530远程控制流量传感器 3-2536远程控制流量传感器传感器主体/叶轮/转轴材质 － 可选择H PP/黑色PVDF/哈氏合金-C 无P PP/黑色PVDF/钛合金 PP/黑色PVDF/钛合金S PP/黑色PVDF/天然PVDF 无T 纯色PVDF /纯色PVDF /纯色PVDF 纯色PVDF /纯色PVDF /纯色PVDFV 纯色PVDF /纯色PVDF /哈氏合金-C 纯色PVDF /纯色PVDF /哈氏合金-C 管径–选择0 0.5 to 4 in 0.5 to 4 in1 5 to 8 in 5 to 8 in2 10 to 36 in 10 to 36 inP51530 -P 0 产品编号示例 3-2536 -P 0 产品编号示例+GF+SIGNET转子流量探头P51530系列和3-2536系列signet 3-2536与P51530 流量计的对比和选择流量测量系统的典型配置：流量传感器＋流量变送器对比特点：1.相对P51530系列流量传感器,3-2536系列精度更高2.3-2536为蓝色安装帽,P51530为红色安装帽3.3-2536输出脉冲信号,可直接接PLC使用.4.相对3-2536系列,P51530流量传感器价格更加经济.。

流量仪表的选型（一）一般原则1、刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。

（1）方根刻度范围最大流量不超过满刻度的95％；正常流量为满刻度的70％～85％；最小流量不小于满刻度的30％。

（2）线性刻度范围最大流量不超过满刻度的90％；正常流量为满刻度的50％～70％；最小流量不小于满刻度的10％。

2、仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。

（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

3、流量单位体积流量用m3/h、l/h；质量流量用kg/h、t/h；标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。

（二）一般流体、液体、蒸汽流量测量仪表的选型1、差压式流量计（1）节流装置①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。

标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。

如有新的国家标准规定，应执行新规定。

②非标准节流装置符合下列条件者，可选用文丘里管：要求低压力损耗下的精确测量；被测介质为干净的气体、液体；管道内径在100～800mm范围；流体压力在1.0MPa以内。

符合下列条件者，可选用双重孔板：被测介质为干净气体、液体；雷诺数大于（等于）3000、小于（等于））300000范围内。

符合下列条件者，可选1／4圆喷嘴：被测介质为干净气体、液体；雷诺数大于200、小于100000范围内。

杭州普菲科空分设备有限公司大同辰日甲裂制氢装置设计设计项目-制图设计阶段施工图校核仪表数据表PFK1102-5003审核审定比例: -专业:自控第1张共21张文件名称：仪表数据表工程号：PFK1102仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图双金属温度计PFK1102-5003比例: -专业:自控第2张共21张操作条件插入深刻度范保护管位号工艺介质压力温度度mm围安装位置备注材料MPa(G)℃℃TG-101 1.2140～1601750～300H=14甲醇、水不锈钢 PL105-25-N1E-HTG-102 1.2230～2801750～400H=14甲醇、水蒸汽混合物不锈钢 PG101-25-N1B-HTG-103甲醇、水、CO2、H2 1.2230～2801750～400H=14不锈钢 PG102-25-N1B-HTG-104甲醇、水、CO2、H2 1.2100～1501200～300PGL101-25-N1 H=14不锈钢ETG-1050.3～401200～100H=14水不锈钢 CWS101-40-L1BTG-1060.3230～3001750～500H=14导热油不锈钢 HO103-50-M2B-HTG-1070.09300～4001750～600H=16烟道气不锈钢 HO103-150-M2B-HTG-1080.08300～3501750～600H=16烟道气不锈钢 HO103-150-M2B-HTG-109导热油0.4230～3001750～500H=14不锈钢 HO103-50-M2B-H温度计规格型号WSS-461/0～100℃-KA175表头直径φ100结构形式万向型精度 1.5保护管直径φ10外壳防护等级IP65安装固定方式可动外螺纹螺纹规格M27×2法兰标准及等级-法兰尺寸及密封面-制造厂川仪备注附位号标牌、配直型焊接套SS管φ16、检定证书及合格证.书仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图不锈钢压力表PF1102-5003比例: -专业:自控第 3 张共 21 张操作条件最大压刻度范围位号工艺介质℃压力力MPa安装位置备注温度MPa(G)MPa(G)PG-102甲醇、水蒸汽混合物230～280 1.2～1.20～2.5PG101-50-N1B-H PG-103H 、水、CO 、CO230～280 1.2～1.20～2.5PG102-50-N1B-H 22PG-201H2、CO、CO2等～40 1.1～1.10～2.5 PG201-25-N2BPG-202a～H2～400～1.05～1.050～2.5PG203a～d d-25-N2B8 块PG-203H2～400～1.05～1.050～2.5H201-25-N2B压力表规格型号YTN-100HJ测量元件形式弹簧管(mm)公称直径φ100精度 1.5测量元件材质SUS316表壳材质SUS304填充液-防护等级IP55工艺连接形式螺纹螺纹规格M20×1.5法兰标准及等级-法兰尺寸及密封面-制造厂川仪备注附位号标牌、检定证书及合格.证书仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图不锈94A2耐震压力表PF1102-5003比例: -专业:自控第 4 张共 21 张操作条件刻度范围位号最大压力安装位置备注MPa工艺介质温度压力℃MPa(G)MPa(G)PG-101a甲醇、水～40 1.2～1.20～2.5PL104-25-N1EPG-101b甲醇、水～40 1.2～1.20～2.5PL104-25-N1E压力表规格型号YTNP-100HJ测量元件形式弹簧管(mm)公称直径φ100精度 1.5测量元件材质SUS316表壳材质SUS304填充液-防护等级IP55工艺连接形式螺纹螺纹规格M20×1.5法兰标准及等级-法兰尺寸及密封面-制造厂川仪备注附位号标牌、检定证书及合格.证书仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图压力控制器AL06201-5003比例: -专业:自控第5张共21张位号PA-001用途仪表空气压力低报警P＆ID号-管道编号仪表空气总管操作条件工艺介质压缩空气操作压力（MPa）0.4MPa操作温度（℃）<50最大压力(MPa)0.7压力开关规格型号测量范围0～1.0MPa精度 1.6级输出信号常开接点测量原理-测量元件材质不锈钢本体材质铝合金终端接头规格1/2NPT（F）电气接口尺寸3/4NPT（F）防爆等级dⅡCT6防护等级IP66触点动作形式SPDT触点容量5A-24VDC低报警设定值0.3MPa法兰标准及等级-法兰尺寸及密封面-法兰材质-制造厂川仪备注铭牌带位号仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图一体化温度变送器PF1102-5003比例: -专业:自控第6张共21张位号TR-101TR-102TR-103用途导热油进系统温度指示远传R101顶部温度指示远传R101底部温度指示远传P＆ID号PF1102-3104PF1102-3104PF1102-3104管道编号HO101-50-M2B-H R101顶部R101底部操作条件工艺介质导热油甲醇、水、CO 、H甲醇、水、CO 、H2222操作压力（MPa）0.4～0.6 1.2 1.2操作温度（℃）230～300230～280230～280变送器规格SBWZ2460-WZGPK-73N-M100A3SBWZ2460-WZGPK-73N-M100ASBWZ2460-WZGPK-73N-M1型号00J150A250J100A0A250J100A-CT4-JB01E-D-dALM1/150 -CT4-JB01E-D-dALM1/100 -CT4-JB01E-D-dALM1/100测量范围(℃)0～6000～6000～600测温元件类型RTD RTD RTD分度号Pt100Pt100Pt100精度0.2%0.2%0.2%电源24VDC24VDC24VDC输出信号4-20mA4-20mA4-20mA输出指示表---电气接口尺寸M20×1.5M20×1.5M20×1.5防爆等级ExdⅡCT6ExdⅡCT6ExdⅡCT6测温元件规格测量元件数量111结构形式直型保护管直型保护管直型保护管保护管直径(mm)φ8φ8φ8全长300250250插入深度150100100接线盒防护等级IP65IP65IP65安装形式固定螺纹M27x2固定螺纹M27x2固定螺纹M27x2法兰标准及等级---法兰尺寸及密封面---接线盒材料SS SS SS保护管材料SS SS SS套管材料1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti制造厂川仪川仪川仪备注配直型焊接套管16φ设备带直型焊接套管设备带直型焊接套管H=120H=120H=120仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图一体化温度变送器PF1102-5003比例: -专业:自控第7张共21张位号TR-104TR-105用途E103出口气体温度指示远传E101底部温度指示远传P＆ID号PF1102-3104PF1102-3104管道编号PGL102-40-N1E E101底部操作条件工艺介质甲醇、水、CO 、H甲醇、水22操作压力（MPa）0.4～0.6 1.2操作温度（℃）～40230～280变送器规格SBWZ2460-WZGPK-73N-M100SBWZ2460-WZGPK-73N-M100型号A300J150A A250J100A-CT4-JB01E-D-dALM1/150-CT4-JB01E-D-dALM1/100测量范围(℃)0～1000～600测温元件类型RTD RTD分度号Pt100Pt100精度0.2%0.2%电源24VDC24VDC输出信号4-20mA4-20mA输出指示表--电气接口尺寸M20×1.5M20×1.5防爆等级ExdⅡCT6ExdⅡCT6测温元件规格测量元件数量11结构形式直型保护管直型保护管保护管直径(mm)φ8φ8全长300250插入深度150100接线盒防护等级IP65IP65安装形式固定螺纹M27x2固定螺纹M27x2法兰标准及等级--法兰尺寸及密封面--接线盒材料SS SS保护管材料SS SS套管材料1Cr18Ni9Ti1Cr18Ni9Ti 制造厂川仪川仪备注配直型焊接套管16φ设备带直型焊接套管H=60H=120仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图压力变送器PF1102-5003比例: -专业:自控第 8张共 21 张位号PT-101PT-201PT-202a～d用途汽化过热器出口压力测量变压吸附系统压力吸附塔出口压力P＆ID号PF1102-3104PF1102-3204PF1102-3204管道编号PG101-50-N1B-H H201-25-N2B PG203a～d-25-N2B操作条件工艺介质H H H222操作压力MPa（G）～1.2～1.050～1.05操作温度（℃）230～280～40～40最大压力MPa（G）～1.2～1.05～1.05变送器规格型号EJA430A-EAS4A/97EA/NF1 EJA430A-EAS4A/97EA/NF1EJA430A-EAS4A/97EA/NF1测量范围0～2.0MPa0～2.0MPa0～2.0MPa精度0.0650.0650.065输出信号4～20mA4～20mA4～20mA测量原理---测量元件材质SUS316L SUS316L SUS316L本体材质SCS14A SCS14A SCS14A终端接头规格1/2NPT1/2NPT1/2NPT电气接口尺寸1/2NPT(F)1/2NPT(F)1/2NPT(F)防爆等级ExdⅡCT6dⅡCT6dⅡCT6防护等级IP67IP67IP67安装型式2”管装平托架2”管装平托架2”管装平托架安装图号---附件安装支架、直通终端接头安装支架、直通终端接头安装支架、直通终端接头输出指示表带设定按钮的数字表头带设定按钮的数字表头带设定按钮的数字表头毛细管长度---毛细管填充材料---密封膜片材质---法兰标准及等级---法兰尺寸及密封面---法兰材质---制造厂横河川仪横河川仪横河川仪备注1 台1台 4 台铭牌打位号铭牌打位号铭牌打位号仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图金属转子流量计PF1102-5003比例: -专业:自控第 9 张共 21 张位号FT-201用途出氢气缓冲罐流量指示、结算P＆ID号PF1102-3204管道编号H202-25-N2B操作条件工艺介质操作压力MPa(G)操作温度℃m3/ h(标 )最大流量气体正常流量最小流量kg / m3气kg / m3(标 )操作密度液H2 1.05常温82.5 75 37.5 0.545动力粘度mPa.s变送器规格型号LZD-ESK-Z m3h 标)11～110测量范围/ (口径DN25精度 1.5测量管材质SS衬里材质-工艺连接形式法兰输出信号4～20mA电源24V DC法兰标准及等级HG20592-97,PN4.0法兰尺寸及密封面DN25,FM螺纹规格-电气接口尺寸1/2NPT防爆等级ExdⅡCT4防护等级IP65制造厂川仪附配对法兰及连接件按实际流量范围标定刻度备注铭牌打位号仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图液位计PF1102-5003比例: -专业:自控第 10 张共 21 张位号LG-101LG-102a LG-102b用途甲醇贮槽液位显示原料液储槽液位显示原料液储槽液位显示P＆ID号PF1102-3104PF1102-3104PF1102-3104设备位号V101V102A V102B操作条件工艺介质甲醇甲醇、水甲醇、水操作压力（MPa）常压常压常压操作温度（℃）～40～40～40密度（3,20℃）79210001000 Kg/m介质粘度(--mPa.s,20℃）法兰间距(mm)2300液位计规格型号UHZ-528-1121P000/E UHZ-528-1121P000/EUHZ-528-1121P000/E型式磁浮子磁浮子磁浮子测量范围(mm)0～2300mm精度±10mm±10mm±10mm触点容量-电源输出信号上限报警设定值-下限报警设定值-电气接口尺寸防爆等级防护等级IP65IP65IP65法兰标准及等级HG20592-97,PN2.5HG20592-97,PN2.5HG20592-97,PN2.5法兰尺寸及密封面DN20,M DN20,M DN20,M-附件-制造厂浙江联大浙江联大浙江联大备注铭牌打位号铭牌打位号铭牌打位号仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图液位计PF1102-5003比例: -专业:自控第11张共21张位号LT-101用途气液分离罐V103液位传送P＆ID 号PF1102-3104设备位号V103操作条件工艺介质甲醇、水操作压力（MPa） 1.2操作温度（℃）～403,20℃）910密度（Kg/m介质粘度(-mPa.s,20℃）法兰间距(mm)液位计规格型号UHZ-528-1321PD01/E型式磁浮子测量范围(mm)0～2300mm精度±10mm触点容量-电源24V DC输出信号4～20mA上限报警设定值-下限报警设定值-电气接口尺寸M20×1.5防爆等级ExdIICT4防护等级IP65法兰标准及等级HG20592-97,PN4.0法兰尺寸及密封面DN20,M-附件--制造厂浙江联大备注铭牌打位号仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图调节阀PF1102-5003比例: -专业:自控第 12 张共 21 张位号LV-101计算Cvmax/Cvnor11.8/5.2用途液位调节选择Cv25连接形式法兰连接P＆ID 号PF1102-3104法兰标准及等级HG20592-97，PN1.6管道编号PL108-25-N1E 管道材质304管道规格DN25操作条件OPERATING CONDITIONS工艺介质甲醇、水操作温度～40℃1.2阀前压力MPa(G)0阀后压力MPa(G) 1.2阀关闭差压MPa流气体Nm3/h最大34.5正常31.4量蒸汽kg/h最小15.7液体kg/h910操作密度kg/m3-动力粘度mPa.s比重(空气=1)-压缩系数-K-汽化压力MPa-临界压力MPa噪音声级-空气故障时阀位置关阀体/阀芯规格阀型号HLS阀型式单座流开/流关流开阀座数量1阀芯型式P 孔阀口径DN25流量特性等百分比散热片/延伸杆-阀体材质SS阀芯材质SUS316L 阀座材质SUS316L法兰尺寸及密封面DN25.RF法兰材质SS执行机构ACTUATOR型号HA2R型式气动薄膜作用形式反作用弹簧范围80～240KPa相对行程54.3%/74.78%/78.13%手轮-供气压力280KPa气源接头Rc1/4定位器型号HEP15输入信号4～20mA输出信号80～200KPa气源压力280kPa作用形式正作用电气接口尺寸1/2NPT气信号接口尺寸Rc1/4Φ-6气源接口尺寸Rc1/4Φ-6防爆等级ExiaIICT6附件过滤器减压阀KZ03-3A阀位开关-电磁阀-泄漏等级IVHmaxHnor制造厂川仪备注附配对法兰及连接件铭牌打位号、附检定合格证及质量保证书仪表数据表大同辰日甲裂制氢装置杭州普菲科空分设备有限公司设计阶段施工图调节阀PF1102-5003比例: -专业:自控第 13 张共 21 张位号PV-201计算Cvmax/Cvnor0.1259/0.0624用途产品气压力调节选择Cv0.25连接形式法兰P＆ID 号PF1102-3204管道编号H201-25-N2B 管道材质20管道规格DN25操作条件OPERATING CONDITIONS工艺介质H 69.36N17.9CO7.83操作温度2240℃1.05阀前压力MPa(G)0.1阀后压力MPa(G)阀关闭差MPa压0.95气体Nm3/h最大82.5流量蒸汽kg/h正常75液体kg/h最小37.50.081操作密度kg/m3-动力粘度mPa.s比重(空气=1)-压缩系数-K-汽化压力MPa-临界压力MPa噪音声级-空气故障时阀位置关阀体/阀芯规格阀型号HLS阀型式单座流开/流关流开阀座数量1阀芯型式P 孔阀口径DN20X6流量特性等百分比散热片/延伸杆-阀体材质SCS13A 阀芯材质SUS316L 阀座材质SUS316L 法兰标准及等级HG20592-97，PN4.0法兰尺寸及密封面DN20,FM法兰材质CS执行机构ACTUATOR型号HA2R型式气动薄膜作用形式反作用弹簧范围80～240KPa相对行程59.19%/78.27%/79.83%手轮-供气压力280KPa气源接头Rc1/4定位器型号HEP15输入信号4～20mA输出信号80～200KPa气源压力280kPa作用形式正作用电气接口尺寸1/2NPT气信号接口尺寸Rc1/4Φ-6气源接口尺寸Rc1/4Φ-6防爆等级ExiaIICT6附件过滤器减压阀KZ03-3A阀位开关-电磁阀-泄漏等级IVHmaxHnor制造厂川仪备注附配对法兰及连接件铭牌打位号、附检定合格证及质量保证书杭州普菲科空分设备有限公司仪表数据表大同辰日甲裂制氢装置设计阶段施工图程控阀PF1102-5003比例：/专业：自控第14张共21张位号KV-201a～d KV-202a～d KV-203a～d用途变压吸附程序控制变压吸附程序控制变压吸附程序控制P＆ID 号PF1102-3204PF1102-3204PF1102-3204管道编号PG202a～d-25-N2B PG203a ～d-25-N2B WG201a ～d-40-N2B 管道材质碳钢碳钢碳钢管道规格DN25DN25DN40操作条件工艺介质H 、CO 等混合气H 、CO 等混合气H 、CO 等混合气222222操作温度℃～40～40～40操作压力 MPa(G)～1.1～1.1～1.1最大差压～1.1～1.1～1.1正常流量阀规格型号型式双气动双气动双气动公称通径 (mm)DN25DN25DN40阀体材质WCB WCB WCB阀芯材质1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti输入信号气信号气信号气信号气源压力0.4MPa0.4MPa0.4MPa耗气量空气故障时阀位---泄漏等级CLassⅥCLassⅥCLassⅥ全行程时间≤3s≤3s≤3s计算 Kv---选择 Kv---法兰标准及等级HG20592-97,PN4.0HG20592-97,PN4.0HG20592-97,PN4.0法兰尺寸及密封DN25,FM DN25,FM DN40,FM进气接口尺寸---制造厂4 台 4 台 4 台备注带位号标牌附ASCO 板装电磁阀EFG551 安装底板附接近开关安装支架以及带防水、防尘罩杭州普菲科空分设备有限公司仪表数据表大同辰日甲裂制氢装置设计阶段施工程控阀PF1102-5003比例：/专业：自控第15张共21张位号KV-204a～d KV-205a～d KV-206a～d用途变压吸附程序控制变压吸附程序控制变压吸附程序控制P＆ID 号PF1102-3204PF1102-3204PF1102-3204管道编号PG204a～d-25-N2B PG205a～d-25-N2B PG206a～d-25-N2B 管道材质碳钢碳钢碳钢管道规格DN25DN25DN25操作条件工艺介质H 、CO 等混合气H 、CO 等混合气H 、CO 等混合气222222操作温度℃～40～40～40操作压力 MPa(G)～1.1～1.1～1.1最大差压～1.1～1.1～1.1正常流量阀规格型号型式双气动双气动双气动公称通径 (mm)DN25DN25DN25阀体材质WCB WCB WCB阀芯材质1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti输入信号气信号气信号气信号气源压力0.4MPa0.4MPa0.4MPa耗气量空气故障时阀位---泄漏等级CLassⅥCLassⅥCLassⅥ全行程时间≤3s≤3s≤3s计算 Kv---选择 Kv---法兰标准及等级HG20592-97,PN4.0HG20592-97,PN4.0HG20592-97,PN4.0法兰尺寸及密封DN25,FM DN25,FM DN25,FM进气接口尺寸---制造厂4 只 4 只 4 只备注带位号标牌附ASCO 板装电磁阀EFG551 安装底板附接近开关安装支架以及带防水、防尘罩杭州普菲科空分设备仪表数据表大同辰日甲裂制氢装置设计阶段施工有限公司接近开关PF1102-5003比例：/专业：自控第16张共21张位号配套阀门位号备注位号ZS-201a ～d KV-201a～d 4 只ZS-202a ～d KV-202a～d 4 只ZS-203a ～d KV-203a～d 4 只ZS-204a ～d KV-204a～d 4 只ZS-205a ～d KV-205a～d 4 只ZS-206a ～d KV-206a～d 4 只小计24 只安全栅规格型号Ni5-G12SK-Y1X数量24 只安装形式非齐平式安装结构形式圆柱螺纹(电感式)外壳材质CuZn-Cr防爆等级ExiaIICT6防护等级IP67制造厂TURCK 或者施耐德相应型号备注带合格证、配防爆扰性管、二线杭州普菲科空分设备仪表数据表有限公司安全栅(AI)配套阀门位号备注大同辰日甲裂制氢装置设计阶段施工PF1102-5003比例：/专业：自控第 17 张共 21 张位号与变送器连用与执行器连用安装盘备注输入信号输出信号输入信号输出信号（柜）号FN-2014～20mA.DC4～20mA.DC 1 块安全栅规格型号GS8041-EX隔离形式电磁耦合检测端精度操作端精度检测端负载电阻操作端负载电阻≤450Ω电源24V DC消耗功率 1.6W安装形式DIN 导轨制造厂上海辰竹备注带合格证杭州普菲科空分设备仪表数据表大同辰日甲裂制氢装置设计阶段施工有限公司安全栅(AO)PF1102-5003位号与变送器连用与执行器连用输入信号输出信号输入信号输出信号LN-104～20mA.DC4～20mA.DC PN-204～20mA.DC4～20mA.DC 小计安全栅规格安装盘（柜）备注号001IP 1 块001IP 1 块2 块型号GS8067-EX隔离形式电磁耦合检测端精度操作端精度检测端负载电阻操作端负载电阻≤450Ω电源24V DC消耗功率 1.6W安装形式DIN 导轨制造厂上海辰竹备注带合格证杭州普菲科空分设备仪表数据表大同辰日甲裂制氢装置有限公司设计阶段施工安全栅(DI)PF1102-5003位号与接近开关连用输入信号输出信号ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器ZN-20继电器继电器小计型号隔离形式检测端精度操作端精度检测端负载电阻操作端负载电阻电源消耗功率安装形式制造厂备注与电磁阀连用输入信号安装盘（柜）号备注输出信号001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块001IP 1 块12 块安全栅规格GS8018-EX电磁耦合24V DC2WDIN 导轨上海辰竹带合格证杭州普菲科空分设备仪表数据表大同辰日甲裂制氢装置有限公司设计阶段施工二位五通电磁阀PF1102-5003比例：/专业：自控第20张共21张位号用途仪表回路号操作介质KSV20电/气转换KC101仪表空气KSV20电/气转换KC101仪表空气KSV20电/气转换KC101仪表空气KSV20电/气转换KC101仪表空气KSV20电/气转换KC101仪表空气KSV20电/气转换KC101仪表空气小计电磁阀规格型号EFG551/G401公称通径1/4”通路数5/2控制信号数1励磁期限-手动开关√本体材质铝合金阀芯材质不锈钢 SS额定电压24V.DC消耗功率11.2W常开/常关常关防爆等级NEMA7.9防护等级IP65接管尺寸板装式电气接口尺寸1/2NPT(F)制造厂ASCO备注板装式、配消音器 60 只操作压环境温备注力度4 台0.4MPa0.4MPa 4 台0.4MPa 4 台0.4MPa 4 台0.4MPa 4 台0.4MPa 4 台24 台大同辰日甲裂制氢装置杭州普菲科空分设备仪表数据表设计阶段施工图有限公司可燃气体检测报警器PF1102-5003比例: -专业:自控第 21 张共 21 张位号GT-101GT-201用途甲醇裂解区氢气检测变压吸附区氢气检测检测气体氢气氢气P&ID号PF1102-3104PF1102-3204环境温度(℃)-15～39-15～39环境湿度(%)<99%RH<99%RH操作条件型号JTQ-AEC2232dk JTQ-AEC2232dk测量范围0～100LEL%0～100LEL%精度 1 LEL% 1 LEL%响应时间<30s<30s防爆等级dIICT6dIICT6外壳防护等级IP66IP66安装形式--电气接口尺寸G3/4(F)G3/4(F)报警设定25%(可调)25%(可调)输出信号继电器输出继电器输出额定电压24V DC±424V DC±4常开/常闭开开接线方式 4 线制 4 线制工作温度(℃)-40～70-40～70连接螺纹G3/4(F)G3/4(F)制造厂成都安可信成都安可信备注合格证合格证。

转子流量计示值误差测量及使用中注意事项摘要：将转子流量计连接在钟罩气体流量标准装置管路上，按规程调整流量检定点，记录一定时间内钟罩排出体积流量，记录标准器、流量计前的表压、温度进行修正。

转子流量计的刻度流量与钟罩气体流量标准装置容积时间法得到的标准流量进行比较，得到转子流量计的示值误差。

关键词：转子流量计示值误差测量结果；不确定度评定；转子流量计检定规程, 采用容积法, 利用介质通过流量计流入液体流量标准装置的工作量器内,测出流入工作量器内的液体体积、温度和时间, 计算出流量计的刻度状态下的实际流量和示值误差。

一、转子流量计的使用特点玻璃管转子流量计是直读式仪表, 锥管刻度有流量刻度和百分刻度2 种。

采用流量刻度标尺的流量计, 可根据转子高度直接读出流量值;对于采用百分刻度的玻璃管转子流量计, 要特别注意刻度数与流量的换算问题。

百分刻度标尺又分为等分和非等分刻度2 种。

对等分刻度的转子流量计, 应根据锥形管上的读数, 从制造厂提供的图表上查得相应的流量值;对于非等百分刻度的转子流量计,将读数乘以该转子流量计的上限刻度值, 即为实测流量。

远传式转子流量计, 无论是电远传还是气远传, 在正常运行时只允许调整转换器输出零位的高低, 其他一般不作调整。

流量计投放运行时, 其前后阀门应缓慢开启, 以免流体猛冲转子, 损坏仪表。

装有旁路的,应先开启旁路阀, 再投入仪表, 仪表投入后再关断旁路。

根据被测流体的脏污情况定期冲洗, 以保证精度。

对其远传仪表, 尚需定期清洗恒节流孔和过滤器。

当必须对变送器拆卸清洗时, 应注意不要碰弯导向杆, 以免转子产生“卡死” 现象, 使仪表失灵。

大口径玻璃转子流量计搬动时, 应先将转子顶住, 避免转子碰撞, 将锥管打坏。

夹套保温仪表夹套管中所通介质最高压力不应超过仪表说明书规定值(一般低于100 N/cm2并应用压力表监视。

在测量中, 若出现由于流体脉动而引起指示值不稳时, 可调大阻尼器阻尼量或在阻尼器中加适当的液体(如硅油), 以增加阻尼。

二氧化碳吸收实验系数。

因此Am La A C S h K G ∆⋅⋅⋅= (4)在一定的操作条件下，对全塔进行物料衡算，可得吸收操作的传质速率)(2,1,A A L A C C V G -⋅= (5)V L ---液相的体积流量；C A1---从塔底离开的溶液中吸收质A 的浓度，Kmol.m -3；C A2---塔顶进入的吸收剂中吸收质A 的浓度，Kmol.m -3；因此液相体积传质总系数mA A A L La C C C S h V K ,2,1,∆-⋅⋅= (6) 本实验采用水吸收二氧化碳体系，由于二氧化碳在常温下溶解度较小，因此液相体积流量V L 可视为定值。

液相平均传质推动力1,1,2,2,1,1,2,2,1,2,1,2,,ln )()(ln A A A A A A A A A A A A m A C C C C C C C C C C C C C -----=∆∆∆-∆=∆**** (7) 水-二氧化碳体系的溶解相平衡关系可采用亨利定律表示，故p H p H C C C A A A A ⋅=⋅===***2,1,二氧化碳的溶解度常数：EM H L L1⋅=ρ Kmol.m -3.Pa -1 (8) 式中：L ρ---水的密度，Kg.m -3；M L ---水的摩尔质量，Kg.Kmol -1；E ---亨利系数，Pa 。

因此，（7）式可以简化为1,**1,,ln A A A A m A C C C C C -=∆ (9) 代入mA A A L La C C C hS V K ,2,1,∆-⋅= (10) 液相传质单元高度mA A A L L C C C h N h H ,2,1,∆-== (11) 由于本实验采用的水吸收CO 2体系，整个传质过程的阻力都集中于液膜，气膜阻力可忽略不计，则液侧体积传质膜系数等于液相体积传质总系数，即mA A A L s La la C C C hS V K k ,2,1,,∆-⋅== (12) （三）实验装置1.设备主要参数：填料塔：玻璃管内径 D ＝0.050m ； 内装φ10×10mm 瓷拉西环；吸收塔填料层高度Z ＝0.83m ； 解析塔填料层高度Z ＝0.80m ；风机：XGB-12型，550W ；二氧化碳钢瓶1； 减压阀1个（用户自备）。

[成丰仪表]浅谈金属转子流量计的原理及应用特点常州市成丰流[成丰仪表]浅谈金属转子流量计的原理及应用特点--常州市成丰流一、金属转子流量计的工作原理成丰金属管转子断路器浮子在测量管中，随着流量的变化，将浮子向上移动，在某一边线浮子难以承受的浮力与浮子重力达至均衡。

此时浮子与孔板（或锥管）间的流通环隙面积维持一定。

环隙面积与浮子的下降高度成正比，即为浮子在测量管中下降的边线代表流量的大小，变化浮子的边线由内部磁铁传输至外部的指示器，并使指示器正确地命令此时的流量值。

这就使指示器壳体不和测量管轻易碰触，因此，即使加装限位控制器或变送器，仪表可以用作高温，高压工作条件下。

二、金属转子断路器的主要特点和结构类型全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有0-10ma，4-20ma的标准模拟量信号输出和现场指示。

累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。

广泛应用于，石油、化工、发电、制药、食品、水处理等。

复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

2.1主要特点（1）厚实、简约、可信，保护量大、寿命长。

（2）模块化、智能化，指示器设计。

（3）对于下游直管段建议不低。

（4）存有较宽的流量范围度10：1。

（5）长行程、小型结构设计。

（6）通过hart实现软输出，显示瞬时与累计流量，开关信号输出，介质参数现场设置与调整，现场现性补偿。

（7）介质粘度、密度、温度、压力多级修正。

（8）有就地型、远传型、夹套型、防爆、耐腐型、卫生型等多种形式（9）可选择不锈钢、哈氏合金、钛材、ptfe材料测量系统（10）低压力损失设计。

（12）横向、水平、各种加装方式更适宜相同采用场合（13）全系列金属结构，适合高温、高压和弱腐蚀性介质。

（14）可以用作易燃、易爆危险场合2.2结构类型金属转子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
