实验7.3 半导体温度计的设计温度是一个基本的物理量，自然界中的一切过程无不与温度密切相关，温度与科研，生产，人们的生活，植物生长有密切的关系，因此对温度的研究就显得尤为重要。
半导体温度计是以半导体热敏电阻为传感器，通过测量其电阻值来确定温度的仪器。
这种测量方法为非电量的电测法，它可以将各种非电量，如长度、位移、应力、应变、温度、光强等转变成电学量，如电阻、电压、电流、电感和电容等，然后用电学仪器来进行测量。
直流电桥是一种精密的电学测量仪器，可分为平衡电桥和非平衡电桥两类。
平衡电桥是通过调节电桥平衡，将待测电阻与标准电阻进行比较得到待测电阻的大小，如惠斯登电桥、开尔文电桥等都是平衡式直流电桥。
由于需要调节平衡，因此平衡电桥只能用于测量具有相对稳定状态的物理量。
随着测量技术的发展，电桥的应用不再局限于平衡电桥的范围，非平衡电桥在非电量的测量中已得到广泛应用。
实际工程和科学实验中，待测量往往是连续变化的，只要能把待测量同电阻值的变化联系起来，便可采用非平衡电桥来测量。
将各种电阻型传感器接入电桥回路，桥路的非平衡电压就能反映出桥臂电阻的微小变化，因此，通过测量非平衡电桥的输出电压就可以检测出待测量的变化，如温度、压力、湿度等。
本实验要求测试温度在20~70℃的范围内，选用合适的热敏电阻和非平衡电桥线路来设计一个导体温度计。
这是一个比较典型的非平衡电桥应用实例，也是市场上各类半导体温度计的雏形，具有一定实用价值。
【实验目的】1.了解非平衡电桥的工作原理及其在非电量电测法中的应用。
2.理解以热敏电阻为检测元件的温度传感器的电路结构及电路参数的选择原则。
3.根据热敏电阻的伏安特性和电阻-温度特性，依据设计要求，掌握半导体温度计的设计方案以及温度计的定标。
【实验仪器】计算机仿真软件【实验原理】1.热敏电阻热敏电阻是一种阻值随温度改变发生显著变化的敏感元件。
与一般常用的金属电阻相比，它有大得多的电阻温度系数值。
开放性实验实验报告半导体温度计的设计学院：浙江农林大学天目学院专业：工程技术系班级：汽车服务081班姓名：吴仲虎学号： 200808310225摘要：本文讨论了通过测量半导体热敏电阻的实验，测得实验数据用Origin 软件分析相关数据画出I-T 图像，了解热敏电阻的电阻——温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧的问题，同时完成半导体温度计的设计。
关键词：origin 软件 热敏电阻 惠斯通电桥 温度电流前言 热敏电阻是由对温度非常敏感的半导体陶瓷质工作体构成的元件。
与一般常用的金属电阻相比，它有大得多的电阻温度系数值。
热敏电阻作为温度传感器具有用料省、成本低、体积小等的优点，它可以简便灵敏地测量微小温度的变化，在很多科学研究领域都有广泛的应用。
本实验的目的是：了解热敏电阻的电阻----温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧。
一 实验仪器：二 实验原理热敏电阻的电阻值与温度的关系为TBAeR =其中，A 、B 是与半导体材料有关的常数；T 为绝对温度。
根据定义，电阻温度系数为dT dR R t 1=α其中，t R 是在温度为t 时的电阻值。
半导体材料做成的热敏电阻的基本特性是它的温度特性, 这种特性与半导体材料的导电机制密切相关。
温度越高, 载流子的数目越多, 导电能力越强, 电阻率也就越小。
由于半导体中载流子数目随温度升高而按指数规律迅速增加, 因此随着温度的升高, 热敏电阻的阻值将按指数规律迅速减小。
半导体温度计是利用半导体的电阻值随温度急剧变化的特性而制作的，以半导体热敏电阻为传感器，通过测量其电阻值来确定温度的仪器。
这种测量方法称为非电量的电测法，为了实现这种方法，采用电学仪器来测量热敏电阻的阻值，还需要了解热敏电阻的伏安特性。
半导体温度计测温电路的原理图如右：图中G 是微安表， RT 为热敏电阻，当电桥平衡时，表的指示必为零，此时应满足条件：r321R R R R若取R 1 = R 2，则R 3的数值即为R T 的数值。

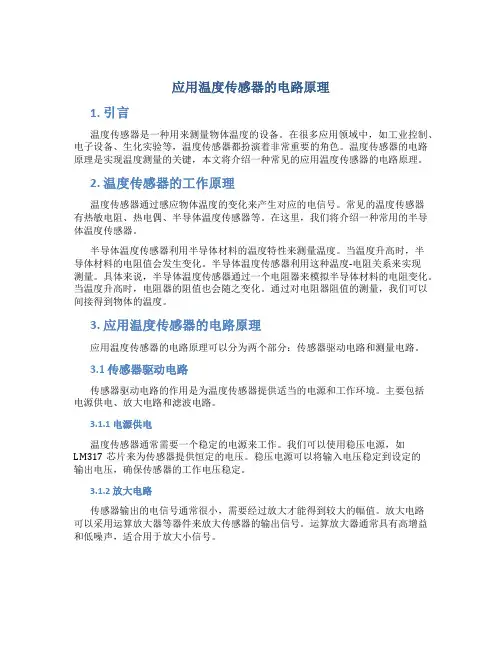

应用温度传感器的电路原理1. 引言温度传感器是一种用来测量物体温度的设备。
在很多应用领域中，如工业控制、电子设备、生化实验等，温度传感器都扮演着非常重要的角色。
温度传感器的电路原理是实现温度测量的关键，本文将介绍一种常见的应用温度传感器的电路原理。
2. 温度传感器的工作原理温度传感器通过感应物体温度的变化来产生对应的电信号。
常见的温度传感器有热敏电阻、热电偶、半导体温度传感器等。
在这里，我们将介绍一种常用的半导体温度传感器。
半导体温度传感器利用半导体材料的温度特性来测量温度。
当温度升高时，半导体材料的电阻值会发生变化。
半导体温度传感器利用这种温度-电阻关系来实现测量。
具体来说，半导体温度传感器通过一个电阻器来模拟半导体材料的电阻变化。
当温度升高时，电阻器的阻值也会随之变化。
通过对电阻器阻值的测量，我们可以间接得到物体的温度。
3. 应用温度传感器的电路原理应用温度传感器的电路原理可以分为两个部分：传感器驱动电路和测量电路。
3.1 传感器驱动电路传感器驱动电路的作用是为温度传感器提供适当的电源和工作环境。
主要包括电源供电、放大电路和滤波电路。
3.1.1 电源供电温度传感器通常需要一个稳定的电源来工作。
我们可以使用稳压电源，如LM317芯片来为传感器提供恒定的电压。
稳压电源可以将输入电压稳定到设定的输出电压，确保传感器的工作电压稳定。
3.1.2 放大电路传感器输出的电信号通常很小，需要经过放大才能得到较大的幅值。
放大电路可以采用运算放大器等器件来放大传感器的输出信号。
运算放大器通常具有高增益和低噪声，适合用于放大小信号。
3.1.3 滤波电路由于环境中存在各种干扰源，传感器输出的信号可能会受到干扰。
为了提高测量的精确度，我们可以在放大电路后加入滤波电路，滤除干扰信号。
滤波电路可以采用RC滤波器或者数字滤波器等。
3.2 测量电路测量电路的作用是将传感器的输出信号转换为温度值。
主要包括模数转换器和参考电压源。
PN结温度传感器的基本原理以及应用1. 简介PN结温度传感器是一种常见的温度测量设备，它基于PN结的温度特性来实现温度的测量。
本文将介绍PN结温度传感器的基本原理以及其在实际应用中的常见场景。
2. 基本原理•PN结：PN结是由P型和N型半导体材料组成的结构。
当P型和N 型半导体连接在一起时形成PN结，其中P型半导体的掺杂浓度较高，N型半导体的掺杂浓度较低。
PN结具有导电性，当施加适当的电压时，电子和空穴会在PN结中流动。
•温度特性：PN结具有温度敏感性，当温度升高时，PN结中的载流子浓度发生变化，从而影响PN结的导电性。
具体来说，温度升高会使电子在PN结中更加活跃，因此导电性增强。
•温度测量原理：PN结温度传感器利用PN结的温度特性来测量温度。
通过测量PN结的导电性变化，可以推断出温度的变化。
更具体地说，PN结温度传感器将PN结作为一个电阻负载，施加一个恒定的电流，并测量PN结的电压。
随着温度的变化，PN结的电压会相应地变化。
3. 应用场景PN结温度传感器在许多领域都有广泛的应用。
以下是其中几个常见的应用场景：•工业自动化：在工业自动化中，温度是一个重要的参数。
PN结温度传感器可以用于测量机器设备的温度，以实现温度控制和监测。
例如，可以将PN结温度传感器安装在机器的关键部位，如电机、轴承和变压器等位置，用于监测温度是否超过限定范围。
•环境监测：PN结温度传感器可以用于环境监测，例如测量大气温度、土壤温度、水温等。
这些数据对于农业、气象和环保等领域的研究和决策都非常重要。
•生活电器：PN结温度传感器也广泛应用于生活电器中，如空调、冰箱、热水器等。
通过测量环境温度，可以实现自动温控功能，提高生活电器的效率和舒适性。
•医疗设备：在医疗领域，温度是很重要的参数之一，特别是在体温监测和治疗过程中。
PN结温度传感器可以应用于医疗设备，如体温计、温度监测仪等，用于准确测量患者体温。
•汽车工业：PN结温度传感器也可以应用于汽车工业中。
怎样设计一个温度传感器电路设计一个温度传感器电路需要考虑到以下几个方面：传感器选择、电路设计和校准方法。
本文将详细介绍怎样设计一个温度传感器电路。
1. 传感器选择温度传感器有很多种类型，包括热敏电阻、热电偶、热电阻、半导体温度传感器等。
在选择传感器时，需考虑精度、响应时间、适用温度范围及成本等因素。
2. 根据传感器特性进行电路设计在设计电路时，首先需要将传感器接入一个适当的电桥电路。
电桥电路常用于测量和放大传感器输出的微小信号。
电桥电路由四个电阻组成，其中传感器作为其中一个电阻的变化将引起电桥输出电压的变化，从而间接反映出温度的变化。
3. 增益放大器设计为了放大电桥电路的输出信号，需设计一个增益放大器电路。
增益放大器电路可以将微小的变化信号放大到一定幅度，以便后续的信号处理和测量。
常用的增益放大器电路包括差动放大器、运算放大器等。
4. 滤波电路设计为了消除传感器输出中的噪声干扰，可以添加一个滤波电路。
滤波电路可滤除高频或低频的噪声信号，提高系统的抗干扰能力和测量精度。
5. 温度校准方法为了提高传感器电路的准确性，需要进行温度校准。
常用的校准方法包括通过对比法、模拟校准法和数字校准法。
校准方法的选择应根据具体的应用场景和需求。
总结：设计一个温度传感器电路需要选择合适的传感器类型，并根据传感器特性进行电路设计，包括电桥电路、增益放大器和滤波电路的设计。
此外，为提高测量准确性，还需进行温度校准。
一个完整的温度传感器电路设计需要综合考虑传感器性能、电路设计和校准方法等因素，并进行相应的优化和调整，以实现准确、稳定和可靠的温度测量。
温度传感器的原理和应用实验总结1. 引言温度传感器是一种常见的用于测量环境或物体温度的设备。
它可以将温度转换为电信号，进而提供给其他设备进行处理和控制。
本文将介绍温度传感器的工作原理，并总结一些常见的实验应用。
2. 温度传感器的工作原理温度传感器的工作原理基于热电效应、电阻变化或半导体温度特性等原理。
以下是几种常见的温度传感器工作原理：2.1 热电温度传感器热电温度传感器基于热电效应，利用不同材料之间的电动势差来测量温度。
常见的热电温度传感器包括热电偶和热电阻。
•热电偶：通过两种不同金属材料的接触，利用金属间的热电效应来生成电信号。
该电信号与温度呈线性关系，可用于测量高温环境。
•热电阻：使用金属、合金或半导体等材料的电阻变化来测量温度。
常见的热电阻包括铂电阻和铜电阻。
2.2 电阻温度传感器电阻温度传感器通过测量电阻值的变化来估计温度。
这种传感器通常使用金属或半导体材料，其电阻值与温度呈线性关系。
常见的电阻温度传感器包括铝电阻和硅电阻。
2.3 半导体温度传感器半导体温度传感器利用半导体材料在不同温度下的电阻变化来测量温度。
它们具有较高的精度和较小的尺寸，广泛应用于汽车、家电和电子设备中。
3. 温度传感器的应用实验温度传感器在各个领域都有广泛的应用。
以下是一些常见的温度传感器应用实验：3.1 温度监测利用温度传感器监测环境温度的变化。
可以将温度传感器放置在室内或室外，记录温度变化的数据，并进行分析和控制。
3.2 温度控制通过温度传感器控制设备的温度。
例如，将温度传感器与加热元件结合使用，可以实现对恒温箱、电炉等设备温度的控制。
3.3 温度报警当温度超过或低于设定阈值时，温度传感器会触发报警。
这种应用在实验室、仓库、冰箱等场所广泛使用，用于保护物品免受温度变化的影响。
3.4 温度补偿在某些应用中，温度传感器可用于补偿其他传感器测量值的温度误差。
例如，温度传感器可以补偿压力传感器在高温环境下的读数。
3.5 温度检测与追踪利用温度传感器对物体表面温度进行检测和追踪。
半导体温度传感器电子教案第一章：半导体温度传感器简介1.1 温度传感器的作用1.2 半导体温度传感器的分类1.3 半导体温度传感器的工作原理1.4 半导体温度传感器的主要性能指标第二章：热敏电阻温度传感器2.1 热敏电阻的原理与特点2.2 热敏电阻的温度特性2.3 热敏电阻的应用实例2.4 热敏电阻的选型与使用注意事项第三章：热电偶温度传感器3.1 热电偶的原理与分类3.2 热电偶的温度特性3.3 热电偶的冷端补偿技术3.4 热电偶的应用实例第四章：集成温度传感器4.1 集成温度传感器的原理与特点4.2 常见集成温度传感器的类型4.3 集成温度传感器的应用实例4.4 集成温度传感器的选型与使用注意事项第五章：半导体温度传感器的测量电路5.1 半导体温度传感器的信号处理电路5.2 半导体温度传感器的接口电路5.3 半导体温度传感器的电路设计实例5.4 半导体温度传感器的测量误差分析与减小方法第六章：半导体温度传感器的编程与应用6.1 半导体温度传感器的编程接口6.2 常见编程语言的半导体温度传感器应用实例6.3 基于半导体温度传感器的温度监控系统设计6.4 半导体温度传感器在物联网中的应用第七章：半导体温度传感器在工业领域的应用7.1 半导体温度传感器在制造过程中的应用7.2 半导体温度传感器在电力系统中的应用7.3 半导体温度传感器在交通运输领域的应用7.4 半导体温度传感器在环境保护领域的应用第八章：半导体温度传感器的故障诊断与维护8.1 半导体温度传感器的故障类型及原因8.2 半导体温度传感器的故障诊断方法8.3 半导体温度传感器的维护与保养8.4 半导体温度传感器的故障处理实例第九章：半导体温度传感器的发展趋势9.1 半导体温度传感器技术的发展趋势9.2 半导体温度传感器的创新应用9.3 我国半导体温度传感器产业的发展现状与展望9.4 半导体温度传感器在国际市场的竞争格局第十章：实战训练与案例分析10.1 半导体温度传感器的实验设计与实践10.2 半导体温度传感器应用案例分析10.3 半导体温度传感器在工程项目中的应用实例10.4 半导体温度传感器教学与实践相结合的案例分享重点和难点解析重点环节1：半导体温度传感器的工作原理解析：理解半导体温度传感器的工作原理是学习其应用和编程的基础。
pn结半导体温度传感器使用过程中应该注意的事项标题：温度传感器的使用与注意事项在工业生产、科学实验和日常生活中，温度传感器广泛应用于各种领域。
其中，pn结半导体温度传感器作为一种常见的温度测量设备，具有精度高、响应快、体积小等优点，因此被广泛采用。
然而，在使用pn结半导体温度传感器时，我们需要注意一些事项，以确保其正常工作和测量准确性。
以下是在使用pn结半导体温度传感器时应该注意的几个方面：一、选择合适的工作条件1. 确保工作电压范围：pn结半导体温度传感器工作时需要接收电压，因此要根据其规格书上的要求，选择合适的工作电压范围，以免损坏传感器。
2. 注意工作环境温度：尽量将传感器放置在规定的工作环境温度范围内，以免影响测量准确性。
二、连接正确的电路1. 防止反接：在连接传感器时，要确保电路连接正确，避免反接或短路，以免对传感器造成损坏。
2. 使用合适的电阻：pn结半导体温度传感器通常需要外加电阻来形成电压分压，要选择合适的电阻数值，以免影响测量精度。
三、校准传感器1. 定期校准：为确保测量的准确性，需要定期对传感器进行校准，特别是在长时间使用或重要测量任务前。
2. 使用标准温度源：在校准传感器时，要使用标准的温度源进行比对，以确保传感器的准确性和稳定性。
四、避免受到干扰1. 防止电磁干扰：pn结半导体温度传感器容易受到电磁干扰影响，因此在安装和使用时要尽量避免电磁干扰的环境。
2. 隔离信号线：如果传感器信号线路较长，要考虑使用屏蔽线或进行信号隔离，以减少外界干扰。
总结回顾：在使用pn结半导体温度传感器时，我们需要注意选择合适的工作条件、连接正确的电路、定期校准传感器以及避免受到干扰，以确保其正常工作和测量准确性。
我对pn结半导体温度传感器在工业自动化和绿色建筑等领域的发展潜力充满信心，相信它将在未来得到更广泛的应用。
通过深入探讨pn结半导体温度传感器的使用与注意事项，希望能够帮助您更全面、深刻和灵活地理解相关知识。

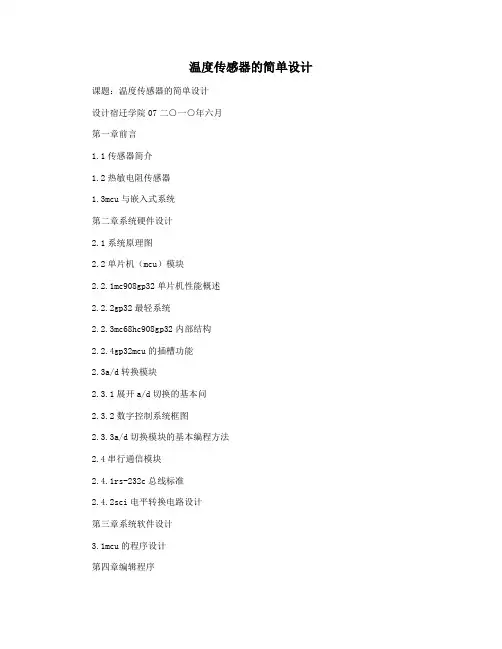

温度传感器的简单设计课题：温度传感器的简单设计设计宿迁学院07二○一○年六月第一章前言1.1传感器简介1.2热敏电阻传感器1.3mcu与嵌入式系统第二章系统硬件设计2.1系统原理图2.2单片机（mcu）模块2.2.1mc908gp32单片机性能概述2.2.2gp32最轻系统2.2.3mc68hc908gp32内部结构2.2.4gp32mcu的插槽功能2.3a/d转换模块2.3.1展开a/d切换的基本问2.3.2数字控制系统框图2.3.3a/d切换模块的基本编程方法2.4串行通信模块2.4.1rs-232c总线标准2.4.2sci电平转换电路设计第三章系统软件设计3.1mcu的程序设计第四章编辑程序第五章系统测试4.1接硬件电路4.208c语言程序调试第六章心得体会总结基于gp32温度传感器的设计第一章前言1.1传感器简介传感器就是一种把物理量或化学量转变成易于利用的电信号的器件，其实质就是一种功能块，其促进作用就是将源自外界的各种信号转型为电信号。
它就是同时实现测试与自动控制系统的首要环节。
例如电子计价秤中所加装的称量传感器，它就是电子计价秤的关键部件，它肩负着将重量转换成电信号的任务，它所输入的电信号被放大器压缩并经a/d切换后由有关电路表明出来称量信息。
如果没传感器对完整参数展开准确可信的测量，哪么无论是信号切换或信息处理，或者最佳数据的表明和掌控都将无法同时实现。
在现代电子信息系统中，信息采集传感器技术、信息传感痛心技术、信息处理微处理器技术就是现在电子信息技术的3小核心技术。
1.2热敏电阻传感器温度传感器利用一些金属、半导体等材料与温度有关的特性而做成的，这些特性包含热膨胀、电阻、电容、磁性、热电势、热噪声、弹性及光学特征。
根据生产材料将其分成热敏电阻传感器、半导体热电偶传感器、pn结温度传感器和内置温度传感器等类型。
热敏电阻传感器，其最基本电气特性就是随着温度的变化自身阻值也随之变化。
温度传感器论文摘要本论文研究了温度传感器在工业自动化领域中的应用。
首先介绍了温度传感器的原理和分类。
然后详细讨论了温度传感器在自动化控制系统中的作用。
接着探讨了温度传感器的性能指标以及影响温度传感器精度的因素。
最后，通过实验验证了温度传感器的可靠性和精度。
引言温度是一个重要的物理量，在工业生产和实验研究中具有广泛的应用。
温度传感器作为测量温度的主要工具，其在工业自动化领域中起到了至关重要的作用。
本论文旨在研究温度传感器的原理和应用，以及其在自动化控制系统中的作用。
温度传感器的原理和分类温度传感器是一种能够将物理量(温度)转换成电信号的装置。
根据原理的不同，温度传感器可以分为电阻式温度传感器、热电偶和热敏电阻等多种类型。
电阻式温度传感器电阻式温度传感器是利用材料的温度对电阻值产生影响的原理来测量温度的。
常见的电阻式温度传感器有铂电阻温度传感器（PT100）、铜电阻温度传感器（CT100）等。
其中，PT100是一种常用的高精度温度传感器，广泛应用于温度测量领域。
热电偶热电偶是利用两种不同金属的热电效应来测量温度的。
它由两段不同金属的导线组成，两段导线的接触处称为冷端，另一端则称为热端。
当热电偶的热端与被测温度相接触时，产生的温差会在电压表上显示出热电动势，进而推算出温度。
热敏电阻热敏电阻是指在不同温度下电阻值发生变化的电阻。
常见的热敏电阻有二极管热敏电阻和热敏电阻。
热敏电阻的工作原理是基于半导体材料的特性，通过测量电阻值来间接反映温度。
温度传感器在自动化控制系统中的作用温度传感器在自动化控制系统中扮演着非常重要的角色。
它可以实时感知环境温度，并将温度信号转换为电信号输送给控制器。
控制器根据温度传感器的反馈信号来调整系统的工作状态，以达到设定温度的目标。
温度传感器的准确性和稳定性对系统的控制精度至关重要，因此选择合适的温度传感器对系统性能至关重要。
温度传感器的性能指标精度精度是指温度传感器输出值与真实温度之间的误差。
课题意义：（现实意义和理论意义）温度是工业中非常关键的一项物理量，在农业、工业、各种高新技术的开发和研究中也是一个非常普遍和常用的测量参数。
目前，随着信息技术的发展，传感技术的广泛应用，温度测试技术已向自动化、智能化方向发展。
基于此，提出了温度的数字化测量。
随着人们生活水平的不断提高，数字温度计的要求也越来越高，为现代人工作、科研、生活、提供更好、更方便的设施就需要从新技术入手，一切向着数字化控制、智能化控制方向发展。
本设计需要采用传感器技术与电子技术相结合。
设计的数字温度计与传统的温度计相比，输出温度采用数字显示，具有读数方便，测温范围广，测温准确等重要特点。
主要用于测温比较准确的场所。
1.1设计任务利用温度传感器和单片机技术制作一个现实室温的数字温度计。
测量误差为 1C0，四位LED数码显示。
1.2 设计目的1.通过本课程设计，使学生更进一步了解有关温度传感器的工作原理﹑加工工艺相关知识。
综合应用其他先修课程的理论和实践知识，制定设计方案，确定温度传感器的型号等参数，掌握温度的检测方法。
2.通过本课程设计，使学生掌握模拟信号获取﹑传输﹑处理及检测的一般方法。
3.通过本课程设计，学生学会应用温度传感器组建一个简单测量系统，提高学生的动手能力。
4.通过计算﹑分析﹑绘图，能应用标准，规范，手册和查阅有关资料等，培养仪表设计的基本技能，为毕业设计奠定良好的基础。
1.3设计要求参考下面的利用半导体温度传感器AD590和单片机技术设计制作一个显示室温的数字温度计的设计提示与分析。
请自选另外型号的温度传感器来进行设计。
设计内容包括：1.详细了解所选用的温度传感器的工作原理，工作特性等。
2.设计合理的信号调理电路。
3.用单片机和AD 芯片进行信号的采集等相关处理，要有Protel 画的硬件接线原理图﹑利用c 语言在单片机开发软件中编写相关程序，并对单片机的程序制作详细解释。
4.列出制作该装置的元件器件，制作实验板，并调试运行成功。
5.详细的设计说敏书一份。
1.4 设计提示与分析1.4.1 AD590温度传感器简介AD590是一种集成温度传感器（类似的芯片还有LM35等），其实只是一种半导体集成电路。
他利用晶体管的b-e 结压降得不饱和值V RE 与热力学温度T 和通过发射极电流I 的下述关系实现对温度的检测。
I q KT V RE ln =式中，k 是波尔兹曼常数；q 是电子电荷绝对值。
集成温度传感器的线性度好、精度适中、灵敏度高、体积小、使用方便，得到广泛应用。
集成温度传感器的输出形式分为电压输出和电流输出两种。
电压输出型的灵敏度一般为10mv/k （温度变化热力学温度 1 度输出变化 10mv ），温度ok 时输出0，温度25C 0时输出2.9815v 。
电流输出型的灵敏度一般为1K A /μ,25C 0时输出298.15A μ。
AD590是美国模拟器件公司生产的单片集成两端温度传感器。
它主要特性如下：1）流过器件电流的微安数等于期间所处环境温度的热力学温度在（开尔文）度数，即I Tμ1=TAK式中，I T为流过器件（AD590）的电流，单位为Aμ；T为温度，单位为K。
2）AD590测量范围为-55-+150C0.3）AD590的电源电压范围为4-30v。
电源电压从4-6v变化，电流I T 变化1Aμ，相当温度变化1k。
AD590可以承受44v正向电压和20v的反向电压。
因而器件反接也不会损坏。
4）输出电阻为710ΩM。
5）AD590在出厂前已经校准，精度高。
AD590共有I、J、K、L、M五档。
其中M档精度最高，在-55-+150C0范围内，非线性误差为±0.3C0。
I档误差较大，误差为±10C0，应用时应校正。
由于AD590的精度高、价格低、不需辅助电源、线性度好，因此常用于测量和热电偶的冷端补偿。
1.4.2测温电路传感器前端信号调理如图1-1所示。
要求的测量范围为室温，这里定位0～80C0。
0C0时，A点输出电压为273.2mv；80C0时，A点输出电压为（273.2+80）mv。
调整B点的电压使之为273.2mv，这样就可以得到差分电压信号V AB与温度的关系为1mv/C0。
经过传感器前端调整后的信号V AB要经过放大才能够被单片机采样。
图中LM336提供2.5伏参考电压源。
+15vAD590 2.2K1MV/K A B 273.2mv 2.5V100欧 + - LM33610k950欧 470图1-1AD950信号调理电路表1-1测量数据在系统中流程变化温度C00 80V AB差分信号mv 0 80放大后信号v 0 2单片机采样结果0 2/2.5*255=204 单片机显示0 240*80/204=80这里预定采用通用MCS-51单片机和AD590芯片进行数据采样、处理。
AD590是一个8通道8位ADC芯片，预计采样为0～5v的标准信号，对应采样结果位0～255。
基本能满足设计要求（范围0～80度，误差为 1C0）。
信号数据在测量系统中流程变化如表1-1所示。
表1-1中，假如放大后温度信号数据取值范围为0～2v ；单片机接入通道参考电压为2.5v ，故0～2.5v 的信号相应地被转换为0～255这数据；单片机显示温度数据等于单片机采样结果乘上80后在除去204。
这里要求出差分电压V AB 放大成为预采样为0～2v 的标准信号的增益。
25802000==G 放大器可选用LM318、LM741、121等Op Amp 。
我们实验室有一种更好使用的放大器AD620(在一般信号放大的应用中通常只要透过差动放大电路即可满足要求。
然而基本的差动放大电路精密度较差，且差动放大电路上改变放大增益时，必须调整两个电阻，影响整个信号放大精确度就更加复杂。
仪表放大器则无上述的缺点。
简单地说就是使用方便简单，缺点是价格高)，这里就采用该芯片作为我们的放大器。
该芯片引脚如图1-2所示。
Rc Rc-IN +Vs+IN OUTPUT-Vs REFTOPVIEW由该芯片的资料可知14.49+Ω=R G K G 和14.49-Ω=G K R G ,这样可求出333.2058=R G 欧姆。
采用103微调电位器接在R G 上即可。
因为AD620-+ AD620 1 2 4 3 5 6 7 8工作需要V 12 的电压接在+VS 和-VS 上，这里采用一个直流电压模块SAPS 的SR5D12/100，如图1-3所示，他需要5伏电压供电，输出为+12V 和-12V 的电压。
这样传感器信号调理电路就基本完成了，如图1-4。
- +Vin- VOUT +O图1-3 SR5D12/100芯片引脚图 +15VAD590 2.2K1mv/k 273.2mv 2.5VV+ V- LM336 10K100欧 10k470950欧 ADAADV+ V-Vin V out - 0 +RG RG-IN - +VS +IN OUT -VS AD620 REF图1-4 AD590信号调理电路档T=0C 0时，V 0=0V ；档T=80C 0时，V 0=2V ；及灵敏度为25mv/C 0。
1.4.3 温度数据采集和处理因ADC0809的参数电压为V V REF 5.2=,单片机从ADC0809上采样的接口数据N 还原为要显示的温度数据T 的计算式子 2048020480⨯=⇒=N T N T 单片机显示、采样的电路原理图如图1-5所示。
从上面的接口电路可知：p0口直接与ADC0809的数据线相连接，p0口的低三位通过锁存器74LS373连接到ADDA 、ADDC,锁存器的锁存信号是89C52的CLK 管脚，给ADC0809提供666KHz 的时钟信号。
P2.7口作为读写口的选通地址。
片外A/D 转换通道的地址为7FF8H ～7FFFH 。
在软件编制时，令p2.7（A15）=0，A0、A1、A2给出被选择的模拟通道地址，执行一条输出指令，就产生一个正脉冲，锁存通道地址和启动A/D 转换；执行一条输出指令，读取A/D 转换结果。
可采用延时等待AD 转换结束方式，分别对8个通道模拟信号轮流采样一次，并依次大结果存放在数据存储器。
也可以采用8051的中断方式的接口来编写程序（ADC0809的E0C 接8051的INT0），此时可以将0809作为外扩的并行I/0口，由p2.7口和WP 口脉冲同时有效来启动A/D 转换，通道选择端A 、B 、C 分别与地址线A0、A1、A2相连。
其端口地址分别为7FF8H ～7FFFH/。
A/D 转换结束信号E0C 经反相后，接80C51的外部中断管脚。
74AC02PC课题发展现状和前景展望数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显。
主要用于对测温比较准确的场所，或科研实验室使用。
检测是控制的基础和前提，而检测的精度必须高于控制的精确度，否则无从实现控制的精度要求。
不仅如此，检测还涉及国计民生各个部门，可以说在所以科学技术领域无时不在进行检测。
科学技术的发展和检测技术的发展是密切相关的。
现代化的检测手段能达到的精度、灵敏度及测量范围等，在很大程度上决定了科学技术的发展水平。
同时，科学技术的发展达到的水平越高，又为检测技术、传感器技术提供了新的前提手段。
目前温度计的发展很快，从原始的玻璃管温度计发展到了现在的热电阻温度计、热电偶温度计、数字温度计、电子温度计等等。
目前的温度计中传感器是它的重要组成部分，它的精度灵敏度基本决定了温度计的精度、测量范围、控制范围和用途等。
传感器应用极其广泛，目前已经研制出多种新型传感器。
但是，作为应用系统设计人员需要根据系统要求选用适宜的传感器，并与自己设计的小结：经过将近四周的工程测试技术课程设计，终于完成了我组的数字温度计的设计，虽然没有完全达到设计要求，但从心底里说，还是高兴的，毕竟这次设计把实物都做了出来，高兴之余不得不深思呀！很感谢老师提供一个机会，让我们实践温度传感器和单片机，经过近四周时间辛勤努力查找资料和焊接电路，终于按计划完成了我们组的数字温度传感器的设计，单片机也能实现测温，虽然设计很简单，功能单调，焊接电路粗糙，从心里来说，还是非常高兴，这毕竟是我第一次制作。
从这次的课程设计中，我学习到很多知识，也知道了自己的一些不足，在以后的学习中，仔细认真，注重细节，要理论联系实际，把我们所学到的知识应用到实际当中，并把实践中遇到的问题弥补理论，做其他的也是如此，在这次的制作中也找到了乐趣。
在这次课程设计中也让我体会到了合作与团结的力量，当遇到不会或是不懂的地方，我们就会在一起讨论，同学之间相互帮助。
无论在现在的学习中还是在以后的工作中，团结都是至关重要的，有了团结会有更多的理念，更多的思维，更多的情感。
