常用的检测电路

使用万用表检测电路故障的常用方法电路故障的排查是电子维修工作中的常见任务。

万用表是一种在电子维修中使用广泛的仪器，它可以帮助维修人员快速准确地检测电路中的故障。

在使用万用表检测电路故障时，有一些常用的方法和技巧，下面将对这些方法进行介绍。

1.查看电路图在进行电路故障排查时，首先要查看电路图。

电路图可以帮助维修人员了解电路的整体结构和工作原理，有利于更快地找到故障点。

在查看电路图时，要注意标注电路元件的数值、极性、连接方式等信息。

2.检查电源电路故障排查的第一步是检查电源。

使用万用表测量电源电压，确保电路中的电源正常工作。

还需要检查电源线路、开关、保险丝等部件是否正常。

3.测量电阻万用表可以用来测量电路中的电阻。

在电阻测量时，首先需要将电路断开，然后使用万用表测量电路中的各个电阻元件。

通过测量电阻值的大小，可以判断电路中是否存在断路、短路等故障。

4.检测电压除了测量电阻外，万用表还可以用来测量电路中的电压。

在进行电压测量时，需要将万用表的测量挡位调至适当位置，然后将表笔分别接触电路中的正负极，测量电压值。

通过电压测量可以判断电路中是否存在电压异常的问题。

5.检测电流万用表还可以用来测量电路中的电流。

在进行电流测量时，需要将万用表串联到电路中，然后将表笔分别接触电路中的正负极，进行电流值的测量。

通过电流测量可以判断电路中是否存在过载、短路等问题。

6.检测元件在排查电路故障的过程中，有时需要检测电路中的各个元件。

万用表可以用来测量电阻、电容、二极管、三极管等元件的参数。

通过检测元件的参数，可以判断其是否正常工作。

7.比较法排除故障在电路中使用比较法来排除故障是一种常用的方法。

比较法是指将正常工作的电路与故障电路进行比较，找出它们之间的差异。

通过比较法可以快速找到故障点，加快故障排除的速度。

8.逐步排查在进行电路故障排查时，可以采用逐步排查的方法。

即从电路的最前端开始，逐步检查每个部分，发现问题就修复，直到找到故障点为止。

常用电子元件检测方法1.继电器的检测方法：-使用万用表或示波器进行电阻测量，检测继电器的线圈和触点是否正常。

-使用可调电源将电压施加到继电器线圈上，观察继电器的触点是否动作。

-使用示波器观察线圈的驱动波形，检测线圈驱动电压的频率和幅度是否正常。

2.电容器的检测方法：-使用电表进行电容值的测量，将待测电容器与一个已知电容器组成电容桥，通过调节电阻的大小来使桥平衡，从而测量待测电容器的电容值。

-使用示波器观察充放电过程中的波形变化，通过测量电容器在放电过程中的时间常数来估算电容器的电容值。

3.电感器的检测方法：-使用LCR表进行电感值的测量，将待测电感器与一个已知电感器组成电感桥，通过调节电阻的大小来使桥平衡，从而测量待测电感器的电感值。

-使用示波器观察电感器的响应波形，通过测量电感器响应波形的频率和幅度来估算电感器的电感值。

4.二极管和晶体管的检测方法：-使用万用表的二极管测量功能来测试二极管是否正常导通和正向截止。

-使用示波器观察晶体管的输入和输出波形，来检测晶体管的放大功能是否正常。

5.集成电路的检测方法：-使用逻辑分析仪来检测集成电路的输入和输出信号波形，验证集成电路的功能是否正常。

-使用激光扫描显微镜对集成电路进行缺陷检测，检查电路连接是否有断路、短路等问题。

6.电阻器的检测方法：-使用万用表进行电阻测量，检测电阻值是否符合规格要求。

-使用示波器观察电阻器的工作波形，检测电阻器的频率响应和失真情况。

7.变压器的检测方法：-使用万用表进行电阻测量，检测变压器的线圈是否正常。

-使用示波器观察变压器的输入和输出波形，检测变压器的变压比和频率响应是否正常。

总结：以上是常用的电子元件检测方法，不同元件需要采用不同的检测方法。

一般来说，使用万用表对电阻、电容等元件进行测量是最常见的方法。

而对于集成电路等复杂元件，则需要使用专门的设备或工具进行检测。

九年级物理验电器知识点九年级物理实验：探索电器知识点物理实验是学习物理知识的重要途径之一。

在九年级物理课程中，学生们将接触到一些基本的电路和电器知识，其中包括实验中常用的验电器。

本文将介绍一些常见的验电器和它们的原理，以及在实验过程中需要注意的事项。

一、验电笔验电笔是一种简单而又常用的验电器。

它主要用来检测电路是否通电或电器是否带电。

验电笔通过一个灯泡和一个电池组成，灯泡两端分别与被测电路的两个触点相连。

当被测电路通电或电器带电时，灯泡将亮起。

在使用验电笔时，需要注意以下几点。

首先，确认验电笔的工作状态，检查电池是否正常，灯泡是否损坏。

其次，在测量之前，确保验电笔触点是干净的，没有任何水分或腐蚀物质。

最后，在进行测量时，要保持警惕，小心触摸电路或电器的导线，以避免触电的危险。

二、万用表万用表是一种多功能的测量仪器，它可以测量电压、电流和电阻等物理量。

在验电实验中，万用表也是一种常见的使用工具。

学生们可以通过万用表来测量电路中的电压和电流大小，以及电阻器的电阻值。

使用万用表时，需要了解一些基本的操作方法。

首先，选择合适的模式。

根据实际需要，调整万用表的旋钮，选择电压、电流或电阻测量范围。

其次，连接正确的测量端子。

根据测量对象，将红色（正）和黑色（负）的测试引线连接到合适的端口上。

最后，读取测量结果。

在进行测量时，要保持稳定，避免测试引线短路或触摸电路的其他部分。

三、接地线接地线是一种用于保护人体安全的重要电器部件。

它可以将电器的金属外壳连接到地面，以防止电流通过人体流动。

在验电实验中，接地线起到了非常重要的作用。

在实验设备带有金属外壳的情况下，通过接地线将金属外壳连接到地面，可以有效地消除潜在的危险。

使用接地线时，要注意以下几点。

首先，确保接地线的连接牢固可靠，不会轻易松脱。

其次，选择合适的地面接头。

接地线的地面接头应该连接到一个地面电位稳定的位置，例如水管或插座的接地插孔。

最后，定期检查接地线的状态。

电容容值检测电路电容器是一种被广泛应用于电子电路中的元件，用于存储和释放电荷。

在电子电路设计和维修中，常常需要检测电容器的容值，以判断其性能和质量。

以下是关于电容容值检测电路的相关内容。

1. 电桥法电桥法是一种常用的电容容值检测方法。

它利用了电容器在不同频率下的阻抗与容值之间的关系。

通过调节电桥电路中的参数，使得电桥平衡，从而可以根据电桥平衡时的条件来计算电容的容值。

常见的电桥电路包括魏斯顿电桥、辛普森电桥等。

2. RC振荡电路在RC振荡电路中，电容器会影响电路的振荡频率。

根据RC 振荡电路的频率特性，可以通过测量电路的振荡频率来推算电容器的容值。

这种方法在实际应用中比较简单方便，不需要太多的额外电路。

3. 电容充放电法通过利用电容器充放电的时间常数与其容值之间的关系，可以间接测量电容的容值。

通常使用恒流源或定电流源来充电，然后测量充电时间或放电时间来计算电容的容值。

这种方法在实际应用中需要一些额外的电路来实现，但测量精度较高。

4. 大电容值测量电路对于较大容值的电容器，常常需要采用特殊的测量电路来进行容值测量。

一种常见的方法是利用555定时器的充电时间与电容器的容值之间的关系。

通过测量555定时器的充电时间和放电时间，可以计算出电容器的容值。

5. 数字多表法数字多表法是利用数字电表来测量电容器的容值。

对于小容值的电容器，可以直接用电表进行测量。

对于大容值的电容器，可以利用电容器的充电和放电时间与电表的测量值来计算容值。

在实际应用中，电容容值检测电路的设计需要考虑测量精度、稳定性、响应速度等因素。

不同的方法适用于不同范围的容值测量。

同时，还需要注意电路的抗干扰能力，以及电源、连接线等因素对测量结果的影响。

总之，电容容值检测电路是电子电路设计和维修中常见的一种测量电路。

通过选择合适的测量方法和电路设计，可以准确地测量电容器的容值，以保证电子电路的性能和质量。

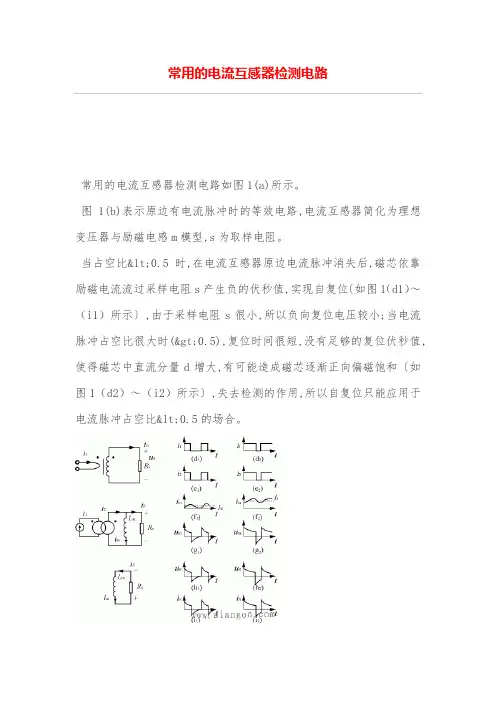

常用的电流互感器检测电路
常用的电流互感器检测电路如图1(a)所示。

图1(b)表示原边有电流脉冲时的等效电路,电流互感器简化为理想变压器与励磁电感m模型,s为取样电阻。

当占空比<0.5时,在电流互感器原边电流脉冲消失后,磁芯依靠励磁电流流过采样电阻s产生负的伏秒值,实现自复位〔如图1（d1）～（i1）所示〕,由于采样电阻s很小,所以负向复位电压较小;当电流脉冲占空比很大时(>0.5),复位时间很短,没有足够的复位伏秒值,使得磁芯中直流分量d增大,有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕,失去检测的作用,所以自复位只能应用于电流脉冲占空比<0.5的场合。

(a)检测电路
(b)原边有脉冲时等效电路
(c)磁芯复位时等效电路
图1 常用的电流互感器检测电路分析
可以看出,此电路对于检测单极性直流脉冲存在诸多缺点。

励磁电感电流m中存在直流分量d,容易导致磁芯饱和。

输出电压信号R为双极性,不便于后级电路处理。

检测电路板短路方法
电路板在使用过程中可能会出现短路现象，短路会对设备造成严重的损坏甚至引发火灾等安全事故。

因此，及时检测电路板的短路情况是非常必要的。

下面介绍几种常用的检测电路板短路的方法：
1. 使用万用表：将万用表的电阻档位调至最小，用两个探针分别接触电路板上的两个接点，如果电阻值很小或者为零，就说明该电路板存在短路现象。

2. 使用绝缘测试仪：绝缘测试仪可以检测电路板是否存在漏电现象，其原理是在电路板上加上一个高压电源，然后观察是否有漏电流产生。

如果存在漏电现象，就说明电路板存在短路。

3. 使用热成像仪：热成像仪可以检测电路板是否存在过热现象，原理是通过红外线检测电路板的温度分布情况。

如果电路板某个区域温度比周围高出很多，就说明该区域存在短路或其他故障。

4. 使用示波器：示波器可以检测电路板是否存在干扰信号，如果存在干扰信号，就说明电路板存在短路或其他故障。

总之，选择适合的方法检测电路板短路问题，可以有效避免电路板故障对设备造成的损失。

- 1 -。

三极管电平检测电路
三极管电平检测电路是一种常用的电路设计，用于检测电路中的电平状态。

它可以判断电路信号是高电平还是低电平，并将检测结果传递给其他电路模块进行进一步处理。

这种电路通常由三极管、电阻和电容等元件组成。

在电路中，三极管起到放大和切换电平的作用。

当输入信号为高电平时，三极管处于导通状态，输出信号为低电平；当输入信号为低电平时，三极管处于截止状态，输出信号为高电平。

通过这种方式，我们可以利用三极管电平检测电路来实现对输入信号的电平状态进行判断。

在设计三极管电平检测电路时，我们需要根据具体的应用需求选择适合的元件参数。

例如，选择合适的电阻和电容值可以提高电路的稳定性和响应速度。

此外，还需要注意电路的功耗和尺寸等方面的考虑。

在实际应用中，三极管电平检测电路广泛应用于各种电子设备中。

例如，在数字电路中，它可以用来检测输入信号的逻辑电平，从而实现数据的正确传输和处理。

在模拟电路中，它可以用来检测信号的幅度或频率等参数，以实现对信号的调节和控制。

三极管电平检测电路是一种简单而实用的电路设计，具有广泛的应用前景。

通过合理选择元件参数和设计电路结构，我们可以实现精确的电平检测功能，为各种电子设备的正常运行提供保障。

希望本
文对读者对三极管电平检测电路有所了解，并能在实际应用中发挥作用。

电路板常用的十种检测方法工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。

这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。

下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。

在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。

2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。

3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。

4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。

5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。

通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。

6、波形观察法：这是一种对电子设备的动态检测法。

它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。

常用的电流互感器检测电路分析在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。

电流检测方法有电流互感器、霍尔元件和直接电阻取样。

采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。

电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。

在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。

但在Buck、Boost等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。

2 电流互感器检测单极性电流脉冲的应用电路分析根据电流互感器磁芯复位方法的不同，可有两种电路形式：自复位与强迫复位。

自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。

强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间内快速复位。

2.1 电流互感器检测电路常用的电流互感器检测电路如图1(a)所示。

图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。

当占空比<0.5时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>0.5)，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<0.5的场合。

如何检测电路中的故障和短路电路故障和短路是电子领域中常见的问题，给电路的正常工作带来了障碍。

因此，了解如何检测电路中的故障和短路是非常重要的。

本文将介绍几种常用的方法和工具，帮助您准确、快速地检测和解决电路中的故障和短路问题。

一、使用万用表检测故障万用表是一种便捷且常用的工具，可用于测量电阻、电流和电压等。

以下是使用万用表检测电路故障和短路的步骤：1. 确保电路处于断电状态。

2. 将万用表设置为电阻测量模式，并选择合适的量程。

3. 将一个探针连接到电路的一个端点，将另一个探针连接到电路的另一个端点。

4. 观察万用表上的读数，如果显示为无穷大（∞），则表示电路中不存在短路或故障。

如果读数为接近零的值，则意味着电路存在问题。

二、使用断路器和保险丝检测短路断路器和保险丝是电路中的安全装置，可防止电流过大而导致设备烧毁或火灾等事故。

当电路发生短路时，断路器会跳闸或保险丝会熔断，切断电路。

以下是使用断路器和保险丝检测短路的步骤：1. 检查电路中的断路器或保险丝是否被跳闸或熔断。

如果是，这可能意味着电路中存在短路问题。

2. 将跳闸的断路器或熔断的保险丝复位。

如果断路器再次跳闸或保险丝再次熔断，则说明电路中存在问题。

3. 逐个排查电路中的元器件，将其分离或更换，并不断尝试复位断路器或保险丝，直到找到引起短路的元器件。

三、使用焊接检查电路连接问题焊接是电子设备制造中常用的连接方式，如果焊接有问题，可能导致电路故障或短路。

以下是使用焊接检查电路连接问题的步骤：1. 检查焊接点是否均匀、光亮且没有冷焊现象。

如果焊接点不均匀或出现冷焊，可能引起电路故障。

2. 检查焊盘和焊接引脚之间是否有接触不良或断开的情况。

如果焊盘与焊接引脚之间没有牢固的连接，可能导致电路不正常工作或短路。

3. 可以使用显微镜来检查小尺寸元件的焊接情况，以确保焊接质量良好。

四、使用逻辑分析仪检测数码电路逻辑分析仪可用于检测和分析数字电路的信号和时序。

电路板常用的十种检测方法电路板的检测方法是确保电路板质量的关键。

以下是电路板常用的十种检测方法：1.目视检查：这是最简单和最常用的检测方法。

通过人工检查电路板上的元件和焊接点，确保没有损坏、错误或缺陷。

2.X射线检测：X射线检测可以用于检查焊点的质量和连接是否牢固。

它可以检测焊点的位置和焊接连接是否正确。

3.红外线检测：红外线检测用于检测焊点的温度。

通过红外线探测器，可以检测焊点的温度是否均匀和适当。

4.热传导检测：热传导检测用于检测电路板上的热量传递效果。

它可以检测散热器的性能和是否存在导热问题。

5.电磁干扰检测：电磁干扰检测用于检测电路板上的电磁干扰。

通过放置电磁干扰传感器，可以检测线路上的电磁干扰是否超过可接受的范围。

6.电压和电流测试：电压和电流测试用于检测电路板上的电压和电流是否符合设计规格。

通过测试仪器，可以测量电路板上的电压和电流数值。

7.同步检测：同步检测用于检测电路板上不同部分之间的同步性。

它可以检测电路板上的时序问题或时钟信号同步性的错误。

8.接地电阻测试：接地电阻测试用于检测电路板的接地系统是否正常工作。

通过检测电阻值，可以确定接地系统的有效性。

9.尺寸测量：尺寸测量用于检测电路板上元件和孔径的尺寸是否符合设计规格。

通过使用千分尺或测量仪器，可以测量电路板上的尺寸。

10.功能测试：功能测试用于检测电路板是否能正常工作。

通过对电路板施加正常工作条件，然后使用测试仪器检查输出，可以确定电路板的功能性能。

总结起来，电路板常用的十种检测方法包括目视检查、X射线检测、红外线检测、热传导检测、电磁干扰检测、电压和电流测试、同步检测、接地电阻测试、尺寸测量和功能测试。

这些检测方法可以确保电路板的质量和性能，保证其在实际应用中的可靠性和稳定性。

电路检测的方法是
电路检测的方法可以分为以下几种：
1. 直流电路检测方法：使用直流电压和电流测量仪器对电路进行检测。

常见的方法有电压测量法、电流测量法和电阻测量法。

2. 交流电路检测方法：使用交流电压和电流测量仪器对电路进行检测。

常见的方法有交流电压测量法、交流电流测量法和交流电阻测量法。

3. 数字电路检测方法：使用逻辑分析仪、示波器等仪器对数字电路进行检测。

常见的方法有观察输入输出信号、分析波形特征和进行逻辑分析等。

4. 故障分析方法：对电路进行分析和诊断，找出故障点。

常见的方法有短路故障分析、开路故障分析和部件故障分析等。

5. 综合检测方法：将上述不同的检测方法结合使用，以提高检测准确性和效率。

常见的方法有多点测量法、追踪法和综合分析法等。

需要根据具体情况选择合适的方法进行电路检测。

在选择方法时，要考虑电路的性质、需要检测的参数以及可用的测量仪器等因素。

分贝检测电路
分贝检测电路是一种用于测量声音强度的电路，广泛应用于工业、环境监测、音频设备等领域。

该电路通常由传感器、放大器和指示器等部分组成。

传感器部分将声音信号转换为电信号，常用传感器有电容式、压电式和电阻式等类型。

放大器部分将传感器输出的微弱电信号进行放大，以便进行后续处理。

指示器部分用于显示声音的强度，常用的指示器有电压表、LED显示器等。

分贝检测电路的原理是根据声音的声压级来确定声音的强度，通过测量声音的压强，再通过换算得到分贝值。

具体换算方法为：dB = 20 * log10(P1 / P2)，其中P1为测量点的声压，P2为参考声压（通常为20微帕）。

在实际应用中，需要根据不同的需求选择不同类型的分贝检测电路，如低频响应用电路和高频响应用电路等。

同时，为了获得更准确的测量结果，需要进行标定和校准。

检查电路故障的常用方法
电路故障是我们在使用电器设备时经常会遇到的问题。

为了及时解决这些故障，我们需要了解一些常用的检查电路故障的方法。

1. 检查电源
首先要检查电源是否正常。

可以用万用表或测试笔来测试插座是否有电。

如果没有电，可以检查保险丝或跳闸开关是否跳闸，以及插头是否松动。

2. 检查线路连接
如果电源正常，那么就要检查线路连接是否牢固。

可以检查插头、插座、开关等部件的接触情况，并确认线路连接是否正确。

3. 检查元器件
如果线路连接没有问题，那么就需要检查元器件是否损坏。

可以使用万用表来测试元器件的电阻、容量等参数，并确认其是否符合要求。

4. 检查开关
如果元器件没有问题，那么就需要检查开关是否正常工作。

可以使用
万用表或测试笔来测试开关的接触情况，并确认其是否能够正常切换。

5. 检查维护记录
最后，如果以上方法都无法解决问题，那么就需要检查维护记录。

可
能是之前的操作不当导致设备出现故障，或者是设备已经过期需要更换。

总之，检查电路故障需要耐心和细心，需要逐一排查每个可能出现问
题的环节。

只有找到问题所在并进行修复，才能确保设备正常运行。

检测负载通断的简单电路
本篇文章将介绍一种检测负载通断的简单电路。

该电路可以用于监测各种负载的状态，例如灯泡、电机等。

该电路基于一个电源和一个开关，通过测量电路中的电流来判断负载是否通断。

在这个电路中，电源提供电压，而开关控制电路中的电流。

当开关关闭时，电路中没有电流通过。

当开关打开时，电流流过负载并回到电源。

这个电路中的负载可以是任何需要监测的装置。

为了测量电路中的电流，我们可以将一个电阻器连接在负载和电源之间。

电阻器的电阻值应该足够小，以便在测量电流时不会影响负载的性能。

然后，我们可以使用一个电流表来测量电路中的电流。

电流表应该被连接在电阻器的两端，以便测量负载中的电流。

当负载通断时，电路中的电流将发生变化。

如果负载通电，电流表将显示电流流过电路中的电阻器。

如果负载断电，电流表将显示没有电流通过电路。

通过监测电流表的读数，我们可以确定负载是否通断。

总之，这个简单的电路可以用于监测各种负载的状态，只需要一个电源、一个开关、一个电阻器和一个电流表即可。

这个电路简单易用，非常适合初学者学习电路原理。

- 1 -。

电路检测的方法作为电子设备的核心部件，电路的正常运行对于设备的性能和稳定性至关重要。

因此，电路检测成为了电子工程师不可或缺的一项技能。

本文将介绍几种常用的电路检测方法，并探讨它们的优缺点。

一、直接测量法直接测量法是最常见的电路检测方法之一。

该方法适用于简单电路和低频电路的检测。

通过仪器测量元件两端的电压、电流、阻抗等参数，从而了解电路的工作状态。

1. 电压测量：使用电压表或示波器测量电路中某一点的电压值。

通过对比理论计算值和实际测量值之间的差异，可以判断是否存在问题。

2. 电流测量：使用电流表或示波器测量电路中的电流值。

正常工作的电路应该具有合理的电流大小，过高或过低的电流都可能表明存在问题。

3. 阻抗测量：使用万用表或LCR表测量电路中的阻抗值。

根据电路类型和设计要求，可以判断阻抗值是否在合理范围内，以评估电路性能。

直接测量法具有操作简单、成本低廉的优点，但在高频电路或复杂电路的检测中存在一定的局限性。

此时需要借助其他检测方法。

二、信号注入法信号注入法是一种通过注入特定频率的信号，观察电路响应来判断电路性能的方法。

常见的信号注入方法包括正弦波注入法和方波注入法。

1. 正弦波注入法：将特定频率的正弦波信号注入电路，使用示波器观察电路的频率响应和波形变化。

通过比较输入信号和输出信号的差异，可以判断电路是否存在异常。

2. 方波注入法：将方波信号注入电路，观察电路的响应时间和波形恢复情况。

方波注入法适用于检测数字电路中的信号延迟、时序错误等问题。

信号注入法可以帮助工程师发现电路中的故障点或异常，但需要仪器设备的支持，且对操作者的技能要求较高。

三、热测法热测法是一种通过测量电路中元件的温度变化来评估电路性能和故障情况的方法。

该方法适用于检测电路中的热点、短路等问题。

1. 红外热像仪：使用红外热像仪对电路进行扫描，观察电路中存在的高温点。

高温点可能表明电路中存在过载、散热不良等问题。

2. 热电偶和测温仪：通过接触式温度测量，使用热电偶、红外测温仪等设备，直接测量电路中元件的温度变化。
