大众车系电路图阅读与使用

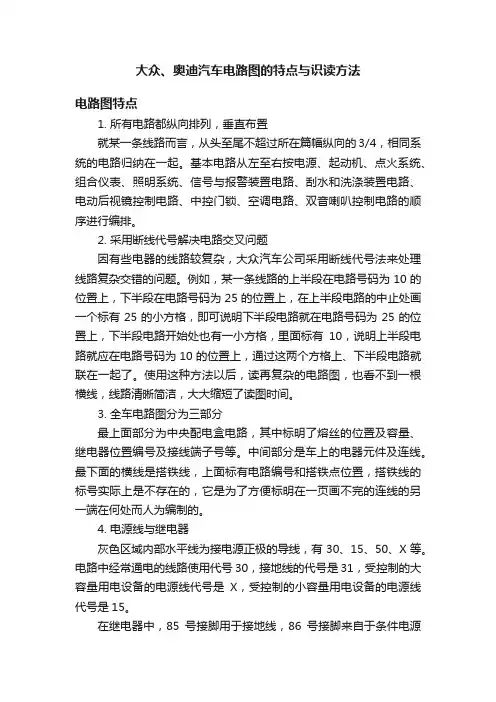

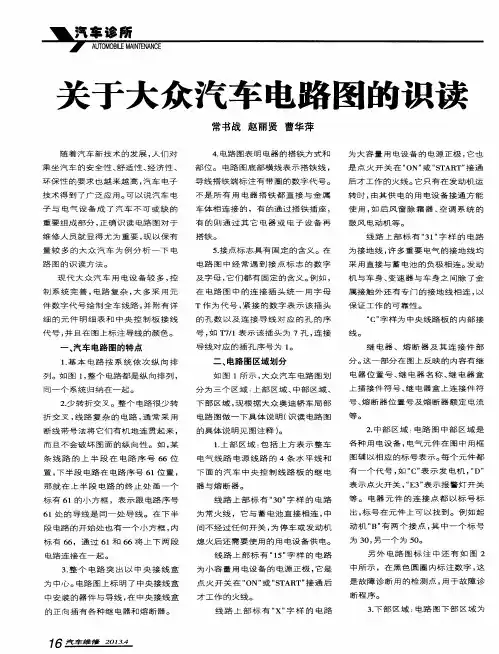

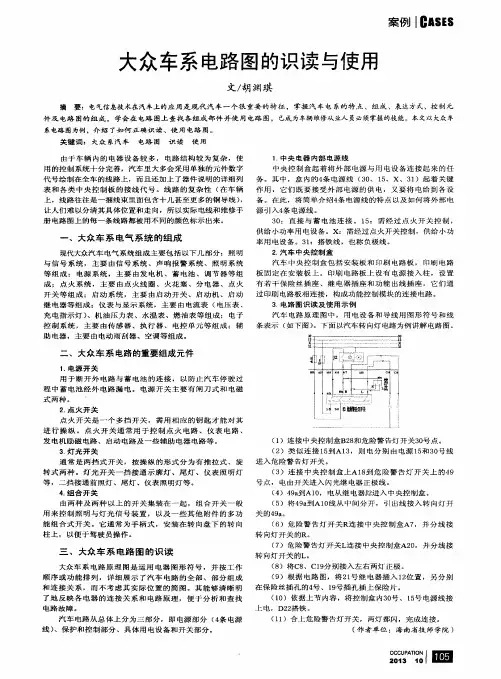

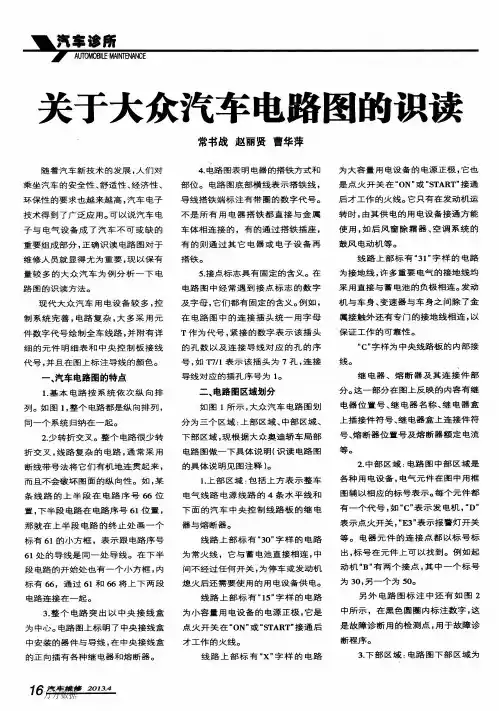

大众、奥迪汽车电路图的特点与识读方法电路图特点1. 所有电路都纵向排列，垂直布置就某一条线路而言，从头至尾不超过所在篇幅纵向的3/4，相同系统的电路归纳在一起。

基本电路从左至右按电源、起动机、点火系统、组合仪表、照明系统、信号与报警装置电路、刮水和洗涤装置电路、电动后视镜控制电路、中控门锁、空调电路、双音喇叭控制电路的顺序进行编排。

2. 采用断线代号解决电路交叉问题因有些电器的线路较复杂，大众汽车公司采用断线代号法来处理线路复杂交错的问题。

例如，某一条线路的上半段在电路号码为10的位置上，下半段在电路号码为25的位置上，在上半段电路的中止处画一个标有25的小方格，即可说明下半段电路就在电路号码为25的位置上，下半段电路开始处也有一小方格，里面标有10，说明上半段电路就应在电路号码为10的位置上，通过这两个方格上、下半段电路就联在一起了。

使用这种方法以后，读再复杂的电路图，也看不到一根横线，线路清晰简洁，大大缩短了读图时间。

3. 全车电路图分为三部分最上面部分为中央配电盒电路，其中标明了熔丝的位置及容量、继电器位置编号及接线端子号等。

中间部分是车上的电器元件及连线。

最下面的横线是搭铁线，上面标有电路编号和搭铁点位置，搭铁线的标号实际上是不存在的，它是为了方便标明在一页画不完的连线的另一端在何处而人为编制的。

4. 电源线与继电器灰色区域内部水平线为接电源正极的导线，有30、15、50、X等。

电路中经常通电的线路使用代号30，接地线的代号是31，受控制的大容量用电设备的电源线代号是X，受控制的小容量用电设备的电源线代号是15。

在继电器中，85号接脚用于接地线，86号接脚来自于条件电源（如15号线或X线），30号接脚经常通电，87号接脚用于被控制件。

当条件电源通电后，85 号、86号线导通，产生磁性，吸引30号与87号线路之间的触点闭合，使用电器通电。

5. 在表示线路走向的同时，还表示出了线路结构情况汽车的整个电气系统以中央配电盒（又称熔丝-继电器插座板）为中心进行控制，大部分继电器和熔丝安装在中央配电盒的正面。

8 - 三角箭头，表示接下一页电路图9 - BCM T52b/12 - 52 T52b 12车身控制单元上多针插头代号及插头的触点号，例如：针脚，，触点13 - 指示导线的延续，框内的数字指示导线在相同编号的部分有延续1 - SC14 14 ( 10A )保险丝代号，图中“”表示保险丝盒中号位保险丝2 - T94a/87 - T94a 94 87元件上插头的代号，表示插头代号触点数和连接的触点号，例如：多针脚插头，针，触点6 - 线束内部连接的代号，可以在电路图下方查到该不可拆式连接位于哪个线束内4 - 指示内部接线的去向，数字表示电路图中下一个部分有相同数字的内部接线相连14 - ( 4 5 )元件的符号参见第、页3 - 三角箭头指示该元件在电路图上一页有延续16 - T14a/5 - T14a 14 5线束的插头连接代号，指示多针脚插头代号，触点数和连接的触点号，例如：多针脚插头，针，触点10 - 接线端子号，元件上的接线端子号或多针插头触点号11 - - 5 = 5触点代号在继电器上表示继电器上单个触点，例如继电器上的触点12 - -继电器位置编号在继电器板上15 - ( : ) 导线截面积单位平方毫米和颜色5 - 元件代号，可以在电路图下方查到元件名称7 - ( ) 内部连接细实线这个连接并不是作为导线存在，而是表示元件或导线束内部的电路18 - 003 03 12 09 电路图图号，例如：，表示车型，表示组号，表示页码，表示月份，表示年份3T-0030312093T 17 - 接地点的代号，可以在电路图下方查到接地点在车上的位置可加热后窗玻璃电磁阀天线螺旋弹簧换档杆锁电磁阀J过热保险丝收音机喇叭爆震传感器收音机15蓄电池后由开关控制的正极来自点火起动开关的端子 ( / )15a 30由点火起动开关控制的正极保险丝后 / ( )直接由蓄电池正极输出30a 直接由蓄电池正极输出保险丝后 ( )31蓄电池负极，或车辆接地50点火起动开关用于起动电机的输出 / 54制动灯56灯光开关用于变光和远光切换的输出56aL 56aR 左侧远光右侧远光56bL 左侧变光56bR 右侧变光58侧灯、尾灯、牌照灯58d 开关和仪表板照明照明亮度调节 ( ) 58L 左侧灯、尾灯和停车灯端子意义58R 右侧灯、尾灯和停车灯87a来自燃油泵继电器或柴油直接喷射系统继电器的端子保险丝后 ( )75a 在用起动电机时，断开在继电器后的正极连接以卸载蓄电池的负载在保险丝后 ( )BTS1 刹车开关信号CAN - H CAN - L ，驱动系统，驱动系统在驱动控制单元之间的数据总线发动机、自动变速箱、、数据总线诊断接口，…… ( ABS )CAN - H CAN - L ，舒适系统，舒适系统在舒适系统中央控制单元之间的舒适系统数据总线车门控制单元，，车载电源控制单元，数据总线诊断接口，…… ( Climatic )CANH - KI CANL - KI组合仪表和数据总线诊断接口之间的数据总线CAN - HCAN - L ，信息娱乐系统，信息娱乐系统 数据总线接口和收音机、放大器之间的数据总线K GND GRA LIN 控制单元的诊断导线接地定速巡航装置局域互联网端子意义NL NSL后雾灯前雾灯BLS 2 刹车开关信号。

汽车电路图解读与应用部门Division AS - TS版本号Version 03更新日期Date 2017-11目录：I.什么是汽车电路图II.如何看懂电路图III.如何应用电路图 :1).更好的理解和学习汽车电子电气技术2).指导车辆诊断维修汽车的组成* 车身结构* 底盘*动力总成* 电气系统* 特殊装配* 与车型相关什么是汽车电气系统？它有哪些组成部分？汽车电气系统的组成之①电子元件 + ②车辆线束汽车电气系统的组成之③线束连接点汽车电路图是描述整车电气系统各组成部分的电路连通方式及其电流信号作用的技术文件。

①电子元件②车辆线束③线束内部连接点①电子元件目录：I.什么是汽车电路图II.如何看懂电路图III.如何应用电路图 :1).更好的理解和学习汽车电子电气技术2).指导车辆维修II.什么是汽车电路图汽车电路图是描述整车电气系统各组成部分的电路连通方式及其电流信号作用的技术文件。

①电子元件②车辆线束③线束内部连接点①电子元件J623J745 J743J667J668数据总线诊断接口 J533诊断 CAN ：500k 波特J794 (J412)J285 (J362)J386 J387 J255 J518 J926J927 J234J500J104(J981, J540)R242V2 LIN R189CX1J367J764J685**G397J245J519J453J400LIN LIN LIN J527LIN LIN LINLING238J428G805J855J854 LVDSFBASM I B -C A NLINSF-CAN AFS-CANJ446/J791J685 */R J525Most150以控制单元为节点可以更好的理解汽车电路图II. 如何看懂电路图控制单元的节点作用广义基本电路保险丝开关用电器基本电路并联串联汽车基本电路发电机12V-汽车蓄电池⊥负极保险丝SA,SB保险丝SC⊕正极车身接地车身接地蓄电池 / E-BOX盒SB SA SC 保险丝位于车辆仪表板左侧或司机侧脚窝上方SCSA / SB / SC 保险丝保险丝实物展示熔断式保险丝86 8530 87 87a 30 87 86 85继电器点火开关插入钥匙点火开关15电接通点火开关点火瞬间点火开关拔出钥匙点火开关类型1：开关直接控制用电器的供电点火开关类型2：开关传输信号给J519并由其控制用电器的供电电路图中常见电气符号及含义电路图中常见电气符号及含义电路图中常见电气符号及含义大众品牌电路图文件结构：电路图 + 安装位置电路图：通过矢量图展示车辆中各组成部分的实际连接情况安装位置：使用示意图展示控制单元、插头、保险丝和继电器在车辆上的位置大众品牌电路图文件中“电路图结构”部分范例大众品牌电路图文件中“安装位置”结构部分范例（1） （2） （3）（4）（5）1:信息区 2:电路图区 3:注释区4:颜色定义区 5:日期注释区“电路图”部分的功能解读1.信息区：包含了车型信息和编号信息该电路图所适用的车型此处编号表示该页属于Golf A7车型电路图的第1组的第4页“电路图”部分的功能解读“电路图”部分的功能解读2.电路图区:展示了各电气元件在车辆中的实际连接。

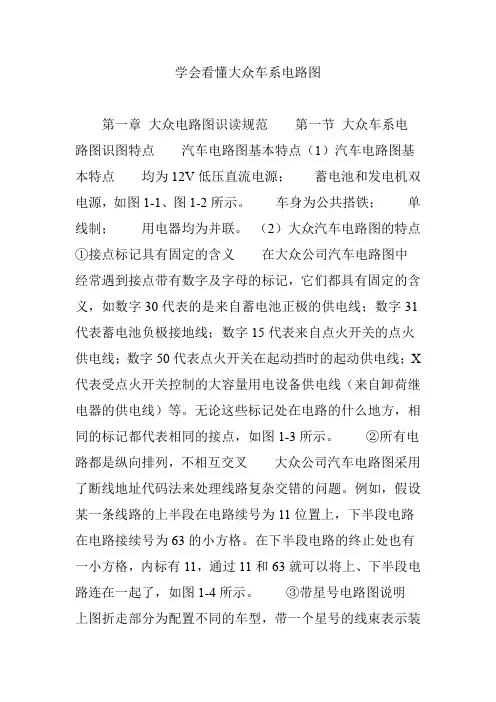

学会看懂大众车系电路图第一章大众电路图识读规范第一节大众车系电路图识图特点汽车电路图基本特点（1）汽车电路图基本特点均为12V低压直流电源；蓄电池和发电机双电源，如图1-1、图1-2所示。

车身为公共搭铁；单线制；用电器均为并联。

（2）大众汽车电路图的特点①接点标记具有固定的含义在大众公司汽车电路图中经常遇到接点带有数字及字母的标记，它们都具有固定的含义，如数字30代表的是来自蓄电池正极的供电线；数字31代表蓄电池负极接地线；数字15代表来自点火开关的点火供电线；数字50代表点火开关在起动挡时的起动供电线；X 代表受点火开关控制的大容量用电设备供电线（来自卸荷继电器的供电线）等。

无论这些标记处在电路的什么地方，相同的标记都代表相同的接点，如图1-3所示。

②所有电路都是纵向排列，不相互交叉大众公司汽车电路图采用了断线地址代码法来处理线路复杂交错的问题。

例如，假设某一条线路的上半段在电路续号为11位置上，下半段电路在电路接续号为63的小方格。

在下半段电路的终止处也有一小方格，内标有11，通过11和63就可以将上、下半段电路连在一起了，如图1-4所示。

③带星号电路图说明上图折走部分为配置不同的车型，带一个星号的线束表示装备1.6L发动机的电路，带两个星号的线束表示装备2.0L发动机的电路。

所以读图时可以拆分为两幅图来理解，如图1-5所示。

④线束颜色的表达法线束颜色采用直观表达法，颜色的使用也有一定的规律。

例如红色一般表示电源地等。

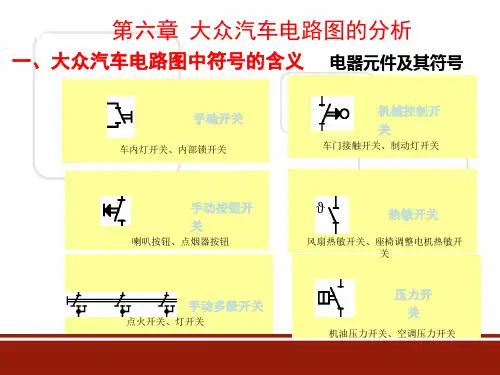

（3）电路符号说明电路符号说明如表1-1所示。

（4）电路图识读基本方法①认真阅读图注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图，如图1-6所示。

②掌握回路的原则在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

一个用电器要想正常工作，总要得到电能。

学会看懂大众车系电路图第一章大众电路图识读规范第一节大众车系电路图识图特点（1）汽车电路图基本特点均为12V低压直流电源；车身为公共搭铁；单线制；用电器均为并联。

蓄电池和发电机双电源，如图1-1、图1-2所示。

（2）大众汽车电路图的特点①接点标记具有固定的含义在大众公司汽车电路图中经常遇到接点带有数字及字母的标记，它们都具有固定的含义，如数字30代表的是来自蓄电池正极的供电线；数字31代表蓄电池负极接地线；数字15代表来自点火开关的点火供电线；数字50代表点火开关在起动挡时的起动供电线；X代表受点火开关控制的大容量用电设备供电线（来自卸荷继电器的供电线）等。

无论这些标记处在电路的什么地方，相同的标记都代表相同的接点，如图1-3所示。

②所有电路都是纵向排列，不相互交叉大众公司汽车电路图采用了断线地址代码法来处理线路复杂交错的问题。

例如，假设某一条线路的上半段在电路续号为11位置上，下半段电路在电路接续号为63的小方格。

在下半段电路的终止处也有一小方格，内标有11，通过11和63就可以将上、下半段电路连在一起了，如图1-4所示。

③带星号电路图说明上图折走部分为配置不同的车型，带一个星号的线束表示装备1.6L发动机的电路，带两个星号的线束表示装备2.0L 发动机的电路。

所以读图时可以拆分为两幅图来理解，如图1-5所示。

④线束颜色的表达法线束颜色采用直观表达法，颜色的使用也有一定的规律。

例如红色一般表示电源地等。

（3）电路符号说明电路符号说明如表1-1所示。

（4）电路图识读基本方法①认真阅读图注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图，如图1-6所示。

②掌握回路的原则在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

一个用电器要想正常工作，总要得到电能。

对于直流电路而言，电流总是要从电源的正极出发，通过导线，经熔断器、开关到达用电器，再经过导线（或搭铁）回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

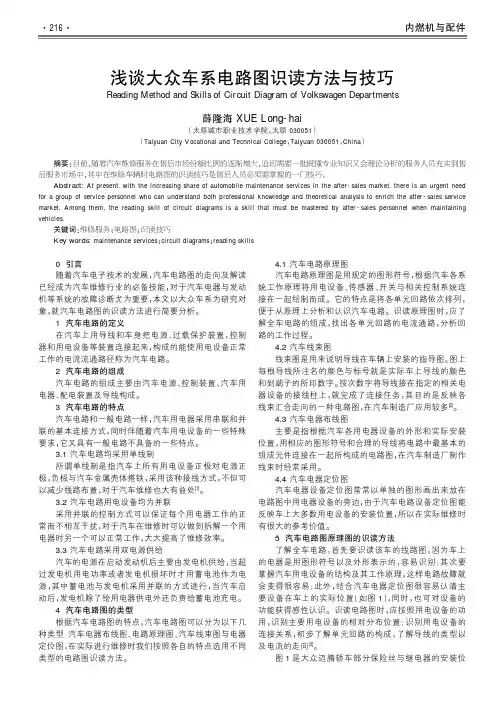

随着汽车电子技术的发展，汽车电路图变得越来越复杂、越来越重要，因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。

汽车电路图常见的表达方式有线路图、原理图和线束图等3种。

线路图的特点线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。

线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。

其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。

识读线路图的要点是：1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

原理图的特点原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找及排除故障。

识读原理图的要点是：1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；2.识读电路设备所处的分线路走向；3.识读分线路上的开关、保险装置、继电器结构和作用。

线束图的特点线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。

线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。

安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装及维修，但不能说明线路的走向，线路简单。

线束图的识读要点是：1.认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。
