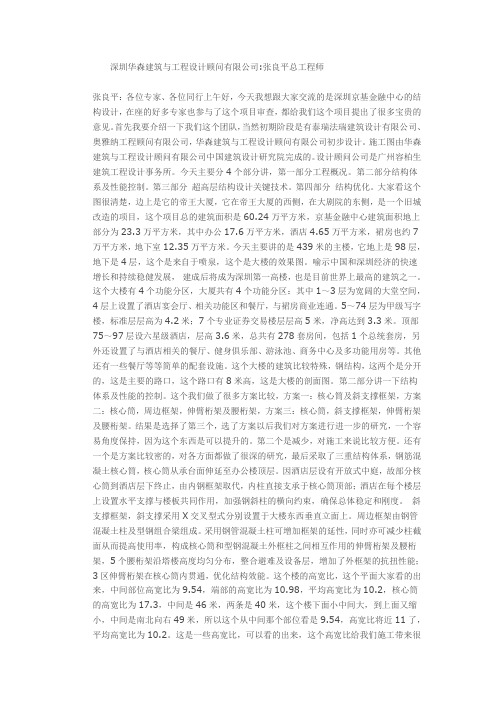

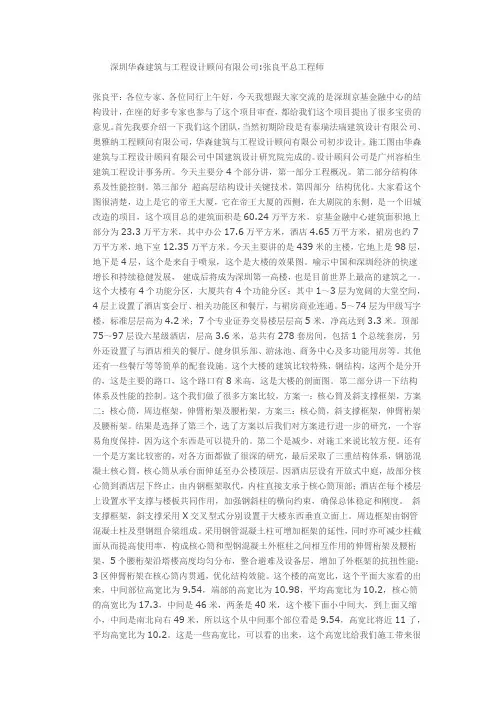

深圳华森建筑与工程设计顾问有限公司:张良平总工程师张良平：各位专家、各位同行上午好，今天我想跟大家交流的是深圳京基金融中心的结构设计，在座的好多专家也参与了这个项目审查，都给我们这个项目提出了很多宝贵的意见。
首先我要介绍一下我们这个团队，当然初期阶段是有泰瑞法瑞建筑设计有限公司、奥雅纳工程顾问有限公司，华森建筑与工程设计顾问有限公司初步设计。
施工图由华森建筑与工程设计顾问有限公司中国建筑设计研究院完成的。
设计顾问公司是广州容柏生建筑工程设计事务所。
今天主要分4个部分讲，第一部分工程概况。
第二部分结构体系及性能控制。
第三部分超高层结构设计关键技术。
第四部分结构优化。
大家看这个图很清楚，边上是它的帝王大厦，它在帝王大厦的西侧，在大剧院的东侧，是一个旧城改造的项目，这个项目总的建筑面积是60.24万平方米，京基金融中心建筑面积地上部分为23.3万平方米，其中办公17.6万平方米，酒店4.65万平方米，裙房也约7万平方米，地下室12.35万平方米。
今天主要讲的是439米的主楼，它地上是98层，地下是4层，这个是来自于喷泉，这个是大楼的效果图。
喻示中国和深圳经济的快速增长和持续稳健发展，建成后将成为深圳第一高楼，也是目前世界上最高的建筑之一。
这个大楼有4个功能分区，大厦共有4个功能分区：其中1～3层为宽阔的大堂空间，4层上设置了酒店宴会厅、相关功能区和餐厅，与裙房商业连通。
5～74层为甲级写字楼，标准层层高为4.2米；7个专业证券交易楼层层高5米，净高达到3.3米。
顶部75～97层设六星级酒店，层高3.6米，总共有278套房间，包括1个总统套房，另外还设置了与酒店相关的餐厅、健身俱乐部、游泳池、商务中心及多功能用房等。
其他还有一些餐厅等等简单的配套设施。
这个大楼的建筑比较特殊，钢结构，这两个是分开的，这是主要的路口，这个路口有8米高，这是大楼的剖面图。
第二部分讲一下结构体系及性能的控制。
这个我们做了很多方案比较，方案一：核心筒及斜支撑框架，方案二：核心筒，周边框架，伸臂桁架及腰桁架，方案三：核心筒，斜支撑框架，伸臂桁架及腰桁架。

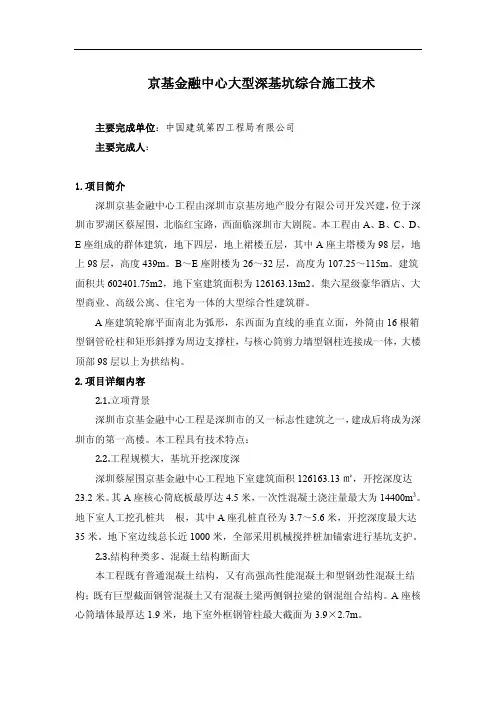

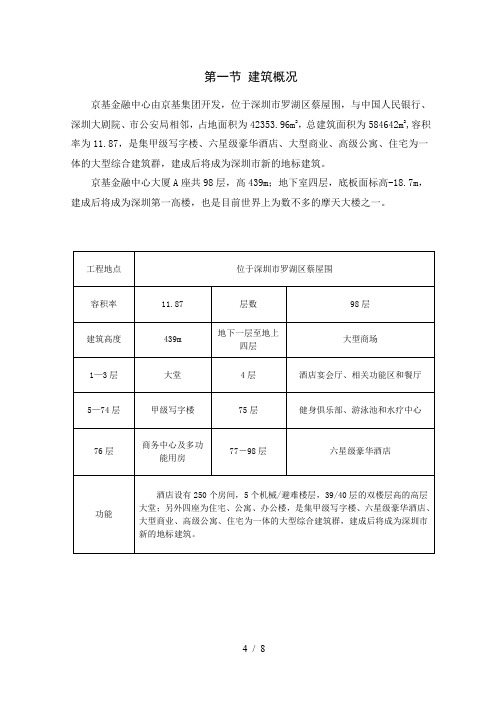

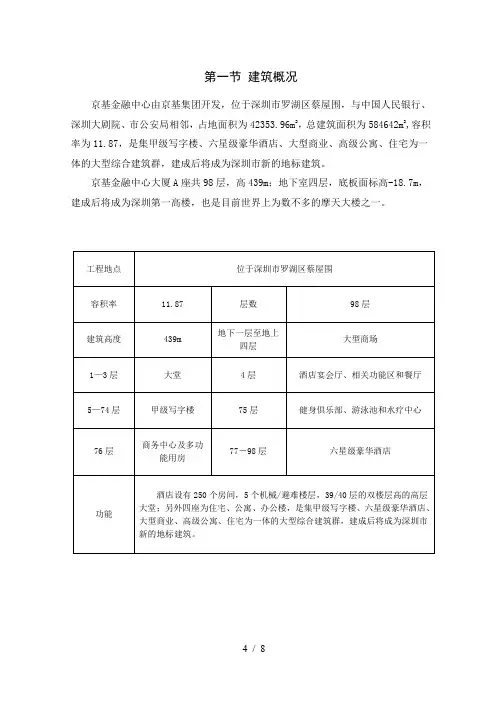

第一节建筑概况京基金融中心由京基集团开发，位于深圳市罗湖区蔡屋围，与中国人民银行、深圳大剧院、市公安局相邻，占地面积为42353.96m2，总建筑面积为584642m2,容积率为11.87，是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群，建成后将成为深圳市新的地标建筑。
京基金融中心大厦A座共98层，高439m；地下室四层，底板面标高-18.7m，建成后将成为深圳第一高楼，也是目前世界上为数不多的摩天大楼之一。
建筑效果图第二节 钢结构概况外筒钢结构共有16根箱型钢柱，通过腰桁架和东西外立面巨型斜撑连成一体，核心筒内有24根劲性钢柱，内外筒由伸臂桁架和楼层钢梁连成整体，形成高耸的空间稳定结构。
本工程钢材材质主要为Q235B 、Q345B 、Q345C 、Q345GJ 、Q390GJC 、Q420GJC 。
腰桁架及伸臂桁架：分布在18～20F,37～39F,55～57F,73～75F,91～93F ，共5道，腰桁架与伸臂桁架以铸钢节点相连接。
顶拱结构：分布在94F 以上，顶拱柱脚24个铰支座与94F 外筒钢柱铰接。
入口大堂雨棚结构：分布在大厦南面1～11F ，外挑在外筒钢柱上。
入口大堂雨棚腰桁架及伸臂桁架顶拱结构巨型斜撑一钢结构主要构件及其特征类别典型构件示意图典型截面类型材质分布位置巨型钢柱□2700×3900×70×70□2600×3200×65×70□2500×3600×65×70□2400×3000×65×65□2300×2300×55×55□2100×3400×50×55□2000×2600×50×50□1800×3000×40×45□1700×1700×40×40□1500×2100×45×45□1000×1700×30×35□900×1200×20×25□800×1500×20×30Q345CQ345GJCQ345GJCZ外筒巨型斜支撑□1600×1400×100×100□1300×1100×80×80□1200×1400×80×80□1100×1100×80×80H700×700×40×40Q345GJCZQ345GJCQ420GJC东西立面腰桁架腹杆H900×900×50×70H750×750×40×40H550×550×40×40Q345GJCZQ390GJCZQ345GJCQ390GJC腰桁架伸臂桁架钢柱□500×1000×60×80□600×500×80×80□300×500×80×80Q345GJCZ 腰桁架层钢框梁/次梁H1000×350×25×30H800×450×30×40H700×450×30×40H550×450×16×30H450×400×16×25H400×200×8×13H300×200×8×12H250×80×9×12Q345B 上部结构楼板顶拱桁架Ф600×30Ф400×25Ф300×20□600×600×30×30Q345B 94层以上二节点连接形式现场安装主要连接形式为焊接和高强螺栓连接两种方式，主要节点如下：1、巨型斜撑与外框角柱首层连接节点2、巨型斜撑与外框角柱上部连接节点3、巨型斜撑与外框中柱连接节点4、巨型斜撑X节点5、腰桁架与中柱连接节点6、腰桁架与角柱连接节点7、巨型斜撑与腰桁架连接节点8、顶拱脚连接节点9、伸臂桁架与中柱连接节点（含铸钢件）10、钢梁与核心筒铰接节点11、主次钢梁连接节点12、主梁与钢柱连接节点。

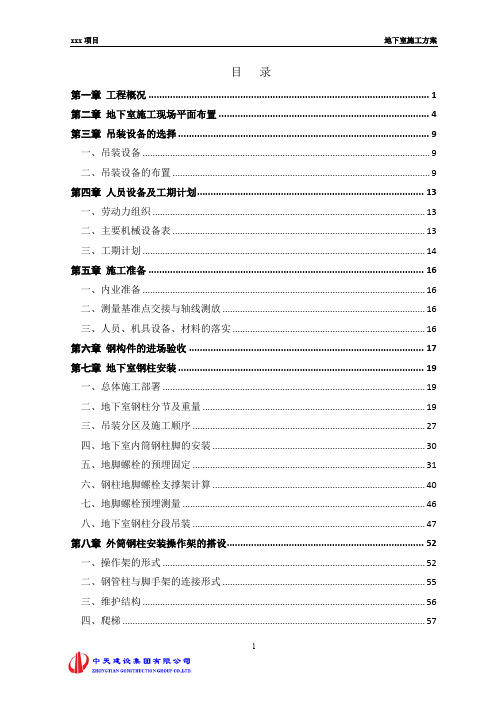

目录第一章工程概况 (1)第二章地下室施工现场平面布置 (4)第三章吊装设备的选择 (9)一、吊装设备 (9)二、吊装设备的布置 (9)第四章人员设备及工期计划 (13)一、劳动力组织 (13)二、主要机械设备表 (13)三、工期计划 (14)第五章施工准备 (16)一、内业准备 (16)二、测量基准点交接与轴线测放 (16)三、人员、机具设备、材料的落实 (16)第六章钢构件的进场验收 (17)第七章地下室钢柱安装 (19)一、总体施工部署 (19)二、地下室钢柱分节及重量 (19)三、吊装分区及施工顺序 (27)四、地下室内筒钢柱脚的安装 (30)五、地脚螺栓的预埋固定 (31)六、钢柱地脚螺栓支撑架计算 (40)七、地脚螺栓预埋测量 (46)八、地下室钢柱分段吊装 (47)第八章外筒钢柱安装操作架的搭设 (52)一、操作架的形式 (52)二、钢管柱与脚手架的连接形式 (55)三、维护结构 (56)四、爬梯 (57)五、外筒柱焊接操作平台搭设流程 (57)六、安全注意事项 (57)第九章连接板设计 (58)一、地下室钢柱对接耳板设计 (58)二、钢梁吊耳及吊装孔设计 (61)第十章地下室测量控制 (62)一、测量控制的主要内容 (62)二、测量控制的基本构思 (62)三、测量控制的准备工作 (62)四、测量控制 (62)五、钢柱的安装校正 (64)第十一章地下室钢柱焊接 (68)一、焊前准备 (68)二焊接施工工艺 (70)三、焊接质量控制措施 (75)第十二章质量保证措施 (79)一、质量保证体系及相关文件 (79)二、质量控制措施 (79)三、质量控制标准 (81)四、质量控制程序 (82)第十三章安全文明施工及环境保护与防扰民措施 (87)一、安全管理体系 (87)二、安全管理措施 (88)三、安全风险分析 (89)四、安全生产措施 (91)五、卫生和急救措施 (94)六、消防保证措施 (94)七、文明施工措施 (96)八、文明施工检查 (96)九、成品保护措施 (97)十、防扰民施工措施 (97)十一、环境保护措施 (98)第一章工程概况京基金融中心由京基集团开发，位于深圳市罗湖区蔡屋围，与中国人民银行、深圳大剧院、市公安局相邻，占地面积为42353.96m2，总建筑面积为584642m2,容积率为11.87，是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群，建成后将成为深圳市新的地标建筑。

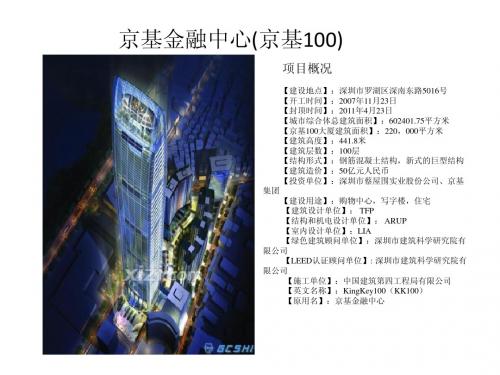

京基100京基100（KK100），原名京基金融中心（KingKey Financial Center），楼高441.8米，共100层，是目前深圳第一高楼、中国内地第三高楼、全球第八高楼。
【建设地点】：深圳市罗湖区深南东路5016号【开工时间】：2007年11月23日【封顶时间】：2011年4月23日【城市综合体总建筑面积】：602401.75平方米【京基100大厦建筑面积】：220，000平方米【建筑高度】：441.8米【建筑层数】：100层【结构形式】：钢筋混凝土结构，新式的巨型结构【建筑造价】：50亿元人民币【投资单位】：深圳市蔡屋围实业股份公司、京基集团【建设用途】：购物中心，写字楼，住宅【建筑设计单位】：TFP【结构和机电设计单位】：ARUP 【室内设计单位】：LIA【绿色建筑顾问单位】：深圳市建筑科学研究院有限公司【LEED认证顾问单位】: 深圳市建筑科学研究院有限公司【施工单位】：中国建筑第四工程局有限公司【监理单位】：上海市建设工程监理有限公司【英文名称】：KingKey100（KK100）【原用名】：京基金融中心编辑本段简要介绍京基100，集超5A甲级写字楼、国际商业KK- MALL，铂金五星级瑞吉酒店于一身，以全球顶级配置，在深圳创造一个全球性的金融标志，这将是深圳通向世界的门户与窗口，亦是世界进入中国的最佳战略平台。
国际团队携手打造京基100聚集了全球两大顶级设计机构——TFP和ARUP 的团队智慧，萃取全球摩天大楼的设计精华，将超大玻璃穹顶、联体双曲线雨篷与玻璃幕墙进行一体化设计，独创瀑布式的流线造型，喻示了全球第五金融中心的繁盛与兴旺，并为深圳未来发展缔造无限机会。
其建筑外型简洁流畅，彷如倾泻于城市之中的瀑布，演绎“飞流直下三千尺，疑是银河落九天“的壮观景象。
深圳新地标位于深圳CBD核心区深南东路，比邻红岭中路、深南东路两条深圳主干道；深圳交通核心区靠近深圳地铁1号线大剧院站；3路、10路、12路、14路、14路B、29路、101路、203路、103路、103路B、104路、113路、K113路、204路、K204路、215路、311路、352路、353路公交……均经停京基100；距机场40分钟车程。
京基金融中心结构设计提纲一．工程概况：京基金融中心位于深圳市，地处金融文化区，总建筑面积约60万平方米，由A、B、C、D、E五栋塔楼组成，是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群，将成为深圳市新的地标建筑。
京基金融中心A座(下简称京基金融中心)约24万平方米，98层，楼高439米。
大厦外形创意来源于喷泉和瀑布，建成后将成为华南第一高楼，也是目前世界上最高的超高层建筑之一。
大厦共有4个功能分区。
其中1～3层为通高大堂空间。
4层设置酒店宴会厅、相关功能区和餐厅，可从大堂或同楼层的商场通道进入。
5～74层是大厦主体，为甲级写字楼，顶部75～97层设六星级豪华酒店，约有250套房间以及与酒店相关的餐厅等服务用房，在大厦最顶部拱顶内设置蛋形特色餐厅。
二．结构体系：主体结构体系分别采用钢筋混凝土核心筒、巨型斜支撑框架及三道伸臂桁架、五道腰桁架组成三重抗侧力结构体系，以抵抗水平荷载。
结构体系构成简述如下：（1）钢筋混凝土核心筒。
核心筒从承台面伸延至77层,该层以上取消核心筒体，仅保留左侧一片右侧两片竖向布置的剪力墙，使得酒店区可以设有开放式通高中空中庭（从77层~94层）。
（2）巨型斜支撑框架。
巨型斜支撑设置于大楼东西两侧的垂直立面上，采用X形交叉形式,水平倾角在50°~68°之间，斜撑材料为Q345GJC,采用箱型断面底部最大为1600x1400，钢板厚80mm。
（3）框架部分由矩形钢管混凝土柱及型钢组合梁组成，矩形钢管柱断面底部最大为2700x3900,钢板材料为Q345GJC、最大厚度为70mm。
南北面的型钢混凝土柱从承台面～38层呈圆弧倾斜，自38层以上配合总体建筑布置呈圆弧向内倾斜。
采用巨型钢管混凝土柱可增加框架的延性，方便结构主体施工，降低结构造价，同时亦可减少柱截面从而提高使用率。
（4）五道腰桁架、三道伸臂桁架。
腰桁架沿塔楼高度均匀分布，结合避难及设备层，可增加外框架的抗扭性能，从而减低扭转效应在地震作用下的不利影响；三道伸臂桁架则设于37～39层、55～57层、73～75层，同时在相连伸臂桁架的剪力墙中设置剪力墙暗桁架，加强了结构的整体性、增大了结构的抗侧刚度。
金融中心方案演示中国深圳京基●蔡屋围金融中心KINGKEY FINANCIAL TOWER,SHENZHEN, CHINA方案演示2009 年01月19日金融中心方案演示2002年，蔡屋围金融中心地段的改造建设工作正式启动。
2003年，罗湖区组织完成《蔡屋围金融中心区改造规划方案》并经市长办公会确定改造方案,同年通过政府招标，深圳市京基房地产开发有限公司获得开发权，是我市市、区两级重点项目。
规划现状金融中心方案演示位置图–环境–总体规划Location Plan –Context –Master Plan深南中路SHENNAN ZHONG ROADLIZHI PARK 罗湖商业区LUOHU CBDH O N G L I N G Z H O N G R O A D项目位置SITE香港HONG KONG罗湖口岸LOUHU BORDER CROSSINGTO FUTIAN CBD荔枝公园往福田商业区红岭中路项目位于罗湖区蔡屋围金融中心区，西临深圳市大剧院和环宇大厦，东临深圳市公安局，南接人民银行深圳市中心支行和农业银行深圳市分行，北至红宝路，与深圳地铁1号线大剧院出入口近在咫尺，并有地铁接驳通道与其相连，红岭路以西是环境优美的荔枝公园。
金融中心方案演示区域总平面图项目概况1、该项目是集金融办公、酒店、公寓、商业设施及回迁安置住宅于一体的大型综合项目，用地位于深圳市罗湖区蔡屋围金融中心区，南起人民银行深圳中心行和中国农业银行深圳分行大楼，北至红宝路，东起深圳市公安局大院围墙，西至深圳大剧院和环宇大厦，交通便利，位置优越，地位显赫。
2、具有成熟繁华的金融商业文化设施和丰富的环境资源，与深圳地铁1号线的大剧院站相连，红岭路以西是环境优美的深圳荔枝公园。
周围还有众多的金融机构和商业办公大厦。
如地王大厦、华润万象城、深圳市证券交易所、深圳书城、深圳发展银行大厦，建设银行深圳分行、工商银行深圳分行、红岭大厦、中信城市广场等重要建筑物，构成金融、办公、金融中心方案演示总平面图主要经济技术指标建设规模：用地面积35990.16平方米，总建筑面积602401平方米；计入容积率的建筑面积443900平方米，容积率12.33覆盖率60%，其中：办公197000平方米，酒店46500平方米（客房数260间），商业70000平方米（裙房1-4层）赔偿拆迁面积159300平方米，包括：公寓32500平方米，办公20800平方米，住宅96000平方米，商业10000平方米。
地上停车库及架空等核增面积33722平方米，地下商业14000平方米，地下停车库、设备用房111650平方米建筑高度：主塔楼439米、回迁安置楼100米，商业裙楼24米。
项目进展情况：•（一）规划情况•1、2003年罗湖区组织完成《蔡屋围金融中心区改造规划方案》，通过政府招标，深圳市京基房地产开发有限公司获得开发权，是我市市、区两级重点项目。
•2、2004年—2005年开展了《蔡屋围金融中心区规划设计方案国际竞标》，初步确定了规划方案。
•3、2005年由中国城市规划设计研究院深圳分院组织进行了项目的城市设计研究，对建筑的形态和交通流量进行了详细分析，初步确定了建筑的总体布局和空间形态。
•4、2006年根据深圳市京基房地产开发有限公司希望建设深圳第一高楼的设想，在市政府和相关部门的大力支持下，经过反复研究和论证，获得规划部门的批准，适当增加了建筑容积率和建筑主塔楼的高度。
•5、2007年由国际著名建筑师事务所TFP和ARUP公司、深圳华森设计公司组成的设计团队，开始项目的设计工作，2007年5月完成建筑方案设计，目前正在规划部门进行建筑设计方案报审。
•6、项目计划2007年12月份完成初步设计，2008年4月份完成建筑施工图设计•（二）建设计划安排：•1、2007年7月完成了项目的勘察设计和地震安全评估，8月完成岩土工程设计。
•2、2007年12月项目正式动工。
•3、2010年12月村民回迁安置楼竣工。
•4、2011年12月金融大厦主塔楼竣工。
•设计介绍：•1、蔡屋围金融中心项目是由金融中心大厦、蔡屋围股份公司办公楼、金龙公司公寓办公楼、村民回迁安自住和出租住宅及商业裙楼、地下商业空间组成的建筑综合体。
•2、金融中心大厦由顶部20层的6星级商务精品酒店和高品质的金融办公楼组成。
楼高439米，层数98层，造型形似喷泉瀑布，入口犹如水花泛起的涟漪，喻示蒸蒸日上，喷薄不息的成长与发展。
顶部的酒店大堂成为整栋大厦的亮点，宏大的空中大堂仿佛有天外飞船降临，成为深圳市21世纪的城市新地标。
•3、蔡屋围股份公司与金龙公司大楼以办公、公寓为主，楼高100米以内，层数30层，与金融中心大厦遥相呼应。
•4、村民回迁安自住和出租住宅楼高100米，层数32层，在充分听取村民的意见和要求，为村民量身定做的同时，在立面造型上也委托国外设计公司设计，与金融中心项目形成统一完美的整体。
•5、商业裙楼楼高24米，层数4层，一层地下商业与地铁车站相连，贯穿南北的大型商业中庭空间，可以联系南北双向的商业人流，与已建成华润商业中心和中信城市广场互动，形成城市商业金三角。
金融中心方案演示裙楼商场透视图金融中心方案演示西北面总体透视效果图大楼设计Tower Design高439米，层数98层，造型形似喷泉瀑布，入口犹如水花泛起的涟漪，喻示蒸蒸日上，喷薄不息的成长与发展。
顶部的酒店大堂成为整栋大厦的亮点，宏大的空中大堂仿佛有天外飞船降临，成为深圳市21世纪的城市新地标。
金融中心方案演示避难层位置LOCATION OF REFUGE FLOORL92－避难层，楼梯转换层Refuge Floor, Stairs TransferL72－避难楼层，酒店楼梯转换和消防电梯转换层Refuge Floor, Hotel Stairs and FSLift TransferL55－避难层，楼梯转换层Refuge Floor, Stairs TransferL37－避难层，楼梯转换层Refuge Floor, Stairs TransferL18－避难层，楼梯转换层Refuge Floor, Stairs Transfer金融中心方案演示办公室Office金融中心方案演示10层–低区Level 10 –Low Zone金融中心方案演示酒店Hotel酒店客房分佈HOTEL ROOM DISTRIBUTION•顶部75－98层设六星级豪华酒店，设有大约278套房间（包括252个标准房间、24个套房、1个总统套房）以及与酒店相关的餐厅(包括设置在大厦最顶部的特色餐厅和餐饮吧)。
夜间，这里能够提供绝妙的城市视野。
75层设置健身俱乐部、游泳池和水疗中心;76层设有商务中心及多功能用房。
77-90设有酒店房间(77-86设有宾客室, 87-90设有行政楼层) 96-98设有特色餐厅• A six star luxurious hotel is located at L75 -98 which provides approximately 250 rooms(including 278 standard rooms, 24 suites and 1presidential suites)as well as restaurants (including featurerestaurants at roof top). They provide excellentcity views at night.L75 has the health club, swimming pool and spa;L76 has the business center and multi-function room.L 77-90 hotel rooms (L 77-86 guest room, L87-90 executive floor)L 96-98 feature restaurants金融中心方案演示酒店81平面图Hotel 81F Plan酒店81平面图Hotel 81F Plan金融中心方案演示大堂入口雨篷ENTRANCECANOPY金融中心方案演示大堂入口雨篷ENTRANCE CANOPY金融中心方案演示Ground floor entrance lobby –viewing WestGround floor shuttle lift lobby –viewing SouthLevel 4 link bridge –viewing West Internal perspective towards level 5大楼顶部建筑表现ARCHITECTURAL EXPRESSION OFTOWER TOP金融中心方案演示特色餐厅FEATURERESTAURANT 特色餐厅FEATURERESTAURANT 特色餐厅FEATURERESTAURANT 机房/后勤MECHANICAL/BOH L94L96L97L98L95 ME大楼顶部建筑表现ARCHITECTURAL EXPRESSION OF TOWER TOP金融中心方案演示酒店94平面图Hotel 94F PlanArea = 1,326 sqm金融中心方案演示酒店96平面图Hotel 96F PlanArea = 728 sqm金融中心方案演示回迁安置住宅和公寓金融中心方案演示回迁自住楼A,B座效果图金融中心方案演示完THE END。
