旋转机械的常见故障诊断

旋转机械故障诊断
旋转机械故障诊断主要是通过观察和分析机械运行过程中
的异常现象来判断故障原因。

以下是一些常见的旋转机械
故障诊断方法：
1. 震动分析：通过测量机械运行时的振动幅值和频率，分
析振动的特点和变化趋势，判断故障位置和类型。

常见的
故障类型包括不平衡、轴承损坏和轴承松动等。

2. 温度监测：通过测量机械的各个部件的温度，判断是否
存在过热的情况。

过高的温度可能是由于摩擦、润滑不良
或散热不良等原因引起的故障。

3. 声音分析：通过对机械工作过程中产生的声音进行分析，判断是否存在异响或噪音。

噪音可以是由于轴承损坏、齿
轮磨损或螺栓松动等引起的。

4. 润滑油分析：通过对机械润滑油的化学成分和物理性质
进行分析，判断是否存在金属粉末、水分或杂质等异常。

这些异常可能是由于零件磨损或润滑油质量不佳引起的故障。

5. 可视检查：通过对机械各个部件的外观进行检查，观察
是否存在磨损、裂纹或松动等现象。

这可以帮助诊断轴承、齿轮和联接件等部件的故障。

以上是常见的旋转机械故障诊断方法，诊断时可以结合多
种方法综合分析，准确判断和定位故障原因，以便及时进
行修复或更换有问题的部件。

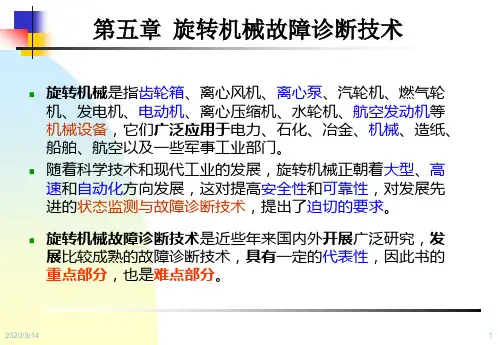

旋转机械常见振动故障及原因分析旋转机械是指主要依靠旋转动作完成特定功能的机械，典型的旋转机械有汽轮机、燃气轮机、离心式和轴流式压缩机、风机、泵、水轮机、发电机和航空发动机等，广泛应用于电力、石化、冶金和航空航天等部门。

大型旋转机械一般安装有振动监测保护和故障诊断系统，旋转机械主要的振动故障有不平衡、不对中、碰摩和松动等，但诱发因素多样。

本文就旋转设备中，常见的振动故障原因进行分析，与大家共同分享。

一、旋转机械运转产生的振动机械振动中包含着从低频到高频各种频率成分的振动，旋转机械运转时产生的振动也是同样的。

轴系异常（包括转子部件）所产生的振动频率特征如表1。

二、振动故障原因分析1、旋转失速旋转失速是压缩机中最常见的一种不稳定现象。

当压缩机流量减少时，由于冲角增大，叶栅背面将发生边界层分离，流道将部分或全部被堵塞。

这样失速区会以某速度向叶栅运动的反方向传播。

实验表明，失速区的相对速度低于叶栅转动的绝对速度，失速区沿转子的转动方向以低于工频的速度移动，这种相对叶栅的旋转运动即为旋转失速。

旋转失速使压缩机中的流动情况恶化，压比下降，流量及压力随时间波动。

在一定转速下，当入口流量减少到某一值时，机组会产生强烈的旋转失速。

强烈的旋转失速会进一步引起整个压缩机组系统产生危险性更大的不稳定气动现象，即喘振。

此外，旋转失速时压缩机叶片受到一种周期性的激振力，如旋转失速的频率与叶片的固有频率相吻合，将会引起强烈振动，使叶片疲劳损坏造成事故。

旋转失速故障的识别特征：1）振动发生在流量减小时，且随着流量的减小而增大；2）振动频率与工频之比为小于1X的常值；3）转子的轴向振动对转速和流量十分敏感；4）排气压力有波动现象；5）流量指示有波动现象；6）机组的压比有所下降，严重时压比可能会突降；7）分子量较大或压缩比较高的机组比较容易发生。

2、喘振旋转失速严重时可以导致喘振。

喘振除了与压缩机内部的气体流动情况有关，还同与之相连的管道网络系统的工作特性有密切的联系。

旋转机械常见故障总结旋转机械的常见故障有很多，包括不平衡、不对中、轴弯曲和热弯曲、油膜涡动和油膜振荡、蒸汽激振、机械松动、转子断叶片与脱落、摩擦、轴裂纹、旋转失速与喘振、机械偏差和电气偏差等。

1不平衡不平衡是各种旋转机械中最普遍存在的故障。

引起转子不平衡的原因是多方面的，如转子的结构设计不合理、机械加工质量偏差、装配误差、材质不均匀、动平衡精度差；运行中联轴器相对位置的改变；转子部件缺损，如：运行中由于腐蚀、磨损、介质不均匀结垢、脱落；转子受疲劳应力作用造成转子的零部件（如叶轮、叶片、围带、拉筋等）局部损坏、脱落，产生碎块飞出等。

2不对中转子不对中通常是指相邻两转子的轴心线与轴承中心线的倾斜或偏移程度。

转子不对中可分为联轴器不对中和轴承不对中。

联轴器不对中又可分为平行不对中、偏角不对中和平行偏角不对中三种情况。

平行不对中时振动频率为转子工频的两倍。

偏角不对中使联轴器附加一个弯矩，以力图减小两个轴中心线的偏角。

轴每旋转一周，弯矩作用方向就交变一次，因此，偏角不对中增加了转子的轴向力，使转子在轴向产生工频振动。

平行偏角不对中是以上两种情况的综合，使转子发生径向和轴向振动。

轴承不对中实际上反映的是轴承座标高和轴中心位置的偏差。

轴承不对中使轴系的载荷重新分配。

负荷较大的轴承可能会出现高次谐波振动，负荷较轻的轴承容易失稳，同时还会使轴系的临界转速发生改变。

3轴弯曲和热弯曲轴弯曲是指转子的中心线处于不直状态。

转子弯曲分为永久性弯曲和临时性弯曲两种类型。

转子永久性弯曲是指转子的轴呈永久性的弓形，它是由于转子结构不合理、制造误差大、材质不均匀、转子长期存放不当而发生永久性的弯曲变形，或是热态停车时未及时盘车或盘车不当、转子的热稳定性差、长期运行后轴的自然弯曲加大等原因所造成。

转子临时性弯曲是指转子上有较大预负荷、开机运行时的暖机操作不当、升速过快、转轴热变形不均匀等原因造成。

转子永久性弯曲与临时性弯曲是两种不同的故障，但其故障的机理是相同的。

旋转机械的故障诊断1.不平衡不平衡是各种旋转机械中最普遍存在的故障。

引起转子不平衡的原因是多方面的，如转子的结构设计不合理、机械加工质量偏差、装配误差、材质不均匀、动平衡精度差；运行中联轴器相对位置的改变；转子部件缺损，如：运行中由于腐蚀、磨损、介质不均匀结垢、脱落；转子受疲劳应力作用造成转子的零部件（如叶轮、叶片、围带、拉筋等）局部损坏、脱落，产生碎块飞出等。

2.不对xx转子不对中通常是指相邻两转子的轴心线与轴承中心线的倾斜或偏移程度。

转子不对中可分为联轴器不对中和轴承不对中。

联轴器不对中又可分为平行不对中、偏角不对中和平行偏角不对中三种情况。

平行不对中时振动频率为转子工频的两倍。

偏角不对中使联轴器附加一个弯矩，以力图减小两个轴中心线的偏角。

轴每旋转一周，弯矩作用方向就交变一次，因此，偏角不对中增加了转子的轴向力，使转子在轴向产生工频振动。

平行偏角不对中是以上两种情况的综合，使转子发生径向和轴向振动。

轴承不对中实际上反映的是轴承座标高和轴中心位置的偏差。

轴承不对中使轴系的载荷重新分配。

负荷较大的轴承可能会出现高次谐波振动，负荷较轻的轴承容易失稳，同时还使轴系的临界转速发生改变。

3.轴弯曲和热弯曲轴弯曲是指转子的中心线处于不直状态。

转子弯曲分为永久性弯曲和临时性弯曲两种类型。

转子永久性弯曲是指转子的轴呈永久性的弓形，它是由于转子结构不合理、制造误差大、材质不均匀、转子长期存放不当而发生永久性的弯曲变形，或是热态停车时未及时盘车或盘车不当、转子的热稳定性差、长期运行后轴的自然弯曲加大等原因所造成。

转子临时性弯曲是指转子上有较大预负荷、开机运行时的暖机操作不当、升速过快、转轴热变形不均匀等原因造成。

转子永久性弯曲与临时性弯曲是两种不同的故障，但其故障的机理是相同的。

转子不论发生永久性弯曲还是临时性弯曲，都会产生与质量偏心情况相类似的旋转矢量激振力。

4.油膜涡动和油膜振荡油膜涡动和油膜振荡是滑动轴承中由于油膜的动力学特性而引起的一种自激振动。

旋转机械设备简易诊断方法一、旋转机械运转产生的振动机械振动中包含着从低频到高频各种频率成分的振动，旋转机械运转时产生的振动也是同样的。

轴系异常（包括转子部件）所产生的振动频率特征如下：二、对象设备的选择从效率和效果方面来看，将工厂内所有设备都作为简易诊断对象是不可取的。

从技术方面看，有可以诊断的设备也有不可诊断的设备。

因此选择对象设备时必须充分探讨，选择标准如下：1）与生产直接有关的设备2）虽然是附属设备，但故障引起的破坏性大的设备3）由于故障，有再次损坏可能性的设备4）维修成本高的设备三、检测周期为使机械设备的异常在初期阶段就能被发现，必须对设备进行定期检测，检测周期的长短要视异常程度大小而定。

异常严重的必须缩短检测周期。

这一点非常重要，但是，不看必要性，过分缩短检测周期是不经济的。

决定检测周期时必须注意：·设备过去的异常履历和发生异常的周期·设备的劣化速度对过去有异常履历的设备，检测周期应为发生周期的1/10以下。

而象磨损故障这一类劣化是慢慢进行的设备，检测周期即使长一点也是足够的。

但是对于高速旋转体，故障一旦产生立即会导致故障的设备，希望每天检测或在线监测。

以下是各类设备的标准检测周期（是一个基本周期），如检测数据变化加剧或达到判定基准的注意区域时，必须缩短检测周期。

一般情况下，轴承劣化初期，劣化是慢慢进展的，这时如不作适当处置，劣化就会激烈进展，因此，对轴承来说，检测周期应比其它设备或部件短，尽可能每天检测较放心。

另外，检测周期不应固定不变。

如果，检测值同判定基准对照处在很正常状态时，则周期可固定不变，但当进入注意区域时，检测周期应缩短，这一点很重要。

四、检测诊断点：检测点最好是在轴承壳体部位，应选择探头与机械接触良好。

刚性高的部位作为测点，测低频振动时，三个方向都测（轴向、水平、垂直），一般轴向和水平向都在轴心同高度测。

要求在三个方向测是因为各种故障引起的振动发生在不同的方向上。

旋转机械故障诊断旋转机械故障指的是各种旋转设备在使用中出现的故障，例如电机、风扇、泵等。

为了确保机械设备的正常运转，需要及时检修旋转机械故障。

本文介绍了旋转机械故障的基本知识和常见故障处理方法。

旋转机械故障的基本知识旋转机械故障包括机械故障和电气故障两种。

机械故障主要指机械部分的损坏，例如轴承损坏、磨损、过热等；电气故障主要指电路部分的故障，例如电机烧毁、线路短路等。

为了保障机械设备的安全运行，需要及时检查机械设备中存在的故障并进行有效的处理。

常见的旋转机械故障1. 轴承故障轴承故障是旋转机械故障中最常见的一种故障。

轴承损坏的原因有很多，例如使用时间过长、润滑脂不足、使用温度过高等。

轴承受到过大的负荷或不正确的安装方式也会导致轴承故障。

轴承故障通常会导致机械设备的振动、噪音和温度升高等现象。

轴承故障的处理方法一般包括更换轴承、加强润滑等。

在更换轴承时，需要选择与原轴承参数相同的新轴承，并且必须正确安装、调整轴承预紧力和润滑方式。

2. 汽蚀汽蚀是液体在高速旋转设备内形成的气蚀现象。

汽蚀会导致机械设备的泵体、叶轮、轴承等部件受到损坏。

汽蚀的主要原因是设计不合理、液位过低、磨损等。

汽蚀的处理方法一般包括更换设备、改善设计、加大进口直管长度等。

在更换设备时，需要选择与原设备相同参数的新设备，并且必须正确安装。

3. 电气故障电气故障主要包括电机烧蚀、电路短路、线路老化等。

电气故障通常会造成设备的停止运转，需要及时检查机械设备中电气部分的故障。

电气故障的处理方法一般包括更换电机、修复电路等。

在更换电机时，需要选择与原电机参数相同的新电机，并且必须正确安装并接好电源。

检修旋转机械设备的步骤1. 确定故障部位在进行旋转机械设备的检修时，需要先确定故障部位。

通过观察、听到故障声音和故障所引起的振动等现象，可以初步判断故障部位。

2. 检查机械设备检查机械设备包括拆卸、清洁机械部件和更换损坏部件等。

在拆卸时，需要根据机械设备的结构图和工作原理，按照规范的步骤拆卸。

旋转机械故障诊断旋转机械故障诊断旋转机械是指依靠转⼦旋转运动进⾏⼯作的机器，在结构上必须具备最基本的转⼦、轴承等零部件。

典型的旋转机械：各类离⼼泵、轴流泵、离⼼式和轴流式风机、汽轮机、涡轮发动机、电动机、离⼼机等。

⽤途：1、在⼤型化⼯、⽯化、压缩电⼒和钢铁等部门，某些⼤型旋转机械属于⽣产中的关键设备2、炼油⼚催化⼯段的三机组或四机组3、⼤化肥装置中的四⼤机组或五⼤机组4、⼄烯装置中的三⼤机组5、电⼒⾏业的汽轮发电机、泵和⽔轮机组6、钢铁部门的⾼炉风机和轧钢机组旋转机械可能出现的故障类型：1、转⼦不平衡故障2、转⼦不对中故障3、转轴弯曲故障4、转轴横向裂纹的故障5、连接松动故障6、碰摩故障7、喘振转⼦的不平衡振动机理及特性：旋转机械的转⼦由于受材料的质量分布、加⼯误差、装配因素以及运动中的冲蚀和沉积等因素的影响，致使其质量中⼼与旋转中⼼存在⼀定程度的偏⼼距。

偏⼼距较⼤时，静态下，所产⽣的偏⼼⼒矩⼤于摩擦阻⼒距，表现为某⼀点始终恢复到⽔平放置的转⼦下部，其偏⼼⼒矩⼩于摩擦阻⼒距的区域内，称之为静不平衡。

偏⼼距较⼩时，不能表现出静不平衡的特征，但是在转⼦旋转时，表现为⼀个与转动频率同步的离⼼⼒⽮量，离⼼⼒F=Mew2,从⽽激发转⼦的振动。

这种现象称之为动不平衡。

静不平衡的转⼦，由于偏⼼距e较⼤，表现出更为强烈的动不平衡振动。

虽然做不到质量中⼼与旋转中⼼绝对重合，但为了设备的安全运⾏，必须将偏⼼所激发的振动幅度控制在许可范围内。

1、不平衡故障的信号特征1）时域波形为近似的等福正弦波。

2）轴⼼轨迹为⽐较稳定的圆或椭圆，这是因为轴承座及基础的⽔平刚度与垂直刚度不同所造成。

3）频谱图上转⼦转动频率处的振幅。

4）在三维全息图中，转动频率的振幅椭圆较⼤，其他成分较⼩。

2、敏感参数特征1）振幅随转速变化明显，这是因为，激振⼒与⾓速度w是指数关系。

2）当转⼦上得部件破损时，振幅突然变⼤。

例如，某烧结⼚抽风机转⼦焊接的合⾦耐磨层突然脱落，造成振幅突然增⼤。

机械故障诊断技术4_旋转机械故障诊断随着机械制造业的不断发展，机械故障的诊断技术也越来越重要。

特别是对于旋转机械故障的诊断技术，更是需要不断探索和研究，因为这种机械往往出现的故障比较复杂。

在这篇文章中，我们将介绍旋转机械故障诊断的方法和技术，希望能够为读者们的工作提供一些参考。

旋转机械故障的分类和诊断旋转机械故障的种类有很多，比如传动轴承故障、机械紧固件松动、机械部件磨损等。

因此，我们需要对这些故障进行分类，以便更好地进行诊断。

传动轴承故障传动轴承故障是旋转机械故障中比较普遍的一种，主要表现为轴承过热、振动和噪声等，可能导致轴承损坏或者整个机械系统瘫痪。

传动轴承故障的诊断方法主要有以下几种：1.直接观察：通过观察轴承在运转时发生的异常行为，如温度升高、振动、噪音等，来判断轴承是否正常。

2.聆听声音：通过听轴承的声音，来判断轴承是否存在异常。

如果轴承发出一些不寻常的声音，比如咔嚓声或者咬合声，那么很有可能是轴承出现了问题。

3.振动分析：通过采用振动分析仪等设备，对轴承的振动进行监测和分析，找出轴承可能存在的问题。

机械紧固件松动机械紧固件松动是旋转机械故障中比较常见的一种，主要表现为噪声、振动和杂乱的机器运转。

如果机械紧固件发生松动，可能会导致机器的其他部分出现问题，同时也增加了机器的能耗。

对于机械紧固件松动故障的诊断方法可以采用以下几种：1.直接观察：通过观察机械紧固件的紧固情况，来判断是否松动或者脱落。

2.震动分析：通过震动分析仪等设备，对机械运转时的振动进行监测和分析，找到可能存在松动的机械紧固件。

机械部件磨损机械部件磨损是旋转机械故障中比较常见的一种，主要表现为噪声和振动等，可能导致机械部件寿命减少。

对于机械部件磨损故障的诊断方法可以采用以下几种：1.直接观察：通过观察机械部件的磨损情况，如磨损程度和磨损位置，来判断机械部件是否需要更换。

2.震动分析：通过震动分析仪等设备，对机械运转时的振动进行监测和分析，找到可能存在磨损的机械部件。
