设备状态监测与故障诊断技术第5章-旋转机械故障诊断技术

第5章旋转机械常见故障诊断分析案例积累典型设备诊断案例在设备监测诊断工作中具有重要作用。

首先它为设备诊断理论提供支撑。

常见的设备故障有成熟的理论基础，一个成功的案例通常是诊断理论在现场正确应用和诊断人员长期实践的结果。

典型诊断案例具有强大的说服力，一次成功而关键的诊断足可以改变某些人根深蒂固的传统观念，对现场推广设备诊断技术具有重要意义。

其次它为理论研究提供素材。

在医学上，由典型的特例研究发现病理或重大理论的案例很多。

设备故障的情形多种多样，现场疑难杂症还比较多，有许多故障很难用现有理论解释，只能作为诊断经验看待，这种经验有没有通用参考价值，需要在理论上进行说明。

另外，有许多案例无法在试验室模拟，而它们在不同的现场又常常出现，因此典型案例为同行提供了宝贵经验和经过证实的分析方法。

诊断人员可以参考相似案例的解决方案解决新的问题，提供快速的决策维护支持，并为基于案例的推理方法提供数据基础。

典型案例分析的重要性还表现在它是监测诊断人员快速成长的捷径。

目前实用的振动诊断方法、技术和诊断仪器已经相当完善，而许多企业在诊断技术推广应用方面存在困难除了思想观念方面的原因外，更主要的原因是缺乏专业人才。

研究案例的一般做法是，从新安装设备或刚检修好的设备开始，可以选择重点或典型设备进行监测，根据不同设备制定不同的监测方案和监控参数，定期测试设备的振动，包括各种幅值、振动波形和频谱等。

如果设备出现劣化迹象或异常，要缩短监测周期，倍加留心振动波形和频谱的变化，注意新出现的谱线及其幅值的变化，在检修之前做出故障原因的判断。

设备检修时要到现场，了解第一手资料，全程跟踪设备拆检情况，掌握设备参数（如轴承型号，必要时测量有关尺寸、齿轮齿数、叶片数、密封结构、联轴器和滑动轴承形式等），做好检修记录（有时需要拍照记录），比较自己的判断对在哪里，错在哪里，进行完善的技术总结。

几个过程下来，水平自然有很大提高。

总之，添置几件诊断仪器是很容易的事，诊断成果和效益的产生不是一朝一夕的事，需要柞大量艰苦、细致的工作，长期积累设备的状态数据，对此应有应清醒地认识。

旋转机械故障诊断技术的研究与应用旋转机械是指在运转过程中部分或全部的部件都会作旋转运动的机械。

因其广泛应用于各种重要设备中，如汽车、火车、飞机、电站发电机组、造船、机床等领域，因此旋转机械的故障诊断技术一直是工业领域研究的重点之一。

本文将介绍旋转机械故障诊断技术的研究和应用。

一、背景旋转机械是在运转过程中部分或全部的部件都会作旋转运动的机械。

如汽车的发动机、齿轮机构、橡胶轮胎等；火车的机车、机械部件、制动器等；飞机的发动机、减速器等；发电机组的转子、转子轴承、电机配件等；机床的主轴、轴承等。

这些机械的失效会对安全生产带来巨大的威胁，因此旋转机械故障诊断技术具有重要的意义。

二、研究内容旋转机械故障诊断技术包括机械故障的检测、诊断和预测。

其中检测是指对旋转机械工作状态进行监测和记录，通过标准化数据部件，对旋转机械性能参数进行实时跟踪和分析。

诊断是指在检测的基础上，根据检测数据和故障特征，确定故障原因和位置。

预测是指通过对旋转机械的工作状态进行长期、连续的监测，预测故障的发生和发展趋势，对未来的维护进行有效的规划和安排。

1. 诊断方法旋转机械故障诊断技术主要分为两大类，一类是基于信号处理和模式识别算法的故障诊断技术，另一类是基于震动谱分析和失效模式分析的故障诊断技术。

基于信号处理和模式识别算法的故障诊断技术主要是通过对旋转机械的感应信号进行分析和处理，对故障进行判别和诊断。

常见的信号处理方法包括小波分析、快速傅里叶变换等，常见的模式识别算法有神经网络、支持向量机、决策树等。

基于震动谱分析和失效模式分析的故障诊断技术主要是通过对旋转机械产生的振动信号进行分析和处理，对故障进行判别和诊断。

该方法具有可靠性高、适用范围广的优点，常用的分析工具有FFT分析、包络分析等。

2. 应用前景旋转机械故障诊断技术在工业领域的应用前景非常广阔，可以用于石油、化工、电力、机械等领域。

在能源领域，旋转机械故障诊断技术可以用于汽轮机、风电、锅炉等设备的维护和监测。

设备状态监测与设备故障诊断技术第一章：绪论第一节：什么是设备诊断技术机械设备状态监测与故障诊断是同一学科的两个不同层次，它们既有联系又有区别，为了方便起见统称为机械设备故障诊断。

机械设备故障诊断是识别机械设备（机器或机组）运行状态的一门综合应用科学和技术，它主要研究机械设备运行状态的变化在诊断信息中的反映。

具体来说，就是通过测取设备运行的状态信号，并结合其历史状况对所测取的信号进行处理、分析、提取特征，从而定量诊断（识别）机械设备及其零部件的运行状态（正常、异常、故障），再进一步预测设备未来的运行状态，最终确定需要采取何种必要的措施来保证机械设备取得最优的运行效果。

主要内容包括对机械设备运行状态的监测、诊断（识别）和预测三个方面。

其中，状态监测也被称为简易诊断，一般是通过测定设备的某些较为单一的特征参数（如：振动、温度、压力等）来检查设备运行状态，再根据特征参数值与门限值之间的关系来确定设备当前是处于正常、异常还是故障状态。

如果对设备进行定期或连续的状态监测，就可以获得设备运行状态变化的趋势和规律，据此就可以预报设备的未来运行发展趋势，也就是人们常说的趋势分析。

诊断（识别）则不仅要掌握设备的运行状态和发展趋势，更重要的是查找产生故障的原因，识别、判断故障的严重程度，为科学检修指明方向，这就是人们常说的精密诊断，设备状态监测与设备故障诊断可以从以下两个方面来理解。

1.设备状态监测以监测设备振动发展趋势为手段的设备运行状态预报技术。

2.设备故障诊断以分析设备振动主要特征为手段的设备运行故障诊断技术。

设备故障诊断技术是以设备为对象，采用多种现代化科学成果而形成的一门综合性学科。

它涉及了传感器技术、信息采集技术、信息处理技术、识别理论、预报决策、计算机诊断技术及有关机械设备的专业技术与理论。

第二节：故障诊断的目的机械设备故障诊断的根本目的就是要保证设备的安全、可靠和高效、经济地运行，具体来说就是：1．及时、正确、有效地对设备的各种异常状态和故障状态作出诊断，预防或消除故障；同时对设备的运行维护进行必要的指导。

设备故障诊断与维修(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《设备故障诊断与维修》学习提纲第一章绪论掌握设备故障诊断的意义、目的、任务及其发展概况，熟悉设备故障诊断的概念、意义和目的，熟悉状态监测和故障诊断的任务，了解设备故障诊断技术的发展概况。

1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作的三项基础技术。

2、设备故障诊断是指在设备运行中或在基本不拆卸的情况下，通过各种手段，掌握设备运行状态，判定产生故障的部位和原因，并预测、预报设备未来的状态，从而找出对策的一门技术。

3、设备故障诊断既要保证设备的安全可靠运行，又要获取更大的经济效益和社会效益。

4、设备故障诊断的任务是监视设备的状态，判断其是否正常；预测和诊断设备的故障并消除故障；指导设备的管理和维修。

5、设备故障诊断技术的发展历程：感性阶段→量化阶段→诊断阶段（故障诊断技术真正作为一门学科）→人工智能和网络化阶段（发展方向）。

第二章设备故障诊断的基本概念了解设备故障诊断的一些基本概念和基本方法，明确设备故障诊断的重要目标——状态维修。

要求掌握设备与设备故障的基本概念，全面、深入了解设备故障的概念、原因、机理、类型、模式、特性、分析及管理；了解设备故障诊断的基本方法和分类；熟知设备维修方式的发展与状态维修，认识设备故障诊断技术与状态维修的“因果”关系。

1、从系统论的观点，设备是由有限个“元素”，通过元素之间的“联系”，按照一定的规律聚合而构成的。

2、设备的故障，是指系统的构造处于不正常状态，并可导致设备相应的功能失调，致使设备相应行为（输出）超过允许范围，这种不正常状态称为故障状态。

3、理解故障原因、故障机理、故障模式、故障分析等概念。

设备故障具有层次性、传播性、放射性、相关性、延时性、不确定性等基本特性。

4、对故障进行分类的目的是为了弄清不同的故障性质，从而采取相应的诊断方法5、设备故障诊断的基本方法包括传统的故障诊断方法、故障的智能诊断方法和故障诊断的数学方法。

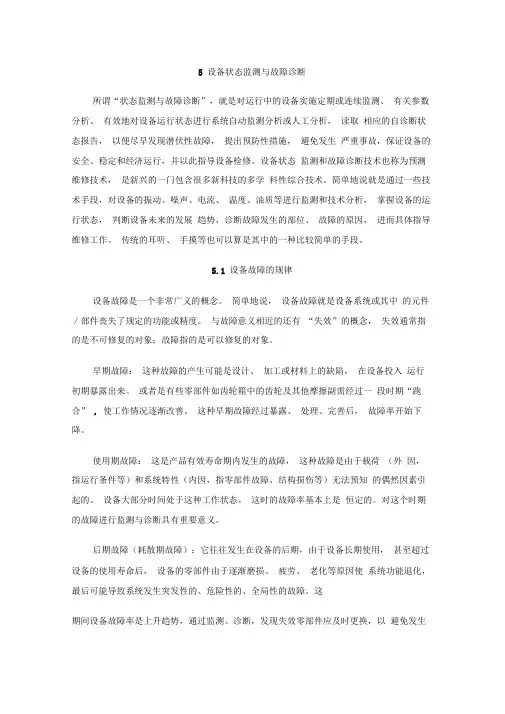

5 设备状态监测与故障诊断所谓“状态监测与故障诊断”，就是对运行中的设备实施定期或连续监测、有关参数分析、有效地对设备运行状态进行系统自动监测分析或人工分析，读取相应的自诊断状态报告，以便尽早发现潜伏性故障，提出预防性措施，避免发生严重事故，保证设备的安全、稳定和经济运行，并以此指导设备检修。

设备状态监测和故障诊断技术也称为预测维修技术，是新兴的一门包含很多新科技的多学科性综合技术。

简单地说就是通过一些技术手段，对设备的振动、噪声、电流、温度、油质等进行监测和技术分析，掌握设备的运行状态，判断设备未来的发展趋势，诊断故障发生的部位、故障的原因，进而具体指导维修工作。

传统的耳听、手摸等也可以算是其中的一种比较简单的手段。

5.1 设备故障的规律设备故障是一个非常广义的概念。

简单地说，设备故障就是设备系统或其中的元件／部件丧失了规定的功能或精度。

与故障意义相近的还有“失效”的概念，失效通常指的是不可修复的对象；故障指的是可以修复的对象。

早期故障：这种故障的产生可能是设计、加工或材料上的缺陷，在设备投入运行初期暴露出来。

或者是有些零部件如齿轮箱中的齿轮及其他摩擦副需经过一段时期“跑合” , 使工作情况逐渐改善。

这种早期故障经过暴露、处理、完善后，故障率开始下降。

使用期故障：这是产品有效寿命期内发生的故障，这种故障是由于载荷（外因，指运行条件等）和系统特性（内因，指零部件故障、结构损伤等）无法预知的偶然因素引起的。

设备大部分时间处于这种工作状态。

这时的故障率基本上是恒定的。

对这个时期的故障进行监测与诊断具有重要意义。

后期故障（耗散期故障）：它往往发生在设备的后期，由于设备长期使用，甚至超过设备的使用寿命后，设备的零部件由于逐渐磨损、疲劳、老化等原因使系统功能退化，最后可能导致系统发生突发性的、危险性的、全局性的故障。

这期间设备故障率是上升趋势，通过监测、诊断，发现失效零部件应及时更换，以避免发生事故。

设备故障的规律可分为以下六种模式。

设备状态监测与故障诊断复习题（后附答案）第一章绪论一、填空1、设备诊断技术、修复技术和已列为我国设备管理和维修工作的3项基础技术。

2、设备故障诊断是指在设备运行中或在基本的情况下，通过各种手段，掌握设备运行状态，判定，并预测、预报设备未来的状态，从而找出对策的一门技术。

3、设备故障诊断既要保证设备的安全可靠运行，又要获取更大的和。

4、的任务是监视设备的状态，判断其是否正常；预测和诊断设备的故障并消除故障；指导设备的管理和维修。

5、设备故障诊断技术的发展历程：感性阶段一量化阶段一诊断阶段(故障诊断技术真正作为一门学科)→(发展方向)。

6、现今设备和已列为我国设备管理和维修的3项基础技术。

7、在中或者在基本不拆卸设备的情况下，通过各种手段进行判断故障的位置等的技术叫做设备故障诊断9、现代设备的发展方向主要分为、连续化、、自动。

8、设备是防止事故和计划外停机的有效手段。

化等。

10、要求加强设备的安全监测和故障诊断的原因主要是大量生产设备的。

11、状态监测主要采用、测量、监测、和判别等方法。

12、通常设备的状态可以分为、和3种。

13、设备的整体或局部没有缺陷，或虽有缺陷但其性能仍在允许的限度以内称为设备的。

14、指缺陷已有一定程度的扩展，使设备发生一定的程度变化，设备性能已经劣化，但仍能的状态。

15、故障状态指已较大下降，不能维持正常工作的状态。

16、故从其表现障状态上分为、、17、设备已有故障萌芽并有进一步发展趋势的状态称为故障的。

18、设备出现“尚可勉强带病”运行的状态称为。

19、设备由于某种原因瞬间发生的故障称为。

20、通常故障的报警信号用。

21、故障诊断中一般用绿灯表示，黄灯表示，红灯表示。

22、设备状态演变的过程中应有，以便事后分析事故原因。

23、设备的运行历史主要包括和曾发生过的等。

24、设备故障诊断技术的发展历程为、量化阶段、诊断阶段、。

25、设备故障诊断既要保证，又要获取更大的和。

26、已列为我国设备管理和维修工作的3项基础技术的是技术、技术和技术。
