UML系统建模--图书馆图书管理系统实验使用UML进行系统建模一．实验目的针对指定软件系统的需求进行分析和设计；使用Microsoft Visio软件，绘制UML图。

二．实验设备计算机、Microsoft Visio软件。

三．实验内容及步骤图书馆图书管理系统的域描述如下：在图书管理系统中，要为每个借阅者建立一个账户，并给借阅者发放借阅卡（借阅卡可以提供借阅卡号、借阅者名），账户中存储借阅者的个人信息、借阅信息以及预定信息。

持有借阅卡的借阅者可以借阅书刊、返还书刊、查询书刊信息、预定书刊并取消预定，但这些操作都是通过图书管理员进行的，也即借阅者不直接与系统交互，而是图书管理员充当借阅者的代理与系统交互。

在借阅书刊时，需要输入所借阅的书刊名，书刊的ISBN/ISSN号，然后输入借阅者的图书卡号和借阅者名，完成后提交所填表格，系统验证借阅者是否有效（在系统中存在账户），若有效，借阅请求被接受，系统查询数据库系统，看借阅者所借阅的书刊是否存在，若存在，则借阅者可借出书刊，建立并在系统中存储借阅记录。

借阅者还书后，删除关于所还书刊的借阅记录。

如果借阅者所借的书刊已被借出，借阅者还可预定该书刊，一旦借阅者预定的书刊可以获得，就将书刊直接寄给预定人（为了简化系统，预定书刊可获得时就不通知借阅者了）。

另外，为了简化系统，也不考虑书刊的最长借阅期限，假设借阅者可以无限期地保存所借阅的书刊。

对上述图书管理系统的域描述进行分析，可以获得如下功能性需求：（1）借阅者持有借阅卡（借阅者名和借阅卡号）；（2）图书管理员作为借阅者的代理借书；（3）图书管理员作为借阅者的代理预定书刊；（4）图书管理员作为借阅者的代理取消预定；（5）图书管理员作为借阅者的代理还书；（6）图书管理员可以创建新的借阅者账户；（7）图书管理员可以修改借阅者的账户信息；（8）图书管理员可以删除已存在的借阅者账户；（9）图书管理员可以添加新书刊种类；（10）图书管理员可以修改书刊种类信息；（11）图书管理员可以删除系统中的书刊种类；（12）图书管理员可以在系统中添加书刊信息；（13）图书管理员可以编辑书刊信息；（14）图书管理员可以删除书刊信息；对上述系统进行建模，按照下列要求完成实验报告：1.进行需求分析：识别参与者，识别用例，画出用例图；使用“用例说明书”对每个用例进行描述。

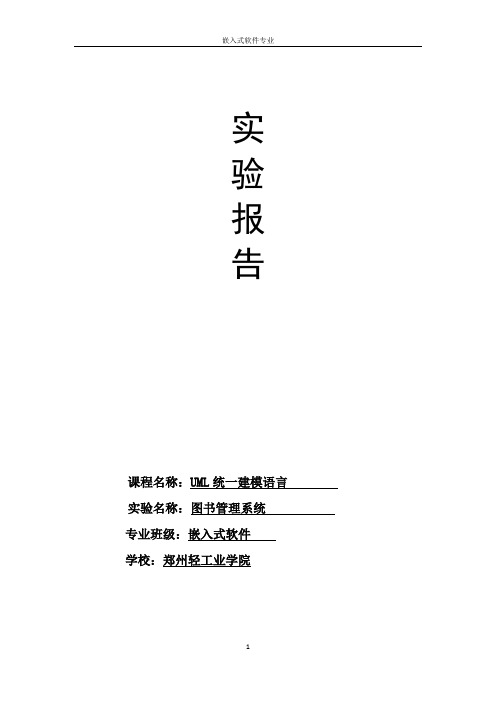

实验报告课程名称：UML统一建模语言实验名称：图书管理系统专业班级：嵌入式软件学校：郑州轻工业学院实验一用例图[实验目的和要求]1、熟悉UML建模工具Rational Rose的基本菜单及操作。

2、掌握UML的可见性规则和构造型的作用。

3、掌握用例的概念；掌握UML用例图的组成及作用。

4、掌握用例与用例之间的各种关系。

[实验内容和步骤]1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。

2、认识各种UML关系及可见性符号，并用工具表示出来。

➢用例图包含6个元素，分别是：参与者、用例、关联关系、包含关系、扩展关系以及泛化关系。

参与者用人形图标表示，用例图用椭圆形符号表示，连线表示它们之间的关系。

➢用例图显示多个外部参与者以及他们与系统提供的用例之间的连接。

通过用例建模可以对外部的角色以及他们所需要的系统功能建模。

用例图用于系统分析阶段。

➢用例是系统参与者与系统在交互过程中所需要完成的事务。

➢该实验确定参与者是图书管理员和读者，还要分析系统所涉及的问题领域和系统运行的主要任务。

根据系统的需求分析可确定：作为一个图书管理系统，要实现图书管理，读者可以查询借书情况、查询节目（预定图书、取消预订）；对于图书管理员来说，系统维护操作主要包括：借出图书、归还图书（逾期罚款）、维护图书、维护读者信息,包含关系的图标按钮应用虚线箭头。

截图如下：实验二类对象模型的建立[实验目的和要求]１、掌握对象的概念，对象的表示方法，掌握类与对象的关系。

２、掌握类与类之间的各种关系代表的含义及表示方法。

[实验内容和步骤]１、什么是对象，对象的三大特征是什么？UML中对象的表示方法有哪些？2、简述类的定义，以及类的三要素。

3、类的属性和方法的可见性有哪些？UML中如何表示？➢对象代表一个单独的，可确认的物体、单元或实体，它可以是具体的也可以是抽象的，在问题领域里有确切定义的角色。

换句话说,对象是边界非常清楚的任何事物。

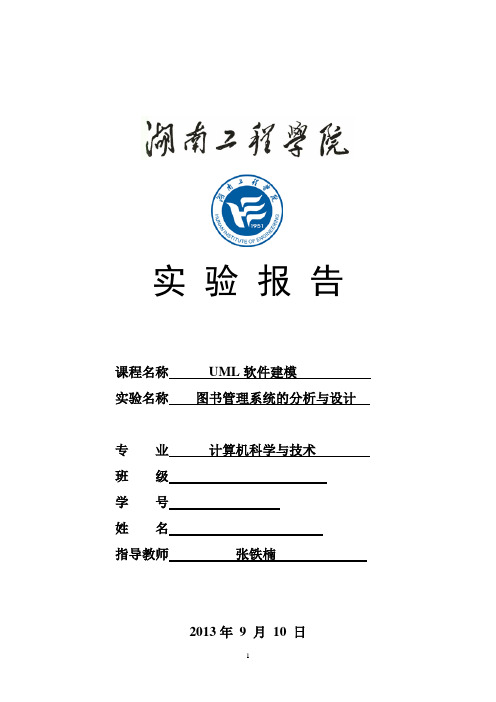

实验报告课程名称UML软件建模实验名称图书管理系统的分析与设计专业计算机科学与技术班级学号姓名指导教师张铁楠2013年9 月10 日前言面向对象系统分析与设计课程是计算机科学与技术本科专业（软件方向）的一门重要的专业课。

通过本课程的学习，使学生在已有的计算机软硬件基础知识、程序设计知识、数据库和网络通信知识的基础上系统掌握面向对象系统分析与设计的基本方法和技术，并具有针对特定环境下的应用问题进行信息系统开发(包括系统分析、设计与实现)的能力。

通过学习本课程学生可以理解和掌握面向对象系统的分析和设计的方法和分步过程、掌握面向对象系统分析和设计的建模标准UML语言，能够利用Rational Rose（或Microsoft Viso）软件以某一信息系统为例进行系统分析和设计。

本课程主要介绍系统原理的基本概念、系统开发过程RUP、对面向对象分析和面向对象设计的方法、对面向对象分析和设计的建模标准UML等内容。

通过本课程的学习，学生掌握的知识、内容及掌握的程度要求为：1. 使学生理解面向对象的信息系统的开发过程、系统分析和设计的原则和方法；2. 使学生掌握UML语言的基础知识，以及UML在面向对象的软件系统分析和设计中的应用，并能使用UML工具建立系统模型；3. 使学生掌握在UML系统模型下应用高级语言建立应用系统的方法；4. 通过案例教学和实验，提高学生在应用面向对象技术开发软件方面的动手能力和解决问题的能力，并鼓励创新。

本实验所要求的建模工具为Rational Rose 2003。

本课程拟通过对如下系统进行建模来实现分析与设计。

•图书管理系统•人事信息管理系统•软件项目管理系统•网上商店销售管理系统•教务管理系统实验要求计算机软件建模技术现在越来越广泛的应用于软件工程中。

《面向对象的系统分析与设计》课程实验的目的是为了使学生在课程理论学习的同时，通过在一个实践的环境下，实际学习软件统一建模语言，对软件建模技术有一个初步的了解及认识。

UML系统分析与设计实验报告实验一图书馆系统——借书一．实验目的：学会使用UML来构建软件的面向对象的软件工程，对系统进行不断精化的建模。

这些模型包括用例模型、分析模型、设计模型，然后，我们需要使用具体的计算机语言来建立系统的实现模型。

当然，在整个软件工程中，我们还需要建立系统的测试模型，以保证软件产品的质量。

在具体的实验中更加准确的了解UML的操作平台。

二．实验内容：利用UML做一个图书馆借书系统的建模。

三．实验步骤：名称：借书”。

说明：学生在图书馆挑选好需要的图书后，通过图书管理员把书借回去。

参与者：学生，图书管理员频率：每天可能会有很多次。

最繁忙的情况是，借书的人非常多，按照现在的速度，大约每分钟完成一个人的结束工作。

前置条件：无后置条件：修改所借出的图书的剩余数量。

假设：借书者总是从图书馆找到书，然后才能拿书办理借书手续，因此，总是有足够的书可以出借。

基本操作流程：借书成功。

1）学生将所借图书和借书证交给图书管理员2）图书管理员将学生借书证号码和所借图书输入系统3）系统校对借书信息，比对该学生以往借书情况和当前借书情况，如果不存在不允许借书的情况，则记录借书交易的信息，并且修改相应的馆藏图书的数量信息。

4）如果该学生已经预订了这本图书，则撤销该预定。

5）报告交易成功。

可选操作流程：所借图书超出最大借书数量。

1）学生将所借图书和借书证交给图书管理员2）图书管理员将学生借书证号码和所借图书输入系统3）系统校对借书信息，比对该学生以往借书情况和当前借书情况，发现已超出最大借书数量，则停止当前交易，并且提示用户错误原因。

4）图书管理员可以应学生的意见，减少借书数量，并重新提交系统。

流程活动图：见图一。

借书活动图分析模型分析模型是从开发者的角度来描述问题。

用例模型的主要工作是描述现实世界的业务流程，而很少会涉及系统的概念。

分析，则是从系统的角度来来看待软件应该为用户提供的服务。

同样，同设计不同的是，分析仍然停留在“做什么”的层次，。

UML实验报告《面向对象与UML》实验报告实验一UML建模基础一、实验目的1.熟悉UML建模工具Rational rose的可视化环境。

2.掌握利用Rational rose进行建模的步骤。

二、实验内容1.熟悉Rational rose建模环境2.建模基本步骤退出系统用例编号：UC01用例名称：登陆系统简要说明：成功打开服务器，并登陆系统主要参与者：学生前置条件：学生成功打开服务器后置条件：成功登陆系统基本事件流：1.输入帐号2.输入密码3.点击确认键系统校验4.系统确认，学生成功登陆系统扩展事件流：3a.系统校验失败，系统提示重新输入帐号密码或放弃登陆系统3a1)学生重新输入帐号密码转到第4步3a2)放弃登陆，终止操作用例编号：UC02用例名称：成绩查询简要说明：完成查询成绩信息参与者：学生前置条件：学生成功登陆系统后置条件：成功查询到成绩基本事件流：1.学生向系统发出查询成绩请求2.选择要查询的科目，系统校验3.成功查询到成绩信息扩展事件流：2a.系统校验失败，系统提示重新选择输入科目信息或放弃查询2a1)学生重新输入科目信息，转到第三步2a2)放弃查询，终止操作用例编号：UC03用例名称：退出系统简要说明：完成退出系统操作主要参与者：学生前置条件：学生已成功登陆系统后置条件：学生成功退出系统基本事件流：1.点击退出系统按钮2.成功退出系统用例编号：UC05用例名称：找回系统密码简要说明：完成找回密码功能参与者：学生前置条件：成功打开服务器，密码丢失后置条件：成功找回密码基本事件流：1.点击找回密码按钮2.输入新密码3.重新输入新密码，系统校验4.系统完成校验，密码成功找回扩展事件流：3a.系统校验失败，系统提示两次输入密码不符，请重新输入。

转到步骤4。

3.结合日常生活中实际使用的系统，模仿2中的用例模型绘制用例图，并保存模型，熟悉利用Rational rose的建模过程，要求绘制的用例图中用例与2中的用例图不相同。

UML实验报告班级：软件0841姓名：张文成学号：081842173实验内容：用例建模、分析建模、设计建模（1）、设计建模（2）实验一：用例建模[实验目的]〃掌握客户需求分析的方法和步骤〃了解以用例驱动的软件开发方法〃识别并编写用例〃掌握用Rose 进行用例建模的具体方法和步骤[实验内容]要求学生根据周围的实际情况，自选一个小型应用项目，分析业务需求，识别并编写用例、绘制用例图以理解系统需求。

亦可采用教师指定的“企业综合信息管理系统”中的“进销存管理子系统”[实验原理和步骤]建模原理：(1) 需求获取。

以任务和客户为中心，通过会议、面谈等手段对客户需求进行调研，获得系统目标、范围和功能要求的初步说明。

(2) 用例分析。

确定用例，同时采用分层思想，对用例的层次级别进行划分（高层用例、子系统级、用户目标级）（3）用例描述。

分层绘制用例图，撰写用例的文字描述（采用单栏格式）。

步骤：（1）需求获取。

自选题目，与相关客户、领域专家等反复商讨，获得系统目标、范围和功能要求的初步说明。

（也可采用教师指定的题目：“企业综合信息管理系统”中的“进销存管理子系统”，但要仔细研读“企业现状”、“系统目标、范围和功能要求”等文字说明）。

（2）用例分析。

确定系统范围和边界、确定参与者、确定用例。

（3）用例描述。

分层绘制用例图、描述用例。

画图原理：采用Rose 软件进行用例建模必须建立在完好的系统用例分析基础之上．只有做好系统用例分析，系统用例建模才能这到预期的效果。

步骤：（1）分层绘制用例图，每层采用“包”进行管理。

（2）以“企业综合信息管理系统” -> “进销存管理”子系统-> “销售管理” -> “合同管理” ->“收款单处理”为主线，完成附录2 中的操作过程（亦可选择“企业综合信息管理系统” -> “进销存管理”子系统-> “库存管理” -> “原材料出库” ->“领料单处理”主线）[ 实验结果]实验2 分析建模[ 实验目的](1) 理解面向对象系统分析和对象类建模(概念建模)的概念(2)了解和掌握面向对象系统分析的方法和步骤(3)了解和掌握寻找待开发系统中类(概念)的方法和技巧(4) 掌握使用ROSE 绘制概念模型的方法[ 实验内容]在用例分析的基础上，选择第一个迭代周期打算开发的用例，建立相关的概念模型。

本科实验报告课程名称：计算机网络______________实验项目：计算机网络__________实验地点：____________________________________ 专业班级：_______________ 学号： _______________ 学生姓名：______________________________指导教师：____________________________1. 实验准备：熟悉 UML建模环境2. 实验一用例图3. 实验二类图4. 实验三顺序图及通信图5. 实验四活动图、状态图、组件图及部署图实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。

二、实验要求1结合工具StartUML，熟悉UML用例图的模型元素。

2•使用StartUML工具建模网上书店系统的用例图。

三、实验主要设备：台式或笔记本计算机四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。

网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。

面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。

其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。

有的甚至会在这呆上很长的时间直到把书免费看完。

这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。

而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。

这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。

系统分析员：能谈谈您对网上书店的要求吗？书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。
