标准型穿梭板车技术文件

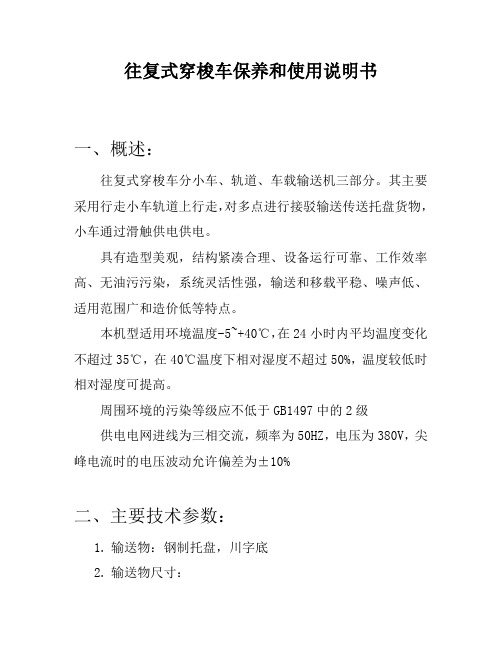

往复式穿梭车保养和使用说明书一、概述：往复式穿梭车分小车、轨道、车载输送机三部分。

其主要采用行走小车轨道上行走，对多点进行接驳输送传送托盘货物，小车通过滑触供电供电。

具有造型美观，结构紧凑合理、设备运行可靠、工作效率高、无油污污染，系统灵活性强，输送和移载平稳、噪声低、适用范围广和造价低等特点。

本机型适用环境温度-5~+40℃，在24小时内平均温度变化不超过35℃，在40℃温度下相对湿度不超过50%，温度较低时相对湿度可提高。

周围环境的污染等级应不低于GB1497中的2级供电电网进线为三相交流，频率为50HZ，电压为380V，尖峰电流时的电压波动允许偏差为±10%二、主要技术参数：1.输送物：钢制托盘，川字底2.输送物尺寸：1200mm（L）*1000mm（W）*875mm（H）3.输送物重量：≤1000kg/PLT4.穿梭车速度：120m/min5.输送速度：12m/min6.输送面基准高：800mm7.输送链条中心距：1000mm8.穿梭车长度：1700mm9.电机功率：3kw，0.75kw三、基本构造与工作原理：往复式穿梭车由地轨组件、车体部件和车载链条机组成。

地轨使用预埋轻轨。

车体使用冷弯型钢、钢板等材料焊接制作，表面喷塑处理，外侧使用钢板包裹。

车载链条机结构和普通链条机结构基本一致，通过支腿上的特制杯脚与穿梭车车体连接固定。

车体上的驱动轴系统带有行走电机，是穿梭车在地轨上行进。

车载链条机完成和相关对接链条之间的托盘输送功能。

四、安装与调试：穿梭车地轨需要现场施工人员根据平面布置图进行安装。

穿梭车在工厂已完成单机的装配工作，在现场已不再需进行单机装配。

现场设备安装应由有资格的专业人员承担，我们建议由我方经过培训和有相当经验的服务工程师参与。

现场设备安装完成后，由于在运输、安装过程可能对已在工厂完成单机装配、调试的设备技术参数有影响，需进行单机检测，是否满足技术要求。

也可根据项目实际需求进行调整。

穿梭车使用维护规范要求
穿梭车的使用维护是非常重要的，从安全的角度出发，全面考虑到使用人员的安全，和车辆搬运物品的实用性是非常重要的，因此，应该遵守穿梭车的使用和维护规范。

穿梭车使用中，要求员工及使用者必须熟悉穿梭车操作技术，及安全指引，并熟悉各项操作规程，及时对机械进行检查，确保其使用安全。

穿梭车在使用前，应先检查车辆，并确保其无明显破损，轮胎气压，制动器，轮辋，行走装置，头灯，车灯，灯信号等都要正常工作，以确保穿梭车的安全使用。

在维护时，应该定期检查穿梭车的状态，对油液，轮胎状况进行定期检查，如有问题应及时维修，确保其状况良好。

此外，应定期对车辆的电气仪表，液压油，蓄电池状况进行检查，并及时更换。

在使用和维护当中，穿梭车司机和相关岗位要定期参加安全培训，熟悉使用仪表，了解安全知识，积极推广安全文化，严格执行安全操作规程，确保穿梭车的安全使用和维护。

穿梭车的安全使用和维护是十分重要的，所以我们要按照相应的规课进行使用和维护，不仅确保车辆性能运行良好，使用人员的安全，而且确保搬运物品的安全，同时也为公司发展贡献力奉献社会。

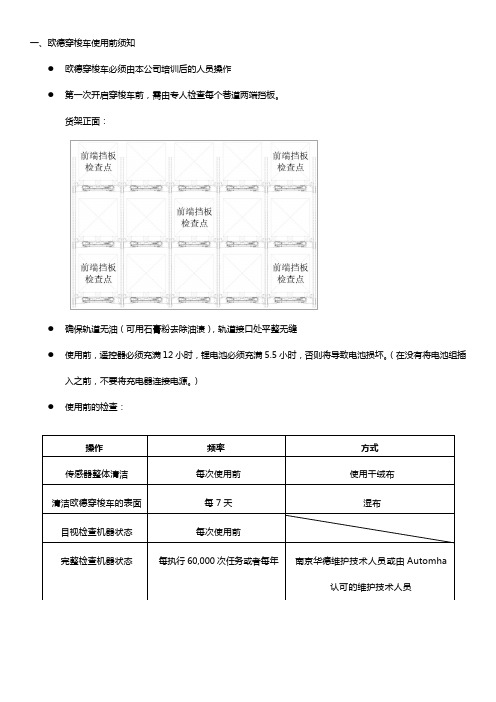

一、欧德穿梭车使用前须知●欧德穿梭车必须由本公司培训后的人员操作●第一次开启穿梭车前，需由专人检查每个巷道两端挡板。

货架正面：●确保轨道无油（可用石膏粉去除油渍），轨道接口处平整无缝●使用前，遥控器必须充满12小时，锂电池必须充满5.5小时，否则将导致电池损坏。

（在没有将电池组插入之前，不要将充电器连接电源。

）●使用前的检查：●当欧德穿梭车在工作时，除操作人员外，任何人不得进入工作区域。

●当欧德穿梭车在运行时，禁止任何人进入巷道。

●每两周维修保养：1.清洁托盘传感器2.检查自动防撞减速功能正常3.避免穿梭车身及提升机械的碰撞或破坏4.检查车轮，确保没有金属或木质碎片卡在内轮圈上●每六个月维修保养1.检查变速器链条松紧2.检查电机减速盒3.检查车轮状况4.确认所有传感器运行正常二、欧德穿梭车和叉车操作须知●不正确的叉车操作方式：请不要在前方视线不佳的情况下开动叉车，及反方向开动叉车。

不要使用堆高机来操作欧德穿梭车进行高空存取作业，以避免操作风险。

确保慢速和较大的转弯半径以避免可能发生的事故。

仅当货叉完全进入托盘底部后方可开动叉车或者将托盘提起，以获得较好的稳定性和操作性。

●当操作员将欧德穿梭车放置到巷道前，必须确认巷道内没有人。

●将叉车货叉对准并放入欧德穿梭车的下部，提起穿梭车。

●提起穿梭车的过程中，请注意穿梭车的绿色按钮一端必须面对叉车操作员，然后将其放到货架巷道中。

●叉车和穿梭车操作者必须时刻注意巷道的终端挡板，挡板与穿梭车的最小距离应当是60*70mm,以避免所放置的托盘从穿梭车/叉车上翻落，或造成穿梭车的不正常运行。

●冷库型穿梭车使用注意事项：1.冷库型穿梭车使用后不要放置在冷藏温度下，以防止冷凝水对零部件造成损坏2.欧德穿梭车应该一直在冷库中使用，而不能将其从冷库中放到室温环境中，否则会对穿梭车内部的电气元件造成损坏。

当穿梭车在冷库中没有使用时，一定要通电对电子配件保温，使用红盒子。

在冷库中（-30℃）冷藏状态（＞+5℃）常温状态穿梭车一定要置放在此充电作业电池存放温层（开关打开，通电状态）不可进行充电维修工作遥控器存放不可存放遥控器●在紧急情况下，请按下欧德穿梭车上的停止按钮。

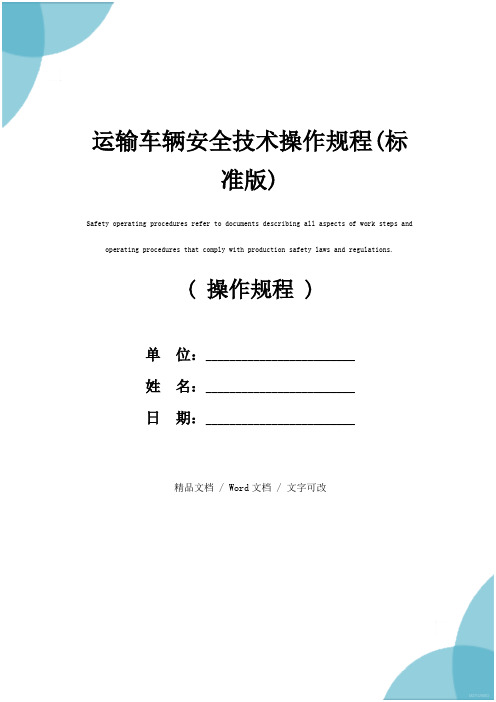

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改运输车辆安全技术操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.运输车辆安全技术操作规程(标准版)1准备工作1.1司机必须持证上岗。

1.2首次使用前，应详细阅读本机使用说明书，掌握原理、性能及操作程序。

1.3检查冷却水、柴油、机油、液压油及各润滑点润滑油脂不得短缺，并预先加满。

2起动2.1起动前，确认变速杆在空档，将钥匙插入点火开关内，踩下离合器，顺时针转至开启位置，起动后松开钥匙。

2.2起动未成功时，可在30秒后再起动，每次起动不得超过5~7秒。

2.3起动后注意检查机油压力、冷却液温度、气压及发电机是否发电，不要猛踏油门，不要长时间怠速运转。

3行驶3.1行驶时要遵守交通规则。

3.2确认气压、机油压力、冷却液温度达到工作要求，同时确定刹车可靠后方可正常行驶。

起车时要将手动阀处于解除位置。

3.3行驶中注意观察机油压力、气压、冷却液温度是否满足要求。

3.4在不必要的情况下，尽可能不要急起动，猛加速和紧急制动。

3.5换当时，要均匀加力，并且要挂到底。

严禁不踩离合器换挡。

3.6下坡时严禁发动机熄火，变速箱挂空挡。

3.7在冰雪路面和雨水路面行使时，严禁高速行驶，避免急加速、急转弯、急制动。

3.8在雨水路面行驶时，雨水可能会进入制动鼓，应不时轻踩制动踏板，以检查制动效果。

3.9必须在车辆完全停稳后才能换入倒档。
