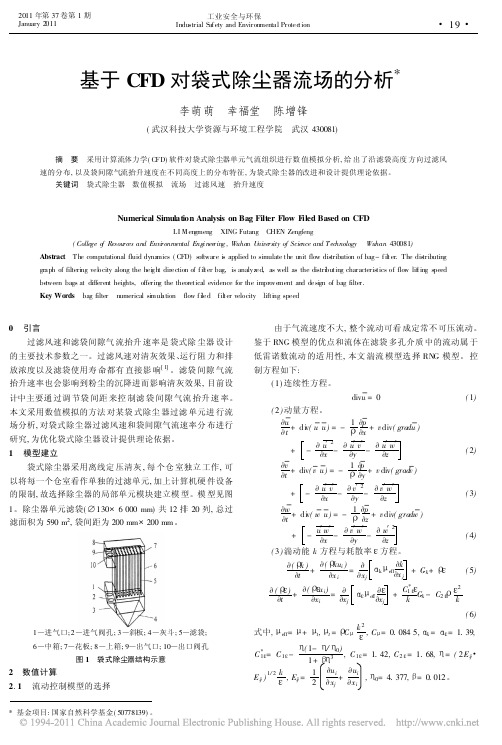

袋式除尘器箱体内部流场的数值模拟
- 格式:pdf
- 大小:1.51 MB
- 文档页数:3
1.一般气流的测定断面选择在每个电场的入口侧且紧靠收尘极板处,因为该断面的气流均布性能代表相应电场的气流流动情况,测定断面与进气烟箱的气流分布板距离应大于孔径的8~10倍,以防穿过孔板的射流影响其测定效果[34]。
通过对电除尘器中气流流动状况的分析可以发现气流穿过分布板后达到稳定的距离约在0.7m~1.0m,故测量断面应设在距离分布板1m左右的地方,测点只要保证在水平方向上每个通道上布设一个、垂直方向上两测点之间的距离不大于1m即可(模型内同比缩小)。
电除尘技术标准里规定进行气流均布测试时,一个测试断面至少要布设个64测点。
对于在一除尘器内串连几个电场的情况,由于第一电场的气流均布性较其它电场差,所以仅测定第一电场入口断面上的气流分布情况即可.2 采用CFD方法对流体流动进行数值模拟,通常包括如下步骤:(1)建立反映工程问题或物理问题本质的数学模型。
具体地说就是要建立反映问题各个量之间关系的微分方程及其相应的定解条件.(2)寻求高效率、高准确度的计算方法,即建立针对控制方程的数值离散化方法,如有限差分法、有限元法、有限体积法等。
(3)编制程序和进行计算。
这部分工作包括网格划分、初始条件和边界条件的输入、控制参数的设定等电除尘器气流均布的评价标准:3气流分布装置:为防止烟尘沉积,静电除尘器入口管道气流速度一般为 10~18m/s,静电除尘器内气体流速仅 0.5~2m/s.气流分布装置的设计原则:1极板上下空间,极板与壳体间的空间,应设阻流板,减少未经电场的气体带走粉尘。
2即第二层分布板的阻力系数比第一层大,这就能使气体分布较均匀多孔板上的圆孔φ 30~80mm分布板若设置在除尘器进出口喇叭管内,为防止烟尘堵塞,在分布板下部和喇叭管底边留有一定间隙,其大小按下式确定。
δ =0 .02h 式中,δ为分布板下部和喇叭管底边间的间隙,h 为工作室的高度.计算:湍动粘度μt可表示成k=0.617 和ε=0.2 的函数,即图片1 图片2图片34计算方法:对于给定的压力场(可以是假定的值,或是上一次迭代计算所得到的结果),求解离散形式的动量方程,得出速度场。
大型电袋复合除尘器均流布置的数值模拟与研究孙超凡;龙新峰;于兴鲁;楼波【摘要】以某电厂600 MW机组电袋复合除尘器为研究对象,使用Pro/E软件,建立了3D模型,采用数值分析方法,重点研究了大型电袋复合除尘器内部的流场分布.模拟过程中,设定布袋的界面为多孔介质阶跃边界条件,电除尘器内部的气流通过改变气流分布板来调整.模拟结果显示,气流分布板设置与否、设置数量及开孔率对电除尘区速度分布有较大影响:在电除尘区的气流分布均匀性最佳时,电除尘区气流平均速度为0.78 m/s,相对均方根为0.279 9,布袋除尘区速度为0.6 m/s:在第3层气流分布板上改进开孔孔径,可有效解决电除尘区第1组灰斗内的涡流现象,从而可提高除尘效率.【期刊名称】《中国电力》【年(卷),期】2013(046)010【总页数】6页(P140-145)【关键词】电袋复合除尘器;气流分布;数值模拟;气流分布板【作者】孙超凡;龙新峰;于兴鲁;楼波【作者单位】广东电网公司电力科学研究院,广东广州510080;华南理工大学,广东广州 510640;广东电网公司电力科学研究院,广东广州510080;华南理工大学,广东广州 510640;华南理工大学,广东广州 510640【正文语种】中文【中图分类】TM621.9;X5130 引言保护环境和可持续发展已成为中国的一项基本国策。
2003年,燃煤锅炉烟尘排放国家标准为50 mg/m3,但按照新颁布的国家标准GB13223—2012《火电厂大气污染物排放标准》,一般地区的燃煤电厂烟尘排放浓度限值为30 mg/m3,重点地区的排放限值为20 mg/m3。
沿海及经济发达地区要求更加严格,如北京地方标准DB11/139—2007《锅炉大气污染物排放标准》对新建燃煤电厂锅炉要求的烟尘排放浓度为10 mg/m3,在用锅炉也不能超过20 mg/m3。
目前,燃煤电厂普遍采用的是静电除尘器,而静电除尘器对微细粒子的捕集能力有限,在上述所列环保标准要求下,通常的四电场或五电场静电除尘器已经无法满足排放要求[1]。
袋式除尘器滤袋内流场的数值模拟及计算葛立新;吕思斌;张飞【摘要】袋式除尘器内部的布袋内的流场非常复杂.借助计算流体动力学CFD软件FLUENT6.3对袋式除尘器布袋内部的流场分布进行了数值模拟,分析了在不同的气流速度、布袋内外不同的压强下滤袋内部的各处速度流场、压强分布等情况.结果表明,入口速度和布袋内外压强差太大,布袋内的流场变得不均匀,不利于滤袋对废气的过滤,模拟结果为袋式除尘器的改进和设计提供了理论依据.【期刊名称】《蚌埠学院学报》【年(卷),期】2013(002)003【总页数】4页(P22-25)【关键词】袋式除尘器;数值模拟;流场【作者】葛立新;吕思斌;张飞【作者单位】蚌埠学院数学与物理系,安徽蚌埠 233030;蚌埠学院数学与物理系,安徽蚌埠 233030;安徽意义环保设备有限公司,安徽蚌埠 233000【正文语种】中文【中图分类】TK050.2袋式除尘设备是治理大气污染的重要设备,广泛应用于煤炭、工业、矿山、火力发电站等锅炉尾气的净化。
袋式除尘器的滤袋是除尘的主要部件,布袋内部的流场分布对静电除尘效果产生重要影响。
滤袋内气流分布不均匀,会使除尘效率降低,严重时甚至引起滤袋破裂[1-3]。
传统的模型试验方法存在着劳动强度大,试验场地受到限制,投入成本高等因素的限制[4],近年来,计算流体力学(Computational Fluid Dynamic,CFD)在流体力学研究领域得到了快速的发展,其中应用较为广泛的是 FLUENT软件[5-7]。
流体流场分布非常复杂,不同的滤袋的形状、入口流速和布袋内外压强差等因素,都会对流体的流场分布产生影响,利用计算机软件的数值计算和仿真技术,模拟出气体流场、压强和速度场的分布,帮助我们了解和研究流体内部规律,为袋式除尘器内部结构的优化设计提供理论依据[8]。
目前,国内外对袋式除尘器的研究主要从整体的角度,分析气流通过除尘室的过程中的流场分布的状况,以布袋为对象的研究较少。
沥青拌和站袋式除尘器内部流场的数值模拟
安海超;杨人凤;李海鹏;林欧
【期刊名称】《筑路机械与施工机械化》
【年(卷),期】2012(029)002
【摘要】通过在三维建模软件Pro/E中建立某3000型沥青拌和站袋式除尘器的实体模型,利用数据交换导入流体力学仿真软件Fluent中,运用有限元理论对带式除尘器内部流场进行了数值模拟,对其中的速度场分布、压力场分布以及迹线图分布进行了分析,可为提高袋式除尘器效率、延长布袋使用寿命提供参考.
【总页数】3页(P45-47)
【作者】安海超;杨人凤;李海鹏;林欧
【作者单位】长安大学道路施工技术与装备教育部重点实验室,陕西西安710064;长安大学道路施工技术与装备教育部重点实验室,陕西西安710064;长安大学道路施工技术与装备教育部重点实验室,陕西西安710064;长安大学道路施工技术与装备教育部重点实验室,陕西西安710064
【正文语种】中文
【中图分类】U415.5
【相关文献】
1.下进风袋式除尘器内部流场的数值模拟 [J], 李少华;宋阳;王铁营;王艳鹏
2.沥青拌和站中袋式除尘器的正确使用与维护 [J], 刘武斌
3.沥青拌和站袋式除尘器内部流场的数值模拟 [J], 安海超;林欧
4.袋式除尘器内部流场数值模拟分析 [J], 张大鹏
5.袋式除尘器内部流场数值模拟研究 [J], 刘影;周天宇;李刚
因版权原因,仅展示原文概要,查看原文内容请购买。
下进风袋式除尘器内部流场的数值模拟
李少华;宋阳;王铁营;王艳鹏
【期刊名称】《东北电力大学学报》
【年(卷),期】2015(000)001
【摘要】采用计算流体力学软件Fluent,通过数值模拟的方法对下进风袋式除尘器的内部流场进行了研究,发现原设计方案存在气流分布不均匀、设备阻力过大等问题,提出了在进气通道内添加导流板的改进措施。
结果表明:在四种不同的工况下,改进后的袋室除尘器内部气流分布更均匀,进出口压力差减小,除尘器各部分均能起到良好的除尘作用,从而有效地减少了滤袋的磨损,提高了除尘效率和运行的稳定性,为袋式除尘器的结构优化设计提供了依据。
【总页数】6页(P12-17)
【作者】李少华;宋阳;王铁营;王艳鹏
【作者单位】东北电力大学能源与动力工程学院,吉林吉林132012;东北电力大学能源与动力工程学院,吉林吉林132012;东北电力大学能源与动力工程学院,吉林吉林132012;华电电力科学研究院,浙江杭州310000
【正文语种】中文
【中图分类】X513
【相关文献】
1.下进风袋式除尘器气流分布特性的数值模拟 [J], 时红梅;郭婷婷
2.下进风式除尘器流动特性的数值模拟研究 [J], 郗元;代岩;王诗阳;母德强
3.袋式除尘器进风结构型式对气流分布影响数值模拟分析 [J], 黄莺;杨彦
4.下进风袋式除尘器内部气固两相流动数值模拟 [J], 高晖;郭烈锦
5.下进风内滤式袋式除尘器流场的模拟与优化 [J], 张哲; 李彩亭; 李珊红
因版权原因,仅展示原文概要,查看原文内容请购买。
下进风袋式除尘器内部流场的数值模拟采用计算流体力学软件Fluent,通过数值模拟的方法对下进风袋式除尘器的内部流场进行了研究,发现原设计方案存在气流分布不均匀、设备阻力过大等问题,提出了在进气通道内添加导流板的改进措施.结果表明:在四种不同的工况下,改进后的袋室除尘器内部气流分布更均匀,进出口压力差减小,除尘器各部分均能起到良好的除尘作用,从而有效地减少了滤袋的磨损,提高了除尘效率和运行的稳定性,为袋式除尘器的结构优化设计提供了依据。
在我国,电力行业是煤炭消耗的最大部门,也是工业粉尘的主要排放部门。
随着国家环保治理力度不断加大,对火电厂烟囱出口烟尘排放浓度要求日益提高,要求治理整改的期限也越发紧迫。
作为电力行业应用最广泛的的除尘设备之一,对袋式除尘器进行优化改造,提高袋式除尘的除尘效率,具有十分重要的现实意义。
袋式是袋式除尘器的执行部分,袋室内的气流分布直接影响到除尘器的工作性能和使用寿命,气流不均易造成袋室内的布袋的破损,影响到袋室内其他滤袋的除尘效率。
袋式除尘设备内部气固两相流动十分复杂,直接对袋式除尘器流场测试非常困难,因而一般选取CFD 技术作为数值模拟的主要分析手段。
近年来,国内外学者针对这方面进行了许多研究。
FraunhoferITWM[20]提出计算流体力学模拟过滤过程的算法。
Croom[20]提出了一些对进气口和导流板进行优化的改进措施,有一定的借鉴意义。
德国INTENSIVFILTER公司[23,24]拥有自己专门的CFD部门利用CFX软件对方案前期预估以及袋式除尘器结构进行改进,在除尘器进口段通过加导流片改善内部气流组织,得到良好效果。
徐文亮等[11]分析了挡板除尘器流场状况,主要分析了前挡板长度和除尘器入口速度两因素对除尘性能的影响,提出了最佳挡板长度,并说明了降低入口速度对除尘器性能优化是有利的。
郑辉等[13]用数值模拟软件对除尘设备进气烟箱放置气流分布板前后气固多相流的分布情况进行了数值模拟,提出了放置气流分布板后的气流分布情况明显优于未放置之前,气流分布较为均匀。
脉冲袋式除尘器喷吹气流的数值模拟袋式除尘器脉冲喷吹的清灰效果是影响设备运行阻力和滤袋使用寿命的主要因素之一. 如图1 所示,含尘气体进入中箱体,经滤袋过滤后洁净气体由上箱体出口排出. 喷吹时,压缩气体由喷嘴高速喷出,诱导喷嘴周边的数倍气体在短时间内进入滤袋,滤袋急剧膨胀、振动,从而使附着在滤料表面的粉尘层剥落[122 ] . 目前有关脉冲喷吹气流及其性能参数优化研究的报道文献不多,设计中对喷吹装置喷吹效果的判断,大多是根据经验,或者通过实物试验进行的[324 ] . 为了更好的了解喷吹气流与滤袋间的作用状况,本文采用计算流体动力学(Comp utational Fluid Dynamics ,简称CFD) 方法,使用Fluent 软件对脉冲喷吹气流的压力分布进行了数值模拟,对于滤袋清灰装置的优化设计具有重要的意义.1 计算模型喷吹气流在滤袋内的流场非常复杂,为了便于建立数值计算模型,对滤袋内外流场进行如下简化:(1) 以单条圆筒滤袋作为研究对象,并将其内外气流假定为不可压缩流体;(2) 在喷嘴出口处,由于喷嘴直径远小于滤袋直径,可以假定喷吹气流速度沿喷嘴径向均匀分布;(3) 常温计算条件,不涉及温度对流场的影响;(4) 不考虑滤袋壁面的纵向位移;(5) 喷吹气流在滤袋内的流场是三维流动问题,喷吹气流沿滤袋长度方向的轴线是对称的,可简化为二维问题.图2 (a) 为单条滤袋喷吹清灰的几何模型,X 为喷吹距离(喷嘴距袋口距离) ,L 为滤袋长度,喷嘴直径d ,D 为计算区域宽度.将引射空间、滤袋内外空间作为计算区域.网格划分时,沿袋口方向网格间距为D/ 20 ,沿滤袋长度方向网格间距为L/ 10.而对于喷嘴出口部分,因其对网格比较敏感,在网格划分时进行了适当的加密,以减小计算误差,提高结算精度. 图2 (b) 为计算区域的网格图,以及喷嘴部分的网格细化图.图2 单条滤袋计算区域Fig. 2 Calculated section of single filter bag2 数值计算方法2. 1 控制微分方程脉冲喷吹气流的流动过程采用的控制方程如下:2. 2 边界条件与初始条件固体壁面包括上箱体壁面、喷管外壁、花板、袋底,其边界条件采用壁面函数法[5 ] . 中箱体壁面采用恒压边界条件,依据压力的大小确定出滤袋的外表面过滤气速. 净气出口采用压力出口边界条件,滤袋采用多孔跳跃边界条件.滤袋介质作为渗流壁,其内部沿半径方向的流动方程由非稳态的Darcy 公式确定[6 ] .式中: v 为气体通过袋壁的径向速度,m/ s ; K 为滤袋壁渗透系数,取决于滤袋和粉尘层的几何结构和化学性质,m2 ;μ为黏性系数,Pa ·s ; p ( t) 为不同时刻的滤袋壁面压力值,Pa ; r 为径向距离,m.该流场的初始化是从恒压面开始初始化,恒压面的压力采用中箱体的压力.脉冲喷吹是一个非稳态的过程,非稳态湍流流场的计算采用SIMPL E 算法[7 ] . 工程上压缩空气的喷吹时间一般设定在80~150 ms 之间,在模拟计算时取100 ms ,求解步长取4/ 1 000 s.3 数值模拟结果3. 1 Φ160 ×6 000 滤袋的模拟滤袋的几何尺寸为直径Φ= 160 mm ,长度L = 6 000 mm. 喷吹时间T = 100 ms ,喷吹距离X = 200mm ,喷嘴d = 26 mm. 实验气包压力为0. 4 MPa ,实验采用的Goyen 淹没式脉冲阀的阻力损失在0. 06~0. 07 MPa之间[829 ] ,模拟时采用的压力为0. 33 MPa (数值模拟是从喷嘴处开始计算) . 由于该实验袋口部分采用了文丘里管,故在模拟时也增加了文丘里管.数值模拟得出滤袋各点的峰值压力曲线,如图3所示. 图中同时给出了文献[10 ] 在相同条件下的实验检测数据.由图3 可以看出,两条曲线基本吻合.在袋口0~0. 3 m 处,由于增加了文丘里管,峰值压力较小,且第二个测试点(0. 3 m处)的压力值有所减少; 而后压力开始上升,在滤袋1m 处达到最大值;随着滤袋长度的增加,压力值不断衰减; 到滤袋中下部,压力有所回升. 在距袋口0~3m 段,两条曲线完全重合,在滤袋中下游部分,模拟值高于实测值.这一偏差主要是因为实验测定与数值模拟的有效喷吹时间和滤袋的渗透系数取值不一致造成的,可以通过调整参数取值来修正.对比结果表明模拟值与实测所得峰值压力曲线基本吻合,滤袋内喷吹气流压力分布可以利用数值模拟的方法来分析.图3 滤袋侧壁峰值压力对比Fig. 3 Comparison of t he peak pressure between t he experimentalvalue and t he numerical calculations3. 2 Φ130 ×6 000 滤袋的模拟圆筒滤袋通常的尺寸为Φ130 、Φ150 、Φ160 mm 等几种,长度一般在5 000~8 000 mm 之间. 其中Φ130 ×6 000 mm的滤袋在工程应用中较多,对于长滤袋不宜加文丘里管,本文选择Φ130 ×6 000 mm 滤袋进行喷吹气流压力场的模拟.图4 脉冲喷吹不同时刻滤袋侧壁压力曲线Fig. 4 Pressure inside a filter bag at different instant s图4 是常温条件下Φ130 ×6 000 mm 的滤袋,在T = 100 ms , X = 200 mm , d = 24 mm , P = 0.2 MPa时脉冲喷吹不同时刻滤袋壁面的模拟结果.从图4 中可以看出,滤袋壁面不同部位达到最大压力值的时间是有差别的. 距袋口越远,达到最大压力值所需的时间越长. 40 ms 左右时,距滤袋口0~1m 处压力值达到最大;喷吹到60 ms 时,距袋口1~3 m 处达到压力最大值;70 ms 左右,袋口压力减小,距袋口3~6 m处滤袋壁面压力达到最大值;而在80 ms ,100ms时滤袋壁面的峰值压力值不断下降.在喷吹过程中,滤袋壁面受到的最大静压值即为峰值压力. 峰值压力是喷吹过程中一个最直观的表现形式,可以通过实验测量获得. 据图4 所示各时刻的压力分布,经计算后得图5所示的滤袋壁面峰值压力曲线. 由图5可见,峰值压力不断上升,距袋口约0. 5 m处出现最大值,随后由于喷吹气流泄漏和运动压力损失,峰值压力开始下降,喷吹气流冲击到封闭的滤袋底部,产生返流,导致滤袋底部的压力值回升.压力上升速率是滤袋壁面的峰值压力与压力从零值上升到峰值所经历的时间的比值.压力上升速率是喷吹效果的一个重要评价指标. 图6 是根据图5 所示的模拟结果得出的滤袋壁面压力上升速率曲线图. 由图6可见,压力上升速率从袋口开始上升,距袋口约0. 5 m 处出现最大值,随袋长的增加,压力上升速率逐渐减小.图5 滤袋侧壁峰值压力Fig. 5 Peak pressure during cleaning at variouslocations inside t he filter bag图6 滤袋最大压力上升速率Fig. 6 Most increscent velocity of pressure at variouslocations inside t he bag4 结论(1) 利用CFD 方法对Φ160 ×6 000 mm滤袋的脉冲喷吹清灰过程进行数值模拟,结果与文献实验测定结果的基本趋势一致,可以采用数值模拟的方法分析滤袋内喷吹气流的压力分布.(2) 由Φ130 ×6 000 mm 滤袋的数值模拟结果可以看出,在设定为100 ms的喷吹时间里,随着喷吹气流向下运动,滤袋壁面依次达到最大压力值. 70 ms以后,尽管还在继续喷吹,但壁面的峰值压力下降,表明延长压缩空气喷吹时间对峰值压力的提高不起作用.(3) 喷吹过程中,滤袋上部受到的峰值压力最大,底部其次,中部最小. 压力上升速率从袋口开始上升,距袋口约0. 5 m处出现最大值,随袋长的增加,压力上升速率逐渐减小.参考文献References[1 ] L ; FFL ER F ,SIEVERT J . Cleaning mechanisms in pulse2jet fabricfilters[J ] . Filt ration & Separation ,1987 ,24 (3/4) :1102113.[2 ] MORRIS W J . Cleaning mechanisms in pulse jet fabric filters[J ] .Filt ration & Separation ,1984 ,21 (1/ 2) :50254.[3 ] 杨复沫. 脉冲袋式除尘器清灰能力的评价方法和手段的试验研究[D] . 武汉:冶金部安全环保研究院,1992.Y AN G Fu2mo. Research of the assessment method on the cleaning ability ofpulse2jet fabric filters [D ] . Wuhan :Metallurgy Department Safety and Environmental Protection ResearchInstitute ,1992.[4 ] 陈隆枢. 脉冲喷吹装置的清灰特性及相关技术[ C]/ / 全国袋式过滤技术研讨会论文集. 2005 ,厦门. ,200322005(12) :2522259.CHEN Long2shu. The characteristic of cleaning and the interrelatedtechnology of pulse2jet equipment [C]/ / Discus2sion Forum Nemoir of Bag Filt ration of China (2005 ,Xiamen) ,2003 - 2005(13) :2522259.[5 ] 陶文铨. 数值传热学[M] . 第2 版. 西安:西安交通大学出版社,1999.TAO Wen2quan. Numerical heat t ransfer [M] . Second Edition. Xi′an : Xi′anJiaotong University Press ,1999.[ 6 ] KUNZ R F ,LA KSHMINARA Y ANA B. Explicit navier2stokes computationof cascade flows using the k2turbulencemodel [J ] . AIAA. 1992 ,30 (1) :13221.[7 ] 佟桂芳,徐德龙,张强,等. 一种新改进的SIMPL E 算法[J ] . 西安建筑科技大学学报:自然科学版,2001 ,33 (3) :2212224.TON G Gui2fang ,XU De2long ,ZHANG Qiang ,et al. A new modification tosimple algorithm[J ] . J . Xi′an Univ. ofArch. & Tech. (Natural Science Edition) ,2001 ,33 (3) : 2212224.[8 ] 李兴华. 脉冲阀性能检测装置的研究[D] . 武汉:武汉安全环保研究院,2002.L I Xing2hua. Study on detection equipment s of diaphragm valveperformance[D] . Wuhan : Wuhan Safety and Envi2ronmental Protection Research Institute ,2002.[9 ] 陈志炜. 大型低压脉冲阀的研究[D] . 武汉: 武汉科技大学,2003.CHEN Zhi2wei. Study on the large2scale and low2pressure diaphragm valve[D] . Wuhan : Wuhan University of Sci2ence and Technology ,2003.[10 ] 田玮. 脉冲喷吹袋式除尘器清灰的研究[D] . 西安: 西安建筑科技大学,2005.TIAN Wei. Study on the cleaning process of pulse2jet fabric filters[D].Xi′an : Xi′an Univ. of Arch. & Tech . ,2005.3Biography :DANG Xiao2qing ,Associate Professor ,Ph. D. ,Xi′an 710055 , P.R. China , Tel :02729 ,Email :dangxq #163.将#换成@com基金项目:国家863 计划项目资助课题(2005AA642010)作者简介:党小庆(19642) ,男,副教授,博士研究生,主要研究方向为大气污染控制技术和设备。
布袋除尘器气流分布板数值模拟分析【摘要】布袋除尘器内部气流分布对除尘器的运行效果及滤袋使用年限起着至关重要的作用,比较不同形式的气流分布板对布袋除尘器内部流场的影响,分析计算结果以便进一步优化布袋除尘器的气流分布板设计参数,优化布袋除尘器的设计。
【关键词】布袋除尘器气流分布板数值模拟前言:布袋除尘器是最早出现的除尘设备之一,也是治理大气污染的高效设备。
近年来,随着过滤材料的快速发展和脉冲清灰等除尘技术的不断改进,布袋除尘器被广泛应用于电力、冶金、机械、有色金属加工、水泥等行业。
布袋除尘器在高温烟气净化方面,包括燃煤锅炉烟气净化和城市垃圾焚烧烟气净化方面都取得了可喜的进展。
在工业生产中,燃煤锅炉和工业炉窑等排放出大量的工业粉尘和烟尘,而布袋除尘器是目前治理该烟尘和粉尘比较有效的技术设备。
布袋除尘器在实际运行过程中也难免出现一些问题,如滤袋容易破损、过滤风速过大、颗粒物在死角沉积等现象,因此,对布袋除尘器的气流组织作进一步的理论研究及模拟分析,进一步优化布袋除尘器的设计参数,改进布袋除尘器的除尘效果。
1 布袋除尘器模型及计算条件1.1除尘器模型基于某电厂布袋除尘器的模型,比较分析不同气流分布板尺寸对布袋除尘器流场的影响,以此作为布袋除尘器的优化依据。
布袋除尘器参数如表1。
表1 布袋除尘器几何参数单位运行参数进口断面尺寸mm9700×7500a×b断面面积F m272.75介质温度t℃80/120平均流速V m/s 2.17/2.29体积流量Q m3/h570000/6000001.2计算条件由于布袋除尘器内部结构比较复杂,为了利于建立模型和方便计算,对其作一些假设和简化:1)将烟气中的细小颗粒和气体的混合物看作是一种均匀介质,在进行计算时,把气固两相流近似简化成具有平均流体特性的单相流处理;2)建立模型时,只考虑袋室入口至除尘器的花板处,不计出口净气箱及布袋除尘器其它部件的影响;3)布袋除尘器滤袋数量庞大,按比例取有限数量的滤袋进行模拟计算;4)比较两种不同尺寸的气流分布板对布袋除尘器内部气流的影响,即非全覆盖型气流分布板和全覆盖型气流分布板。
大型袋式除尘器流场的模拟分析与应用随着我国工业建设的迅猛发展,生产设备日趋大型化和大气污染排放标准的日趋严格,大型袋式除尘器也将越来越多的应用到电力、钢铁、水泥等领域,大型袋式除尘器空间流场形态直接影响除尘设备的净化效率及滤袋寿命。
目前,对除尘器内部流场测试比较困难,主要采用计算流体力学CFD软件进行模拟分析。
大型袋式除尘器结构复杂,滤袋数量多,模拟过程存在建模、网格划分、计算容量空间与时间等要解决的问题,长期以来,主要采用减少过滤面积、简化滤袋形状或局部模拟等方式简化大型袋式除尘器空问流场的计算,实践证明,模型过于简化不利于真实反映大型袋式除尘器的流场特征。
本课题以工程实际大型袋式除尘器整体建立模型,包括2156条φ160×8000mm滤袋,总过滤面积9500m~2,单台处理风量60万m~3/h,分析大型袋式除尘器内部空间流场特征,并在模型的基础上对袋式除尘器的运行阻力、过滤浓度和清灰周期进行研究。
采用冷态实验法模拟工况环境对平板滤料和圆柱形滤袋在清洁和集尘状态下的阻力特性试验,解决模型中滤袋及其表面粉尘负荷这一边界条件的设定问题,并通过调整渗透率和滤层厚度模拟滤袋表面粉尘负荷大小。
同时试验结果表明渗透率不受过滤风速的影响只与滤层厚度有关,而且平板滤料阻力特性测试结果用于圆柱形滤袋边界条件的设定满足工程需要。
流场模拟结果表明:袋底以上空间具有良好的气流组织形式,袋底空间以下则相对紊乱,容易造成高速含尘气流对袋底的冲刷;位于袋室不同位置的滤袋和同一滤袋不同高度的过滤风速差别较大,考虑粉尘负荷的不均匀分布,虽然设计过滤风速lm/min左右,滤袋过滤风速最大值与最小值相差可达10倍以上;花板以下形成局部高压区,一方面造成清灰后袋口以下10~20%处过滤风速偏大,另一方面还会造成花板前后压差测量值偏大。
对袋式除尘器运行阻力、过滤浓度和清灰周期分析得出:袋式除尘器运行阻力与时间的对数关系:ΔP:Kln(t)+B:可在系统允许的前提下,适当延长清灰周期增加除尘器运行阻力的方法代替风阀调节系统风量。
《装备制造技术》2013 年第 9 期!!!!"!"设计与计算" !袋式除尘器流场气流均匀性的数值模拟杨燕珍,温发林(龙岩学院物理与机电工程学院,福建龙岩 364012)摘要:许多袋式除尘器由于结构的原因,往往内部流场的气流分布不均现象比较明显,内部流场气流分布不均,会加剧滤袋的磨损,降低除尘器的除尘效率。
分别对加装与水平面成60°、45°、30°角布置的气流均布板的模型进行模拟,对比分析得出最优方案,为袋式除尘器的结构优化设计提供了依据。
关键词:袋式除尘器;数值模拟;气流均布板中图分类号:X701.2文献标识码:A文章编号:1672-545X(2013)09-0017-02袋式除尘器由于其除尘效率高、结构简单、运行稳定并且可以处理高浓度含烟尘气体等优点,成为应用最广泛的除尘设备之一。
袋式除尘器内部气流分布比较复杂,除尘器钢结构、进气速度和滤袋布置等都会对其产生较大影响。
本文利用计算流体动力学对袋式除尘器内部流场进行数值模拟,提出在进气通道内添加气流均布板的改进措施,但是气流均布板的放置角度的不同对袋式除尘器内部流场的改善程度也不尽相同。
本文分别对加装与水平面成 60°、45°、30°角布置的气流均布板的模型进行模拟,通过对比分析得出最优方案,为袋式除尘器的结构优化设计提供了依据。
1几何模型的建立和数值计算方法1.1模型的假设和简化由于袋式除尘器各个气室内部结构和流场的复杂性,在建模前,对其作以下假设及简化:(1)对除尘器箱体内的烟气进行简化,作单相流进行模拟;(2)在实际中,随着袋式除尘器的运行使用,其滤袋表面的粉尘厚度是不断变化的,在此仅做静态处理,假设粉尘厚度一定;(3)假设滤袋在过滤过程中不考虑形变,将滤袋以圆柱面来表示;(4)假设模型气体参数为常温下的空气参数;(5)假设除尘器进气口的气流速度是均匀的。
