第四章第五节 布袋式除尘器

第四章第五节 布袋式除尘器

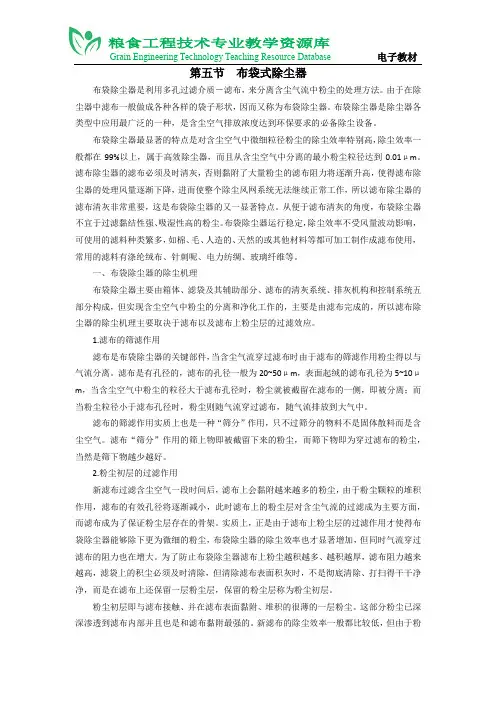

粮食工程技术专业教学资源库Grain Engineering Technology Teaching Resource Database 电子教材第五节布袋式除尘器布袋除尘器是利用多孔过滤介质―滤布，来分离含尘气流中粉尘的处理方法。

由于在除尘器中滤布一般做成各种各样的袋子形状，因而又称为布袋除尘器。

布袋除尘器是除尘器各类型中应用最广泛的一种，是含尘空气排放浓度达到环保要求的必备除尘设备。

布袋除尘器最显著的特点是对含尘空气中微细粒径粉尘的除尘效率特别高，除尘效率一般都在99%以上，属于高效除尘器，而且从含尘空气中分离的最小粉尘粒径达到0.01μm。

滤布除尘器的滤布必须及时清灰，否则黏附了大量粉尘的滤布阻力将逐渐升高，使得滤布除尘器的处理风量逐渐下降，进而使整个除尘风网系统无法继续正常工作，所以滤布除尘器的滤布清灰非常重要，这是布袋除尘器的又一显著特点。

从便于滤布清灰的角度，布袋除尘器不宜于过滤黏结性强、吸湿性高的粉尘。

布袋除尘器运行稳定，除尘效率不受风量波动影响，可使用的滤料种类繁多，如棉、毛、人造的、天然的或其他材料等都可加工制作成滤布使用，常用的滤料有涤纶绒布、针刺呢、电力纺绸、玻璃纤维等。

一、布袋除尘器的除尘机理布袋除尘器主要由箱体、滤袋及其辅助部分、滤布的清灰系统、排灰机构和控制系统五部分构成，但实现含尘空气中粉尘的分离和净化工作的，主要是由滤布完成的，所以滤布除尘器的除尘机理主要取决于滤布以及滤布上粉尘层的过滤效应。

1.滤布的筛滤作用滤布是布袋除尘器的关键部件，当含尘气流穿过滤布时由于滤布的筛滤作用粉尘得以与气流分离。

滤布是有孔径的，滤布的孔径一般为20~50μm，表面起绒的滤布孔径为5~10μm，当含尘空气中粉尘的粒径大于滤布孔径时，粉尘就被截留在滤布的一侧，即被分离；而当粉尘粒径小于滤布孔径时，粉尘则随气流穿过滤布，随气流排放到大气中。

滤布的筛滤作用实质上也是一种“筛分”作用，只不过筛分的物料不是固体散料而是含尘空气。
