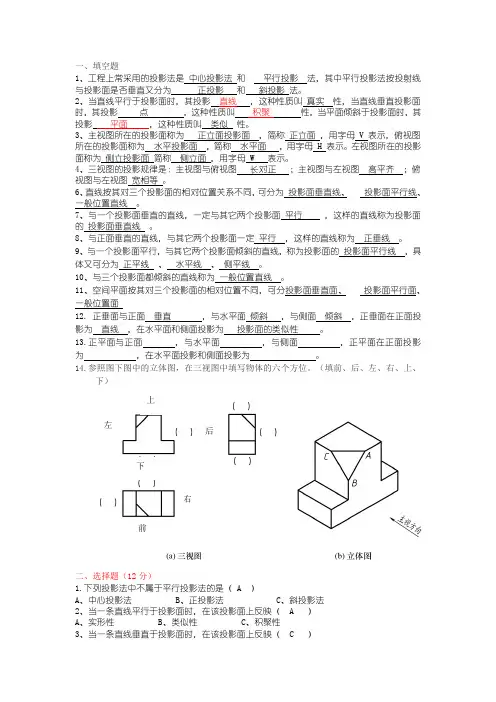

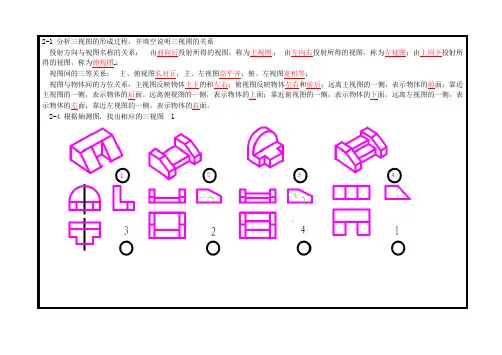

一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A 、实形性B 、类似性C 、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）上下左 前右后A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。
3、主视图所在的投影面称为正立投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母W 表示。
*4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
★6、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。
7、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。
8、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。
9、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。
10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。
11、与三个投影面都倾斜的直线称为一般位置直线。
12、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面一般位置平面。
13、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为正平面、水平面、侧平面。
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性,当直线垂直投影面时,其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时,其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ,简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线,与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 .10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同,可分投影面垂直面、 投影面平行面、 一般位置面12。
正垂面与正面 垂直 ,与水平面 倾斜 ，与侧面 倾斜 ,正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14。
参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下)二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A 、实形性B 、类似性C 、积聚性3、当一条直线垂直于投影面时,在该投影面上反映( C ）上下左 前右后A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B )A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
第 2 章 投影基础 参考答案《工程制图习题册》第 2 章 投影基础（部分参考答案） [重庆大学出版社] 专业班级 学号 姓名2.1 点的投影。
（1）根据 A、B、C三点的轴测图，作出它们的投影图（从轴测图上量 取整数坐标）。
（2）根据 A、B、C三点的坐标，作出它们的投影图。
A（10,25,12）、B（35,12,26）、C（20,0,18）（3）根据 A、B、C三点的坐标，作出它们的投影图。
A（20,15,0）、B（0,20,26）、C（28,0,0）A点在 H面上，它的 Z 坐标等于零；B点在 W 面上，它的 X 坐标等于零；C 点在 OX 轴上，它的 Y 坐标和 Z 坐标均为零。
（4）已知 A、B、C、D 各点的两面投影，求其第三投影。
（5）已知 A点的正面投影及 A点到 H 面的距离为20mm；已知B 点的水平投影及B 点到 H 面的距离为15mm，求 A、B 的其余两投影。
（6）已知B点的三面投影及 A点的两面投影，求作 A点的第三投影。
（7）已知点 A（25,20,30）、B（10,0,20），C 点与 A点到 V 面等距，与 B 点到 W面等距，且到 H 面的距离为 10，求点 A、B、C的三面投影。
（8）已知点 A的三面投影，B 点在 A点左边20mm，上边 10mm，后边 15mm，C 点在 A点正后方 10mm；D 点在 B点正右方10mm，求点B、 C、D 的三面投影。
（1）已知直线 AB 的实长为20，过已知点 A作直线 AB，使其分别为水（2）指出下列直线与投影面的相对位置。
平线和铅垂线。
（3）对照立体图，在三视图中标出 AB、CD的三面投影，并判断其与投影面的相对位置。
（4）作出直线 AB、CD 的三面投影，已知条件如下：①已知端点 A（20,12,8）、B（8,15,20）；②已知 CD的两面投影。
（5）作出直线 EF、GH 的三面投影，已知条件如下：①已知 F点到 H 面的距离为26mm；②已知 G到 V 面的距离为8mm。

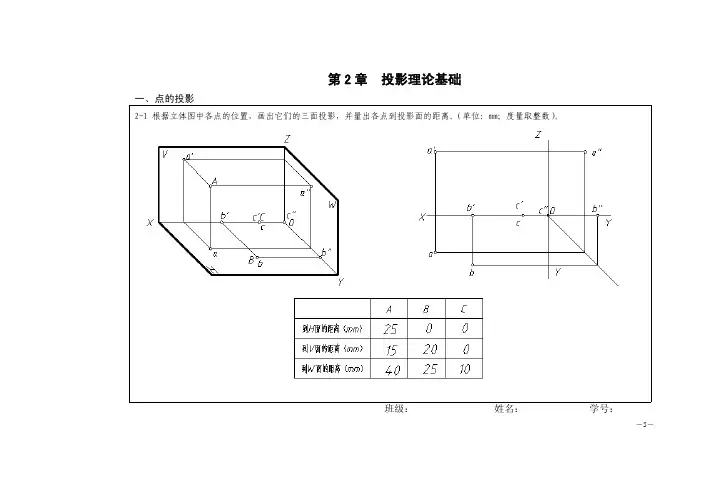

第二章点、直线、平面的投影————点的投影班级学号姓名2-1、求各点的第三投影，并填上各点到投影面的距离。
2-2、已知点K（10,15,20）、M（20,15,8）、N（10,15,8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。
不可见点用括号括起。
A点距V面（5 ）、距H面（6）、距W面（8 ）B点距V面（ 4 ）、距H面（ 3 ）、距W面（ 2 ）C点距V面（ 2 ）、距H面（ 2 ）、距W面（2）D点距V面（0）、距H面（ 3 ）、距W面（ 6 ）E点距V面（ 2 ）、距H面（0 ）、距W面（ 3 ）F点距V面（6 ）、距H面（5 ）、距W面（0 ）2-3、比较A、B、C三点的相对位置。
（下）mmB点在A点（左）mm（前）mm（上）mmB点在C点（左）mm（后）mm（下）mmC点在A点（右）mm（前）mm第二章点、直线、平面的投影————点的投影班级学号姓名2-4 已知E（22，30，20），F点在E点之左10mm，之下10mm，之后10mm；G点在E点的正右方12mm，作出点E 、F 、G的三面投影。
2-5已知A（24，18，20），B点（24，18，0），以及点C在点A之右10mm，之上16mm，之前12mm，作出点A 、B 、C的三面投影。
2-6 作出点D（30，0，20）、点E（0，0，20），以及点F在点D的正前方25mm，作出这三个点的三面投影。
13第二章点、直线、平面的投影————点的投影班级学号姓名2-7已知物体的立体图和投影图，试把A、B、C、D、E各点标注到投影图上的对应位置，并把重影点处不可见点加上括号。
2-8已知A、B两点是一对V面重影点，相距10mm；A、C两点是一对H面的重影点，C在H面上；D点在H面上，且在C后15mm，右15mm，求B、C、D三点的三面投影，并判别重影点的可见性。
OXZY HY Wa′(b′)bc′(c)dd′a″ad″c″b″14第二章点、直线、平面的投影————直线的投影班级学号姓名15第二章点、直线、平面的投影————直线的投影班级学号姓名16第二章点、直线、平面的投影———直线的实长班级学号姓名17第二章点、直线、平面的投影———直线的实长班级学号姓名18第二章点、直线、平面的投影———直线上的点班级学号姓名第二章点、直线、平面的投影———两直线的相对位置班级学号姓名2-23判别AB和CD两直线的相对位置（平行、相交、交叉）。
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）上下左 前右后A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影 和 斜投影 法。
2、当直线平行于投影面时，其投影 直线 ，这种性质叫 真实 性，当直线垂直投影面时，其投影 点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 平面 ，这种性质叫 类似 性。
3、主视图所在的投影面称为 正立面投影面 ，简称 正立面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。
左视图所在的投影面称为 侧立投影面 简称 侧立面 ，用字母 W 表示。
4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。
6、直线按其对三个投影面的相对位置关系不同，可分为 投影面垂直线、 投影面平行线、 一般位置直线 。
7、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 投影面垂直线 。
8、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。
9、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 投影面平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。
10、与三个投影面都倾斜的直线称为 一般位置直线 。
11、空间平面按其对三个投影面的相对位置不同，可分投影面垂直面、 投影面平行面、 一般位置面12. 正垂面与正面 垂直 ，与水平面 倾斜 ，与侧面 倾斜 ，正垂面在正面投影为 直线 ，在水平面和侧面投影为 投影面的类似性 。
13.正平面与正面 ，与水平面 ，与侧面 ，正平面在正面投影为 ，在水平面投影和侧面投影为 。
14.参照图下图中的立体图，在三视图中填写物体的六个方位。
（填前、后、左、右、上、下）二、选择题（12分）1.下列投影法中不属于平行投影法的是（ A ）A 、中心投影法B 、正投影法C 、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）上下左 前右后A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等7、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
