整定计算基础知识(修改)概要

第1章整定计算的基本原则1.1 概述继电保护要达到消灭事故，保证电力系统安全稳定运行的目的，需要做多方面的工作。

其中包括设计、安装、整定、调试，以及运行维护等一系列环节；整定计算是其中的一部分工作，而且是极重要的一部分工作。

整定计算是对具体的电力系统，进行分析计算，整定，以确定保护配置方式，保证选型，整定值和运行使用的要求。

它的重要性在于：①在设计保护时，必须经过整定计算的检验来确定保护方式及选定。

②在电力系统运行中，整定计算要确定各种保护的定值和使用方式，并及时协调保护与电力系统运行方式的配合，以达到正确发挥保护作用的目的。

③无论是设计还是运行，保护方式都与一次系统接线和运行方式有密切关系。

在多数情况下是涉及全局性的问题，要综合平衡，做出决断。

1．电力系统运行整定计算的基本任务①编制系统保护整定方案，包括给出保护的定值与使用方式，对不满足系统要求的（如灵敏性，速动性等）保护方式，提出改进方案；②根据整定方案，编制系统保护运行规程；处理日常的保护问题；③进行系统保护的动作统计与分析，做出专题分析报告；④协调继电保护定值分级管理；⑤参加系统发展保护设计的审核；⑥对短路计算有关系统参数的管理。

2．电力系统运行整定计算的特点和要求：①整定计算要决定保护的配置与使用，它直接关系到保证系统安全和对重要用户连续供电的问题，同时又和电网的经济指标，运行调度，调试维护等多方面工作有密切关系，因此要求有全面的观点。

②对于继电保护的技术要求，选择性、速动性、灵敏性、可靠性，要全面考虑，在某些情况下，“四性”的要求会有矛盾，不能兼顾，应有所侧重；如片面强调某一项要求时，都会使保护复杂化，影响经济指标及不利于运行维护等弊病。

③整定保护定值时，要注意相邻上下级各保护间的配合关系，不但在正常方式下考虑，而且方式改变时也要考虑，特别是采取临时性的改变措施更要慎重，要安全可靠。

④系统保护的运行管理，有连续性的特点。

每一个保护定值和使用方式，都是针对某种运行要求而决定的。

整定计算基本原则整定计算是控制系统设计的一个重要环节，其目的是通过计算、仿真和试验等手段确定系统的控制参数，调整控制器的参数使得系统具有应有的动态特性和稳态特性。

整定计算的基本原则如下：原则一：根据系统动态特性确定整定方法控制系统的动态响应可以表现为步跃响应或频率响应等形式，每种响应下对应的整定方法也不同。

对于步跃响应类型系统，我们通常采用调节器方法或根轨迹方法进行整定；对于频率响应类型系统，我们通常采用Bode图、Nyquist图或根轨迹等方法进行整定。

因此，首先需要分析系统的动态响应类型，然后选择相应的整定方法进行计算。

原则二：按照性能指标确定参数优化目标控制系统的性能指标可以是调节时间、超调量、稳态误差、阻尼比等。

不同的指标代表不同的控制性能，我们需要根据实际需求确定需要优化的指标，并将其转化为数学模型，通过计算确定控制系统的参数优化目标。

一般来说，不同的控制性能指标之间可能存在矛盾关系，因此需要在各个指标之间进行平衡，确保整个控制系统具有最优的性能。

原则三：根据建模方法确定参数计算公式控制系统的参数计算需要基于其数学模型进行，建模方法通常分为时域模型和频域模型两种。

时域模型通常采用微分方程或差分方程进行建模，频域模型则采用传递函数或状态空间模型进行建模。

根据所选的建模方法，确定相应的参数计算公式，进行参数计算。

计算过程中需要注意，参数计算公式的应用范围和精度，以及参数计算过程中是否存在数值稳定性问题等。

原则四：通过仿真和试验验证整定效果整定计算过程中，需要通过仿真和试验等手段验证其计算结果是否符合实际系统的要求。

仿真可以通过利用计算机软件对系统进行模拟实现，而试验则需要根据系统特性进行相应的实验设计。

比较整定计算结果与实际系统的动态特性和稳态特性，确定调整控制器参数的具体值，确保控制系统具备良好的性能。

结论整定计算是控制系统设计中重要的环节，需要根据系统的动态特性确定整定方法，按照性能指标确定参数优化目标，根据建模方法确定参数计算公式，通过仿真和试验验证整定效果，最终确定控制器参数，使控制系统具有良好的性能。

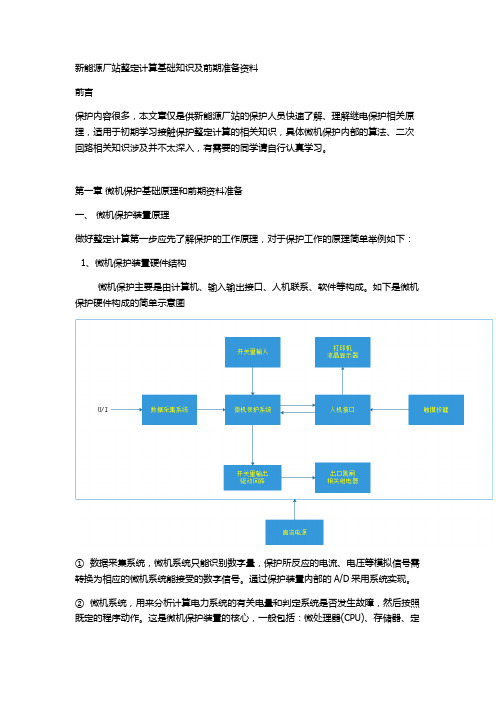

新能源厂站整定计算基础知识及前期准备资料前言保护内容很多，本文章仅是供新能源厂站的保护人员快速了解、理解继电保护相关原理，适用于初期学习接触保护整定计算的相关知识，具体微机保护内部的算法、二次回路相关知识涉及并不太深入，有需要的同学请自行认真学习。

第一章微机保护基础原理和前期资料准备一、微机保护装置原理做好整定计算第一步应先了解保护的工作原理，对于保护工作的原理简单举例如下： 1、微机保护装置硬件结构微机保护主要是由计算机、输入输出接口、人机联系、软件等构成。

如下是微机保护硬件构成的简单示意图①数据采集系统，微机系统只能识别数字量，保护所反应的电流、电压等模拟信号需转换为相应的微机系统能接受的数字信号。

通过保护装置内部的A/D采用系统实现。

②微机系统，用来分析计算电力系统的有关电量和判定系统是否发生故障，然后按照既定的程序动作。

这是微机保护装置的核心，一般包括：微处理器(CPU)、存储器、定时器等。

CPU是微机系统自动工作的指挥中枢；存储器是用于保存程序和数据；定时器用于触发采样信号，在V/F变换中，是频率信号转换为数字信号的关键部件。

③开关量输入/输出系统，输入系统用于采集有接点的量（如开关位置、瓦斯保护、温度信号等）作为开关量输入；输出系统执行通过开关量输出，起动信号、跳闸继电器等，完成保护各种功能。

④人机对话接口，用于调试、定值整定、工作方式设定、动作行为记录、与系统通信等。

包括：打印、显示、键盘及信号灯、音响或语言告警等。

⑤直流电源，电源是微机保护装置重要组成部分，通常采用逆变稳压电源，没有了直流电源保护将不会有任何动作。

将人体与微机保护作为类比，交流量、开入量为CPU计算服务，相当于人的触觉、嗅觉、视觉等感官系统，感受外部系统的风吹草动。

微机系统CPU计算判断是否存在故障，相当于人的大脑，通络逻辑分析判断是否发生了不正常的变化，确定下一步应采取何种举措，一般即为计算完毕判断是否故障，以及应经延时多少出口跳什么开关。

厂用电系统保护整定计算培训一、厂用电系统保护整定计算概述厂用电系统是指用于工业生产的电气系统，其保护系统对电气设备和人员安全起着至关重要的作用。

在厂用电系统中，保护整定计算是保证系统正常运行和安全稳定的关键环节。

保护整定计算主要涉及对过载、短路、接地故障等各种故障情况的保护动作参数进行计算和设置，以确保在发生故障时，电气设备可以得到及时、准确的保护动作，避免对系统造成严重损害。

因此，对厂用电系统保护整定计算进行培训，是提升电气人员技能和工作质量的重要内容。

二、厂用电系统保护整定计算培训内容1. 保护整定基础知识- 保护的基本原理和功能- 保护动作的触发条件- 保护整定参数的含义和作用2. 故障分析与计算- 过载故障的分析和计算- 短路故障的分析和计算- 接地故障的分析和计算3. 保护装置参数设置- 保护动作时间设定- 保护灵敏度设定- 动作特性曲线选择4. 综合实例分析与整定计算- 综合实例分析厂用电系统中可能出现的故障情况- 进行保护整定计算- 调整保护装置参数并优化整定结果5. 软件工具应用- 介绍与使用保护整定计算软件- 软件工具的操作技巧和参数设定方法6. 实操培训- 对典型厂用电系统进行实际测量和检验- 对保护参数进行调整和优化- 现场操作培训三、厂用电系统保护整定计算培训意义1. 增强电气人员的技能通过保护整定计算培训，使电气人员掌握保护参数设定的理论和实际操作技能，提高其在实际工作中的应对故障和安全保护的能力。

2. 提升电气系统安全性优化保护参数设置可以加强电气系统对故障的快速响应和准确处理，保障电气系统的安全稳定运行，降低故障对设备和人员造成的危害。

3. 减少电气系统损失合理的保护整定计算可以减少误动作和漏动作的发生，避免了不必要的切除，减少因保护操作不当而引起的生产事故，降低了因故障造成的生产效益损失。

四、厂用电系统保护整定计算培训实施策略1. 制定完善的培训计划在培训开始前，制定详细的培训计划，包括培训内容、培训方式和时间安排等，确保培训过程有条不紊地进行。

继电保护整定计算基础知识及实际应用继电保护是电力系统中非常重要的一个方面，它的主要功能是在电力系统出现故障时对系统进行保护，防止系统电压过高或过低，电流过大或过小，以保证电力设备的正常运行。

继电保护的整定计算是确保保护系统可靠地工作的关键步骤。

本文将介绍继电保护整定计算的基础知识及其实际应用。

1.故障电流计算：故障电流是指在电力系统中出现故障时流经故障点的电流。

故障电流的计算是整定继电保护的基础，它可以通过使用复杂的数学模型进行计算，也可以通过实验或仿真工具进行测试。

2.保护动作时间计算：保护动作时间是指继电保护对故障的检测和动作所需的时间。

保护动作时间的计算是确保保护系统对故障的快速响应的基础，它涉及到保护继电器的检测时间、传输时间和动作时间等因素。

3.整定参数计算：整定参数是指继电保护设备中需要设置的参数，包括动作电流、动作时间延迟等。

整定参数的计算是根据电力系统的特性和设备的额定参数来确定的。

实际应用中，继电保护整定计算可以按照以下步骤进行：1.确定保护范围：根据电力系统的拓扑结构和设备的位置，确定需要设置继电保护的区域。

2.确定故障类型：分析电力系统可能出现的故障类型，包括短路故障、接地故障等。

3.计算故障电流：利用故障电流计算方法，计算在不同故障类型下故障电流的大小。

4.选择保护装置：根据电力系统的额定参数和故障电流的计算结果，选择合适的继电保护装置。

5.计算保护动作时间：根据保护装置的特点和继电保护系统的传输延迟，计算保护动作时间。

6.确定整定参数：根据电力系统的要求和保护装置的性能，确定整定参数，包括动作电流、动作时间延迟等。

7.验证整定参数：通过实际测试或仿真工具进行验证，确保整定参数的准确性和可靠性。

继电保护整定计算的实际应用非常广泛，它可以保护电力系统的各种设备，包括发电机、变压器、输电线路等。

在电力系统的规划、设计和运行中，继电保护整定计算是确保电力系统安全可靠运行的必要步骤。

发变组继电保护整定计算培训资料一、引言发变组继电保护是电力系统中重要的安全保障措施，它能够在发生故障时及时切除故障电路，保护设备和人员的安全。

为了正确地整定发变组继电保护装置，需要进行相应的计算和培训。

本文将提供一份详细的发变组继电保护整定计算培训资料，以帮助读者全面了解该领域的知识和技能。

二、发变组继电保护整定计算概述1. 发变组继电保护整定的目的和重要性发变组继电保护整定的目的是为了确保系统在发生故障时能够快速、准确地切除故障电路，保护设备和人员的安全。

整定的准确性对于电力系统的稳定运行至关重要。

2. 发变组继电保护整定计算的基本原理发变组继电保护整定计算的基本原理是根据电力系统的特性和设备的参数，采用合适的数学模型和算法，计算出继电保护装置的整定参数，以满足系统的保护要求。

三、发变组继电保护整定计算培训资料内容1. 发变组继电保护基础知识1.1 发变组继电保护的基本概念和分类1.2 发变组继电保护的工作原理和功能1.3 发变组继电保护的整定原则和方法2. 发变组继电保护整定计算方法2.1 故障电流计算方法2.2 故障电流采样和处理方法2.3 发变组继电保护整定参数计算方法2.4 整定参数的优化和调整方法3. 发变组继电保护整定计算实例分析3.1 发变组继电保护整定计算实例的背景介绍3.2 故障电流计算实例分析3.3 整定参数计算实例分析3.4 整定参数优化和调整实例分析四、发变组继电保护整定计算培训资料的优势1. 详细的理论知识和实用技巧本资料提供了发变组继电保护整定计算所需的理论知识和实用技巧，读者可以通过学习资料中的内容，全面了解发变组继电保护整定计算的原理和方法。

2. 实例分析和案例演练资料中提供了多个实例分析和案例演练，读者可以通过这些实例来加深对发变组继电保护整定计算的理解，并掌握实际应用中的技巧和注意事项。

3. 专业的讲解和指导资料的编写和讲解由电力系统领域的专业人士完成，他们具有丰富的工作经验和深厚的理论基础，能够为读者提供专业的讲解和指导。
