电气控制与PLC试卷(2009)A

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制和PLC使用测试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈和铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小和气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈和负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （和）、ANI （和非）、OR （“或”）、 ORI （“或非”）、ANB （块“和”）、ORB （块“或”）电气控制和PLC使用测试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

"电气控制与P L C"试题含答案(A卷)一、概念题〔每题2分，共30分〕1．解释：1〕低压电器：指用于交流50Hz〔60Hz〕、额定电压1200V以下或直流额定电压1500V 以下的在电路起电能分配、通断、保护、控制、调节或检测作用的电器。

2〕接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。

3〕继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。

4〕常开〔动合〕触点与常闭〔动断〕触点：在原始状态时〔吸引线圈未通电时〕断开，线圈通电后闭合的触点是常开〔动合〕触点；在原始状态时〔吸引线圈未通电时〕闭合，线圈通电后断开的触点是常闭〔动断〕触点。

5〕电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。

6〕电气控制线路中有哪些常用的保护环节？电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。

7〕PLC：是可编程序控制器的简称和缩写。

早期可编程序逻辑控制器〔Programmable Logic Controller〕的缩写为PLC，此后不断开展，有关权威组织正式命名为可编程序控制器〔Programmable Controller〕，其缩写本应为PC，但与个人计算机〔Personal puter〕缩写一样，为防止混淆，可编程序控制器仍使用PLC缩写。

8〕写出国际电工委员会〔IEC〕1994年5月公布的IEC61131-3〔可编程序控制器语言标准〕中5种编程语言，并译注英语及其缩写。

梯形图〔Ladder Diagram, LAD〕、语句表〔Statement List, STL〕、功能块图〔Function Block Diagram, FBD〕、顺序功能表图〔Sequential Function Chart, SFC〕、构造文本〔Structured Test, ST〕。

电气控制与PLC试卷1、常用的低压电器是指工作电压在交流1200V以下、直流1500V以下的电器。

这些电器包括接触器、断路器、按钮开关、指示灯、继电器等。

这些电器在工业控制中起着至关重要的作用。

2、PLC是一种以储存逻辑代替接线逻辑的新型工业控制装置。

它可以通过编程来控制工业生产中的各种设备。

相比传统的接线逻辑，PLC更加灵活、可靠、易于维护。

3、PLC的内部元件有输入继电器X、输出继电器Y、计数器C、计时器T、辅助继电器M和状态器S等。

这些元件可以通过编程来实现各种复杂的控制功能。

4、接触器的触点系统按在电路中的功能分有主触点和辅助触点，在线圈未通电时触点按其通断状态分为常开触点和常闭触点。

这些触点可以用来控制各种电气设备的开关。

5、低压电器基本结构由电磁机构、触头系统和灭弧装置等组成。

这些组件相互配合，可以实现电气设备的稳定、可靠运行。

6、接触器的触点分为主触点和辅助触点。

主触点用来通断大电流的主电路，辅助触点用来通断小电流的控制电路。

这些触点可以通过编程来实现各种复杂的控制功能。

7、可编程控制器是由CPU、存储器、输入输出接口、电源及外部设备组成。

这些组件可以通过编程来实现各种复杂的控制功能。

8、电动机按电流制的不同可分为交流电机和直流电机。

这些电机在工业生产中起着至关重要的作用。

9、电气原理图一般有主电路和控制电路两部分组成。

在电气原理图中各元器件触点的图形符号画法为：图形垂直放置时以主电路的原则绘制；当图形水平放置时以动力电路的电源电路的原则绘制。

这些原理图对于工业控制的设计和维护非常重要。

10、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

这些按钮的颜色标识在工业控制中起着非常重要的作用，可以有效避免误操作和事故发生。

11、在STL步进接点后，需要建立新的母线，并且使用LD指令连接常开触点，使用LDI指令连接常闭触点。

12、为了实现电动机的多地控制，需要将所有的启动按钮并联连接，将所有的停机按钮串联连接。

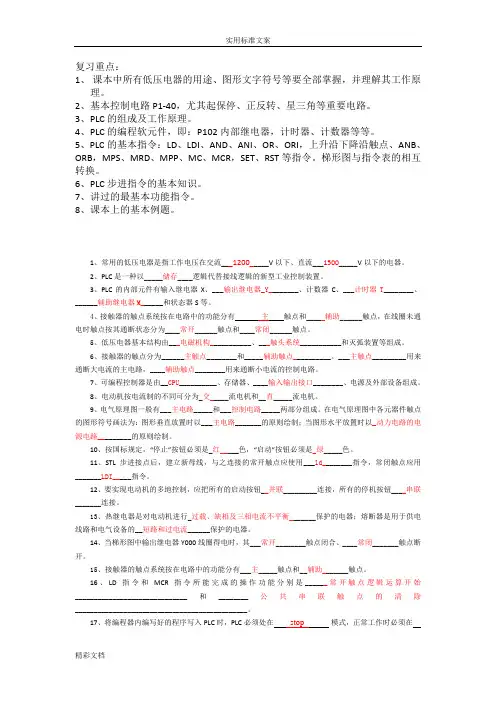

复习重点：1、课本中所有低压电器的用途、图形文字符号等要全部掌握，并理解其工作原理。

2、基本控制电路P1-40，尤其起保停、正反转、星三角等重要电路。

3、PLC的组成及工作原理。

4、PLC的编程软元件，即：P102内部继电器，计时器、计数器等等。

5、PLC的基本指令：LD、LDI、AND、ANI、OR、ORI，上升沿下降沿触点、ANB、ORB，MPS、MRD、MPP、MC、MCR，SET、RST等指令。

梯形图与指令表的相互转换。

6、PLC步进指令的基本知识。

7、讲过的最基本功能指令。

8、课本上的基本例题。

1、常用的低压电器是指工作电压在交流___1200_____V以下、直流___1500_____V以下的电器。

2、PLC是一种以_____储存____逻辑代替接线逻辑的新型工业控制装置。

3、PLC的内部元件有输入继电器X、___输出继电器_Y________、计数器C、___计时器T________、______辅助继电器M______和状态器S等。

4、接触器的触点系统按在电路中的功能分有主触点和_____辅助______触点，在线圈未通电时触点按其通断状态分为____常开______触点和____常闭______触点。

5、低压电器基本结构由___电磁机构___________、___触头系统___________和灭弧装置等组成。

6、接触器的触点分为______主触点________和_____辅助触点__________。

___主触点_________用来通断大电流的主电路，____辅助触点________用来通断小电流的控制电路。

7、可编程控制器是由__CPU__________、存储器、____输入输出接口________、电源及外部设备组成。

8、电动机按电流制的不同可分为_交_____流电机和__直_____流电机。

9、电气原理图一般有___主电路_____和___控制电路_____两部分组成。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共14分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。

电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。

A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。

A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。

A、B、C、D、5、延时断开常闭触点的图形符号是( B )。

A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。

A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。

A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。

A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。

A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。

A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。

2、熔断器是由和熔管两部分组成的。

3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。

7、热继电器是利用来工作的电器。

8、变极对数调速一般仅用于9、Z3040型摇臂钻床有10、断相保护又称11.理想变压器的条件：铜耗稳定，铁耗稳定。

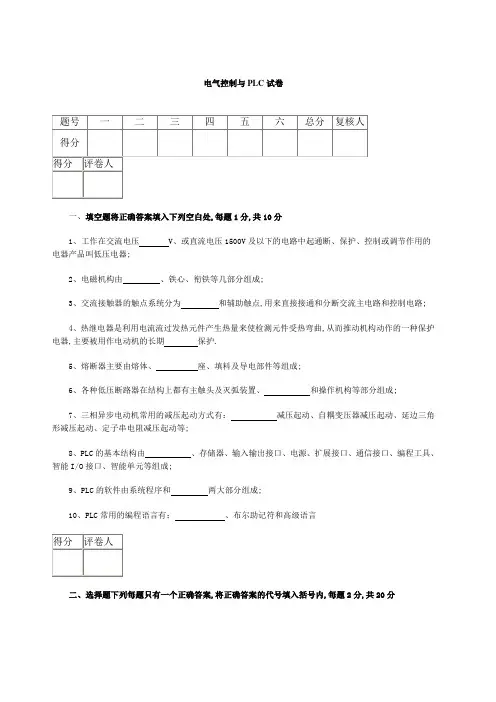

电气控制与PLC试卷一、填空题将正确答案填入下列空白处,每题1分,共10分1、工作在交流电压 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期保护.5、熔断器主要由熔体、座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和两大部分组成;10、PLC常用的编程语言有：、布尔助记符和高级语言二、选择题下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共20分1、电磁机构中,吸引线圈的作用是：A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接三、判断题下面各题正确的在括号内划√,错误的在括号内划×,每题2分,共20分1、电磁机构由吸引线圈、铁心、衔铁等几部分组成;2、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环;3、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用;4、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;5、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸;6、PLC的输出继电器的线圈只能由程序驱动;7、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定;8、PLC的所有软继电器都是既有线圈又有触点;9、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方;10、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ;四、问答题每题10分,共30分1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;得分评卷人五、分析题 10分下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;得分评卷人六、综合题10分利用定时器和计数器实现200s延时电路;试题三答案试题3答案一．填空题;每题1分,共10分1、1200V2、吸引线圈3、主触点4、过载5、熔断管6、脱扣器7、星形—三角形Y—△8、中央处理器9、用户程序10、梯形图二、选择题;每题2分,共20分1、A 2、B 3、B 4、B 5、C 6、D 7、A 8、A 9、C10、D三、判断题;每题2分,共20分1、√2、X3、X4、√5、√6、√7、X8、X9、X 10、√四、问答题;每题10分,共40分1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、3、共5处错误,分别见下图A、B、C、D、E处答对一条得2分五、分析题;答对一条得2分1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障;六、。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

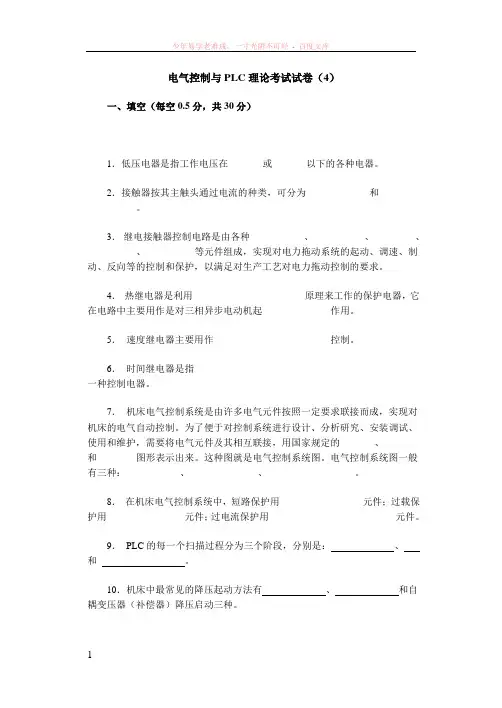

电气控制与PLC理论考试试卷（4）一、填空（每空0.5分，共30分）1．低压电器是指工作电压在_______或_______以下的各种电器。

2．接触器按其主触头通过电流的种类，可分为_____________和__________。

3．继电接触器控制电路是由各种___________、___________、_________、__________、__________等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起______________作用。

5．速度继电器主要用作________________________控制。

6．时间继电器是指_____________________________________________一种控制电器。

7．机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_______、_______和________图形表示出来。

这种图就是电气控制系统图。

电气控制系统图一般有三种：___________、______________、_________________ 。

8．在机床电气控制系统中，短路保护用_________________元件；过载保护用________________元件；过电流保护用__________________________元件。

9．PLC的每一个扫描过程分为三个阶段，分别是：、和。

10．机床中最常见的降压起动方法有、和自耦变压器（补偿器）降压启动三种。

11．可编程控制器是一种数字运算的电子系统，专为环境下应用而设计。

它用可编程的存储器，用来在内部存储执行、、、和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。

4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。

5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。

6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。

7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。

9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。

13、接触器的额定电压是指（主触头）上的额定电压。

电气控制与PLC试题库4(选择题有答案)《电气控制与PLC》试题库4PLC选择试题及答案一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M 正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A100 ms ，B、10ms C、15 ms D、30 ms 正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M 正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000 正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V 正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC 主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC 主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D 地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC) D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、 D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486 正确答案：A、B、C。

《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。

××××高等职业技术学校××××-××××学年第×学期×高职电《电气控制与PLC》期中试卷（A卷）班级: 姓名: 得分:一、填空题（每空1分，共20分）1.常用的电气控制系统图有电气原理图、电气布置图与安装接线图三种。

2.电动机常用的保护环节有过载、短路、过电压、失电压、欠电压保护等。

3.可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

4.PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

5.说明下列指令意义：RST复位指令 ORB 串联电路块并联指令SET置1指令MC 主控指令6.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

二、单项选择题（每题2分，共10分）1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成（B）。

A．角形B．星形C．星形或角形D．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要（ C）。

A．在KM1的线圈回路中串入KM2的常开触点B．在KM1的线圈回路中串入KM2的常闭触点 C ．在KM2的线圈回路中串入KM1的常开触点 D ．在KM2的线圈回路中串入KM1的常闭触点3.三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的（ A ）倍。

A ．31 B ．31 C ．21D ．不能确定 4．下列哪个控制电路能正常工作( B )。

5.PLC 的工作方式是（ D ）。

A 、等待工作方式B 、中断工作方式C 、扫描工作方式D 、循环扫描工作方式三、判断题（要给出正确和错误的标志符号，如“√”或“×”，答案填在题干后面的括号内，每小题2分，共10分）1．安装图中，不画电器元件的实际外形图，而采用国家统一规定的电气图形符号。

测试题1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 在三相笼式电动机的正反转控制电路中,为了避免主电路的电源两相短路采取的措施是②①自锁②互锁③接触器④热继电器3. 在三相笼式异步电动机的Y-△起动控制电路中,电动机定子绕组接为Y型是为了实现电动机的①起动;①降压②升压③增大电流④减小阻抗4. 在电动机的连续运转控制中,其控制关键是①的应用;①自锁触点②互锁触点③复合按钮④机械联锁5．以下哪些设备可以作为PLC的输入设备①③①限位开关②接触器的线圈③按钮④指示灯6.右图为三相笼式异步电动机的正反转控制电路,用文字说明指出图中的错误;主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转——KM2与FR之间的连线任意调换两相;没有电气互锁,会引起电源短路——KM1线圈前串联KM2常闭辅助触点,KM2线圈前串联KM1常闭辅助触点;不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点练习题以下为一些机床基本控制电路原理图,若将其改为PLC控制,试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序;1、两台电动机顺序起动联锁控制电路两台电动机顺序起动联锁控制线路2.自动限位控制电路自动限位控制电路自动限位控制电路3.电动机Y-Δ减压起动控制电路电动机Y -Δ降压起动自动控制电路电动机Y -Δ降压起动自动控制电路4 .自动循环控制自动循环控制电路自动循环控制电路用按钮、继电器、灯泡等设计一个三位抢答器控制电路;KA1HL1KA2HL2KA3HL35.能耗制动控制带变压器的桥式整流能耗制动自动控制电路。
