廊道桁架制作安装及方案

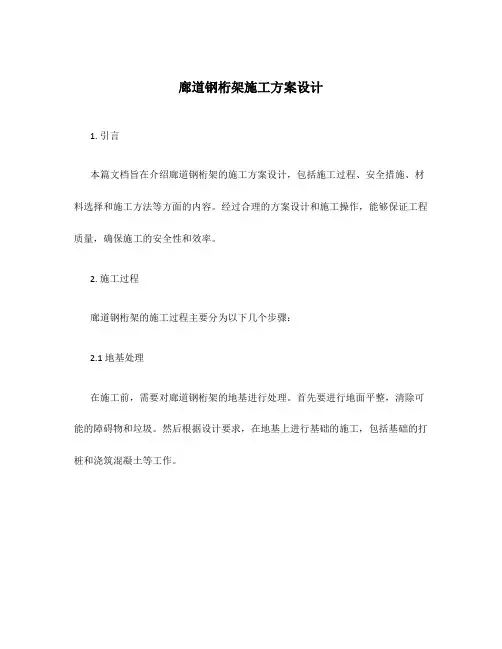

廊道钢桁架施工方案设计1. 引言本篇文档旨在介绍廊道钢桁架的施工方案设计，包括施工过程、安全措施、材料选择和施工方法等方面的内容。

经过合理的方案设计和施工操作，能够保证工程质量，确保施工的安全性和效率。

2. 施工过程廊道钢桁架的施工过程主要分为以下几个步骤：2.1 地基处理在施工前，需要对廊道钢桁架的地基进行处理。

首先要进行地面平整，清除可能的障碍物和垃圾。

然后根据设计要求，在地基上进行基础的施工，包括基础的打桩和浇筑混凝土等工作。

钢桁架材料一般由钢管和钢板组成。

在施工现场，需要对钢材进行分组，并按照设计要求进行组装。

首先要对钢材进行清洁处理，去除表面的锈蚀和脏物。

然后根据施工图纸，按照一定的顺序组装钢管和钢板，使用专用工具进行连接。

2.3 安装并固定钢桁架组装好的钢桁架需要进行安装和固定。

在安装过程中，需要考虑施工现场的环境和条件，确保施工安全。

根据设计要求，使用吊车和其他工具将钢桁架吊装到指定的位置。

然后使用螺栓、焊接等方式将钢桁架固定在基础上，确保其稳固可靠。

2.4 检查和调整钢桁架固定好后，需要进行检查和调整，以确保施工质量。

检查主要包括对钢桁架的垂直度、水平度、位置等方面进行检测，如有偏差需要及时调整。

确保钢桁架的各项指标符合设计要求。

为了延长钢桁架的使用寿命，在施工完成后需要进行防腐处理。

根据设计要求，选择合适的防腐涂料，对钢桁架进行涂刷或者喷涂防腐材料。

确保钢桁架在日常使用中不易生锈和腐蚀。

3. 安全措施在廊道钢桁架施工过程中，需要严格遵守相关的安全操作规范，确保施工安全。

以下是一些常见的安全措施：•施工现场设置安全警示标志，明确警示区域；•组装和安装过程中，严禁超负荷作业，确保吊装安全；•施工人员应穿戴好安全防护用品，如安全帽、工作服和防滑鞋等；•钢材组装和连接时，需注意锚固牢固，防止松动；•施工过程中，应定期检查和维护施工设备，确保设备的正常运行。

以上安全措施只是一些基本要求，具体应根据施工现场的实际情况进行评估和制定。

一、方案概述本方案针对管道桁架的制作过程，旨在确保制作质量、提高效率、降低成本，满足项目施工要求。

管道桁架作为现代工程中的重要构件，其制作质量直接影响到整个工程的安全性和稳定性。

本方案将详细阐述管道桁架制作的工艺流程、质量控制、安全管理等方面的内容。

二、制作工艺流程1. 材料准备：根据设计图纸要求，采购符合标准的钢管、钢板、焊接材料等原材料。

2. 下料：根据设计图纸，使用数控切割机对钢管、钢板进行下料，确保尺寸精度。

3. 焊接：采用焊接技术将钢管、钢板连接成桁架，焊接过程中严格控制焊接质量，确保焊缝饱满、均匀。

4. 组装：将焊接好的桁架构件按照设计图纸要求进行组装，确保组装精度。

5. 验收：对组装完成的管道桁架进行验收，包括尺寸、焊接质量、外观等。

6. 防腐处理：对管道桁架进行防腐处理，提高其使用寿命。

7. 包装运输：将制作完成的管道桁架进行包装，确保运输过程中的安全。

三、质量控制1. 材料检验：对采购的原材料进行严格检验，确保符合国家标准。

2. 焊接质量：严格控制焊接过程，确保焊缝饱满、均匀，无裂纹、气孔等缺陷。

3. 尺寸控制：对桁架构件进行尺寸检验，确保符合设计要求。

4. 组装精度：对组装完成的桁架进行精度检验，确保组装尺寸符合设计要求。

5. 防腐质量：对防腐处理后的桁架进行质量检验，确保防腐层均匀、完整。

四、安全管理1. 人员培训：对参与制作的员工进行专业培训，提高其安全意识和操作技能。

2. 设备安全：确保焊接设备、切割设备等设备运行正常，定期进行维护保养。

3. 环境保护：在制作过程中，做好环境保护工作，减少对环境的影响。

4. 防火措施：在制作区域设置消防设施，确保消防安全。

五、总结本管道桁架制作专项方案从材料准备、制作工艺、质量控制、安全管理等方面进行了详细阐述，旨在确保管道桁架的制作质量，提高施工效率，降低成本。

在实施过程中，应严格按照本方案执行，确保管道桁架的制作满足项目施工要求。

桁架现场安装施工方法及技术措施1.施工前准备：（1）材料准备：将桁架所需的构件按照施工图纸进行材料清点和分类堆放；（2）施工方案制定：根据施工现场的实际情况，绘制出桁架的组装施工图，确定施工方案；（3）施工设备准备：配备所需的施工设备，如起重机械、搭建脚手架等，并确保其安全可靠；（4）安全措施：制定出安全工作方案，包括施工现场的临时封闭和警示标识，施工人员的安全防护措施等。

2.搭建脚手架：（1）选择合适位置：根据桁架的尺寸和安装位置，选择合适的起重点和脚手架搭设点；（2）搭建脚手架：按照脚手架搭建规范和施工现场实际情况，搭建脚手架，确保其稳定和安全；（3）脚手架验收：在使用脚手架前，进行脚手架的验收，包括验收脚手架的承载能力、结构稳定性等。

3.构件组装：（1）检查构件：检查待安装的桁架构件是否完好，无损坏和缺陷；（2）组装顺序：根据施工图纸和施工方案，按照一定的组装顺序进行构件的组装，确保桁架的整体安全和稳定；（3）连接方法：采用合适的连接方法，如螺栓连接、焊接等，确保连接牢固可靠；（4）检查和调整：每组装一部分，都需进行检查和调整，确保构件的尺寸和位置符合设计要求。

4.安装调试：（1）吊装安装：利用起重机械，将组装好的桁架吊装到安装位置，并进行安装和调整；（2）连接固定：将桁架固定连接到支座或其他结构物上，采用合适的固定方法和连接件；（3）调试和校正：对安装后的桁架进行调试和校正，确保其水平和垂直度符合要求；（4）加固和检查：对桁架进行加固和检查，确保其安装牢固可靠，无异响和松动现象。

5.安全措施：（1）施工现场封闭：对施工区域进行临时封闭，防止外来人员进入施工现场；（2）警示标识：在施工现场设置警示标识，提示施工人员和外来人员注意安全；（3）施工人员安全防护：施工人员必须佩戴相关的安全防护设备，如安全帽、安全鞋等；（4）紧急救护措施：建立完善的紧急救护措施，配备专业的急救人员和设备。

以上是桁架现场安装的方法和技术措施，通过严格遵守施工规范和安全措施，能够保证桁架的安装质量和安全性。

一、工程概况1. 工程名称：XX项目桁架结构施工2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，桁架结构面积XX平方米4. 施工周期：XX个月5. 施工单位：XX建筑工程有限公司二、施工组织1. 施工项目经理：负责整个桁架结构施工的全面管理，确保施工质量、进度、安全、环保等方面达到规定要求。

2. 施工技术负责人：负责桁架结构施工的技术指导、方案编制、质量检查等工作。

3. 施工班组长：负责具体施工过程中的现场管理、人员调配、进度控制等工作。

三、施工方案1. 施工准备（1）技术准备：熟悉设计图纸、施工规范、施工方案，掌握桁架结构施工工艺及质量要求。

（2）材料准备：确保桁架结构所需钢材、焊接材料、涂料等材料符合质量要求，并做好进场验收。

（3）设备准备：检查施工设备，确保其性能良好，满足施工需求。

2. 施工工艺（1）桁架安装：按照设计图纸要求，先安装桁架的支撑系统，再安装桁架主体结构。

（2）焊接施工：采用电弧焊进行焊接，确保焊接质量符合规范要求。

（3）防腐处理：对桁架结构进行表面清洁，涂抹防腐涂料，防止腐蚀。

（4）质量检查：施工过程中，对桁架结构进行定期检查，确保施工质量。

3. 施工步骤（1）施工测量：根据设计图纸，对桁架结构的位置、尺寸进行测量，确保施工精度。

（2）桁架安装：按照测量结果，安装桁架的支撑系统，然后安装桁架主体结构。

（3）焊接施工：对桁架进行焊接，确保焊接质量符合规范要求。

（4）防腐处理：对桁架结构进行表面清洁，涂抹防腐涂料。

（5）质量检查：对桁架结构进行定期检查，确保施工质量。

4. 施工安全（1）施工现场设置安全警示标志，确保施工人员安全。

（2）施工人员必须佩戴安全帽、安全带等防护用品。

（3）高空作业时，必须做好安全防护措施。

（4）施工现场禁止酒后作业、违章操作。

四、进度安排1. 施工准备阶段：1个月2. 桁架安装阶段：2个月3. 焊接施工阶段：1个月4. 防腐处理阶段：1个月5. 质量检查阶段：1个月五、质量保证1. 严格执行施工规范和质量标准，确保施工质量。

一、编制依据1. 国家相关法律法规及标准规范；2. 工程设计文件；3. 施工图纸及施工组织设计；4. 施工现场实际情况。

二、工程概况1. 工程名称：XX项目；2. 工程地点：XX地区；3. 工程规模：XX平方米；4. 工程类型：XX类型。

三、施工部署1. 施工准备：（1）场地准备：确保施工场地平整、开阔，满足桁架安装作业要求；（2）技术准备：熟悉施工图纸、规范及操作规程，组织技术交底；（3）施工机具准备：确保施工机械、工具、设备齐全，并进行检查、保养；（4）人员组织：明确施工人员职责，加强人员培训，提高安全意识。

2. 施工流程：（1）桁架吊装；（2）桁架校正；（3）桁架焊接；（4）桁架检查。

四、施工工艺1. 桁架吊装：（1）根据桁架重量、跨度及现场实际情况，选择合适的吊装设备；（2）确保桁架吊装过程中的安全措施到位，如：钢丝绳绑扎、吊装设备检查等；（3）吊装过程中，密切关注桁架位置及姿态，确保桁架平稳、垂直吊装。

2. 桁架校正：（1）桁架吊装到位后，对桁架进行初步校正；（2）根据设计要求，对桁架进行精细校正，确保桁架符合设计要求。

3. 桁架焊接：（1）选用合适的焊接材料及焊接工艺；（2）确保焊接质量，如：焊缝饱满、无裂纹、气孔等；（3）焊接过程中，注意防火、防毒、防尘等安全措施。

4. 桁架检查：（1）检查桁架安装质量，确保符合设计要求；（2）对桁架进行荷载试验，确保桁架承载能力。

五、质量保证措施1. 严格按照设计图纸、规范及操作规程进行施工；2. 加强施工过程的质量控制，确保桁架安装质量；3. 定期进行质量检查，发现问题及时整改；4. 做好施工记录，确保施工质量可追溯。

六、安全措施1. 施工人员必须穿戴好个人防护用品；2. 吊装过程中，确保吊装设备安全可靠，吊装人员必须熟悉吊装操作规程；3. 施工现场设置安全警示标志，确保施工安全；4. 定期进行安全检查，发现安全隐患及时整改。

七、进度安排1. 施工准备阶段：10天；2. 桁架吊装阶段：15天；3. 桁架校正、焊接阶段：10天；4. 桁架检查阶段：5天。

桁架安装施工方案桁架安装施工方案一、施工前准备1. 确定施工地点：根据设计图纸确定桁架安装位置，并进行现场勘察，评估施工条件和设备需求。

2. 准备施工材料和设备：根据设计需求，准备好所需的桁架、螺栓、螺母、螺栓套筒、安全带、吊索等材料和设备。

3. 确定施工安全措施：制定安全施工规范，并向施工人员进行相关安全教育和培训，提醒施工人员做好个人安全防护。

二、施工过程1. 安装基础：根据设计和勘察结果，在施工位置进行基础的施工，确保基础的稳固和可靠。

2. 安装主梁：首先根据设计要求，将主梁按照一定的间距进行布置，并使用吊索将主梁吊装到预定位置。

然后使用螺栓将主梁与基础连接，并调整水平度和垂直度。

3. 安装次梁：根据设计要求，将次梁按照一定的间距布置在主梁上，并使用螺栓将其与主梁连接。

注意调整次梁的位置和高度，确保其与主梁的连接牢固。

4. 安装剪力板和支撑：在次梁上安装剪力板，并使用螺栓将其固定。

同时，根据设计要求，在支撑位置安装支撑杆和支撑底座，加固整个桁架结构。

5. 最后进行整体调整：调整各个部位的位置和高度，确保桁架的整体稳定性和平衡性。

三、安全注意事项1. 施工过程中，所有施工人员必须穿戴好安全帽、安全鞋等个人防护用品，严禁站在高处无任何防护措施下作业。

2. 严格遵守相关施工规范，确保施工过程中严格按照设计要求进行操作，杜绝随意更改和拆卸结构元件。

3. 安装过程中，使用合适的施工设备，并正确使用，确保施工安全和顺利进行。

4. 在施工期间，承重材料必须符合规定标准，严格按照设计要求进行选择和使用。

5. 完工后，对桁架进行全面检查，确保结构牢固稳定，无松动和裂缝。

6. 确保施工现场的整洁和安全，及时清理施工垃圾和杂物。

总结：在桁架安装施工过程中，施工人员必须严格按照施工方案进行操作，确保施工工艺和要求的严谨性和可靠性。

同时，要加强安全教育和管理，降低施工风险，并及时处理施工过程中的安全问题，确保施工的顺利进行。

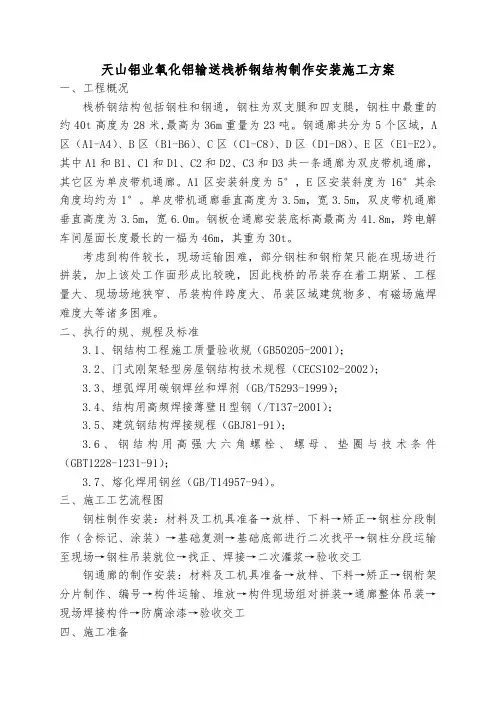

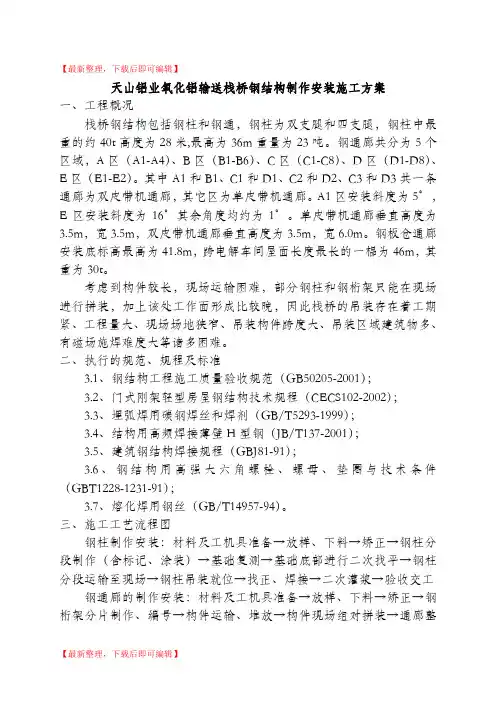

天山铝业氧化铝输送栈桥钢结构制作安装施工方案一、工程概况栈桥钢结构包括钢柱和钢通，钢柱为双支腿和四支腿，钢柱中最重的约40t高度为28米,最高为36m重量为23吨。

钢通廊共分为5个区域，A 区（A1-A4）、B区（B1-B6）、C区（C1-C8）、D区（D1-D8）、E区（E1-E2）。

其中A1和B1、C1和D1、C2和D2、C3和D3共一条通廊为双皮带机通廊，其它区为单皮带机通廊。

A1区安装斜度为5°，E区安装斜度为16°其余角度均约为1°。

单皮带机通廊垂直高度为3.5m，宽3.5m，双皮带机通廊垂直高度为3.5m，宽6.0m。

钢板仓通廊安装底标高最高为41.8m，跨电解车间屋面长度最长的一榀为46m，其重为30t。

考虑到构件较长，现场运输困难，部分钢柱和钢桁架只能在现场进行拼装，加上该处工作面形成比较晚，因此栈桥的吊装存在着工期紧、工程量大、现场场地狭窄、吊装构件跨度大、吊装区域建筑物多、有磁场施焊难度大等诸多困难。

二、执行的规、规程及标准3.1、钢结构工程施工质量验收规（GB50205-2001）；3.2、门式刚架轻型房屋钢结构技术规程（CECS102-2002）；3.3、埋弧焊用碳钢焊丝和焊剂（GB/T5293-1999）；3.4、结构用高频焊接薄壁H型钢（/T137-2001）；3.5、建筑钢结构焊接规程（GBJ81-91）；3.6、钢结构用高强大六角螺栓、螺母、垫圈与技术条件（GBT1228-1231-91）；3.7、熔化焊用钢丝（GB/T14957-94）。

三、施工工艺流程图钢柱制作安装：材料及工机具准备→放样、下料→矫正→钢柱分段制作（含标记、涂装）→基础复测→基础底部进行二次找平→钢柱分段运输至现场→钢柱吊装就位→找正、焊接→二次灌浆→验收交工钢通廊的制作安装：材料及工机具准备→放样、下料→矫正→钢桁架分片制作、编号→构件运输、堆放→构件现场组对拼装→通廊整体吊装→现场焊接构件→防腐涂漆→验收交工四、施工准备4.1、组织有关的技术人员熟悉工程图纸，并依照设计图绘出施工详图；4.2、按照图纸及施工技术要求准备工程所需的规、标准图集等技术资料；4.3、按照施工详图提出材料需用计划，并及时备料；4.4、准备制作场地和设备，并绘出生产场地布置图；4.5、配置本工程所需的测量仪器和专用工具等；4.6、编制合理、完善的施工方案，并做好详细的质量技术交底工作；4.7、准备施工专用输电线路，并采取有效的措施以保证其畅通、充足、可靠；4.8、组织施工人员进行相应的技术、质量和安全教育。

桁架安装工程方案一、项目概况桁架是一种结构较为简单、安装方便的建筑结构,广泛应用于大型机械设备和工厂厂房等领域。

本工程位于某工业园区内，建设单位计划在项目用地上搭建一座新的厂房，用于生产和装配大型设备。

为了支撑厂房的屋顶和承重墙体，需要设置一定数量的桁架结构。

本方案旨在对桁架安装工程进行详细规划和实施方案设计，确保工程进度和安全。

二、工程特点1.工程地点：工业园区内，地势平坦，交通便利，适合机械设备进出。

2.工程规模：厂房建筑面积10000平方米，设备使用区域面积8000平方米。

3.工程进度：厂房主体结构已经封顶，需要在封顶后完成桁架的安装和调整。

4.结构特点：桁架主要由钢材构成，长度和横截面尺寸不一，需要根据设计要求进行加工和安装。

5.工程环境：厂房周边尚未有其他建筑，可以通过吊装设备进行大型构件的安装。

三、安装方案1. 人员组织本项目需要组织一支具有施工资格和经验的团队，包括项目经理、技术骨干、安全员、吊装工、焊接工等。

项目经理负责协调整个工程的施工进度和质量，技术骨干负责设计图纸的解读和现场指导，安全员负责安全管理和施工现场的安全检查，吊装工负责吊装设备的操作和监督，焊接工负责焊接工艺的控制。

2. 设备准备为了完成桁架的安装工作，需要准备足够的吊装设备和焊接设备。

吊装设备包括吊车、起重机等，焊接设备包括电弧焊机、气体保护焊机等。

同时，需要准备好安全设施和应急预案，确保工程安全和施工人员的安全。

3. 施工流程桁架安装工程的主要施工流程包括：基础预埋件的安装、桁架构件的吊装、桁架构件的连接和调整、桁架构件的焊接。

具体流程如下：（1）基础预埋件的安装在厂房主体结构的顶部，应预先埋设好桁架的基础预埋件，包括固定螺栓和焊接接头。

在预埋件的下方设置好调整螺栓，用于桁架构件的调整。

（2）桁架构件的吊装吊装过程中，首先应对桁架构件进行清点和检查，确保其质量和数量符合设计要求。

然后利用吊装设备将桁架构件从地面吊装到预埋件的位置，确保安全和准确。

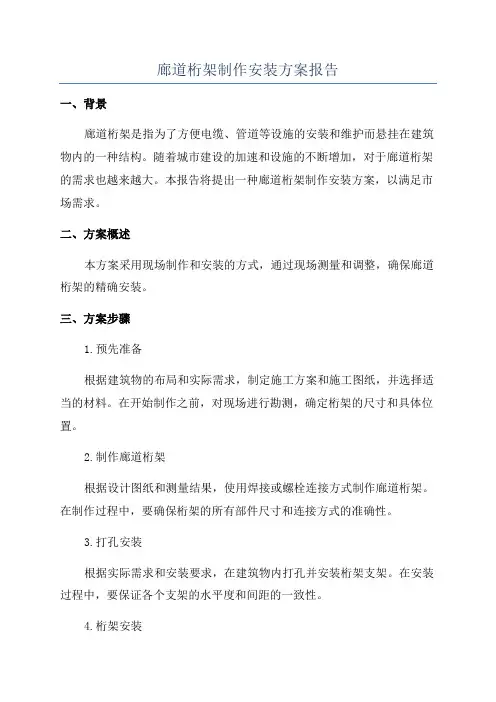

廊道桁架制作安装方案报告一、背景廊道桁架是指为了方便电缆、管道等设施的安装和维护而悬挂在建筑物内的一种结构。

随着城市建设的加速和设施的不断增加，对于廊道桁架的需求也越来越大。

本报告将提出一种廊道桁架制作安装方案，以满足市场需求。

二、方案概述本方案采用现场制作和安装的方式，通过现场测量和调整，确保廊道桁架的精确安装。

三、方案步骤1.预先准备根据建筑物的布局和实际需求，制定施工方案和施工图纸，并选择适当的材料。

在开始制作之前，对现场进行勘测，确定桁架的尺寸和具体位置。

2.制作廊道桁架根据设计图纸和测量结果，使用焊接或螺栓连接方式制作廊道桁架。

在制作过程中，要确保桁架的所有部件尺寸和连接方式的准确性。

3.打孔安装根据实际需求和安装要求，在建筑物内打孔并安装桁架支架。

在安装过程中，要保证各个支架的水平度和间距的一致性。

4.桁架安装将制作好的廊道桁架通过吊装设备安装到支架上。

在桁架安装过程中，要注意安全，确保吊装设备的稳定和桁架的平衡。

5.调整和修正根据现场情况，对已安装的廊道桁架进行调整和修正。

包括桁架的水平度、垂直度和位置的精确度等。

四、项目实施本方案将在XX大厦的建设项目中实施。

按照步骤进行廊道桁架制作和安装，并对整个过程进行监控和管理。

五、项目管理为了确保项目的顺利进行，我们将进行以下项目管理措施：1.制定详细的进度计划，确保项目的按时完成。

2.分配专业的团队成员，包括工程师和技术人员等，来确保制作和安装过程的质量。

3.实施严格的质量控制措施，包括对材料和工艺的检验。

4.进行现场安全培训，确保施工人员的安全意识和操作规范。

六、预算本项目的预算为XX万元，具体细节将在后续报告中提供。

七、风险控制在项目实施过程中，可能会面临以下风险：1.施工现场的条件限制。

2.桁架制作和安装过程中的错误。

为了降低这些风险，我们将加强项目管理，制定详细的工作计划，并密切监控施工过程中的质量和安全。

八、结论本报告提出了一种廊道桁架制作安装方案，以满足市场需求。

钢桁架制作及安装方案本工程钢桁架长42米，宽8米，采取整体放样、分段制作、分段防腐，现场拼接、安装。

一、钢桁架制作1、原材料（1）按施工图纸所注明的各种材料规格尺寸组织原材料，其机械性能、化学成分及其他技术指标应符合现行的国家规范和部颁标准。

并具有原材料出厂质量证明书和出厂合格证，到场的材料按招标文件技术规范要求进行取样复查，同时保管好材料质量证明文件和出厂合格证等作为竣工资料的组成部分。

（2）对复查合格的各种板材、管材进行平直矫正预处理，检查符合有关规范要求后分类堆入整齐，挂牌标明规格，品种，转入下道工序领料、放样、下料。

2、桁架部件放样、下料、矫正（1）根据施工详细图纸、制作工艺、工序流程和桁架桥拼接工艺图，放足尺寸大样，确定厂内分段制作长度，编制好下料构件明细表，注明尺寸、放足一、二类焊缝所需的坡口余量和焊接收缩余量，同时做好样板，质检人员对每道工序进行检查，检查合格后方能转入下道工序划线下料。

（2）钢材进入生产车间后，号料、下料，对接环缝用半自动环形割刀开坡口（300），清除氧化铁，转入焊接专用胎架，采用埋弧自动焊机焊接（详见焊接工艺），经质检部门超声波检查，X射线拍片检验合格，质量达到规范要求的标准，转入下道拼接工序。

（3）首先拼接两片下承式全焊接Q235b钢管桁架，根据1：1大样，拼搭1/2拼装钢平台。

立模时，用水平仪测平，搭焊靠模，立模完成后，由质检部门复核认可后进行桁架拼接，经专职质检员按图纸检验合格进行各分段钢管的焊接，经矫正焊接变形后，进行工厂预整拼。

预整拼时，确定拉杆与风撑的具体尺寸位置，在每个节点处焊上节点板并组焊有关构件。

桁架在制作时确保各节点预拱度符合设计值。

焊接结束后对所有焊缝进行100%超声波探伤检查，主要部件进行X光拍片检查。

桁架工地对接缝处，用样冲打上对中线，做上明显标记，清除所有焊疤，完成主桁架的工厂分片制作。

（4）其次再拼接顶、底片桁架。

桁架工厂分片制作完成后，分片用船运往施工现场拼接、吊装。

一、工程概况本工程为某办公楼走廊的钢桁架安装工程，走廊长度为60米，宽度为8米，高度为6米。

钢桁架采用Q345B级钢材，桁架结构为三角形，单跨跨度为15米。

本方案旨在确保钢桁架安装工程的质量、安全、进度，并符合相关设计规范和施工标准。

二、施工准备1. 技术准备（1）熟悉设计图纸，了解钢桁架的结构特点、尺寸、材料要求等。

（2）制定详细的施工方案，明确施工工艺、施工流程、质量标准等。

（3）组织施工人员进行技术交底，确保施工人员掌握施工技术要求。

2. 人员准备（1）组建专业的施工队伍，包括施工负责人、技术人员、施工人员等。

（2）对施工人员进行岗前培训，提高施工技能和安全意识。

3. 材料准备（1）钢材：Q345B级钢材，按照设计要求采购。

（2）焊接材料：符合国家标准的焊条、焊剂等。

（3）螺栓、螺母等紧固件：符合设计要求的螺栓、螺母等。

4. 机械准备（1）焊接设备：电弧焊机、气体保护焊机等。

（2）起重设备：起重机、吊车等。

（3）测量设备：水准仪、经纬仪、全站仪等。

三、施工工艺1. 施工流程（1）测量放线：根据设计图纸，确定钢桁架的位置，进行测量放线。

（2）基础处理：对基础进行处理，确保其符合设计要求。

（3）钢桁架吊装：采用起重机将钢桁架吊装到指定位置。

（4）钢桁架拼接：将钢桁架分段拼接，确保拼接质量。

（5）焊接：对钢桁架进行焊接，确保焊接质量。

（6）螺栓连接：对钢桁架进行螺栓连接，确保连接质量。

（7）验收：对钢桁架安装工程进行验收，确保工程质量。

2. 施工要点（1）钢桁架吊装：确保吊装过程中的安全，避免碰撞和变形。

（2）钢桁架拼接：严格按照设计要求进行拼接，确保拼接质量。

（3）焊接：采用合理的焊接工艺，确保焊接质量。

（4）螺栓连接：按照设计要求进行螺栓连接，确保连接质量。

四、质量控制1. 施工过程中，严格控制施工质量，确保符合设计要求和施工规范。

2. 定期对施工人员进行质量检查，发现问题及时整改。

3. 对钢桁架安装工程进行验收，确保工程质量。

桁架安装施工方案桁架安装施工方案一、施工准备工作：1.1 购买所需的桁架材料和工具，包括钢管、连接件、电动工具等。

1.2 制定施工计划，确定施工的时间和顺序。

1.3 开展场地勘察，确保场地平整，无障碍物。

1.4 安装施工前进行安全培训，确保施工人员具备安全意识和操作技能。

二、桁架安装过程：2.1 根据设计图纸和要求，标定安装位置和尺寸。

2.2 使用电动工具，对钢管进行切割和修整，确保其长度和质量符合要求。

2.3 根据设计图纸和要求，将钢管和连接件组装在地面上，形成桁架的框架结构。

2.4 使用电动工具，将桁架的框架结构固定在地面上，确保其稳定性和牢固度。

2.5 使用电动工具，将桁架的框架结构固定在屋顶或梁上，确保其与建筑物的连接牢固和安全。

2.6 根据需要，进行桁架的补充加固和调整，以提高其稳定性和承载能力。

2.7 安装完成后，进行施工验收，确保桁架的安装质量符合要求。

三、安全措施：3.1 在施工现场设置警示标志，提醒人员注意安全。

3.2 进行防护措施，使用安全帽、防滑鞋等个人防护装备。

3.3 定期检查和维护施工设备和工具，确保其安全和正常使用。

3.4 进行施工过程中的安全培训和巡检，及时发现和处理安全隐患。

3.5 遵守施工现场的各项规章制度，确保施工安全和秩序。

四、施工注意事项：4.1 严格按照设计图纸和要求进行施工，不得随意更改或偷工减料。

4.2 施工前对材料和工具进行检查，确保其质量和适用性。

4.3 施工过程中进行适当的交流和协作，保持施工队伍的凝聚力和配合度。

4.4 对施工现场进行清理和整理，保持施工环境的整洁和安全。

4.5 施工完成后，进行桁架的维护和保养，定期检查和更换损坏的部件。

五、施工质量控制：5.1 严格按照设计图纸和要求进行施工，确保桁架的尺寸和形状符合要求。

5.2 进行施工验收，对施工质量进行检查和评估。

5.3 进行施工记录和档案管理，及时掌握施工情况和问题。

5.4 对施工中出现的问题和质量缺陷进行整改和处理，确保施工质量达到标准要求。

管道桁架施工方案1. 引言管道桁架施工方案是用于支撑和安装管道的结构系统，它具有承载能力强、刚度好、安装方便等优势。

本文将介绍一种常见的管道桁架施工方案，包括桁架的选择、安装步骤和注意事项，旨在帮助施工人员高效、安全地完成管道桁架的搭建。

2. 桁架的选择在选择管道桁架之前，需要考虑以下几个因素：2.1 载荷要求根据管道的重量和运行状态确定桁架的承载能力。

一般情况下，桁架的设计载荷应大于管道的实际载荷，以确保安全。

2.2 架体类型根据管道的布置和实际情况选择适合的桁架类型，例如单排管夹、双排管夹、混凝土支撑等。

同时考虑桁架的稳定性和刚度，在保证安全的前提下选择最经济的方案。

2.3 材料选择桁架的材料应具有良好的强度和抗腐蚀性能，一般选择碳钢、不锈钢等材料。

根据现场环境和气候条件选择适当的材质，确保桁架的使用寿命和安全性。

3. 桁架安装步骤3.1 施工准备在施工前，需要进行必要的准备工作，包括现场测量、计算承重、材料采购等。

确保施工所需的材料齐全并符合要求。

3.2 安装支撑结构首先需要在管道布置的位置安装支撑结构，可以采用焊接、螺栓连接等方式固定。

对于大跨度的桁架，需要额外加固，确保整个支撑结构的稳定性。

3.3 安装桁架根据实际情况选择合适的桁架类型，并按照设计要求进行安装。

桁架的安装应采用逐步、分段进行，并确保每一段桁架连接牢固、稳定。

3.4 接管安装在桁架安装完成后，需要将管道安装到桁架上。

根据管道的类型和规格选择合适的安装方法，例如螺栓连接、焊接等。

确保管道与桁架的连接紧密、牢固。

3.5 桁架调整安装完成后，需要对桁架进行调整，确保其水平度和垂直度。

通过调整桁架的连接部位，使管道达到设计要求的倾斜度和高度。

4. 安全注意事项在进行管道桁架施工时，需要注意以下几点以确保施工人员的安全：•佩戴符合规范要求的个人防护装备，包括安全帽、安全鞋、防护眼镜等。

•加强施工现场管理，保持施工区域的整洁和安全。

钢管桁架结构制作、安装1 一般工艺原则大型桁架结构一般尽可能在地面胎架（见图5-9）上进行单榀桁架的组拼, 然后吊至柱顶就位后再焊接各榀桁间的横向杆件。

如桁架跨度和总重超出吊装机械能力时, 一般在地面按起重量分段组焊, 各段之间设置临时螺栓固定连接接头, 分段组焊完成后经焊缝及各部尺寸检验合格, 再拆开分段处的临时固定螺栓, 逐段吊运至安装位置的台架上, 进行合拢焊缝的焊接。

无论在地面胎架或高空安装台架上, 均按照先焊中间节点, 再向桁架两端节点扩展的焊接顺序, 以避免由于焊缝收缩向一端累积而引起的桁架各节点间尺寸误差。

并且不在同一支管的两端同时施焊。

2 结构特点钢管桁架结构的线条流畅, 体形优美, 易于实现建筑设计的艺术追求；钢管截面惯性半径较大, 可减轻体重, 因而经济性优良；外露表面积为工字形截面表面积的2/3, 相应减少了防腐和防火涂料的费用。

因而钢管桁架结构在建筑中得到广泛的应用, 如体育场、航站楼、展览馆等大跨度公共设施屋盖结构, 公路桥梁桥拱, 塔架、各种建筑物的装饰性结构等。

3 钢管的连接主要采取焊接, 即使大型结构的高空安装合拢节点部分采用栓接, 也必须把栓接部件焊到钢管杆件上, 因而焊接技术在钢管结构的施工安装中占有重要的地位。

无论从焊接节点构造, 焊接工艺和无损检测技术都有些特殊的要求。

4 一般节点形式及对焊接坡口的要求对焊接坡口的要求主要服从于管结构节点设计形式及承载要求。

图5-10为部分焊接规范AWSD1.1—1998规定的标准连接节点。

该图中a为圆管主管与支管的连接节点形状, 从图5-10b～图5-9d则依此为T形、Y形、K形、T-Y、T-K组合形及喇叭形节点形式。

图5-11为管材拼接节点形式, 图5-11a、图5-11b为加内衬衬套作为垫板的全焊透对接接头, 图5-11a适用于管壁厚不大于6mm时, 图5-11b适用于管壁厚大于、等于6mm时, 采用V形带垫板坡口单面焊。

桁架安装施工方案一、引言桁架是一种由钢材或铝材制成的轻型结构，常用于建筑结构中的支撑和抗荷载。

桁架具有重量轻、强度高、可重复使用等优点，因此在现代建筑中得到了广泛应用。

本文将针对桁架的安装施工方案进行详细介绍，以帮助施工人员正确、高效地进行桁架的安装。

二、前期准备1. 方案设计与计划制定：在进行桁架安装之前，必须进行详细的方案设计和计划制定。

这包括确定桁架的尺寸、类型及数量，并制定详细的施工计划，包括工期、材料准备、人员安排等。

2. 材料准备：在安装桁架之前，需要准备好相关的材料和工具。

这包括桁架材料、连接件、起重设备、工具等。

确保所有材料的质量合格并按照施工计划进行统一采购。

3. 安全措施：在进行桁架安装施工之前，必须制定并执行严格的安全措施。

确保施工现场的安全，包括人员的安全、材料的安全、设备的安全等。

4. 现场勘测：在正式安装桁架之前，进行现场勘测是非常重要的一步。

通过现场勘测，可以了解到地形、气候、环境等因素，为后续的安装工作提供详细的参考。

三、施工步骤1. 基础施工：桁架的安装需要一个稳固的基础。

在进行基础施工时，必须根据设计要求进行地基处理、基础浇筑等工作，确保基础的稳定和牢固。

2. 竖立立柱：桁架的竖立立柱是整个安装施工的关键步骤之一。

首先，根据施工计划，在基础上安装立柱调整器。

然后，根据设计要求将立柱竖立，并通过调整器进行垂直调整，直至达到精确的位置。

3. 桁架组装：在竖立立柱之后，进行桁架的组装。

首先，根据设计要求将桁架材料进行切割和加工，然后使用连接件将各个杆件组装在一起。

在组装过程中，必须严格控制杆件的尺寸和连接点的位置，确保整体的质量稳定。

4. 爬升施工：对于高空桁架安装，可能需要使用爬升设备进行施工。

在进行爬升施工时，必须严格遵守安全规范，并对设备进行定期检查和维护，确保施工人员的安全。

5. 填充与校正：在完成桁架的组装之后，需要对桁架进行填充和校正。

通过填充材料，可以填充桁架与建筑物之间的空隙，提高整体的稳定性。

内蒙古家景煤焦化项目M3通廊桁架钢结构制作安装施工方案编制：审核：质量：安全：批准：编制单位：江苏建工集团内蒙古家景煤焦化项目部编制日期：二零一零年九月十八日目录第1章工程概况 (4)第2章编制依据 (4)第3章施工准备 (5)第4章材料管理 (5)4.1.材料验收 (5)4.2.材料保管 (5)第5章桁架钢结构制作 (6)5.1．图纸细化二次测算绘图 (6)5.2.钢结构除锈、防腐 (6)5.3.胎具预制组装 (6)5.4.放样、号料和下料 (7)5.5单片桁架搁置 (8)5.6单片桁架倒运 (9)5.7单片桁架现场拼装 (10)第6章桁架钢结构安装 (14)6.1钢结构桁架吊装准备工序及应具备的条件 (14)6.2钢结构桁架吊装 (14)第7章钢结构焊接质量控制 (15)7.1焊接准备 (15)7.2焊接工艺 (16)7. 3焊接质量标准 (18)7.4焊接成品保护 (19)7.5焊接缺陷处理 (19)第8章螺栓连接质量控制 (20)8.1螺栓安装准备 (20)8.2螺栓安装工艺 (21)8.4螺栓安装成品保护 (23)8.5螺栓安装缺陷处理 (23)8.6螺栓安装质量记录 (24)第9章质量保证体系及保证措施 (24)9.1.质量保证体系 (24)9.2. 质量保证措施 (25)9.3.质量控制点 (26)第10章施工进度管理 (27)第11章安全文明管理 (27)11.1.安全管理体系 (27)11.2.安全文明施工措施 (27)11.3.危险源及控制措施 (29)第12章测量检验器具、施工机具和措施用料 (31)12.2主要施工机具 (32)12.3施工措施用料 (33)第13章劳动力资源 (34)13.1劳动力资源 (34)第14章交工验收 (35)14.1.工程验收资料 (35)14.2.办理验收签字和移交手续 (35)1.1．工程名称：内蒙古家景年产240万吨煤焦化项目1.2．建设单位：内蒙古家景焦化有限责任公司1.3．工程地址：乌海市乌达化学工业园1.4．设计单位：山西泰华化工设计有限公司1.5．工程概况：M3通廊位于新煤一转运站和新2-2#转运站之间，为南北方向，桁架总跨度为28.886m，截面尺寸为2.5m×4m（高×宽），高端支撑点标高为▽+9.713m，低端支撑点标高为▽+1.568m，地面标高为▽-1.5m，桁架总重为 22.54t；1.6．施工要点：钢结构的就位尺寸及标高、钢结构吊装的控制，高空作业的管理，焊接质量控制等；1.7．工期要求：2010年9月5日～2010年10月20日1.8．质量要求：执行国家现行工程质量验评标准，质量合格。

管道桁架施工方案管道桁架施工方案是在建筑物或工业设施中用于支撑和保护管道系统的重要工程。

以下是一个700字的管道桁架施工方案示例。

一、项目概述本项目为某工业设施的管道系统桁架施工，总长约为3000米。

本施工方案主要包括材料采购、现场准备、桁架安装、检测验收等步骤。

二、施工准备1. 管道桁架材料采购：根据设计图纸和工程要求，采购合适的桁架材料，包括钢管、角钢、螺栓等。

2. 施工团队组建：成立施工团队，包括技术人员、工程师和施工人员等，确保人员配备齐全。

3. 现场准备：清理施工现场，确保施工区域平整，清除障碍物，并做好安全防护措施。

三、桁架安装1. 桁架定位：根据设计要求和图纸标示，确定桁架的定位点和高度。

2. 桁架组装：根据设计图纸和施工计划，将所采购的材料进行组装，包括固定螺栓、焊接等工艺。

3. 桁架安装：将组装好的桁架安装到预定位置上，使用液压千斤顶等设备进行调整和定位。

4. 桁架固定：将桁架与建筑物的结构物进行连接，采用螺栓、焊接等方式进行固定，确保稳定性和安全性。

5. 桁架调整：在安装完毕后，对桁架进行调整和整体平衡处理，保证桁架的水平度和垂直度。

四、检测验收1. 非破坏性检测：对桁架进行非破坏性检测，包括超声波检测、射线检测等，确保桁架的质量和安全性。

2. 施工质量验收：按照设计图纸和施工标准进行验收，对桁架的组装、安装、固定等进行检查，确保质量合格。

3. 安全检查：对施工现场进行安全检查，确保施工过程中无安全事故发生，并采取必要的安全措施和应急预案。

五、总结本施工方案详细描述了管道桁架的施工步骤和要求，具备各项工作的组织、安全、质量等方面的保证措施。

施工过程中，应严格按照施工方案进行操作，确保施工质量和安全。

施工过程中若发现问题，应及时调整和解决，确保项目圆满完成。

天山铝业氧化铝输送栈桥钢结构制作安装施工方案一、工程概况栈桥钢结构包括钢柱和钢通，钢柱为双支腿和四支腿，钢柱中最重的约40t高度为28米,最高为36m重量为23吨。

钢通廊共分为5个区域，A 区（A1-A4）、B区（B1-B6）、C区（C1-C8）、D区（D1-D8）、E区（E1-E2）。

其中A1和B1、C1和D1、C2和D2、C3和D3共一条通廊为双皮带机通廊，其它区为单皮带机通廊。

A1区安装斜度为5°，E区安装斜度为16°其余角度均约为1°。

单皮带机通廊垂直高度为3.5m，宽3.5m，双皮带机通廊垂直高度为3.5m，宽6.0m。

钢板仓通廊安装底标高最高为41.8m，跨电解车间屋面长度最长的一榀为46m，其重为30t。

考虑到构件较长，现场运输困难，部分钢柱和钢桁架只能在现场进行拼装，加上该处工作面形成比较晚，因此栈桥的吊装存在着工期紧、工程量大、现场场地狭窄、吊装构件跨度大、吊装区域建筑物多、有磁场施焊难度大等诸多困难。

二、执行的规范、规程及标准3.1、钢结构工程施工质量验收规范（GB50205-2001）；3.2、门式刚架轻型房屋钢结构技术规程（CECS102-2002）；3.3、埋弧焊用碳钢焊丝和焊剂（GB/T5293-1999）；3.4、结构用高频焊接薄壁H型钢（JB/T137-2001）；3.5、建筑钢结构焊接规程（GBJ81-91）；3.6、钢结构用高强大六角螺栓、螺母、垫圈与技术条件（GBT1228-1231-91）；3.7、熔化焊用钢丝（GB/T14957-94）。

三、施工工艺流程图钢柱制作安装：材料及工机具准备→放样、下料→矫正→钢柱分段制作（含标记、涂装）→基础复测→基础底部进行二次找平→钢柱分段运输至现场→钢柱吊装就位→找正、焊接→二次灌浆→验收交工钢通廊的制作安装：材料及工机具准备→放样、下料→矫正→钢桁架分片制作、编号→构件运输、堆放→构件现场组对拼装→通廊整体吊装→现场焊接构件→防腐涂漆→验收交工四、施工准备4.1、组织有关的技术人员熟悉工程图纸，并依照设计图绘出施工详图；4.2、按照图纸及施工技术要求准备工程所需的规范、标准图集等技术资料；4.3、按照施工详图提出材料需用计划，并及时备料；4.4、准备制作场地和设备，并绘出生产场地布置图；4.5、配置本工程所需的测量仪器和专用工具等；4.6、编制合理、完善的施工方案，并做好详细的质量技术交底工作；4.7、准备施工专用输电线路，并采取有效的措施以保证其畅通、充足、可靠；4.8、组织施工人员进行相应的技术、质量和安全教育。
