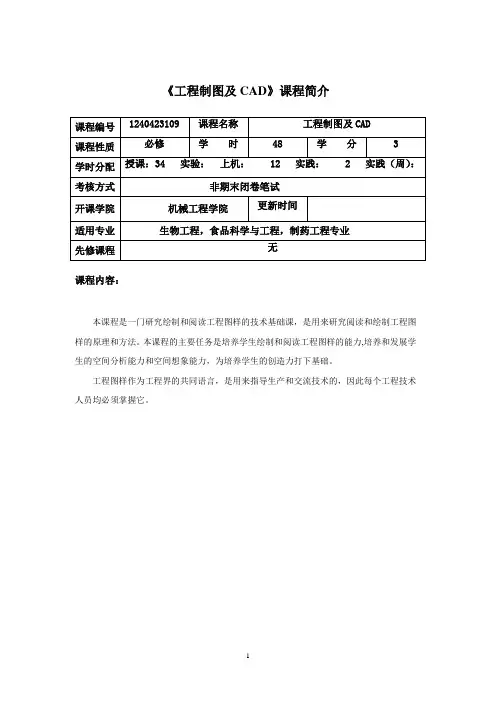

《工程制图及CAD》课程简介课程内容:本课程是一门研究绘制和阅读工程图样的技术基础课,是用来研究阅读和绘制工程图样的原理和方法。
本课程的主要任务是培养学生绘制和阅读工程图样的能力,培养和发展学生的空间分析能力和空间想象能力,为培养学生的创造力打下基础。
工程图样作为工程界的共同语言,是用来指导生产和交流技术的,因此每个工程技术人员均必须掌握它。
Brief IntroductionCourse Description:Engineering drafting is a technical course. Engineering drafting studies the principles and the methods of reading and making engineering drawings. The main tasks of this course are to cultivate the student’s drawing making and drawing reading abilities, to cultivate and develop the student’s spatial analysis and spatial visualization abilities,to lay the solid foundation to cultivate the student’s creativity.Engineering drawing is often said that engineering drawing is the common language of engineering. As a common language of engineering, the drawing is used to direct the production and make the technical interchange. Every engineer must master this language.《工程制图及CAD》课程教学大纲一、本课程的教学目的、任务和要求:本大纲按照“普通高等院校工程图学课程教学基本要求”,结合专业特点,本着少而精,理论联系实际的原则而制定的。

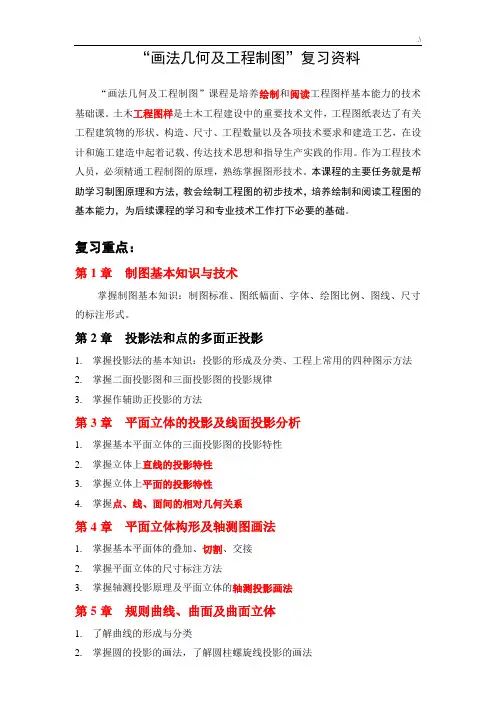

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺,在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员,必须精通工程制图的原理,熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法,教会绘制工程图的初步技术,培养绘制和阅读工程图的基本能力,为后续课程的学习和专业技术工作打下必要的基础。
复习重点:第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1.掌握投影法的基本知识:投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法,了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法,主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体(圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法,根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图(了解基本概念)1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念)1.了解房屋的组成和各部分的作用,了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解)了解桥涵工程图的基本知识,了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法:本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

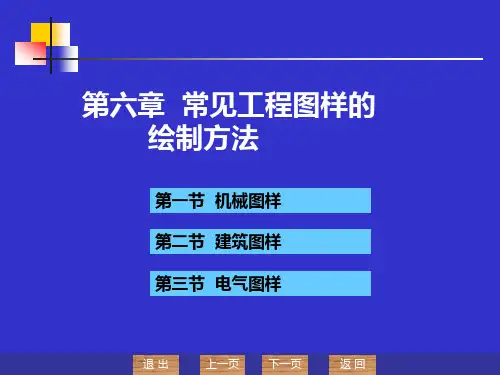

第六章常见工程图样的绘制方法第一节机械图样第二节建筑图样第三节电气图样常见工程图样的绘制方法根据相关理论、标准和规定,准确地表达出工程对象的形状、大小和必要的技术要求的图就是工程图样。
它是制造或建造、装配或组装的主要依据,是进行技术交流的工具。
第一节机械图样在机械工程中,设计、制造机械工程对象,必须先绘制出机械图样,然后再根据图样进行加工制造、装配,实现预想的结果。
常用的机械图样是零件图和装配图。
一、零件图零件图是组织生产、进行零件加工和检验的主要技术文件之一。
一张完整的零件图通常有以下内容:(1)用于表达零件结构和形状所必需的“一组图形”。
它可以用前述的“绘图(D)”和“修改(M)”的相关命令绘制,详见第四章。
(2)用于表达零件大小及制造和检验所必需的“尺寸”。
它可以用“标注(N)”的相关命令实现。
(3)说明零件制造时要达到的表面质量、尺寸和形状位臵精度、热处理等内容所需的“技术要求”。
这些可以用“块(B)”、“标注(N)”和“文字(T)”等相关命令实现。
(4)说明零件名称、数量、材料、比例、图号和责任签名等内容所需的“标题栏”(以表格形式出现)。
它们可以用“绘图(D) ”、“修改(M)”和“文字(T)”等相关命令实现。
(一)表面粗糙度的标注表面粗糙度代号一般用“块”命令进行操作。
块是将作图中需反复使用的图形及其信息组合起来,并赋予名称的一个整体。
作图中,Auto CAD把块作为一个独立的对象进行处理。
为方便块的大小与零件图形大小的互动,一般应将块定义成1〓1的块。
例如,若块中的图形与字高具有一定的比例关系,则按字高为1,绘制块中的图形;当绘图中需调用块时,其比例因子等同于字高即可。
(1)绘制表面粗糙度符号在此基础上采用“直线”命令,作出-60和+60度两直线段。
用“修剪”命令剪去多余线。
按表面粗糙度符号与字高的比例关系,采用“直线”、“偏移”命令作出三段直线段,间距为1.4。
1.创建表面粗糙度代号块用“删除”命令删除上下两直线段。
点和直线§1-1投影知识1, 中心投影法1、平行投影法(正投影法斜投影法)§1-2点的投影一个形体是由多个侧面所围成,各侧面又相交于多条侧棱,各侧棱又相交于多各顶点,则只要把这些点的投影画出来,再连成线就可作出一个形体的投影。
所以,点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律(1)a’a在同一条投影连线上,垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴(2)a’a”在同一条投影连线上,垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴(3)点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
(1)对V面投影时,靠近V面的为后,远离V面的为前。
H, W面投影可反映出其前后关系。
(2)对H面投影时,靠近H面的为下,远离H面的为上。
V, W面投影可反映出其上下关系。
(3)对W面投影时,靠近W面的为右,远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置,即两点恰好在同一条投影线上,此时两点在同一投影面上的投影重合,这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结:1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向:自上向下, 自前向后, 自左向右3, 推断重影点的可见性:前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道,直线是无限长的。
直线的空间位置可由线上随意两点的位置确定,即两点定一线,在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点:平行某一投影面,倾斜其他投影面。
绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的,绘图的步骤是:先画底稿;然后,进行校对,根据需要进行铅笔加深或上墨;最后,再经复核,由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时,采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿,底稿一定要正确无误码,才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度,确定绘图比例,选定图幅,画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积,布置图面。
然后,开始画图。
画图时,先画图形的对称轴线,中心线或主要轮廓线,再逐步画出细部。
图形完成后,画尺寸界线利尺寸线。
最后,对所绘制的底稿进行仔细校对,改正错误和缺点,并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明,符号国家标准的规定,宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时,圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时,一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致,可以按线宽分批加深;先画粗实线,再画中虚线,然后画细实线,最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序,一般是先画曲线,后画直线;画同类型的直线时,通常是先从上向下加深所有的水平线,再从左向右加深所有的竖直线,然后加深所有倾斜线。
当图形加深完毕后,再加深尺寸线及尺寸界线等,然后,画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头),填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前,必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格,数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后,必须认真复核,如发现错误,则应立即改正;最后,由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序,与绘制铅笔加深的图样相同。
