工程图学第六章视图表达方法

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。

Views视图Principle views and directional views 基本视图及向视图Partial views局部视图Oblique views斜视图Exercises练习题请点击相应标题显示其内容First angle method 第一角画法(E 法)请点击鼠标左键显示后面内容First angle symbol 第一角符号Third angle symbol 第三角符号Principle views:There are six orthographic views when project to six projection planes.基本视图:分别向六个基本投影面投射,便得到六个基本视图。

Relative position 相对位置关系:Observer ⇒Object ⇒projection plane观察者⇒物体⇒投影面Observer ⇒Transparent projection plane ⇒Object观察者⇒透明投影面⇒物体The layout of all views must arranged according to projection rules, therefore the view names are omitted.各视图之间的位置应符合投影规律,此时一律不标注视图的名称。

In the first angle, the sides that are far from the front view indicate the front side of the object, whereas it is reversed in third angle其他视图中远离主视图的一侧,表示物体的前面,而在第三角画法中则表示其后面。

底 仰右 后主左俯后左 Third angle method 第三角画法(A 法)Front Left TopBottomRearRight 顶前右 TopFront Right RearLeftBottom请点击鼠标左键显示后面内容Directional views:If the views are not positioned according to the conventionalorthographic projection, the view names must be labeled with capital letter above the view, and then show the projective direction of corresponding views with arrow and label the same letter as on the view. Such view is called directional view.向视图:若各视图不按照既定的位置关系配置,应在视图的上方用大写拉丁字母注出视图名称,在相应视图附近用箭头指明投射方向,并注上同样的字母,该视图称为向视图。

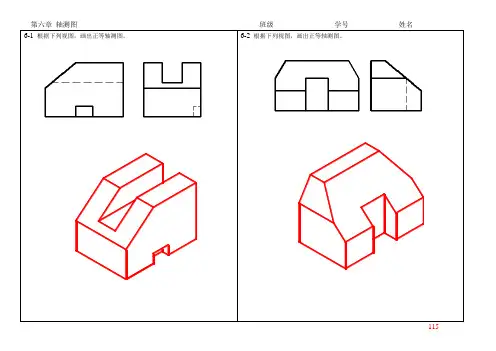

工程图学解题指导1、平面立体的投影完全由平面组成的立体称为平面立体，如棱柱、棱锥、棱台等。

绘制平面立体的投影，实质上就是绘制组成平面立体的各平面的投影。

只要作出属于平面立体的各棱面、棱线和顶点的投影，并判别可见性，就能绘制其投影图。

画图时，可先画出平面中具有积聚性或反映实形的那些投影，然后再画出其余投影，并判别可见性。

各投影间应保持“长对正、高平齐、宽相等”的投影规律和立体上下、左右、前后六个方位在投影中的对应关系。

在平面立体上取点、线时，应把属于平面立体的棱面作为单独的平面来考虑。

可以利用平面投影的积聚性或平面上作辅助线来作图。

2、平面立体的截切平面立体的截交线是截平面与平面立体表面的共有线，截交线上的点是截平面与立体表面上的共有点。

平面立体的表面具有一定的范围，所以截交线通常是封闭的平面多边形。

多边形的各顶点是平面立体的各棱线或边与截平面的交点，多边形的各边是平面立体的棱面与截平面的交线，或是截平面与截平面的交线。

【例1】已知立体的主、左视图，求俯视图。

分析：假想把左视图的缺口补齐成矩形，可知此立体截切前是长方体。

根据主视图的斜线1’和左视图的线框1”可知截平面是正垂面，正垂面Ⅰ将长方体的左上角去掉。

根据左视图缺口的形状和主视图上的两条虚线,可知长方体中下部分有一个从左到右的通槽。

作图：（1）先画出长方体的俯视图。

（2）根据对正垂面Ⅰ的投影分析，画出正垂面的水平投影。

作图时，在左视图上定出a"、b"、c"、d"、e"、f"、g"、h"、i"、j"，并在主视图上定出a、b、c、d、e、f、g、h、i、j，再求出这些点的水平投影，顺序连成左视图线框1”的类似形，即得截面Ⅰ的水平投影。

（3）用虚线画出槽底部的轮廓线，完成俯视图。

【例2】已知四棱台中部开一垂直于V面的三棱柱形通孔，试完成水平投影，作出侧面投影。
