下载文档原格式
现场焊接工艺评定报告一、项目背景焊接是一种常见的金属连接方法，广泛应用于各个行业，尤其是在工业制造和建筑领域。
为了确保焊接过程的质量和安全，评定焊接工艺是非常必要的。
二、评定目的本次评定旨在评估现场焊接工艺的可行性和合理性，验证焊接方法和设备是否符合相关标准和要求。
三、评定内容1.焊接工艺规范：对焊接工艺规范进行全面评估，包括焊接方法、焊接材料、焊接设备等方面的要求。
2.设备检查：检查焊接设备的完整性、性能和安全性，评估其是否满足本次焊接工艺的要求。
3.焊接操作人员评估：对焊接操作人员进行技术能力评估，包括焊接技术熟练度、操作规范性等方面的评估。
4.试样焊接：根据评定要求，进行焊接试样制备，评估焊接工艺的可行性和合理性。
5.焊接质量评定：对焊接试样进行断口检查、力学性能测试和无损检测，评估焊接质量是否符合要求。
6.评定报告编写：根据评定结果，编写评定报告，对焊接工艺进行总结和分析。
四、评定方法1.焊接工艺规范的评定主要依据焊接标准和相关技术文件进行检查和对比。
2.设备检查主要通过外观检查、功能测试和安全性检查等方式进行评估。
3.焊接操作人员评估可以通过观察其焊接技术操作、检查其证书和经验等方式进行评估。
4.试样焊接可以根据评定要求进行试样制备和焊接过程的观察和记录。
5.焊接质量评定主要通过断口检查、力学性能测试和无损检测等方式进行评估和分析。
6.评定报告编写主要依据评定结果和分析，结合相关工艺规范和标准进行编写。
五、评定结果根据对焊接工艺规范、设备、操作人员和焊接质量的评定，得出以下结果：1.焊接工艺规范符合相关标准和技术要求，适用于实际焊接项目。
2.焊接设备完好，性能良好，满足本次焊接工艺的要求。
3.焊接操作人员技术熟练，操作规范，具备进行焊接作业的资格。
4.试样焊接质量良好，焊缝形貌合理，焊接强度满足要求。
5.焊接质量评定结果良好，断口无明显缺陷，力学性能满足技术要求。
6.根据评定结果，本次焊接工艺被认定为可行和合理。
焊接工艺评定报告模板1. 简介本报告对焊接工艺进行评定，旨在评估焊接过程中的技术可行性和质量控制能力，为焊接项目的顺利进行提供依据。
本文将分析焊接工艺的基本要素、评定指标和评定方法，并对评定结果进行总结和建议。
2. 焊接工艺的基本要素焊接工艺的基本要素包括焊接方法、焊接材料、焊接设备和焊接工艺规程。
下面对每个要素进行详细介绍。
2.1 焊接方法焊接方法是指焊接过程中所采用的具体方法和技术。
常见的焊接方法包括手工电弧焊、气体保护焊、电阻焊、焊锡焊接等。
根据焊接工件的材料和要求，选择合适的焊接方法至关重要。
2.2 焊接材料焊接材料包括焊接电极、焊接材料填充料和保护剂等。
不同的焊接材料在焊接过程中的性能和特点各异，对焊接接头的质量和强度有着重要影响。
2.3 焊接设备焊接设备是指用于进行焊接操作的设备和工具，如焊接机、焊接枪、焊接钳等。
合适的焊接设备能够提高焊接质量和效率，减少焊接变形和缺陷。
2.4 焊接工艺规程焊接工艺规程是指针对具体焊接项目所制定的操作规范和步骤。
合理的焊接工艺规程能够确保焊接过程的稳定性和一致性，提高焊接接头的质量和可靠性。
3. 焊接工艺评定指标焊接工艺评定应从焊接接头的质量、焊接速度和资源利用率等多个方面进行评估。
下面列举了一些常用的评定指标。
3.1 焊缝质量焊缝质量是评定焊接接头质量的重要指标之一。
焊缝应具有足够的强度、密实性和可靠性，且不应出现焊接缺陷，如气孔、裂纹、夹杂等。
3.2 焊接速度焊接速度是评估焊接工艺效率的指标，也是评定焊接工艺技术可行性的重要依据。
焊接速度应能够满足项目的生产需求，同时保证焊接接头的质量。
3.3 资源利用率资源利用率是评估焊接工艺经济性的关键指标。
合理的焊接工艺应能够充分利用焊接材料和能源资源，减少浪费和成本。
4. 焊接工艺评定方法焊接工艺评定应采用科学且可靠的方法和手段，以确保评定结果的准确性和可信度。
以下是一些常用的焊接工艺评定方法。
4.1 标准试件法通过制作一系列标准试件，进行焊接工艺的模拟和测试，评估焊接接头的质量和性能。
焊接工艺评定报告样本一、报告目的。
本报告旨在对焊接工艺进行评定，以确保焊接质量符合相关标准和要求，保障产品质量和安全。
二、评定范围。
本次焊接工艺评定范围包括焊接材料、焊接设备、焊接工艺和焊接人员。
三、评定方法。
1. 焊接材料评定，对焊接材料的质量、规格和性能进行检测和评定，包括焊条、焊丝、焊剂等。
2. 焊接设备评定，对焊接设备的性能、稳定性和安全性进行检测和评定，包括焊接机、焊枪、焊接工作台等。
3. 焊接工艺评定，对焊接工艺的操作规程、工艺参数和质量控制进行检测和评定，包括预热、焊接速度、焊接温度等。
4. 焊接人员评定，对焊接人员的技术水平、操作规范和安全意识进行检测和评定，包括焊接操作技能、安全防护意识等。
四、评定结果。
经过评定，得出以下结论：1. 焊接材料符合相关标准和要求，质量稳定可靠。
2. 焊接设备性能良好，稳定性高，操作便捷。
3. 焊接工艺参数合理，质量控制有效，焊接质量稳定可靠。
4. 焊接人员技术水平高，操作规范，安全意识强。
五、存在问题及改进措施。
1. 存在焊接工艺参数设置不够精细的情况，需要进一步优化和调整。
2. 部分焊接人员在操作中存在疏忽大意的情况，需要加强培训和管理。
六、建议。
1. 对焊接工艺参数进行进一步优化和调整，确保焊接质量稳定可靠。
2. 加强对焊接人员的培训和管理，提高其操作规范和安全意识。
七、总结。
本次焊接工艺评定结果整体良好，但仍存在一些问题需要改进和完善。
希望相关部门能够重视评定结果，采取有效措施，确保焊接质量和安全。
以上为焊接工艺评定报告样本，如有疑问或意见，请及时反馈。
感谢您的关注与支持。

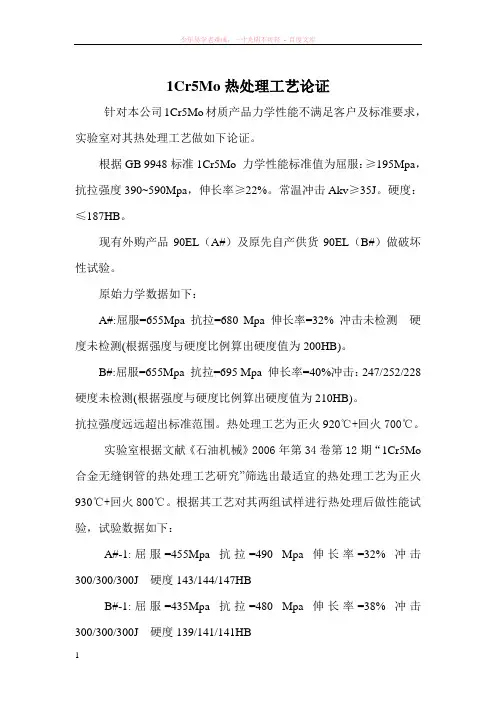

1Cr5Mo热处理工艺论证
针对本公司1Cr5Mo材质产品力学性能不满足客户及标准要求，实验室对其热处理工艺做如下论证。
根据GB 9948标准1Cr5Mo 力学性能标准值为屈服：≥195Mpa，抗拉强度390~590Mpa，伸长率≥22%。
常温冲击Akv≥35J。
硬度：≤187HB。
现有外购产品90EL（A#）及原先自产供货90EL（B#）做破坏性试验。
原始力学数据如下：
A#:屈服=655Mpa 抗拉=680 Mpa 伸长率=32% 冲击未检测硬度未检测(根据强度与硬度比例算出硬度值为200HB)。
B#:屈服=655Mpa 抗拉=695 Mpa 伸长率=40%冲击：247/252/228 硬度未检测(根据强度与硬度比例算出硬度值为210HB)。
抗拉强度远远超出标准范围。
热处理工艺为正火920℃+回火700℃。
实验室根据文献《石油机械》2006年第34卷第12期“1Cr5Mo 合金无缝钢管的热处理工艺研究”筛选出最适宜的热处理工艺为正火930℃+回火800℃。
根据其工艺对其两组试样进行热处理后做性能试验，试验数据如下：
A#-1:屈服=455Mpa 抗拉=490 Mpa 伸长率=32% 冲击300/300/300J 硬度143/144/147HB
B#-1:屈服=435Mpa 抗拉=480 Mpa 伸长率=38% 冲击300/300/300J 硬度139/141/141HB
结论：1Cr5Mo材质产品用930℃正火+800℃回火，两组试样力学数据均在标准范围之内且在中间值，所以此热处理工艺可运用至实际生产需要，但车间热处理后还需进行系统试验论证。
请领导批示是否将此热处理工艺运用到实际生产产品中。
焊接工艺评定工作是整个焊接工作的前期准备，焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价，重要性不言而喻。
一、焊接工艺评定概念它包括焊前准备、焊接、试验及其结果评价的过程。
焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。
所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。
二、焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。
焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。
三、焊接工艺评定目的和适用范围3.1 焊接工艺评定目的1.是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件；2.是焊接质量管理所要执行的关键环节或重要措施；3.是反映一个单位施焊能力和技术水平高低的重要标志；4.是行业和国家相关的规程所做规定的必须进行的项目。
3.2 焊接工艺评定的适用范围1.焊接工艺评定适用于锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修的焊接工作以及焊工培训和焊工技术考核，在这些工作实施前都要进行的焊接工艺评定，来确定所拟订的焊接工艺的正确性。
2.焊接工艺评定适用于焊条电弧焊、钨极氩弧焊、熔化极气体保护焊、药芯焊丝电弧焊、气焊、埋弧焊等焊接方法。
焊接工艺评定报告样本1.简介2.评定目的（1）验证焊接工艺能否满足产品性能要求；（2）评估焊接工艺的稳定性和可靠性；（3）为后续生产提供参考和指导。
3.评定方法（1）实验样品：选择代表性的焊接接头或试片作为实验样品；（2）实验设备：选择适当的焊接设备和焊接材料；（3）实验参数：根据产品要求和焊接材料的特性，确定焊接电流、电压、速度等参数；（4）实验过程：按照焊接工艺要求进行焊接，并记录实验过程中的各项数据。
4.特性评估（1）外观质量：评估焊缝的外观形态、焊缝的清晰度和焊接变形等外观特征；（2）焊缝质量：检测焊缝的缺陷情况，如气孔、夹杂物、裂纹等；（3）力学性能：测试焊接接头或试片的拉伸强度、屈服强度、延伸率等力学性能指标；（4）金相分析：对焊接接头或试片进行金相组织观察和显微硬度测试，评估焊缝和热影响区的组织性能。
5.评定结果（1）根据实验数据和评估结果，评定焊接工艺的可行性和合格性；（2）若焊接接头或试片达到产品要求，并且力学性能和金相分析结果符合规定标准，则认定焊接工艺合格；（3）若焊接接头或试片存在缺陷或力学性能不满足要求，则认定焊接工艺不合格。
6.评定建议（1）对于合格的焊接工艺，建议在生产过程中继续使用，并进行合理的质量控制；（2）对于不合格的焊接工艺，建议重新调整焊接参数、选择适当的焊接材料，或者改进焊接设备，以达到产品要求。
7.结论本次焊接工艺评定的结果表明，该焊接工艺满足产品性能要求，焊接接头的外观质量良好，焊缝质量合格，力学性能和金相分析结果符合标准。
因此，建议在生产过程中继续使用该焊接工艺，并进行相应的质量控制措施，以确保焊接质量和产品性能。
以上是本次焊接工艺评定的报告内容，总字数超过1200字。
焊接工艺评定报告范例怎么写全文共四篇示例，供读者参考第一篇示例：焊接工艺评定是对焊接工艺进行质量评定和认证的重要环节，通过对焊接过程中的焊接参数、焊接工艺、焊接技术等方面进行评定，可以有效保证焊接接头的质量和可靠性。
下面将结合实际案例，介绍一份关于焊接工艺评定报告的范例及写作要点。
一、报告内容及格式1. 报告封面：包括报告名称、评定单位、评定时间等基本信息，以简洁明了的形式呈现。
2. 报告概况：对焊接工艺评定的目的和意义进行简要介绍，说明评定的范围和对象。
3. 评定依据：列出评定所依据的相关标准、规范和要求，明确评定的基础。
4. 评定方法：介绍评定所采用的方法和过程，包括实验、检测、评估等步骤。
5. 评定结果：详细描述对焊接工艺的评定结果，包括合格、不合格等评定结论。
6. 评定结论：对评定结果进行总结和分析，给出评定结论和建议。
7. 评定附录：包括实验数据、图片、图表等相关文档资料，以支撑评定结论。
二、报告范例报告名称：焊接工艺评定报告评定单位：XXX焊接技术中心评定时间：2021年5月评定对象：XXXX焊接工艺评定依据：GB/T XXXX-XXXX《焊接工艺评定规范》评定方法：采用实验室模拟焊接工艺，进行焊接接头的质量评定和验收。
评定结果：经过实验测试，对XXXX焊接工艺的焊接接头进行了质量评定，结论如下：1. 焊接工艺参数：XXX焊接工艺的焊接电流、焊接电压、焊接速度等参数均符合要求，具备稳定性和可控性。
2. 焊接接头质量：焊接接头表面光洁，无气孔、夹渣等质量缺陷，焊缝形态良好，未出现焊接质量问题。
3. 焊接技术水平：焊接人员具备一定的焊接技术水平，焊接操作规范，操作技术熟练，保证了焊接接头的质量。
评定结论：根据以上评定结果，XXX焊接工艺经过评定合格，符合相关标准和规范要求，具有良好的可靠性和稳定性。
建议在实际生产中继续保持良好的焊接质量水平，加强焊接工艺管理和质量控制。
评定附录：实验数据、焊接接头图示、测试报告等相关资料见附表。

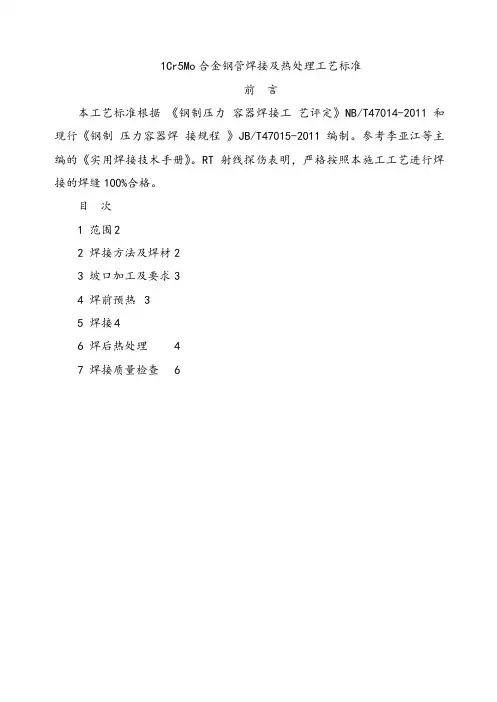

1Cr5Mo合金钢管焊接及热处理工艺标准前言本工艺标准根据《钢制压力容器焊接工艺评定》NB/T47014-2011和现行《钢制压力容器焊接规程》JB/T47015-2011编制。
参考李亚江等主编的《实用焊接技术手册》。
RT射线探伤表明，严格按照本施工工艺进行焊接的焊缝100%合格。
目次1 范围22 焊接方法及焊材 23 坡口加工及要求 34 焊前预热 35 焊接46 焊后热处理 47 焊接质量检查 61 范围及特点本工艺标准适用于公司施工工程中1Cr5Mo 管道（包括炉管和工艺管道）的焊接及热处理工程施工。
通过本工艺标准施工的管道，经济合理、性能稳定，安全可靠。
2 焊接方法及焊材2.1 焊接方法1Cr5Mo 管道焊接采用手工钨极氩弧焊打底，打底焊时管道内部应充氩气护；填充及盖面焊采用焊条电弧焊。
2.2 焊材选用2.2.1 氩弧焊焊丝选用：H1Cr5Mo2.2.2 焊条电弧焊焊条选用：型号（标准号）：E5MoV-15（GB/T5118）牌号：R5072.3 焊材管理2.3.1焊条、焊丝、焊接用气体等焊接材料应符合有关国家标准、行业标准的规定，应具有质量合格证明书，且实物与证书上的批号相符。
外观检查时，焊条的药皮不得有受潮、脱落或明显裂纹。
出厂期超过一年的焊条，应进行焊条焊接工艺性能试验，合格后方可使用。
2.3.2 焊条使用前，必须经烘干合格，并符合下列规定：1）烘箱与保温箱应有温度自动控制仪，烘干温度允许偏差为±10℃。
测温仪表应经检定合格，并在有效期内；2）焊条应按出厂说明书要求进行烘干，也可烘干温度为350-400℃，烘干时间为1～2h。
3）焊条烘干时，升温和降温的速度应缓慢，升温速度不宜超过150℃/h，降温速度不宜超过200℃/h；4）不得将冷态焊条突然装入高温状态的烘干箱内，也不得将高温的焊条从烘干箱中取出任其迅速冷却。
应随烘干箱冷却到200℃后取出或迅速移入保温箱内存放。
2.3.3 焊丝在使用前应清除其表面的油污、锈蚀等；保护气体应保持干燥。
焊接工艺评定报告doc1.项目背景管道焊接工艺评定是指对于特定的管道焊接工艺进行评估和验证，以确定其是否满足相关的技术标准和规范要求。
本报告对管道焊接工艺进行评定，并对其进行详细描述和分析。
2.管道焊接工艺描述该管道焊接工艺采用氩弧焊法，焊接材料为碳钢，焊口类型为对接焊缝。
焊接设备包括氩弧焊机、焊线钳和焊接电源等。
3.工艺评定方法为了评定该管道焊接工艺的可行性和质量稳定性，我们采用了以下方法进行评定：-对焊接设备进行检验和校准，确保其符合相关的安全要求和技术规范；-对焊接工艺参数进行优化，包括焊接电流、电压、焊丝速度等；-进行焊缝金属组织分析和力学性能测试，以评估焊接接头的质量和可靠性；-进行焊接工艺的稳定性分析，包括焊接速度、温度控制等。
4.工艺评定结果经过以上评定方法的实施，我们得出了以下结论：-焊接设备符合相关的安全要求和技术规范，能够提供稳定的焊接电流和电压；-通过优化焊接工艺参数，我们得到了较好的焊接效果，焊缝的表面光滑，未出现明显的缺陷和裂纹；-焊缝金属组织呈现均匀细致的晶粒结构，力学性能测试结果满足相关的标准要求；-焊接工艺的稳定性较好，能够稳定控制焊接速度和温度。
5.结论与建议综上所述，该管道焊接工艺评定结果良好，能够满足相关的技术标准和规范要求。
建议在实际应用中继续监控和检验焊接设备，以确保其性能和安全可靠性。
同时，建议进行定期的力学性能测试和焊缝金属组织分析，以监测焊接接头的质量和可靠性。
[1]焊接工艺标准，国家质量监督检验检疫总局，2024年。
[2]焊接工艺规范，国家标准化管理委员会，2024年。
焊接工艺评定报告焊接工艺评定报告一、背景作为一种重要的加工方式，焊接广泛应用于制造业、建筑业和汽车工业等领域中。
在生产过程中，为了确保焊接质量和安全性，必须对焊接工艺进行评定，以确定最优的焊接参数和工艺流程。
本报告旨在对某焊接工艺进行评定，并提出优化建议，以提高焊接质量和生产效率。
二、评定过程1.实验设备本次实验使用的焊接设备为焊接机、焊接钳和焊接材料等。
其中焊接机型号为AC220V+10% 50HZ，最大输出电流为50A-250A。
焊接材料为钢筋，焊接方式为手动电弧焊。
2.评定指标根据焊接工艺的特点和要求，本次评定主要考察以下指标：（1）焊接质量：焊缝密实，焊缝无裂缝、气孔等缺陷。
（2）焊接强度：焊接后的钢筋牢固，符合相应标准的强度要求。
（3）焊接效率：焊接速度较快，能够满足各个施工阶段的需求。
（4）经济性：焊接工艺合理，材料和设备利用率高，能够达到节约成本的效果。
3.实验操作首先，对焊接机进行检查和调试，保证其正常工作。
然后，将钢筋定位在焊接台上，在焊接面上铺一层焊剂，然后使用焊接钳对其进行焊接。
每10厘米焊接一次，并根据焊接面的情况进行必要的调整。
最后，对焊接质量和焊接强度进行测试和评估。
4.实验结果通过实验，得出了以下结果：（1）焊接质量较高，焊缝密实无缺陷。
（2）焊接强度达到了预期的标准值。
（3）焊接效率较高，焊接速度稳定。
（4）经济性良好，材料和设备利用率高。
5.优化建议为了提高焊接的质量和效率，建议采取以下措施：（1）优化焊接工艺，采用焊接机自动焊接，提高焊接质量和效率。
（2）调整焊接电流，采用更佳的焊接电流参数，提高焊接效率和节约能源。
（3）优化焊接材料，选择更优质的焊接材料，提高焊接质量和强度。
（4）加强操作培训，提高焊工技术水平，确保焊接质量和强度。
三、结论通过本次焊接工艺评定，确认了该焊接工艺的焊接质量和强度符合要求，并提出了优化建议，以进一步提高焊接质量和效率。
建议生产部门根据实际情况，选用适合的优化方案，不断完善焊接工艺，提高生产效率和产品质量。
焊接工艺评定报告全套一、引言焊接工艺评定报告是对焊接工艺的合格性进行评估的文件，主要用于验证焊接工艺的适用性和可靠性。
本报告对其中一种特定的焊接工艺进行评定，并提供详细的测试结果和评估报告。
通过本次评定，可以确定焊接工艺的合格等级，确保焊接过程的安全可靠性并提高焊接质量。
二、焊接工艺描述1.焊接方法：采用手工弧焊2.焊接设备和材料：焊机型号为XXX，焊接电极为XXX，焊接材料为XXX钢板3.焊接规程：按照XXX标准进行焊接，包括焊接参数、焊接顺序等详细要求三、评定方法和测试结果1.焊接工艺参数的评定：通过对焊接设备进行校验，确认焊接电流和电压的准确性，并根据焊接规程要求进行调整。
测试结果显示焊接设备的参数满足规范要求。
2.焊接接头的力学性能测试：通过对焊接接头进行拉伸试验、冲击试验等力学性能测试，获得焊接接头的抗拉强度、冲击韧性等性能指标。
测试结果表明焊接接头的力学性能满足要求。
3.焊接接头的无损检测：采用超声波无损检测方法对焊接接头进行检测，评估焊接接头的质量和完整性。
检测结果显示焊接接头无裂纹、疏松等质量问题。
4.焊接接头的金相组织分析：通过金相显微镜对焊接接头进行金相组织分析，了解焊接接头的晶粒大小、晶格结构等性质。
分析结果显示焊接接头的金相组织符合要求。
四、评定结论根据上述测试结果和分析，本次焊接工艺评定的结论如下：1.焊接工艺参数满足规范要求，能够实现焊接接头的均匀熔深和良好的焊缝形态。
2.焊接接头的力学性能满足要求，具有足够的强度和韧性。
3.焊接接头的无损检测结果良好，无质量缺陷。
4.焊接接头的金相组织符合要求，晶粒结构均匀、致密。
基于以上评定结论，认定该焊接工艺具有合格性，可以在实际焊接过程中使用，但需要定期进行检测和评估，确保焊接质量。
五、建议和改进措施根据本次评定的结果，提出以下建议和改进措施：1.定期对焊接设备进行检修和校验，确保焊接参数的准确性和稳定性。
2.加强焊工的培训和技能提升，提高焊接过程的操作水平和质量控制能力。
焊接评定报告一、背景介绍。
本次焊接评定报告是针对公司新产品的焊接工艺进行的评定，旨在确保产品的焊接质量符合相关标准和要求，保证产品的安全性和可靠性。
二、评定对象。
本次评定的焊接对象为公司新产品的焊接工艺，主要包括焊接材料、焊接设备、焊接工艺规程等。
三、评定方法。
本次焊接评定采用了焊接试验、焊接工艺评定和焊接质量评定相结合的方法进行评定。
具体包括焊接试验样品的制备、焊接工艺参数的确定、焊接接头的质量检测等。
四、评定结果。
经过本次评定，得出以下结论：1. 焊接试验样品经过焊接工艺评定，焊接接头牢固，无裂纹、气孔等缺陷，焊接质量良好。
2. 焊接工艺参数经过实际焊接验证，符合产品要求，能够确保焊接质量。
3. 焊接接头经过质量评定，符合相关标准和要求，能够满足产品的使用要求。
五、存在问题及改进措施。
在本次评定过程中，发现了部分焊接工艺存在的问题，主要包括焊接接头的变形、焊接温度控制不稳定等。
针对这些问题，我们将采取以下改进措施：1. 优化焊接工艺参数，提高焊接温度控制的稳定性，减少焊接变形。
2. 加强焊接工艺操作规范培训，提高操作人员的焊接技术水平，减少焊接质量问题的发生。
六、总结与建议。
本次焊接评定结果表明，公司新产品的焊接工艺在大部分方面已经达到了要求，但仍然存在部分问题需要改进。
建议公司加强对焊接工艺的管理和控制，确保产品的焊接质量，提高产品的可靠性和安全性。
七、评定报告附录。
1. 焊接试验样品照片。
2. 焊接工艺参数记录表。
3. 焊接接头质量检测报告。
八、结语。
本次焊接评定报告对公司新产品的焊接工艺进行了全面评定，为产品的质量和可靠性提供了重要参考依据。
希望公司能够重视评定报告中存在的问题，采取有效措施进行改进，确保产品的焊接质量和安全性。
焊接工艺评定报告评定单位：无锡林亿机械制造有限企业评定日期：2015-03-28焊接工艺评定存档目录焊接工艺评定文件资料编号序号项目名称编号页码备注1焊接工艺评定报告HPB-2015-0122焊接工艺评定任务书HPR-2015-0163预焊接工艺规程HGC-15-0174焊接工艺卡HGK-15-01105施焊及焊缝外观检查记录HJ-12-04-20116工艺评定试件拜托单HSW-15-01127工艺评定试件试验报告HSB-15-01138无损检测报告JH-HD-ZXYY-15-03149焊接工艺评定试件编号表HPSBH-0117说明存档日期：焊接工艺评定报告共 4页第 1页单位名称：无锡林亿机械制造有限企业焊接工艺评定报告编号： HPB-2015-01预焊接工艺规程编号： HGC-15-01焊接方法：SMAW机械化程度（手工、灵活、自动）：手工焊接接头 ( 简图 ) ：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度）坡口形式： V 型衬垫：无简图：熔敷金属厚度2mm熔敷金属厚度2mm熔敷金属厚度2mm3321母材：资料标准资料代号（假如与图样不符，以图样为准）焊后热办理：GB/T 9711-2011保温温度/℃L245N保温时间/h类、组别名：Fe-1 、 Fe-1-1厚度直径其余Fe-1 、Fe-1-1与类、组别名保护气体：相焊T=保护气体Φ219尾部保护气/反面保护气气体混淆比流量（L/min）/////////填补金属：电特征：焊材类型纤维素焊条电流种类：直流焊材标准 GB/ T8110-2008 、 GB5117-1995极性：直流正接（ SMAW）、直流反接（ SWAW）焊条牌号伯乐钨极尺寸Φ焊条规格Φ、Φ焊接电流（ A）160～ 200（ SMAW）、 100～ 130（SWAW）焊丝牌号、直径：/电弧电压（ V） 15～ 18（ SMAW）、 20～ 24（ SWAW）焊缝金属厚度：焊接电弧种类短路弧其余其余：/焊接地点：对接焊缝地点5G方向：（向上、向下）角焊缝地点方向：（向上、向下）预热：预热温度（℃）：室温层间温度（℃）：/其余/共 4 页第 2 页技术举措：焊接速度（ cm/min） 6 ～ 8（ SMAW） /11 ～12（SWAW）摇动或不摇动摇动摇动参数焊工自行掌握多道焊或单道焊（每面）单道焊多焊丝或单焊丝单焊丝其余/焊缝外观查验：试件焊缝外观质量按GB50236标准查验合格。
