防弹陶瓷碳化硼的介绍
近四五十年来，随着科学技术的发展，原子能、火箭、燃气轮机等技术领域对材料提出了更高的要求，迫切需要比耐热合金更能承受高温、比普通陶瓷更能抵御化学腐蚀的材料。而某些陶瓷因为能满足这些要求，因此，这类陶瓷得到了迅速的发展。这些新发展起来的陶瓷，无论从原料、工艺或性能上均与传统陶瓷有很大的差异，被称为特种陶瓷。由于特种陶瓷具有许多独特的性能，潜力很大。而且制作特种陶瓷的主要原料在地球上储量丰富，价格便宜，容易得到。近20年来，各主要工业国家都十分注重特种陶瓷的开发和研究，形成世界性的“陶瓷热”，并取得了很大的进展。所以，特种陶瓷被誉为“万能陶瓷”，是21世纪最有发展前景的重要新材料之一。

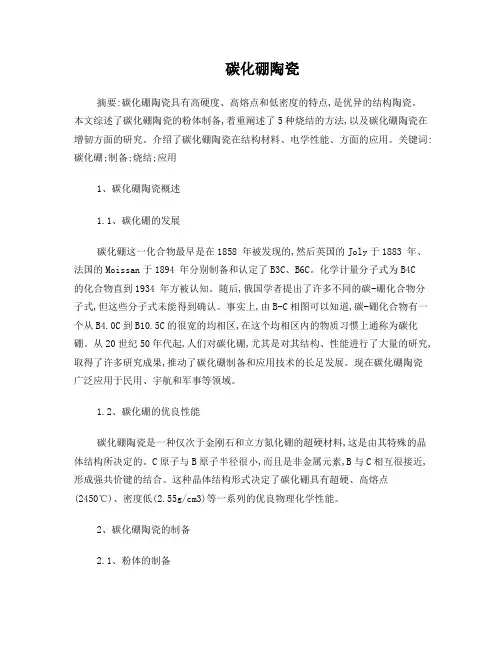

碳化硼就是一种有着许多优良性能的重要特种陶瓷。碳化硼最早是在1858年被发现的，然后英国的Joly于1883年、法国的Moissan于1894年分别制备和认定了B3C、B6C。化学计量分子式为B4C的化合物直到1934年才被认知。随后，俄国学者提出了许多不同的碳－硼化合物分子式，但这些分子式未能得到确认。事实上，由B－C相图可以知道，碳－硼化合物有一个从B4.0C到B10.5C的很宽的均相区，在这个均相区内的物质习惯上通称为碳化硼，从20世纪50年代起，人们对碳化硼，尤其是对其结构、性能进行了大量的研究，取得了许多研究成果，推动了碳化硼制备和应用技术的长足发展。由于碳化硼具有其它材料不可比拟的优异性能，人们对碳化硼陶瓷的研究深度与力度不断加大，除高纯度、超细碳化硼粉体合成新方法不断涌现外，人们更多地致力于开展先进实用的成型工艺及烧结工艺技术研究，以使碳化硼制品能够在某些高技术领域实用化并进一步工业化生产。
碳化硼的硬度在自然界中仅次于金刚石和立方氮化硼，尤其是近于恒定的高温硬度（＞30GPa）是其他材料无可比拟的，故成为超硬材料家族中的重要成员。在碳化硼中，硼与碳主要以共价键相结合（＞90%），具有高熔点（2450℃）、高硬度、高模量、密度小(2.52g/㎝3)、耐磨性好、耐酸碱性强等特点，并具有良好的中子、氧气吸收能力、较低的膨胀系数（5.0×10-6·K-1）、热电性能（140s ／ｍ，室温），故广泛应用于耐火材料、工程陶瓷、核工业、航天航空等领域。但由于碳化硼本身具有较低的断裂韧性、过高的烧结温度、抗氧化能力较差、以及对金属的稳定性较差等缺点，限制了其在工业上的进一步应用。所以国内外的科研工作者对改善碳化硼陶瓷的性能进行了大量研究，并提出了碳化硼复相陶瓷的概念。如欧洲科学技术委员会早在20世纪80年代制定的几个重要的新材料发展计划（如HILTI计划、COST计划）中，都包括了对碳化硼（基）超硬材料体系的探索和研究。近年的文献资料表明：由于碳化硼自身的局限性，很难通过工艺优化来大幅度改善其力学性能，但随着超微粉末制备技术的发展和有效烧结助剂的开发，使碳化硼的常规烧结成为可能，碳化硼材料在民用、航和军事领域都得到了重要应用。
目前，用于防弹陶瓷的结构陶瓷主要有氧化铝碳化硅和碳化硼。其中，碳化硼是防弹性能最优的装甲材料，目前用作飞机装甲材料和特殊用途防护结构。氧化铝虽然综合防护系数最低，但因其成本最低，所以在护身装甲和装甲车辆方面获得较多的应用。碳化硅防弹陶瓷无论是防护系数，还是成本都介于二者之间。因而，降低碳化硼防弹陶瓷材料的成本研究具有很强必要性和广阔的应用前景。
防弹陶瓷碳化硼的介绍 近四五十年来，随着科学技术的发展，原子能、火箭、燃气轮机等技术领域对材料提出了更高的要求，迫切需要比耐热合金更能承受高温、比普通陶瓷更能抵御化学腐蚀的材料。而某些陶瓷因为能满足这些要求，因此，这类陶瓷得到了迅速的发展。这些新发展起来的陶瓷，无论从原料、工艺或性能上均与传统陶瓷有很大的差异，被称为特种陶瓷。由于特种陶瓷具有许多独特的性能，潜力很大。而且制作特种陶瓷的主要原料在地球上储量丰富，价格便宜，容易得到。近20年来，各主要工业国家都十分注重特种陶瓷的开发和研究，形成世界性的“陶瓷热”，并取得了很大的进展。所以，特种陶瓷被誉为“万能陶瓷”，是21世纪最有发展前景的重要新材料之一。 碳化硼就是一种有着许多优良性能的重要特种陶瓷。碳化硼最早是在1858年被发现的，然后英国的Joly于1883年、法国的Moissan于1894年分别制备和认定了B3C、B6C。化学计量分子式为B4C的化合物直到1934年才被认知。随后，俄国学者提出了许多不同的碳－硼化合物分子式，但这些分子式未能得到确认。事实上，由B－C相图可以知道，碳－硼化合物有一个从B4.0C到B10.5C的很宽的均相区，在这个均相区内的物质习惯上通称为碳化硼，从20世纪50年代起，人们对碳化硼，尤其是对其结构、性能进行了大量的研究，取得了许多研究成果，推动了碳化硼制备和应用技术的长足发展。由于碳化硼具有其它材料不可比拟的优异性能，人们对碳化硼陶瓷的研究深度与力度不断加大，除高纯度、超细碳化硼粉体合成新方法不断涌现外，人们更多地致力于开展先进实用的成型工艺及烧结工艺技术研究，以使碳化硼制品能够在某些高技术领域实用化并进一步工业化生产。
碳化硼 科技名词定义 中文名称：碳化硼 英文名称：boron carbide 定义：以碳化硼为主体的磨料。 应用学科： 机械工程（一级学科）；磨料磨具（二级学科）；磨料（三级学科） 百科名片 碳化硼（boron carbide ），又名一碳化四硼，分子式为B4C，通常为灰黑色粉末。俗称人造金刚石，是一种有很高硬度的硼化物。与酸、碱溶液不起反应，容易制造而且价格相对便宜。广泛应用于硬质材料的磨削、研磨、钻孔等。 目录 1简介管制信息 1名称 1化学式 1相对分子质量 1性状 1储存 1用途 1质检信息质检项目指标值 理化常数 物理化学性质 制备 1应用控制核裂变 1研磨材料 1涂层涂料 1喷嘴 1其他 包装及储存 简介 管制信息 本品不受管制

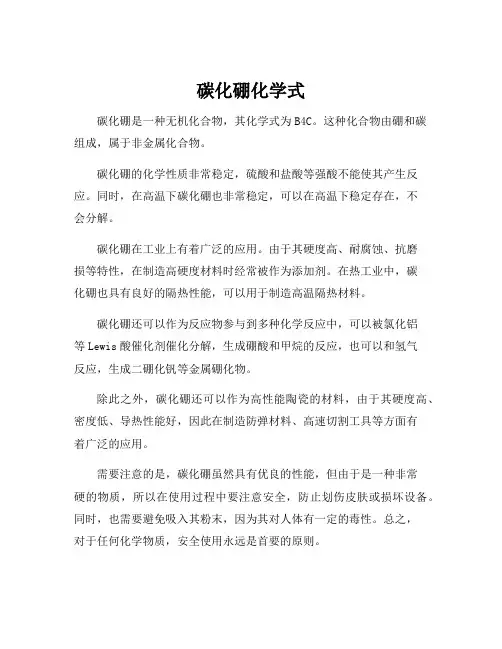

名称 中文名称：碳化硼英文别名：Boroncarbide，Tetraboroncarbide 化学式 B4C 相对分子质量 55.26 性状 坚硬黑色有光泽晶体。硬度比工业金刚石低，但比碳化硅高。与大多数陶器相比，易碎性较低。具有大的热能中子俘获截面。抗化学作用强。不受热氟化氢和硝酸的侵蚀。溶于熔化的碱中，不溶于水和酸。相对密度(d204)2.508～2.512。熔点2350℃。沸点3500℃。 储存 密封保存。 用途 防化学品陶器、耐磨工具制造。 质检信息质检项目指标值 质检项目项目指标值 含量(B4C) ≥90.0% 游离炭及三氧化二硼和其它杂质总量≤10.0% 理化常数 名称；碳化硼 IUPAC英文名Boron carbide 别名B4-C、B4C、黑钻石、一碳化四硼 CAS号12069-32-8 化学式B4C 摩尔质量55.255 g mol 外观黑色粉状 密度 2.52 g/cm （固） 熔点2350 °C (2623.15 K)
碳化硼陶瓷参数整理 一、物理性能 密度：2.52g/cm3 熔点：2450℃ 沸点：3500℃ 显微硬度：4980kg/mm2 显微硬度：55GPa~67GPa 莫氏硬度：9.36 弹性模量：450GPa 抗弯强度：≥400MPa 二、碳化硼粉体制备 1、硼碳元素直接合成法 将纯硼粉和石焦油(或其他碳粉)按化学计量比B/C约为4:1配制，均匀混合，在真空或保护气氛下加热至1700℃~2100℃混合物发生反应生成B4C。 4B+C→B4C。 生产效率低下，不适合工业化生产。 2、硼酐干碳热还原法 工业上一般采用碳还原硼酸(或硼酐)的方法制备B4C。将硼酐或硼酸碳混合均匀，在电弧炉中加热至1700℃~2300℃合成。 2H3BO3→B2O3+3H2O 2B2O3+7C→B4C+6CO 3、自蔓延高温合成法(SHS) 自蔓延高温合成法是利用化合物合成时自身产生的反应热，使反应持续进行下去的一种工艺。由于采用此法制各碳化硼时以镁作为助熔剂，因而得名“镁热法”。将碳粉、B2O3和镁粉混合均匀，在1000℃~1200℃按下式进行反应: 2B2O3+6Mg+C→B4C+6MgO 4、激光诱导化学气相沉积法(LICVD) 以含有碳源及硼源的气体(BCl3,B2H6,CHCl3,CH4等)为原料，在激光辐照的条件下，混合气体之间发生反应生成B4C纳米颗粒，经过一定的处理后可以得到具有较高纯度的碳化硼纳米粉。
三、碳化硼陶瓷制备 1、常压烧结 序号添加剂B4C粒度烧结温度产品性能 1碳4wt%时在2150℃和下常压下 烧结 获得95％的相对密度 2Al、Mg或TiB2 加5-10wt.％ 在2150~2250℃致密度达到99% 3Al2O3；加3wt.%于2150℃下 保温15分钟 到理论密度的96％，平 均晶粒尺寸约为7μm， 4 亚微米TiO2(添加量 10-30wt.%)和碳粉 (添加量1-6wt.%)， 粒径为0.63μm的 B4C粉 1900-2050℃温度下常 压烧结，保温1h， 致密度达到99%以上的 B4C-TiB2复相陶瓷， 材料的抗弯强度和断裂 韧性分别达到513MPa 和 3.71MPa·m1/2 B4C的无压烧结可制备形状复杂制品，但往往造成晶粒过度生长且含有3-7Vol.%的气孔率，因此材料 的强度和韧性偏低(σf IC≤3MPa·m1/2)。而采用热压烧结技术，可获得致密度更高和力学性能更好的B4C陶瓷。 2、热压烧结 序号添加剂B4C粒度烧结温度及压力产品性能 1/平均粒径为1.21μm 的B4C粉末和 自由碳含量为 3.13wt.%， 热压压力和温度分别为 30-35MPa和 2000-2100℃时 B4C烧结体的相对 密度为92-98%，晶粒尺 寸为3-5μm，抗弯强度 为400-500MPa 2Al2O3添加量为 3-5vol.%， 为1.3μm的B4C粉 末 在2000℃和30MPa压 力下烧结，保温1h 烧结致密度达到98%以 弯曲强度约550MPa， 韧性3.8MPa·m1/2 3 4 3、热等静压烧结 采用热等静压(HIP)烧结碳化硼，可无需添加剂而达到致密化，并且获得细晶显微结构和高的弯曲强度。成功地采用特殊氧化硼玻璃包套填充亚微米级纯B4C粉，于1700℃以上，200MPa压力下保温60min，制得相对密度达到100%的B4C陶瓷，其三点抗弯强度达到714MPa、韦伯摸数m为8.3。目前工业化热等静压烧结用的包套材料还有困难，这是因为通常使用的金属或玻璃包套会与B4C发生反应。 通常是先进行无压烧结得到无开口连通气孔的B4C，再进行热等静压处理来消除剩余的闭口气孔，达到完全致密化，热等静压处理温度在1950-2050℃。
碳化硼陶瓷制备工艺 碳化硼是一种新型非氧化陶瓷材料，因其具有熔点高、硬度高、密度低、热稳定性好，抗化学侵蚀能力强和中子吸收能力强等特点而被广泛应用于能源、军事、核能以及防弹领域。碳化硼又称黑钻石，是仅次于金刚石和立方氮化硼的第三硬材料，故成为超硬材料家族中的重要成员。 目前碳化硼防弹材料主要通过烧结法制备，不过碳化硼是共价键很强的陶瓷材料，共价键占90%以上，而且碳化硼的塑性差，品界移动阻力很大，固态时表面张力很小，从而决定了碳化硼是一种极难烧结的陶瓷材料。纯碳化硼在烧结过程中通常存在烧结温度高、烧结后所得陶瓷致密度低，断裂韧性较差等问题。工业上一般采用无压烧结、热压烧结、热等静压烧结、放电等离子烧结等技术，通过改进烧结工艺、添加烧结助剂提高碳化硼的力学性能，为进一步研究碳化硼的烧结工艺奠定基础。 1、无压烧结 纯B4C的无压烧结致密化非常困难，气孔缺陷和致密度是影响碳化硼陶瓷性能指标的关键因素。而烧结温度和粉末粒度是影响碳化硼陶瓷致密度的重要指标。研究表明，纯碳化硼无压烧结致密化最主要的条件是采用低氧含量的粒度≤3μm的超细粉末且温度范围在2250~2350℃。
无压烧结碳化硼制品工艺简单、加工成本低，对烧结条件没有太多要求，可适用于生产形状复杂的产品，适合大批量工业化生产，是制备陶瓷常用的烧结技术。但由于烧结温度高，晶粒容易异常生长，使烧结过程难以控制，产品性能不稳定。 2、热压烧结 热压是在高温条件下改善粉末塑性，具有成型压力低，变形阻力小，产品密度高，显微组织优良等优点，因而，降低碳化硼的烧结温度可以采用热压烧结工艺。 与单纯热压相比，将液相烧结和热压烧结相结合，烧结温度大大降低，致密度相对提高。 通常热压烧结条件为：真空或惰性气氛，压力20~40MPa，温度2200~2300℃，保温时间0.5~2h。碳化硼是共价键很强的化合物，在高温下烧结扩散速率慢，物质流动发生较少，使其致密化过程非常困难。 为了降低烧结温度和表面能，提高碳化硼陶瓷的综合性能，必须加入添加剂来促进碳化硼的热压烧结。添加剂包括烧结助剂或第二相反应烧结，在高温高压条件下，可以促进烧结，控制晶粒长大，提高力学性能，获得高致密度、高性能的碳化硼陶瓷产品。目前加入的添加剂主要包括金属单质（Fe、Al、Ni、Ti、Cu、Cr等）、金属氧化物（Al2O3、TiO2等）、过渡金属碳化物（CrC、VC、WC、TiC等）及其他添加剂（AlF3、MgF2、Be2C、Si等）。
碳化硼陶瓷的制备 1 碳化硼陶瓷的制备方法 1.1 碳化硼粉末的合成 根据合成碳化硼粉末所采用的反应原理、原料及设备的不同，碳化硼粉末的工业制取方法主要有高温自蔓延合成法（SHS）和碳管炉、电弧炉碳热还原法，近年来还出现了激光化学气相反应法、溶胶－凝胶碳热还原法等。 1.1.1 碳管炉、电弧炉碳热还原法 这是合成碳化硼粉末最常用的方法，早在化学计量的B4C被确定（1934年）后不久，电炉生产工业碳化硼的研究即取得成功，碳化硼作为磨料开始在工业上得到应用。将硼单质或含硼的化合物与碳粉或含碳的化合物均匀混合后放入高温设备，例如碳管炉或电弧炉中，通以保护气体或N2在一定温度下合成碳化硼粉末，基本的化学方程式为： 2B2O3(4H3BO3)+7C=B4C+6CO2(g)+6H2O(g) 这种方法的优点是：设备结构简单、占地面积小、建成速度快、工艺操作成熟、稳定。但该法也有较大的缺陷，包括能耗大、生产能力较低、高温下对炉体的损坏严重，尤其是合成的原始粉末平均粒径大（20～40μｍ），作为烧结碳化硼的原料还需要大量的破碎处理工序，大大增加了生产成本。 1.1.2 自蔓延高温合成法 自蔓延高温合成法（SHS）是利用化合物合成时的反应热，使反应进行下去的一种工艺方法。由前苏联物理化学研究所的MerzhahovG，BorovlnskayaLp发明，并成功制备了多种高纯度的陶瓷粉末，例如 B4C、BN等。由于此法制备碳化硼时多以镁作为助熔剂，故又称镁热法。与其他方法相比，具有反应温。度较低（1273～1473K）、节约能源、反应迅速及容易控制等优点，所以合成的碳化硼粉的纯度较高且原始粉末粒度较细（0.1～4μｍ），一般不需要破碎处理，是目前合成碳化硼粉的较佳方法，缺点是反应物中残留的MgO必须通过附加的工艺洗去，且极难彻底除去。 1.1.3 激光诱导化学气相沉积法 激光诱导化学气相沉积法（LICVD）是利用反应气体分子对特定波长激光束的吸收而产生热分解或化学反应，经成核生长形成超细粉末。1.1.4 溶胶－凝胶碳热还原法 溶胶－凝胶法（sol-gel）是指无机物或金属醇盐经过溶液、溶胶、凝胶而固化，再经热处理合成化合物的方法。由于提供硼源的硼化物很难与其他无机物或有机物形成凝胶，故用此法合成碳化的报道较少。
第25卷第6期 辽宁工学院学报 V o l .25 N o .62005年12月 Journal of L iaon ing In stitute of T echno l ogy D ec .2005 ① 影响碳化硼陶瓷致密化的因素 张 辉,穆柏春,唐立丹 (辽宁工学院材料与化学工程学院,辽宁锦州 121001) 摘 要:从纯碳化硼的无压烧结、添加烧结助剂、烧结时加压等方面介绍了碳化硼陶瓷活化烧结致密化的方法,综述了国内外在不同的烧结工艺下制备的碳化硼陶瓷材料的性能,进而分析了各种方法提高碳化硼陶瓷致密度的机制,比较了各种烧结方法的优缺点。结果表明:通过综合各种措施可以提高碳化硼陶瓷的致密度。 关键词:碳化硼;致密化;热压烧结;常压烧结 中图分类号:TM 286 文献标识码:A 文章编号:100521090(2005)0620378204 Effecti n g Factors on Co mpacti n g Boron Carbi de Ceram i cs ZHAN G H ui ,M U Bai 2chun ,TAN G L i 2dan (M aterials &Che m ical Engineering College ,L iaoning Institute of Technol ogy ,J inzhou 121001,China ) Key words :bo ron carbide ;compacting ;ho t p ressed sin tering ;no r m al p ressed sin tering Abstract :T he pykno sis m ethod of activated sin tering of bo ron carbide cera m ics w as p resen ted th rough s om e as pects of no 2vo ltage sin tering ,adding to sin tering assistan t ,fo rcing w h ile sin tering of pure bo ron carbide .T he p roperties of bo ron carbide cera m icsw h ich w ere p repared at differen t sin ter 2ing bo th at hom e and abroad w ere summ arized .T he m echan is m of i m p roving den sity of bo ron carbide cera m ics th rough vari ous m ethods w as analysed .T he m erits and faults of vari ous sin tering m ethods w ere compared ,the result indicates that it can i m p rove den sity of bo ron carbide cera m ics by syn thesiz 2ing vari ous m easures . 陶瓷材料在人类生存和发展过程中是不可缺少 的,陶瓷可分为传统陶瓷和新型陶瓷,而新型陶瓷按其组成成分可分为氧化物陶瓷、碳化物陶瓷和氮化物陶瓷等[1]。碳化物陶瓷是重要的耐高温材料之一,碳化物陶瓷包括Si C 、B 4C 、T i C 等,在众多的碳化物陶瓷中B 4C 陶瓷是最引人注目的一种,在碳化硼中,硼与碳同样为非金属元素,且原子半径相接近,其结合方式与一般间隙化合物不同[2],正是由于这种特殊的结合方式使它具有许多优良性能,如:①高熔点(2450℃)和超硬度(>30GPa )。其硬度在自然界中仅次于金刚石和立方氮化硼,被用于耐磨剂、耐磨部件和制造防弹装甲。②具有密度小(2.51 g c m 3 ),而且在高温下仍然具有较大的抗拉强度,因 此,正在研究利用它做喷气机叶片的金属陶瓷材料[3]。③具有很高的热中子吸收能力。可用作核反应堆的控制棒,又可用作核反应屏蔽材料[4]。④具有热电性,日本已开发出正常工作温度为2200℃的碳化硼热电偶,美国的SAN I A 实验室也正在研究一种新型的碳化硼热电转化装置。⑤具有优越的抗氧化侵蚀能力,如在室温下碳化硼陶瓷与酸碱不发生化学反应。正是由于B 4C 具有这些优良性能因此得到了广泛的应用,然而致密度是B 4C 陶瓷制品的重要的性能指标,研究如何提高B 4C 陶瓷制品的致密度具有重要的意义。 ① 收稿日期:2005201210 基金项目:辽宁省自然科学基金资助项目(9910300401);辽宁省专利局科研项目资助作者简介:张辉(19782),男(满族),辽宁锦州人,硕士生。

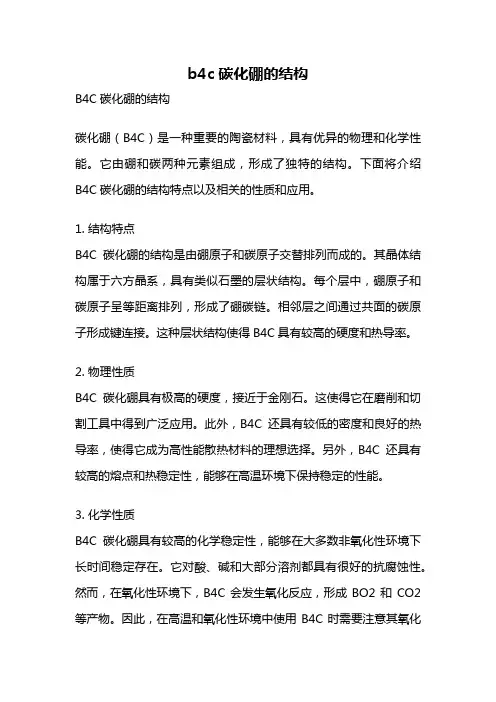

碳化硼特性 B4C具有高熔点、高硬度、低密度等优良性能，并具有良好的中子吸收能力和抗化学侵蚀能力，因而广泛应用于耐火材料、工程陶瓷、核工业、宇航等领域。化学计量分子式为 B4C,碳化硼存在许多同分异构体,含碳量从8％-20％,最稳定的碳化硼结构是具有斜方六面体结构的B13C2 、B13C3、B4C和其它接近于B13C3的相。碳化硼斜方六面体结构中包括12个二十面的原子团簇，这些原子团簇通过共价键相互连接，并在斜方六面体的对角线上有一个三原子链。多硼的十二面体结构位于斜方六面体的顶点。硼原子和碳原子可以在二十面体和原子链上互相替代，这也是碳化硼具有如此多的同分异构体的主要原因。正因为碳化硼的特殊结构，使之有很多优良的物理、机械性能。 碳化硼最重要的性能在于其超常的硬度(莫氏硬度为，显微硬度为55GPa-67GPa)，是最理想的高温耐磨材料；碳化硼密度很小，是陶瓷材料中最轻的，可用于航天航空领域；碳化硼的中子吸收能力很强，相对于纯元素B和Cd来说，造价低、耐腐蚀性好、热稳定性好，广泛用于核工业，碳化硼中子吸收能力还可以通过添加B元素而进一步改善；碳化硼的化学性能优良，在常温下不与酸、碱和大多数无机化合物反应，仅在氢氟酸一硫酸、氢氟酸一硝酸混合物中有缓慢的腐蚀，是化学性质最稳定的化合物之一；碳化硼还具有高熔点、高弹性模量、低膨胀系数和良好的氧气吸收能力等优点。不可否认，相对于其它陶瓷材料而言，碳化硼的强度和韧性略显偏低，尤其是断裂韧性低，影响了该材料的可靠性和应用性。但是可利用晶粒细化，相变韧化，相复合等多种手段使碳化硼材料强韧化。众所周知，碳化硼的烧结温度过高、抗氧化能力差以及对金属的稳定性不好等缺点，但是近年来随着超细粉末制备技术的发展和有效烧结助剂的开发，使碳化硼的常规烧结问题得到解决。 2 碳化硼粉末的制备 现在工业上生产B4C的方法是用硼酸或脱水氧化硼与碳在碳管炉或者电炉中进行高温还原反应： 2B203(4H3BO3)+7C=B4C+6C0 +(6H2O)。目前国内外制取碳化硼粉末的方法主要有：碳管炉或电弧炉碳热还原法，镁热法，激光诱导CVD法，直接制备法，溶胶凝胶碳热还原法等。 碳管炉、电弧炉碳热还原法热法是用硼酸或脱水氧化硼与碳在电炉中进行高温还原反应。电弧炉根据石墨的电极工作原理分为立式冶炼炉和卧式冶炼炉。该反应必须严格控制才能获得高纯度和稳定性的碳化硼粉，决不允许有多余的碳存在，一般加入余量的硼或加入过量的硼酸和硼酐。其工艺流程为：硼酸+碳黑混合焙解碳化过筛分析检测产品(粉末)。碳管炉、电弧炉碳热还原法是目前工业制备碳化硼的最重要的方法。缺点：电弧的温度高，炉区温差大，在中心部分的温度可能超过碳化硼的熔点，使其发生包晶分解（包晶反应是有些合金当凝固到一定温度时，已结晶出来的一定成分的固相与剩余液相发生反应生成另一种新固相的恒温转变过程），析出游离碳和其它高硼化合物，而远离中心的地方温度偏低，反应进行不完全，残留的氧化硼和碳以游离碳和游离硼的形式存在于碳化硼粉中。因而制得的碳化硼粉含有较高的游离碳和游离硼。能量消耗大、生产能力低、高温下对炉体损坏严重、合成的原始粉末平均粒径大，需要经过破碎处理等。其优点在于：设备结构简单、占地面积小、建成速度快、工艺操作成熟等。 镁热法是利用化合物合成时的反应热，使反应进行下去的一种工艺，大多用镁作为助熔剂。其化学反应方程式为：2B203+5Mg+2C=B4C+CO +5MgO。镁热法的优点在于：过程简单、反应温度较低、节约能源、反应迅速、容易控制、纯度高、可制得极细至微米)碳化硼粉。但是反应物中残留的氧化镁即使通过附加的工序洗去也难彻底除去等利用自蔓延高温合成法，合成Mg-B4C。并研究了其微观组织，结果表明：由于Mg的高挥发性，B203-Mg-C体系燃烧产物显微组织受到环境气压的影响，B4C的晶粒尺寸受到气压的显着影响，高压下生成的B4C晶粒比大一个数量级以上。 近年出现了一些新的制备碳化硼粉末的方法：激光诱导CVD法，直接制备法，溶胶凝胶碳热还原法,气流粉碎B4C粗粉法，以BCI3、H2及CH4为原料通过气相沉积合成碳化硼法等。激光诱导化学气相沉积法是利用反应气体分子对特定波长激光束的吸收而产生热分解或化学反应，经成核生长成超细粉末。其优
