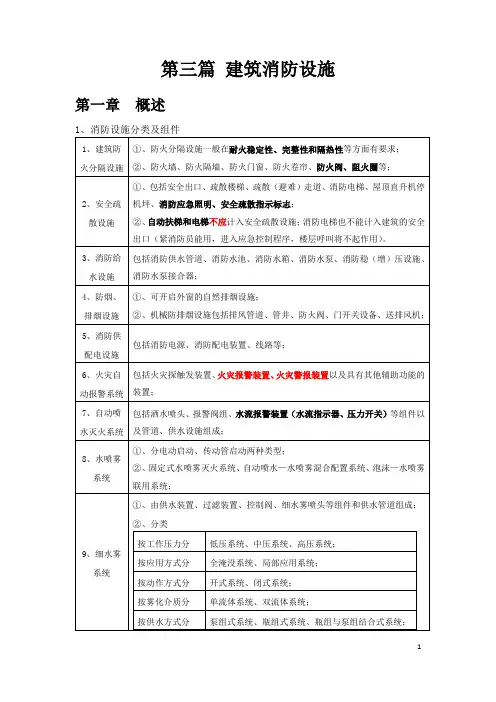

第三篇建筑消防设施*第一章概述第二章消防给水及消火栓系统**第三章自动喷水灭火系统**第四章水喷雾灭火系统第五章细水雾灭火系统第六章气体灭火系统**第七章泡沫灭火系统第八章干粉灭火系统第九章火灾自动报警系统**第十章防烟排烟系统第十一章消防应急照明和疏散指示系统第十二章城市消防远程监控系统**第十三章建筑灭火器配置第十四章消防供配电第二章消防给水及灭火系统先把水给你供应过来，接下来消火栓、自喷、水喷雾、气喷雾等灭火第一节消防给水及设施一、消防给水系统燃烧解析：1.常高压：一直都是高压，不是有时高，有时低，例如：建筑附近有高山，我们在半山腰修个大的水池，里面存了很多水，由于半山腰高度比建筑高的太多了，所以压差肯定够你用，到时候喷水绝对没有问题，所以这种情况无需水泵（水泵主要是加压用的），但是这种情况往往不多。
2.临时高压：这个系统压力不够用灭火用的，但是当火灾发生时，用泵加压，灭火，这种常用，后面讲的就是这个。
3.低压：这个系统压力很低，根本不用灭火用，而且还没有泵，那么，火灾发生时怎么办？消防车开过来，用消防车上的泵，来实现灭火（1）消防水源（消防水池）水从哪来的，主要方式是水池，底下建筑存上一些水，也有可能水泵直接从市政管网上吸水（这种比较少），大部分是建筑用水池。
（2）消防水泵指在水池旁边的红色大泵，发生火灾，你一下把水抽出去，这时候的压力是非常高的，够你灭火用，这就是消防水泵，加压用的。
（3）管道黄色圈的那些—灭火系统（4）消防水箱—又叫高位消防水箱①屋顶高位消防水箱，在主泵启动之前，这里面存点水，由于它方的比较高，你这个建筑哪个地方需要用水，往外一喷，就开始灭火了，它能给你供应水，发生火灾，前期先靠它，后期才靠水泵（由于水泵不一定那么及时启动）。
②当然消防水箱它得提高，要不水会慢慢流出来了，只有水喷出去才能灭火用，即消防水泵得提的够高、容量够大。
在主泵房启动之前，虽然你的压力不太足，毕竟它还有点压力，你先用着再说，等主泵启动了，你就好办了。
③如果高位消防水箱压力不够，可以用增（稳）压设备来替它给管网加压，所以说，在主泵房启动之前的压力，有可能是高位消防水箱提供的，也可能是增（稳）压设备提供的。
（5）消防水泵接合器建筑内部管网适当的位置留个接口，防止你内部有么都设置的好好的，但发生火灾时它出了问题，不能用了，这一切都白搭了，怎么办？事先留个接口，把消防车开过来，给你灌水，到用你的灭火设施、管道去灭火。
现在我们来开始逐个研究消防设施（绿色圈范围内的）六、消防水池和消防水箱（二）消防水箱又叫屋顶消防水箱、高位消防水箱五、增（稳）压设备包含两个东西：稳压泵+气压罐（稳压罐）增压：靠稳压泵，稳压：靠稳压罐2．稳压泵流量的确定消防给（ji）水系统消防稳压泵的设计流量≥消防给水系统管网的正常泄漏量和系统自动启动流量。
当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1％～3％计，且≥1L／S。
消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。
3．稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求。
（管网充不满水，说明管网漏水太多）（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。
前面讲的最不利点处的静水压力为0.7Mpa，0.5Mpa等等，但为什么这个为0.15，这么高，因为前面的前提是你在用高位消防水箱在做的时候的数据，只用高位消防水箱就能解决压力问题。
这个是你高位消防水箱解决不了，所以配置了稳压泵，你这个功能就能达到这么大。
所以这就话的意思是，只有你配置了稳压泵，最不利点净水压力＞0.15Mpa。
（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07～0.10MPa。
4．稳压泵的供电要求，稳压泵常与小型气压罐配合使用当采用气压水罐时，其调节容积应根据稳压泵启泵次数≤15次／h计算确定，但有效容积（实际上它指的是调节水容积，因为只有它足够多，才能确保稳压泵不会频繁启动）≥150L。
2．气压罐的工作压力气压罐的最小设计工作压力应满足系统最不利点灭火设备所需的水压要求。
高位消防水箱最后一个内容（9）室内采用临时高压消防给水系统时，高位消防水箱的设置应符合下列规定：气压供水设备的有效水容积，应按系统最不利处4只喷头在最低工作压力下的5min用水量确定（即稳压罐中的有效水容积够我最不利点4只喷头同时喷水，喷5分钟，这种情况基本上都能保证主泵启动了）。
干式系统、预作用系统设置的气压供水设备，应同时满足配水管道（绿线范围）的充水要求。
干式系统、预作用系统特点：系统如上图绿线，一直到这都是气，这边是水如蓝线所示，发生火灾时，喷头喷的先是气，然后才是水，水先从稳压泵中先出来，顺着管道先把气排出，在充满水，这就需要一定量的水，然后在保证4个喷头喷5分钟。
二、消防水泵水泵功能非常强大，它需要怎么工作，都能正常工作，结果它配了个不行的电机或者采油机，这叫小马拉大车，车的功能在强大，马的功率太小了，拉不动，那不行零流量：水泵正在转，你把管口硬堵住，不让它出水，这时压力肯定会上升，如果这时候你还不松，压力越来越高，但压力不能过高，保证在星号时候压力的1.4倍-1.2倍之间。
这个阶段是流量=0时的压力为设计压力的1.2-1.4倍。
（4）流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力≤设计工作压力的140％，保证这条曲线是单调的往下减，不能减着减着，升一点在往下减且宜＞设计工作压力的120％。
（特别重要，背）这个阶段是流量=1.5*设计流量时的压力为设计压力的0.65倍。
（5）当出流量为设计流量的150％时，其出口压力不应低于设计工作压力的65％。
低流量就是高压，在一个管道里，压力越高越容易漏水，因此你的密封方式只要保证在最高压时不漏，那么剩余压力比它低的情况就一定不会漏，（6）泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。
（7）消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。
（2用叫2台，3用叫3台，备用不算工作泵，为什么并联不超过3台，因为，水泵并联会使总流量增加，但是单台泵流量下降，出现越并联越不划算的现象）柴油机基本上都是压缩的，内燃机有2种最常见的形式，1种是你开的汽车，汽油机，它往往都是火花塞点火，而采油机往往是压缩式点火，压缩式点火它更加可靠，因为火花塞点火灭一次点火都必须放一次电，就那个火花，然后把汽油点着，油都是足的，只要是你的火花塞有一下不放电了，则就停了，一停就段了，车就无缘无故熄火了，然后你再点燃，发现开了好几万里都没事，火花塞无法保证它每一下都正常，所以在消防上不用火花塞用压缩式，它只要是前面第一下转开了，靠的是挤压，只要保证油够，它就不会停。
（2）柴油机的额定功率应校核海拔和环境温度对柴油机功率的影响。
好多车开到青藏高原就不能开了，好一点的能开，但是明显感觉到马力不足，因为海拔高了，空气稀薄，温度低，燃烧性能不好了，（3）柴油机消防水泵应具备连续工作性能，试验运行时间不应小于24h。
柴油发电机具备连续工作24H都没有问题的能力（4）柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。
蓄电池：启动柴油机用的，柴油机刚开始用的时候为什么发现冒烟，因为蓄电池刚开始点燃柴油发电机时，压缩温度还太高，发生了不充分燃烧，就冒烟了。
充分燃烧，烟就冒的很小了。
（五）消防水泵管路的布置要求1．消防水泵吸水管的布置要求手轮和螺杆是长在一起的，它转它也转，上面不发生暗杆什么地方首选：狭窄的地方、有腐蚀性的地方前面讲的自动启动，信号都会发给消防水泵控制柜的，用这个控制柜来启动水泵。
（1）消防转输泵的供电应符合消防泵的供电要求。
消防泵、消防稳压泵及消防转输泵应有不间断的动力供应，也可采用内燃机（柴油机）作为动力装置。
稳压泵、转输泵不属于消防泵范畴，但是由于二者也是消防上用的，所以供电还得可靠。
2路电、这路没了直接跳到那路（2）消防水泵的双电源自动切换时间不应大于2s，一路电源与内燃机动力的切换时间不应大于15s。
2路电、这路没了直接跳到那路，2秒，像没断电似的，电转电2秒，电转油15秒六、消防水池和消防水箱（1）消防水池的有效容积。
三、消防供水管道（一）室外消防给水管道1．室外消防给水管道的布置要求（1）室外消防给水采用两路消防供水时，应布置成环状，但当采用一路消防供水时，可布置成枝状。
（2）向环状管网输水的进水管不应少于两条，当其中一条发生故障时，其余的进水管应能满足消防用水总量的供给要求。
（3）消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个。
好处是哪个消火栓有问题，我把阀门一关，不影响其它消火栓使用，不要把大家串到一块，或者是至关不安装阀门，发生火灾只能把失衡水水干管上的阀门观上进行检修，太危险了。
（2）阀门水泵在运转过程中，对水有个向前的推力，但在水泵停泵的那一刻，水锤上面的水由于惯性往上走，下面的水不动了，中间有个空当，上面的水由于没有推力，啪的一下就自由降落。
它是一个像稳压罐一样的罐子，上面是气，水进入到罐子里面，气就把罐子里的水的压力吸收到一些，作用四、消防水泵接合器在室内网管某个适合的地方，留下一个口子，万一消防系统内部出现故障，把消防车开过来，通过它往里面灌水好灭火。
情形位置要求一般式水泵接合器距室外消火栓或消防水池的距离宜为15～40m水泵接合器距离出水点距离，太近消防车停不下，太远了消防车停下，但是水带得接好多根，压力下降，不行。
墙壁式水泵接合器距地面宜为0.7m与墙面上的门、窗、孔、洞的净距离不应小于2.0m且不应安装在玻璃幕墙下方。
玻璃烧碎就掉下来了，就不能再用水泵接合器了地下式水泵接合器进水口与井盖底面的距离≤0.4m，且≥井盖的半径。
太远了，消防员占在上面手伸进去，接不到水泵接合器，如果太近了，上面的人如果踩到井盖，井盖翻了，容易把下面的水泵接合器碰坏了。
（二）组成消防车从这边供水（1）水泵接合器是由阀门、安全阀、止回阀、栓口放水阀以及连接弯管等组成的。
（2）水泵接合器组件的排列次序应合理，按水泵接合器给水的方向，依次是止回阀、安全阀和阀门.为什么顺序必须合理：(1)控制阀问什么离建筑最近：因为它的作用是，外面的东西坏了，要检修，把这里一关，建筑中的水就出不来了，你能检修任何一个部件，当然放在最里面，平常这个阀门一定是开的，只有检修才能关。
(2)止回阀：防止建筑内部的水回流，到止回阀就走不动了。
(3)安全阀放在中间：防止供水、建筑内部压力高的时候进行泄压。
(4)栓口放水阀（右图小开关）：作用是，当消防车在供水完事时，这里面是一罐子水的，得把水放走，靠的就是它。
