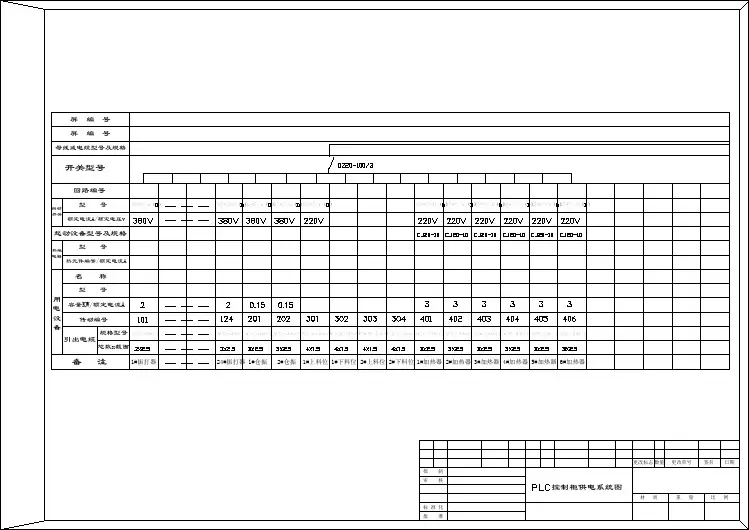

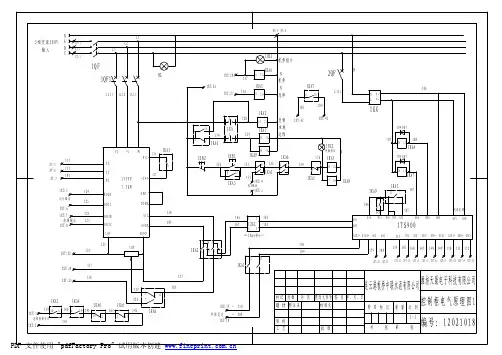

控制柜电控原理图(BPQ)091106

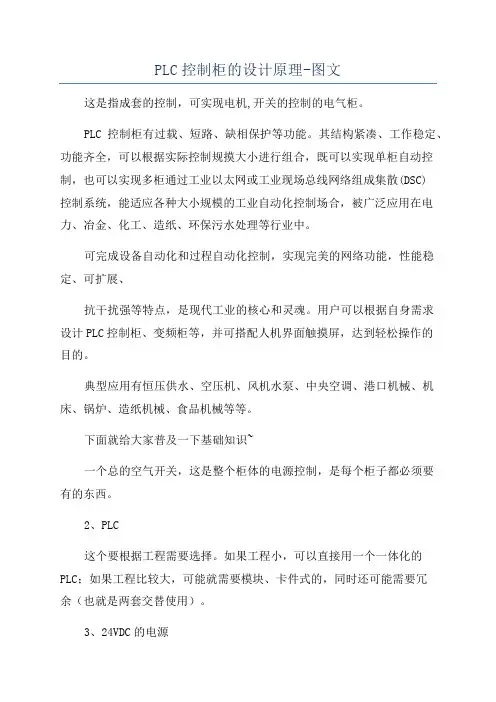

PLC控制柜的设计原理-图文这是指成套的控制，可实现电机,开关的控制的电气柜。

PLC控制柜有过载、短路、缺相保护等功能。

其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。

用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。

典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

下面就给大家普及一下基础知识~一个总的空气开关，这是整个柜体的电源控制，是每个柜子都必须要有的东西。

2、PLC这个要根据工程需要选择。

如果工程小，可以直接用一个一体化的PLC；如果工程比较大，可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。

3、24VDC的电源一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，需要根据实际情况来定是否要这个开关电源。

4、继电器一般PLC是可以直接将指令发到控制回路里的，但也可能先由继电器中转。

如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时继电器动作，让控制回路的节点接到继电器的常开或常闭点上。

这也是根据情况选择是否使用继电器。

5、接线端子这个肯定是每个柜子都必不可少的东西，根据信号数量可以配置。

如果只是一个单纯的PLC控制柜，基本就是需要这些玩意，如果你的控制柜内还需要有其他的设备，就看情况增加。

比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。

配电箱控制柜最详细的接线图讲解三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器1.3、空气开关1.5、电度（能）表家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外为标定电流，括号内为额定最大电流。

同一规格的电子表、机械表可承载的功率不一样，比如：10（40）A 的预付费电子表（IC卡）可承载8800W左右，而5（20）A 机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载12000W以上。

因此，以上三种表，必须区分对待！磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于8800W。

用户在使用这种电表时，可根据需要到电业部门调节功率设置。

2、三相电知识2.1三相电负载的接法分为三角形接法和Y形接法。

三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。

三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（220V）×3（W=U×I×3）2.2 三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100) （电压3×380/220V~）。

注：电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。

消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。

如：水泵、风机的电动机或其它设备的电动机。

2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。

3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。

设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。

KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。

注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。

2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。

3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。

例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。

4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。

KM-YJS/P 系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。

当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。

从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。

手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。

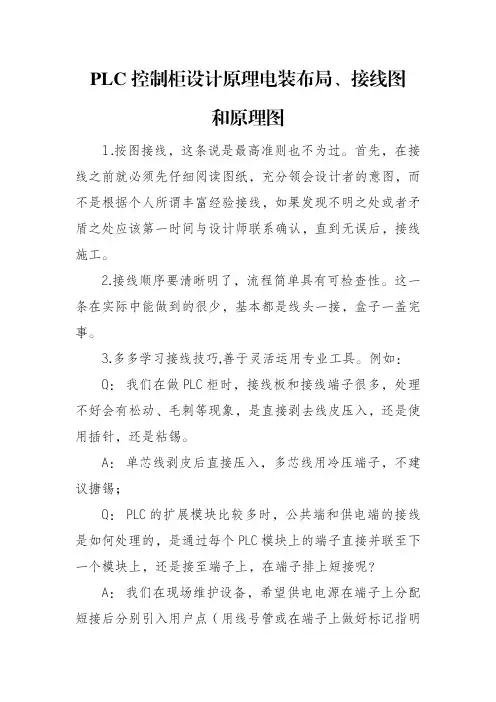

PLC控制柜设计原理电装布局、接线图和原理图1.按图接线，这条说是最高准则也不为过。

首先，在接线之前就必须先仔细阅读图纸，充分领会设计者的意图，而不是根据个人所谓丰富经验接线，如果发现不明之处或者矛盾之处应该第一时间与设计师联系确认，直到无误后，接线施工。

2.接线顺序要清晰明了，流程简单具有可检查性。

这一条在实际中能做到的很少，基本都是线头一接，盒子一盖完事。

3.多多学习接线技巧,善于灵活运用专业工具。

例如：Q：我们在做PLC柜时，接线板和接线端子很多，处理不好会有松动、毛刺等现象，是直接剥去线皮压入，还是使用插针，还是粘锡。

A：单芯线剥皮后直接压入，多芯线用冷压端子，不建议搪锡；Q：PLC的扩展模块比较多时，公共端和供电端的接线是如何处理的，是通过每个PLC模块上的端子直接并联至下一个模块上，还是接至端子上，在端子排上短接呢？A：我们在现场维护设备，希望供电电源在端子上分配短接后分别引入用户点（用线号管或在端子上做好标记指明去处），这样直观明了，相互之间影响小，不希望从一点并到另一点，不希望一个端子下接两根以上的线。

对于电源端子排，喜欢使用带保险的端子或端子上下之间可以断开连接的那种，查找短路故障时非常方便。

01PLC内外部电路1.外部电路接线图1是电动机全压起动控制的接触器电气控制线路，控制逻辑由交流接触器KM线圈、指示灯HL1、HL2、热继电器常闭触头FR、停止按钮SB2、起动按钮SB1及接触器常开辅助触头KM通过导线连接实现。

合上QS后按下起动按钮SB1，则线圈KM通电并自锁，接通指示灯HL1所在支路的辅助触头KM及主电路中的主触头，HL1亮、电动机M起动；按下停止按钮SB2，则线圈KM断电，指示灯HL1灭，M停转。

▲图1电动机全压起动电气控制线路图2是采用SIEMENS的一款S7系列PLC实现电动机全压起动控制的外部接线图。

主电路保持不变，热继电器常闭触头FR、停止按钮SB2、起动按钮SB1等作为PLC的输入设备接在PLC的输入接口上，而交流接触器KM线圈、指示灯HL1、HL2等作为PLC的输出设备接在PLC的输出接口上。

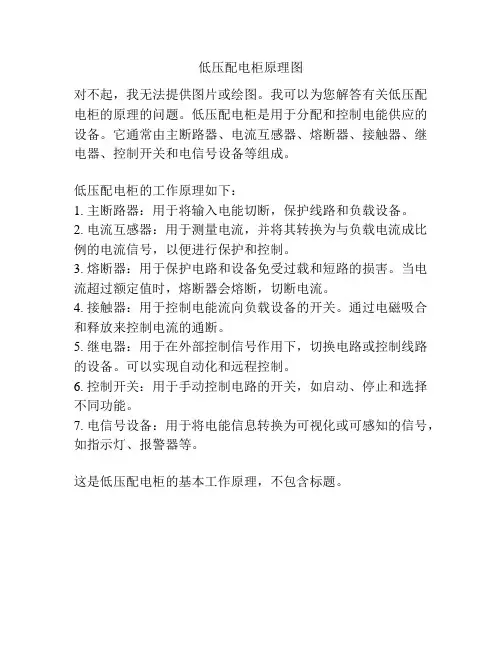

低压配电柜原理图
对不起，我无法提供图片或绘图。

我可以为您解答有关低压配电柜的原理的问题。

低压配电柜是用于分配和控制电能供应的设备。

它通常由主断路器、电流互感器、熔断器、接触器、继电器、控制开关和电信号设备等组成。

低压配电柜的工作原理如下：
1. 主断路器：用于将输入电能切断，保护线路和负载设备。

2. 电流互感器：用于测量电流，并将其转换为与负载电流成比例的电流信号，以便进行保护和控制。

3. 熔断器：用于保护电路和设备免受过载和短路的损害。

当电流超过额定值时，熔断器会熔断，切断电流。

4. 接触器：用于控制电能流向负载设备的开关。

通过电磁吸合和释放来控制电流的通断。

5. 继电器：用于在外部控制信号作用下，切换电路或控制线路的设备。

可以实现自动化和远程控制。

6. 控制开关：用于手动控制电路的开关，如启动、停止和选择不同功能。

7. 电信号设备：用于将电能信息转换为可视化或可感知的信号，如指示灯、报警器等。

这是低压配电柜的基本工作原理，不包含标题。

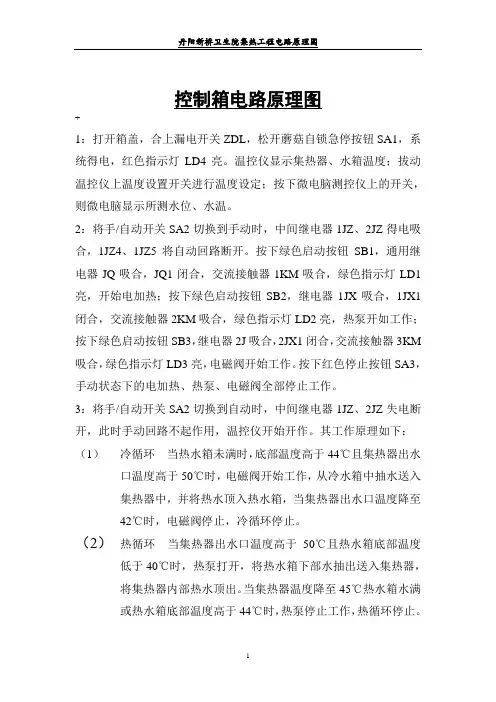

控制箱电路原理图+1：打开箱盖，合上漏电开关ZDL，松开蘑菇自锁急停按钮SA1，系统得电，红色指示灯LD4亮。

温控仪显示集热器、水箱温度；拔动温控仪上温度设置开关进行温度设定；按下微电脑测控仪上的开关，则微电脑显示所测水位、水温。

2：将手/自动开关SA2切换到手动时，中间继电器1JZ、2JZ得电吸合，1JZ4、1JZ5将自动回路断开。

按下绿色启动按钮SB1，通用继电器JQ吸合，JQ1闭合，交流接触器1KM吸合，绿色指示灯LD1亮，开始电加热；按下绿色启动按钮SB2，继电器1JX吸合，1JX1闭合，交流接触器2KM吸合，绿色指示灯LD2亮，热泵开如工作；按下绿色启动按钮SB3，继电器2J吸合，2JX1闭合，交流接触器3KM 吸合，绿色指示灯LD3亮，电磁阀开始工作。

按下红色停止按钮SA3，手动状态下的电加热、热泵、电磁阀全部停止工作。

3：将手/自动开关SA2切换到自动时，中间继电器1JZ、2JZ失电断开，此时手动回路不起作用，温控仪开始开作。

其工作原理如下：（1）冷循环当热水箱未满时，底部温度高于44℃且集热器出水口温度高于50℃时，电磁阀开始工作，从冷水箱中抽水送入集热器中，并将热水顶入热水箱，当集热器出水口温度降至42℃时，电磁阀停止，冷循环停止。

（2）热循环当集热器出水口温度高于50℃且热水箱底部温度低于40℃时，热泵打开，将热水箱下部水抽出送入集热器，将集热器内部热水顶出。

当集热器温度降至45℃热水箱水满或热水箱底部温度高于44℃时，热泵停止工作，热循环停止。

（3）温差循环当热水箱水满（热水箱水满触点闭合）时，系统将运行于温差循环模式。

即当集热器出水口温度比热水箱底部温度高于8℃时，热泵打开，进行热循环；当集热器出水口温度比热水箱底部高于2℃时，热泵停止，温差循环停止。

（4）防冻循环当防冻温度点低于5℃时，热泵打开，进行热循环；当防冻温度点高于10℃时，热泵停止工作，防冻循环停止。

（5）集热器防干烧当集热器出水口温度高于96℃时，所有循环停止运行，当集热器出水口温度低于92℃时，所有循环恢复运行。
