1、电控系统的一般原理解析

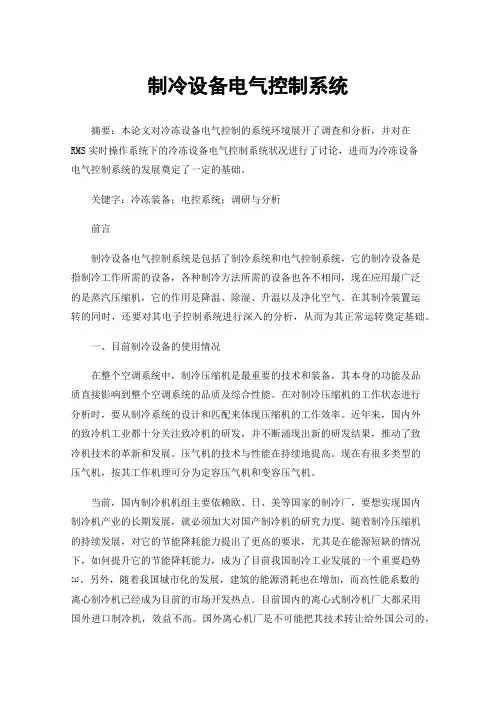

制冷设备电气控制系统摘要：本论文对冷冻设备电气控制的系统环境展开了调查和分析，并对在RMS实时操作系统下的冷冻设备电气控制系统状况进行了讨论，进而为冷冻设备电气控制系统的发展奠定了一定的基础。

关键字：冷冻装备；电控系统；调研与分析前言制冷设备电气控制系统是包括了制冷系统和电气控制系统，它的制冷设备是指制冷工作所需的设备，各种制冷方法所需的设备也各不相同，现在应用最广泛的是蒸汽压缩机，它的作用是降温、除湿、升温以及净化空气。

在其制冷装置运转的同时，还要对其电子控制系统进行深入的分析，从而为其正常运转奠定基础。

一、目前制冷设备的使用情况在整个空调系统中，制冷压缩机是最重要的技术和装备，其本身的功能及品质直接影响到整个空调系统的品质及综合性能。

在对制冷压缩机的工作状态进行分析时，要从制冷系统的设计和匹配来体现压缩机的工作效率。

近年来，国内外的致冷机工业都十分关注致冷机的研发，并不断涌现出新的研发结果，推动了致冷机技术的革新和发展。

压气机的技术与性能在持续地提高。

现在有很多类型的压气机，按其工作机理可分为定容压气机和变容压气机。

当前，国内制冷机机组主要依赖欧、日、美等国家的制冷厂，要想实现国内制冷机产业的长期发展，就必须加大对国产制冷机的研究力度。

随着制冷压缩机的持续发展，对它的节能降耗能力提出了更高的要求，尤其是在能源短缺的情况下，如何提升它的节能降耗能力，成为了目前我国制冷工业发展的一个重要趋势[1]。

另外，随着我国城市化的发展，建筑的能源消耗也在增加，而高性能系数的离心制冷机已经成为目前的市场开发热点。

目前国内的离心式制冷机厂大都采用国外进口制冷机，效益不高。

国外离心机厂是不可能把其技术转让给外国公司的，要想获得其关键技术，就只能依靠自己的力量去发展。

在国内，由于离心制冷机的设计和生产工艺的提高，离心制冷机的开发已具备了一定的条件。

二、制冷设备的电控系统的作用一般来讲，电气控制系统也被称作电气设备二次控制回路，各种设备控制回路之间有一定的差异，尤其是目前，在电气控制系统持续发展的进程中，可以根据高压电气设备和低压电气设备来进行合理的选择，电气控制系统的主要功能是保证设备可以可靠安全地运行在具体的使用过程中，电气控制系统需要通过辅助电气设备来完成，尤其是为了实现某一种特定的控制功能时，它需要由若干个电器部件组合而成。

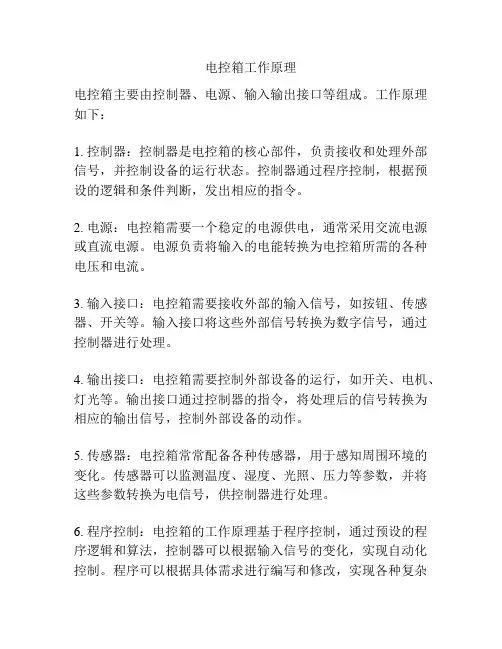

电控箱工作原理
电控箱主要由控制器、电源、输入输出接口等组成。

工作原理如下：
1. 控制器：控制器是电控箱的核心部件，负责接收和处理外部信号，并控制设备的运行状态。

控制器通过程序控制，根据预设的逻辑和条件判断，发出相应的指令。

2. 电源：电控箱需要一个稳定的电源供电，通常采用交流电源或直流电源。

电源负责将输入的电能转换为电控箱所需的各种电压和电流。

3. 输入接口：电控箱需要接收外部的输入信号，如按钮、传感器、开关等。

输入接口将这些外部信号转换为数字信号，通过控制器进行处理。

4. 输出接口：电控箱需要控制外部设备的运行，如开关、电机、灯光等。

输出接口通过控制器的指令，将处理后的信号转换为相应的输出信号，控制外部设备的动作。

5. 传感器：电控箱常常配备各种传感器，用于感知周围环境的变化。

传感器可以监测温度、湿度、光照、压力等参数，并将这些参数转换为电信号，供控制器进行处理。

6. 程序控制：电控箱的工作原理基于程序控制，通过预设的程序逻辑和算法，控制器可以根据输入信号的变化，实现自动化控制。

程序可以根据具体需求进行编写和修改，实现各种复杂
的控制功能。

综上所述，电控箱通过控制器的处理、输入输出接口的转换以及连接外部设备实现对设备的控制和监控。

它的工作原理是基于电信号传输和程序控制的，通过各种电子元件和接口的配合，完成对电气设备的自动化控制和管理。

光刻机核心部件详解光刻机是现代微电子工业中不可或缺的设备，它是制造集成电路的关键设备之一。

在微电子工业中，光刻机的作用是将电路图案精确地在微型制造物上烙印成图案，然后进行微细的制造和加工，以实现集成电路的生产。

光刻机的核心部件是曝光系统、光学系统和电控系统，下面我们详细解析一下光刻机的核心部件。

一、曝光系统光刻机的曝光系统主要作用是通过投射光源对掩膜上电路图案进行曝光，以将电路图案传输到硅片上。

曝光系统由自动对焦、震动抑制和曝光闪光灯等组成。

1. 自动对焦正常曝光需要将硅片和掩膜平行放置并紧密贴合，这样才能保证曝光成功。

自动对焦通过使用激光反射的方式可以精准地控制曝光的距离和位置，进而使曝光质量提高。

2. 震动抑制在曝光的过程中，光刻机的震动会导致电路图案的失真，从而导致整个加工过程的失误。

因此，震动抑制技术的出现可以有效地减少光刻机的震动，并最终提升曝光品质。

3. 曝光闪光灯曝光闪光灯是光刻机中最重要的曝光系统部件，是一种用于产生高强度、短脉冲宽度的紫外线光源的器件。

其工作原理是通过激发汞蒸气产生紫外线，将紫外线的能量传递给硅片上的光阻层，使其进行化学反应，最终形成电路图案。

二、光学系统光学系统是光刻机中最重要的核心部件之一，它主要作用是将曝光区域中掩膜上的电路图形投射到硅片上，并实现投影补偿、人工补偿和自动尺寸补偿等功能。

1. 投影补偿在实际的制造中，硅片和掩膜之间会产生微小的失真，投影补偿通过采用不同的光学元件来实现，来精确地将图案投影在硅片上。

2. 人工补偿人工补偿是在图案设计的过程中，由设计人员根据经验进行的手工加工操作。

它可以在硅片上产生微小的特定形状，从而确保硅片上的电路图案质量。

3. 自动尺寸补偿自动尺寸补偿是光刻机核心部件中的创新，它通过对信号的传递和处理，在光刻机内部实现自适应尺寸修正。

借助自动尺寸补偿技术，可以有效地提高硅片上电路图案的精度和质量，进而使其具备更好的可靠性和耐用性。

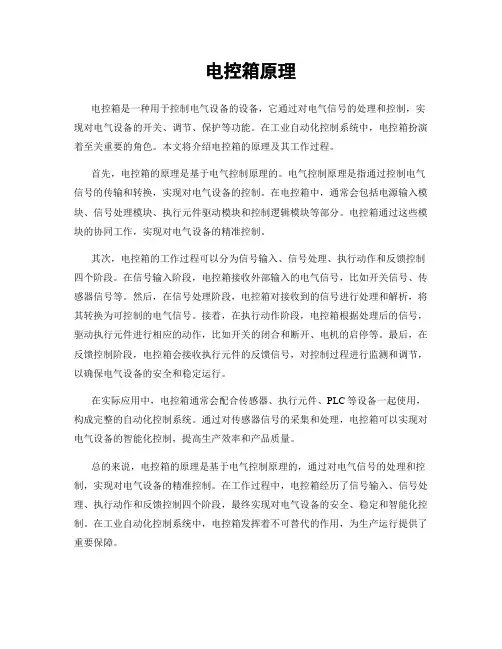

电控箱原理电控箱是一种用于控制电气设备的设备，它通过对电气信号的处理和控制，实现对电气设备的开关、调节、保护等功能。

在工业自动化控制系统中，电控箱扮演着至关重要的角色。

本文将介绍电控箱的原理及其工作过程。

首先，电控箱的原理是基于电气控制原理的。

电气控制原理是指通过控制电气信号的传输和转换，实现对电气设备的控制。

在电控箱中，通常会包括电源输入模块、信号处理模块、执行元件驱动模块和控制逻辑模块等部分。

电控箱通过这些模块的协同工作，实现对电气设备的精准控制。

其次，电控箱的工作过程可以分为信号输入、信号处理、执行动作和反馈控制四个阶段。

在信号输入阶段，电控箱接收外部输入的电气信号，比如开关信号、传感器信号等。

然后，在信号处理阶段，电控箱对接收到的信号进行处理和解析，将其转换为可控制的电气信号。

接着，在执行动作阶段，电控箱根据处理后的信号，驱动执行元件进行相应的动作，比如开关的闭合和断开、电机的启停等。

最后，在反馈控制阶段，电控箱会接收执行元件的反馈信号，对控制过程进行监测和调节，以确保电气设备的安全和稳定运行。

在实际应用中，电控箱通常会配合传感器、执行元件、PLC等设备一起使用，构成完整的自动化控制系统。

通过对传感器信号的采集和处理，电控箱可以实现对电气设备的智能化控制，提高生产效率和产品质量。

总的来说，电控箱的原理是基于电气控制原理的，通过对电气信号的处理和控制，实现对电气设备的精准控制。

在工作过程中，电控箱经历了信号输入、信号处理、执行动作和反馈控制四个阶段，最终实现对电气设备的安全、稳定和智能化控制。

在工业自动化控制系统中，电控箱发挥着不可替代的作用，为生产运行提供了重要保障。

汽车电控单元工作原理
汽车电控单元是汽车电气系统中的一个关键部件，其工作原理主要涉及以下几个方面。

1. 信号接收：汽车电控单元首先需要接收来自车载传感器、开关和其他控制部件的信号。

这些信号可以是来自发动机、制动系统、变速器、车速传感器等部件的输入信号，也可以是来自驾驶员操作控制的输入信号。

2. 信号处理：一旦接收到信号，电控单元将对这些信号进行处理。

这个过程通常包括对信号进行滤波、放大或转换等操作，以确保信号的准确性和稳定性。

信号处理还可能包括对不同信号之间的相关性进行分析，以实现更精确的控制策略。

3. 决策与控制：基于接收和处理的信号，电控单元将根据预设的控制算法进行决策，并生成相应的控制指令。

这些控制指令可以是控制发动机燃油喷射、制动力分配、变速器换档等命令，以实现车辆性能和行驶安全的控制。

4. 输出控制：最后，电控单元将把生成的控制指令发送到执行机构，例如发动机油门执行器、制动阀门、电动变速器等。

这些执行机构根据接收到的指令来实现车辆各种功能的具体控制，从而实现对整车系统的精确调控。

总体而言，汽车电控单元的工作原理是通过接收、处理和输出信号，根据预设的控制算法进行决策和控制，以实现对车辆各
种功能的精确控制。

这种电子化的控制方式使得汽车具备更高的性能、安全性和节能环保性能。

电力系统电压控制的基本原理
电力系统电压控制的基本原理主要包括以下几点：
自动调节励磁：通过改变发电机或其他电源的励磁电流，可以调整其端电压。

这是电力系统中最基本和最常用的电压调节手段之一。

调节变压器分接头：变压器的分接头切换可以改变变压器的变比，从而实现电压的调整。

这种方式在电力系统中也得到了广泛应用。

改变无功功率分布：在电力系统中，无功功率的分布对电压水平有着重要影响。

通过调整无功补偿设备的投入或切除，以及改变发电机的功率因数，可以改变无功功率的分布，从而达到调节电压的目的。

自动调节有载调压变压器的分接头：有载调压变压器可以在带负载的条件下切换分接头，从而实现电压的自动调节。

这种方式在电力系统中也得到了广泛应用。

自动调节并联补偿电容器和并联电抗器的投入量：并联补偿电容器和并联电抗器可以用来调节系统的无功功率，从而改变系统的电压水平。

通过自动调节这些设备的投入量，可以实现电压的自动调节。

综上所述，电力系统电压控制的基本原理主要是通过自动调节励磁、调节变压器分接头、改变无功功率分布、自动调节有载
调压变压器的分接头以及自动调节并联补偿电容器和并联电抗器的投入量等手段来实现的。

这些手段可以单独使用，也可以组合使用，以实现对电力系统电压的有效控制。

汽车发动机电控系统教学计划与教案第一章：汽车发动机电控系统概述1.1 教学目标1. 了解汽车发动机电控系统的基本概念和发展历程。

2. 掌握汽车发动机电控系统的主要组成部分及其功能。

3. 理解汽车发动机电控系统的工作原理。

1.2 教学内容1. 汽车发动机电控系统的基本概念和发展历程。

2. 汽车发动机电控系统的主要组成部分：传感器、执行器、控制单元等。

3. 汽车发动机电控系统的功能：燃油喷射、点火控制、排放控制等。

4. 汽车发动机电控系统的工作原理及工作流程。

1.3 教学方法1. 采用讲授法，讲解汽车发动机电控系统的基本概念、发展历程、组成部分、功能及工作原理。

2. 采用案例分析法，分析具体汽车发动机电控系统的工作流程。

3. 采用小组讨论法，让学生分组讨论汽车发动机电控系统的优势和应用。

1.4 教学评价1. 课堂问答：检查学生对汽车发动机电控系统基本概念的理解。

2. 小组讨论：评估学生在讨论中的表现，了解他们对汽车发动机电控系统的认识。

第二章：传感器及其在电控系统中的应用2.1 教学目标1. 了解传感器在汽车发动机电控系统中的作用和重要性。

2. 掌握常见汽车发动机传感器的基本原理和结构。

3. 理解传感器信号的处理和输出方式。

2.2 教学内容1. 传感器在汽车发动机电控系统中的作用和重要性。

2. 常见汽车发动机传感器：进气温度传感器、氧传感器、爆震传感器等。

3. 传感器信号的处理和输出方式：模拟信号、数字信号等。

2.3 教学方法1. 采用讲授法，讲解传感器在汽车发动机电控系统中的作用、常见传感器的原理和结构。

2. 采用演示法，展示传感器信号的处理和输出方式。

3. 采用实验法，让学生动手检测传感器信号。

2.4 教学评价1. 课堂问答：检查学生对传感器在汽车发动机电控系统中作用和重要性的理解。

2. 实验报告：评估学生对传感器信号检测的掌握程度。

第三章：执行器及其在电控系统中的应用3.1 教学目标1. 了解执行器在汽车发动机电控系统中的作用和重要性。

电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。

它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。

例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。

2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。

它能够通过控制喷油器和点火系统来实现发动机的控制。

3. 喷油器：电控发动机中的喷油器是非常重要的部件。

控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。

4. 点火系统：点火系统用于在正确的时机点燃混合气体。

电控发动机中的点火系统主要包括火花塞和点火线圈。

控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。

电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。

通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。

电控系统工作原理电控系统是指由电子设备和控制器组成的系统，通过传感器实时监测物理量，并利用控制器对信号进行处理和反馈，从而达到对电动机或其他电器设备的精确控制。

本文将介绍电控系统的工作原理，包括传感器的作用、控制器的功能以及信号处理和反馈。

一、传感器的作用传感器是电控系统中至关重要的组成部分，它能够将各种物理量（如温度、压力、速度等）转换成电信号，提供给控制器进行处理。

传感器的作用相当于人体的感觉器官，能够感知外部环境的变化并将其转化为可处理的信号。

常见的传感器有温度传感器、压力传感器、光电传感器等。

传感器通常由感知元件和信号处理电路组成。

感知元件负责将物理量转化为电信号，而信号处理电路则对信号进行增强、滤波和线性化等处理，以确保信号的准确性和可靠性。

二、控制器的功能控制器是电控系统中的大脑，负责接收传感器传来的信号，并根据预设的控制策略进行处理，最终输出控制信号给电动机或其他执行器，实现对设备的精确控制。

控制器的功能主要包括信号处理、控制算法和输出接口。

信号处理模块负责对传感器信号进行放大、滤波和校准等预处理操作，确保输入信号的准确性。

控制算法模块则根据不同的控制需求，采用不同的算法对输入信号进行处理，例如PID控制算法、模糊控制算法等。

最后，输出接口将经过处理的控制信号输出给执行器，例如电动机驱动器，控制其速度、转向等。

三、信号处理和反馈在电控系统中，信号处理和反馈是实现精确控制的重要环节。

信号处理涉及到对传感器信号的放大、滤波和校准等操作，以确保输入信号的精确性和稳定性。

它能够提高系统对外部环境变化的适应能力，减小噪声对控制的干扰。

反馈是指将输出信号重新引入到控制系统中，通过与设定值进行比较，不断调整控制器的输出，使系统能够更加精确地控制设备。

通过不断调整输出信号，使被控对象的状态与期望状态更加接近，从而实现对设备的精确控制。

四、电控系统的应用电控系统广泛应用于各个领域，例如机械制造、汽车工业、航空航天等。

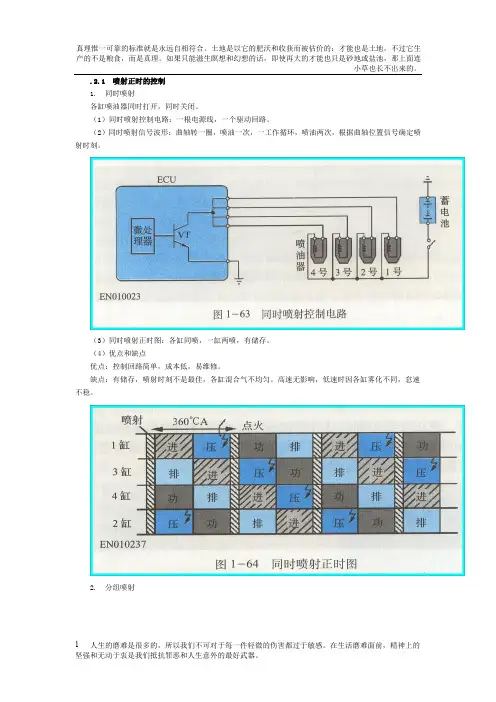

.2.1 喷射正时的控制1. 同时喷射各缸喷油器同时打开，同时关闭。

（1）同时喷射控制电路：一根电源线，一个驱动回路。

（2）同时喷射信号波形：曲轴转一圈，喷油一次，一工作循环，喷油两次，根据曲轴位置信号确定喷射时刻。

（3）同时喷射正时图：各缸同喷，一缸两喷，有储存。

（4）优点和缺点优点：控制回路简单，成本低，易维修。

缺点：有储存，喷射时刻不是最佳，各缸混合气不均匀。

高速无影响，低速时因各缸雾化不同，怠速不稳。

2. 分组喷射（3）分组喷射正时图：各组同喷，一缸一喷，有储存，基准缸1、4，非基准缸3、2。

（4）优点和缺点优点：控制回路简单，成本低，易维修，性能比同时喷射提高。

缺点：有储存，怠速不稳。

3. 顺序喷射按点火顺序各缸在最佳时刻独立喷射。

（1）顺序喷射控制电路：一根电源线，各缸独立驱动回路。

（2）顺序喷射信号波形：各缸一个工作循环喷油一次，根据曲轴位置信号和凸轮轴位置信号确定喷射时刻。

（3）顺序喷射正时图：顺序喷射，一缸一喷，无储存。

（4）优点和缺点优点：喷射时刻最佳，各缸混合气雾化好，性能最好。

缺点：控制回路复杂，成本高。

3.2.2 喷油量（脉宽）的控制1.起动时喷油量的控制冷车起动时，温度低，转速低，应加浓；起动喷油脉冲宽度（ms）＝由发动机冷却液温度决定的喷油脉冲宽度（ms）＋无效喷射时间（ms）根据起动装置的开关信号和发动机转速信号（一般400r/min以下）判定起动工况。

（1）通过冷起动喷油器加浓冷起动喷油器安装在节气门后总进气歧管上，一个；温度－时间开关安装在发动机缸体上；喷油器不受ECU控制，由温度－时间开关控制，喷射时间决定于水温和接通时间;只在冷起动时起作用，热起或起动后不喷油。

工作原理：1）冷却液温度低于50℃时且起动开关ON（<15s），触点闭合，喷油；冷却液温度越低，加热时间越长，喷油越多，最长喷射时间7.5s。

2）冷却液温度高于50℃(热起)时，或起动ON>15s，或起动OFF，触点断开,不喷油。

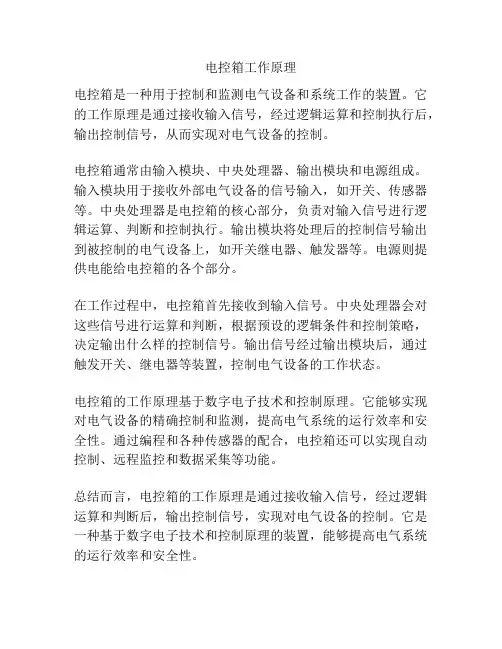

电控箱工作原理
电控箱是一种用于控制和监测电气设备和系统工作的装置。

它的工作原理是通过接收输入信号，经过逻辑运算和控制执行后，输出控制信号，从而实现对电气设备的控制。

电控箱通常由输入模块、中央处理器、输出模块和电源组成。

输入模块用于接收外部电气设备的信号输入，如开关、传感器等。

中央处理器是电控箱的核心部分，负责对输入信号进行逻辑运算、判断和控制执行。

输出模块将处理后的控制信号输出到被控制的电气设备上，如开关继电器、触发器等。

电源则提供电能给电控箱的各个部分。

在工作过程中，电控箱首先接收到输入信号。

中央处理器会对这些信号进行运算和判断，根据预设的逻辑条件和控制策略，决定输出什么样的控制信号。

输出信号经过输出模块后，通过触发开关、继电器等装置，控制电气设备的工作状态。

电控箱的工作原理基于数字电子技术和控制原理。

它能够实现对电气设备的精确控制和监测，提高电气系统的运行效率和安全性。

通过编程和各种传感器的配合，电控箱还可以实现自动控制、远程监控和数据采集等功能。

总结而言，电控箱的工作原理是通过接收输入信号，经过逻辑运算和判断后，输出控制信号，实现对电气设备的控制。

它是一种基于数字电子技术和控制原理的装置，能够提高电气系统的运行效率和安全性。

电控系统的工作原理
电控系统的工作原理是通过电子元件和程序控制来实现对电气设备的精确控制和操作。

该系统由感测器、执行器、控制器和电源等组成。

感测器负责采集环境中的各种信号，如温度、压力、速度等，并将这些信号转换为电信号输出。

执行器则根据控制器的指令，将电信号转化为物理动作，如开关的开启和关闭、电机的转动等。

控制器是电控系统的核心部件，负责处理输入信号，并根据预设的运算逻辑和程序，生成输出信号，用于控制执行器的操作。

控制器一般由微处理器或单片机实现，可以根据不同的应用需求进行编程和配置。

电源为整个电控系统提供电能，保证系统的正常运行。

电源一般为稳定可靠的直流或交流电源，可以通过电源线路或电池等方式提供电能。

在电控系统中，感测器和执行器之间通过信号线连接，将感测器采集到的信号传输给控制器。

控制器分析这些信号，并根据设定的逻辑和程序生成相应的输出信号，控制执行器的动作。

反过来，执行器的动作也会被感测器反馈给控制器，实现了系统的闭环控制。

通过电控系统，可以实现对各种电气设备的自动化和精确控制。

例如，在工业生产中，电控系统可以控制机器的启停、速度调
节、运动轨迹等，提高生产效率和质量；在家庭生活中，电控系统可以控制家电设备的开关、温度、湿度等，提供更舒适和便捷的生活环境。

总之，电控系统通过电子元件和程序来实现对电气设备的精确控制，通过感测器、执行器、控制器和电源等部件的配合工作，实现了对各种设备的自动化和精确控制。

汽车电器原理汽车电器原理是指汽车中用于控制和供电的电子设备和电路的工作原理。

它涉及到多种电器设备，包括发动机控制单元(ECU)、点火系统、照明系统、音响系统、空调系统、安全系统等等。

在汽车中，电器设备的工作离不开电源的供应。

汽车中使用的电源主要是蓄电池，它通过发电机充电，然后提供电流给各个电器设备。

蓄电池一般采用直流电源，所以大部分汽车电器设备也是直流电源。

为了保护电器设备和防止电流过载，汽车中通常会设置保险丝和保险盒。

发动机控制单元(ECU)是车辆电子控制系统的核心。

它通过传感器获取发动机和车辆的信息，并根据这些信息来控制发动机的工作。

ECU会调整发动机的点火时间、燃油喷射量和气门的开闭时间，以优化发动机的燃烧效率和性能。

对于新一代的汽车，ECU还会控制一系列的辅助设备，如涡轮增压器、柴油颗粒过滤器等。

照明系统主要由车灯组成，包括前灯、后灯、转向灯等。

这些车灯通常由蓄电池提供电源，通过开关控制其开关状态。

汽车的照明系统也需要满足交通规则的要求，例如启动发动机后，前灯会自动打开。

而且，汽车还采用了大功率氙气灯和LED 灯来提供更高亮度和更低功耗的照明效果。

音响系统是汽车中一项重要的电器设备，用于播放音乐和语音导航等。

它由音响主机、扬声器和音频信号处理器等组成。

音响主机会解码音频信号，并经过处理产生分立的声音频率，然后通过扬声器输出声音。

为了提供更好的音质和音量，汽车音响系统还会采用功放器和低音炮等。

空调系统通过控制温度、湿度和空气流动来提供车内舒适的环境。

空调系统主要由压缩机、蒸发器、冷凝器和空调控制面板等组成。

压缩机会压缩制冷剂，使其在高压高温下成为气体，然后通过蒸发器释放热量，将车内空气冷却。

空调控制面板可以控制温度、风量和空气分布等参数。

安全系统是为了提高驾驶安全性而设计的一系列电器设备。

其中包括制动系统的防抱死系统(ABS)、车身稳定控制系统(ESP)、胎压监测系统(TPMS)等。

这些系统通过传感器和控制模块实时监测车辆状况，并在需要时采取措施来提供更稳定和安全的行驶环境。

单交流电机控制器原理交流电机控制器是一种用于控制交流电机运行的装置，它能够实现交流电机的启停、正反转、速度调节以及电机保护等功能。

在工业自动化系统中，交流电机控制器广泛应用于各种机械设备和工艺流程中。

交流电机控制器的主要原理是通过改变电源电压、频率和相位来控制电机的运行。

对于三相交流电机，控制器主要通过改变三相电压的大小和相位关系来控制电机的运行状态。

下面将对交流电机控制器的工作原理进行详细介绍。

交流电机控制器有三种常见的控制方式，分别是电压控制、频率控制和矢量控制。

1.电压控制：电压控制是最基本和常见的控制方式，通过改变电源对电机施加的电压来调节电机的转速。

在电压控制方式下，电机的转矩与供电电压成正比，转速与供电电压成反比。

电压控制方式主要通过三相可控硅装置或者PWM调制器来实现电源电压的调节。

2.频率控制：频率控制是根据电机的工作需要，改变电源对电机供电的频率来改变电机的转速。

频率控制方式主要通过变频器（或称变频调速器）来控制电源对电机的输出频率，从而调节电机的转速。

变频器内部通过对电源电压进行整流、滤波、逆变和PWM调制等处理，产生与输出频率和电压匹配的交流电信号，从而实现电机的调速。

3.矢量控制：矢量控制是一种高级的控制方式，通过对电机的电流、电压和磁场进行测量和控制，实现对电机转速、转矩和位置的精确控制。

矢量控制方式主要通过矢量控制器和位置传感器来实现。

矢量控制方式可以使电机在启动、加速、减速和制动等各个工作状态下都能够保持良好的控制性能。

除了以上的控制方式，交流电机控制器还需要具备各种保护功能，以保护电机的安全运行。

常见的电机保护功能包括过压保护、欠压保护、过载保护、短路保护、过热保护等。

在电机控制器中，通常会设置相关的保护回路和传感器，对电机的运行参数进行监测和控制。

总之，交流电机控制器是通过改变电源电压、频率和相位来控制电机的运行状态的装置。

它具备多种控制方式和保护功能，可以实现电机的启停、正反转、速度调节和保护等功能，广泛应用于各种机械设备和工艺流程中。

电控发动机工作原理
电控发动机是指通过电子控制系统控制燃油喷射、点火和气门的工作状态的发动机。

其工作原理可以概括为以下几点：
1. 传感器检测：电控发动机内置了多个传感器，用于检测发动机的工作状态，如转速、气温、氧气含量等。

这些传感器将相关数据传输给电子控制单元（ECU）。

2. 数据处理：ECU根据传感器的数据以及预设的程序和参数，对发动机的工作状态进行分析和处理。

ECU会参考一些预设
的映射表，以确定最佳的燃油喷射量、气门的开闭时间等。

3. 燃油喷射：根据ECU的指令，喷油器将燃油以合适的比例
喷射到气缸中。

ECU根据发动机的负荷情况和转速要求，调
整燃油喷射的时机和量，以实现燃烧效率的最大化。

4. 点火系统：电控发动机使用电子点火系统，通过ECU对点
火时机进行精确控制。

ECU根据传感器的数据和预设的参数，判断最佳的点火时机，从而提高燃烧效率并减少尾气排放。

5. 气门控制：电控发动机通过电子液压控制或电机驱动控制气门的开闭时间。

ECU根据发动机的工作状态和负荷要求，控
制气门的开闭时间和幅度，以实现更好的进、排气效果。

总之，电控发动机通过ECU对燃油喷射、点火和气门控制等
关键参数进行精确的控制和调节，以提高发动机的燃烧效率、动力性和经济性，并降低尾气排放。

控制电气的工作原理
电气控制是指通过电气信号控制不同设备或系统的工作。

其工作原理基于以下几个方面：
1. 电信号传输：电信号可以通过导线、电缆或者无线通信方式传输。

传输的电信号可以是直流电或交流电，其频率和幅度可以根据需要进行调节。

2. 电控设备：电控设备包括传感器、逻辑元件、执行器等，用于接收和处理电信号并实现相应的控制功能。

传感器用于感知各种环境参数，如温度、压力、光照等，将其转化为电信号并送往逻辑元件进行处理。

逻辑元件主要包括开关、逻辑门、计数器等，它们根据接收到的电信号进行逻辑运算或计数，并产生相应的控制信号。

执行器包括继电器、电磁阀、电动机等，它们根据控制信号的输入进行动作，实现设备的开关、调节或运行。

3. 控制逻辑：控制逻辑是指根据实际需求将各类电控设备连接起来，形成一个整体的控制系统。

通过在逻辑元件之间建立逻辑关系，如与门、或门、非门等，可以实现复杂的控制功能。

控制逻辑的设计需要考虑设备之间的相互作用和协调，确保系统的稳定性和可靠性。

4. 反馈机制：为了保证电气控制系统的稳定性，常常需要引入反馈机制。

即通过传感器对系统的工作状态进行监测，将监测到的信息反馈给逻辑元件，使其对系统进行调节。

反馈机制可以使系统对外界环境变化做出及时响应，提高系统的控制精度
和稳定性。

总之，电气控制的工作原理基于电信号传输、电控设备、控制逻辑和反馈机制的相互配合，通过适当的电信号传输、处理和执行来实现对设备或系统的控制。

发动机电控系统工作原理
发动机电控系统是一种用于控制发动机运行的关键系统。

其工作原理可简单概括为：感知环境信息-处理信息-控制执行。

在感知环境信息阶段，发动机电控系统会通过各种传感器收集到发动机运行所需的各类参数，如转速、温度、油压等。

这些传感器将这些参数转化为电信号，并传送给控制模块。

在处理信息阶段，控制模块会对接收到的电信号进行分析和处理，将其转化为控制策略和指令。

控制策略通常由事先设定的算法和逻辑来决定，可以根据不同条件动态调整。

这些指令将被发送给执行机构，如燃油喷射器、点火系统等。

在控制执行阶段，执行机构根据接收到的指令，执行相应的动作。

例如，根据需要决定喷油量大小和时间，或者调整点火时机。

这些动作将直接影响到发动机的工作状态，从而实现对发动机运行的精确控制。

通过这种感知-处理-控制的工作原理，发动机电控系统能够实
时监测和调整发动机的工作状态，提高发动机的燃烧效率，减少排放，提高动力性能。

它在汽车工业中起着至关重要的作用，是现代汽车技术中不可或缺的一部分。

解析柴油机高压共轨电控喷射系统工作原理柴油机高压共轨电控喷射系统是一种现代技术，可以使柴油机更加高效能，经济和环保。

该系统利用高压泵将柴油压缩送入共轨，经过高压电容器的电压信号控制，由喷油器根据需要将柴油以高压喷射到缸内，从而实现燃烧过程的控制。

柴油机高压共轨电控喷射系统由高压泵、共轨、喷油器、高压电容器、ECU等几个基本部分组成。

其工作原理主要分为加压、喷射和控制三个阶段。

1. 加压阶段在加压阶段，高压泵向共轨中注入柴油，并将其压力提高到高压状态，以保证柴油在喷射时能够达到足够的喷射压力。

高压泵是系统的“心脏”，由曲轴驱动泵柱相对转动，从而压送柴油到共轨。

高压泵的高压输出能力较稳定，而且可根据燃油需要的不同而进行调整。

共轨是系统中储存柴油的地方，用于存储高压泵通过测压阀注入的柴油。

共轨的结构设计、直径和长度等都可以根据燃油需要定制。

2. 喷射阶段在喷射阶段，高压电容器通过发射电流的方式，将柴油喷出喷油嘴，在指定的时间内在缸内进行燃烧反应。

喷油嘴是系统中喷射柴油的地方，通过高压电容器控制其喷射时间和喷射量。

由于高压共轨系统可以根据各缸的排气中心角度进行电脉冲调节，因此可以减少漏喷，增加每个喷嘴的精度，同时还可以提高柴油的燃烧效率和功率输出。

高压电容器是控制喷油时间和喷油量的重要部分，由电脉冲进行控制，并能够自适应调节，以适应不同的工作条件。

3. 控制阶段在控制阶段，ECU实时监测车辆运行状态，并根据其反馈信息来调整各部件的工作状态，以保证柴油机在任何工作条件下都能够获得最佳的燃烧效率和性能。

ECU是系统中的中央控制单元，它能够实时监测各个传感器的反馈信息，并根据实时要求来改变喷油时间和量。

此外，它还可以根据车速、负载和环境条件等因素进行自适应调节，以获得更佳的驾驶体验和性能输出。

总之，柴油机高压共轨电控喷射系统是因为其高效、节能、环保和可靠性而受到广泛欢迎的先进技术。

通过高压泵、共轨、喷油器、高压电容器、ECU等几个部分的协同工作，它可以实现喷油量、喷射时间和喷油方式的自适应调整，提高柴油机的性能、可靠性和经济性。

关于电控系统中“热地”的解析0.引言电控系统热地设计具有成本低、设计简单的优点。

在家电中得到了广泛的应用。

特别是在变频空调的电控系统上基本都是采用了热地设计方案（在进行IPM驱动时省掉光耦，直接由MCU驱动）。

关于电控系统中的“热地”系统介绍的资料较少，对于初学电子技术的人员很难从原理上深刻理解。

在应用过程中的安全问题也需要同步考虑，避免安全事故的发生。

1.定义解析“热地”是指电控系统弱电地和电网为非隔离的，人直接接触是会触电的。

例如：采用热地设计的空调电控系统，一般维修人员认为，温度传感器等器件是5V供电的，在通电的情况下接触是不会有危险的、电子膨胀阀线圈是12V供电，线圈本身不需要太高的绝缘等级要求。

实际情况并非这样。

下面就简单介绍一下“热地”的原理。

示意图如下：2.工作原理过程解析：当交流输入端为正半波时，整流二极管V2、V3导通。

此时直流地与“N”通过V3相联。

此时直流地与PE(大地)为等电位，人接触弱电地时不会发生触电事故。

当交流输入端为负半波时，整流二极管V1、V4导通。

此时直流地通过V4与“L”相联。

此时直流地与PE(大地)之间的压差是交流电压的幅值，有效值为110V（半个周期的交流电）。

所以人此时接触到直流地会发生触电事故。

任何一个弱电负载（如传感器、电子膨胀阀线圈等负载绝缘不良都会导致漏电保护器跳闸或者整个电控系统击穿。

）在进行产品维修时应特别注意安全，避免在带电情况下触摸认为安全的弱电器件。

3.实际波形测试（测试点为电控系统GND与大地PE之间）实际测量波形与理论分析一致。

（注意波形的方向与示波器探头的信号端、地端与电控系统地和大地对应连接有关。

不同接法，波形方向相反。

）。
