第5章 电子控制自动换挡系统结构和工作原理

电子换挡器原理
电子换挡器是一种先进的汽车变速器技术，它通过电子控制系统实现汽车的换挡操作，相比传统的机械换挡器具有更快的换挡速度、更平顺的换挡过程以及更高的燃油经济性。

那么，电子换挡器是如何实现这些优点的呢？接下来，我们将详细介绍电子换挡器的工作原理。

首先，电子换挡器的核心部件是电子控制单元（ECU），它通过传感器实时监测车速、发动机转速、油门开度、车辆负荷等参数，并根据这些参数来决定何时进行换挡以及选择何种挡位。

在传统的机械换挡器中，换挡是由液压系统控制的，而在电子换挡器中，换挡操作完全由电子控制单元来实现，这使得换挡速度更快、更精准。

其次，电子换挡器采用电磁螺线管来控制离合器和换挡执行器。

当电子控制单元判断需要进行换挡时，它会通过电磁螺线管来控制离合器的开合，从而实现换挡操作。

相比传统的机械换挡器，电子换挡器的换挡执行器更加精准，能够在毫秒级的时间内完成换挡操作，这使得换挡过程更加平顺，车辆的加速性能得到了显著提升。

另外，电子换挡器还可以通过软件升级来实现更加智能化的换挡策略。

传统的机械换挡器的换挡策略是固定的，无法根据不同的驾驶环境和驾驶习惯进行调整，而电子换挡器可以通过软件升级来不断优化换挡策略，使得换挡更加符合当前的驾驶需求，从而提高了驾驶的舒适性和燃油经济性。

总的来说，电子换挡器通过电子控制单元、电磁螺线管以及智能换挡策略实现了更快、更平顺、更智能的换挡操作，大大提升了汽车的驾驶性能和燃油经济性。

随着汽车科技的不断进步，电子换挡器必将成为未来汽车变速器的主流技术，为驾驶者带来更加愉悦的驾驶体验。

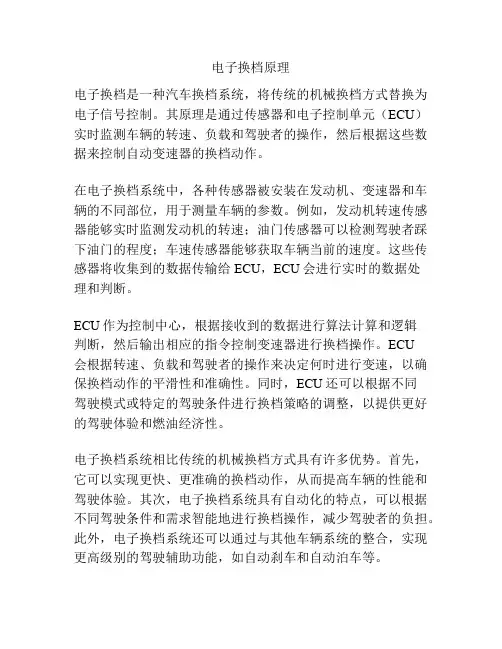

电子换档原理
电子换档是一种汽车换档系统，将传统的机械换档方式替换为电子信号控制。

其原理是通过传感器和电子控制单元（ECU）实时监测车辆的转速、负载和驾驶者的操作，然后根据这些数据来控制自动变速器的换档动作。

在电子换档系统中，各种传感器被安装在发动机、变速器和车辆的不同部位，用于测量车辆的参数。

例如，发动机转速传感器能够实时监测发动机的转速；油门传感器可以检测驾驶者踩下油门的程度；车速传感器能够获取车辆当前的速度。

这些传感器将收集到的数据传输给ECU，ECU会进行实时的数据处
理和判断。

ECU作为控制中心，根据接收到的数据进行算法计算和逻辑
判断，然后输出相应的指令控制变速器进行换档操作。

ECU
会根据转速、负载和驾驶者的操作来决定何时进行变速，以确保换档动作的平滑性和准确性。

同时，ECU还可以根据不同
驾驶模式或特定的驾驶条件进行换档策略的调整，以提供更好的驾驶体验和燃油经济性。

电子换档系统相比传统的机械换档方式具有许多优势。

首先，它可以实现更快、更准确的换档动作，从而提高车辆的性能和驾驶体验。

其次，电子换档系统具有自动化的特点，可以根据不同驾驶条件和需求智能地进行换档操作，减少驾驶者的负担。

此外，电子换档系统还可以通过与其他车辆系统的整合，实现更高级别的驾驶辅助功能，如自动刹车和自动泊车等。

总之，电子换档系统通过传感器和ECU的协同工作来实现换
档指令的生成和控制，从而提供更高效、更智能的变速器操作。

这种技术的发展将进一步推动汽车工业向智能化和自动化方向发展。

自动换挡控制系统的结构与工作原理自动变速器控制系统由各种控制阀板总成、电磁阀、控制开关、控制电路等组成，电子控制自动变速器的控制系统还包括各种传感器、执行器、电脑等。

控制系统的主要任务是控制油泵的泵油压力，使之符合自动变速器各系统的工作需要；根据操纵手柄的位置和汽车行驶状态实现自动换挡；控制变矩器中液压油的循环和冷却，以及控制变矩器中锁止离合器的工作。

控制系统的工作介质是油泵运转时产生的液压油。

油泵运转时产生的液压油进入控制系统后被分成两个部分：一部分用于控制系统本身的工作，另一部分则在控制系统的控制下送至变矩器或指定的换挡执行元件，用于操纵变矩器及换挡执行元件的工作。

（一）自动换挡控制的原理为实现自动换挡，必须以某种（或某些）参数作为控制的依据，而且这种参数应能用来描述车辆对动力传动装置各项性能和使用的要求，能够作为合理选挡的依据，同时，在结构上易于实现，便于准确可靠地获取。

目前常用的控制参数是车速和发动机节气门开度。

至目前为止，常用的控制系统有两种：一种是只以车速或变速器输出轴转速作为控制参数的系统称为单参数控制系统；另一种是以车速和节气门开度作为控制参数的系统称为双参数控制系统。

1、单参数控制系统的原理单参数控制系统只是以车速为控制参数。

在发动机负荷一定的条件下，车速越大，说明行驶阻力越小，一般应选择传动比小的高挡工作；车速越低，说明路面阻力大，应选择较低挡位工作，以保证有足够的驱动力。

单参数控制系统的原理如图1-27所示。

轴1以与车速成正比的转速旋转，转速升高，重锤2的离心力增大，使重锤向外甩动，推动轴3向右移动，使弹簧5压缩。

轴3上连接的触点4与各挡的导电薄片相接触时，可以接通换挡机构的控制电路，得到相应的挡位。

轴3与触点4的位置，即是重锤2的离心推力与弹簧力平衡的位置。

1-旋转轴 2-重锤 3-推力轴 4-触点 5-弹簧 6-挡位导电薄片。

图1-27 单参数控制系统的原理示意图当车速增大的，旋转轴1的转速也增大，离心推力带动推力轴3和触点4进一步右移，当车速增加到定一值，触点4由薄片I移至II，变速器也相应地由一挡换入二挡，实现自动变速。

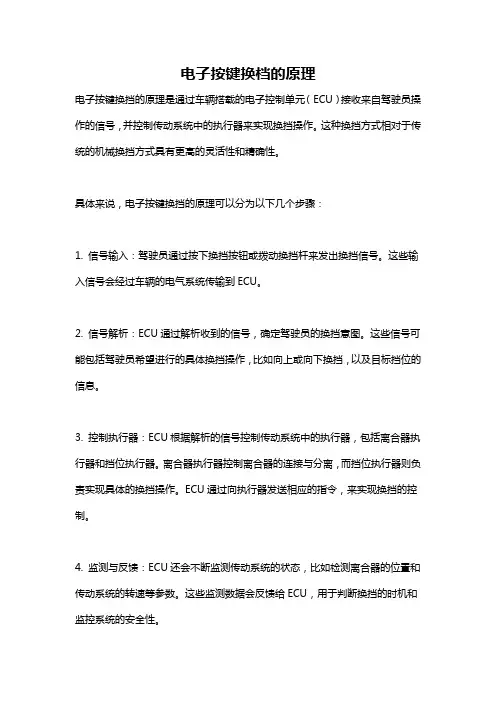

电子按键换档的原理
电子按键换挡的原理是通过车辆搭载的电子控制单元（ECU）接收来自驾驶员操作的信号，并控制传动系统中的执行器来实现换挡操作。

这种换挡方式相对于传统的机械换挡方式具有更高的灵活性和精确性。

具体来说，电子按键换挡的原理可以分为以下几个步骤：
1. 信号输入：驾驶员通过按下换挡按钮或拨动换挡杆来发出换挡信号。

这些输入信号会经过车辆的电气系统传输到ECU。

2. 信号解析：ECU通过解析收到的信号，确定驾驶员的换挡意图。

这些信号可能包括驾驶员希望进行的具体换挡操作，比如向上或向下换挡，以及目标挡位的信息。

3. 控制执行器：ECU根据解析的信号控制传动系统中的执行器，包括离合器执行器和挡位执行器。

离合器执行器控制离合器的连接与分离，而挡位执行器则负责实现具体的换挡操作。

ECU通过向执行器发送相应的指令，来实现换挡的控制。

4. 监测与反馈：ECU还会不断监测传动系统的状态，比如检测离合器的位置和传动系统的转速等参数。

这些监测数据会反馈给ECU，用于判断换挡的时机和监控系统的安全性。

5. 换挡顺序控制：ECU往往会根据具体的车型和驾驶模式，设定一套换挡的顺序控制逻辑。

这些逻辑可以根据车速、发动机转速、加速度、负载等多个参数来判断最佳的换挡时机，并通过控制执行器来实现顺畅的换挡操作。

总的来说，电子按键换挡的原理是通过电子控制单元对驾驶员的换挡操作进行解析，并通过控制执行器来实现换挡动作。

通过这种方式，电子按键换挡可以实现更快速、准确和平顺的换挡操作，提升驾驶的舒适性和驾驶体验。

自动变速器电控系统的组成及工作原理自动变速器电控系统作为现代汽车的重要部件，其组成和工作原理对于实现汽车平稳换挡和提高燃油效率起着至关重要的作用。

本文将从深度和广度两个方面对自动变速器电控系统进行全面评估，通过逐步探讨其组成和工作原理，帮助读者更深入地理解这一主题。

一、自动变速器电控系统的组成1. 传感器部分在自动变速器电控系统中，传感器是至关重要的组成部分。

其作用是实时感知车辆行驶状态、驾驶员需求、发动机转速等参数，并将这些信息传递给控制模块，以便进行相应的调整。

常见的传感器包括车速传感器、油压传感器、温度传感器等。

2. 控制模块部分控制模块是自动变速器电控系统的核心部分，主要由计算机芯片、程序代码和电路板组成。

其功能是接收传感器传来的信号，根据预设的程序代码进行计算和分析，并控制液压系统以实现换挡等功能。

控制模块的稳定性和智能性直接影响到自动变速器的性能。

3. 液压系统部分在自动变速器中，液压系统起着传递动力、实现换挡和提供润滑的重要作用。

其组成包括液压泵、油管路、离合器和制动器等。

液压系统通过控制液压油的流动和压力，实现了换挡的平稳进行，保障了驾驶的舒适性和车辆的性能。

二、自动变速器电控系统的工作原理1. 车速感知与换挡逻辑自动变速器电控系统通过车速传感器感知车辆当前的速度，根据预设的换挡逻辑和程序代码进行计算，并决定何时进行换挡。

其中，根据加速度传感器和转速传感器的信号，控制模块可以判断出车辆是否需要进行加速、减速或保持状态，实现相应的换挡逻辑。

2. 油压控制与换挡执行液压系统在自动变速器电控系统中起着至关重要的作用。

其工作原理是通过控制液压泵和调节阀的开关，实现驱动离合器和制动器的组合进行换挡。

油压控制的精准度和稳定性关系到换挡的平顺性和可靠性。

3. 驾驶模式与动力输出在自动变速器电控系统中，驾驶员的驾驶模式选择也会对电控系统产生影响。

在运动模式下，控制模块会根据驾驶员的需求加大换挡的速度和频率，以提供更强的动力输出；而在节能模式下，会倾向于提前换挡和降低发动机转速，以达到节能的效果。

DSG变速器电子控制系统的结构与工作原理DSG变速器，英文全称为Direct-Shift Gearbox，是一种双离合器自动变速器系统，能够提供高效率、快速的换挡体验。

电子控制系统是DSG变速器能够正常工作的重要组成部分，其具有灵活的变速控制能力。

DSG变速器电子控制系统的结构包括传感器、电控单元、以及执行器三个部分。

其中，传感器接收车辆相关的数据，通过传输到电控单元进行处理，最终控制执行器来完成变速器的操作。

传感器系统主要由车速传感器、转速传感器、气压传感器等几个部分组成。

车速传感器主要负责监测车辆的行驶速度，转速传感器则监测车辆引擎的运转情况，气压传感器则能够测量发动机的进气情况。

这些数据将被收集作为变速控制的基础数据。

电控单元负责收集传感器系统所采集到的数据，并通过内部的程序进行处理。

具体来说，就是通过模拟该变速器的控制策略，进行数据分析和处理，同时依据控制策略的算法，计算出下一步的换挡操作。

换挡操作也就是双离合器的开合操作，以保证车辆顺畅地加速和减速。

执行器部分包括电机和蜗轮箱。

电机主要驱动双离合器的开合，而蜗轮箱则是用来调整车辆的换挡。

DSG的换挡速度一般在百毫秒的级别，要求执行器能够实时响应，保证换挡的顺畅。

总体来说，DSG变速器的电子控制系统主要通过传感器获取车辆相关数据，通过电控单元进行数据处理和算法计算，最后再通过执行器来实现变速器的操作。

具有高效率、精准度和快速响应等特点。

同时，随着科技的进步以及人们对于驾驶体验的要求不断提升，DSG变速器的电控部分将会更加复杂，从而满足车辆更高智能化和自动化的要求。

随着汽车技术的不断发展，DSG变速器的电子控制系统也在不断升级。

目前，一些新型的DSG变速器在电子控制系统方面引入了更多的科技手段，以提高变速器的精度和响应速度，同时也能够实现更加智能化的操控。

一种常见的升级方式是引入扭矩感应器。

该装置可以测量引擎输出的扭矩，以帮助变速器做出更加准确的换挡决策。

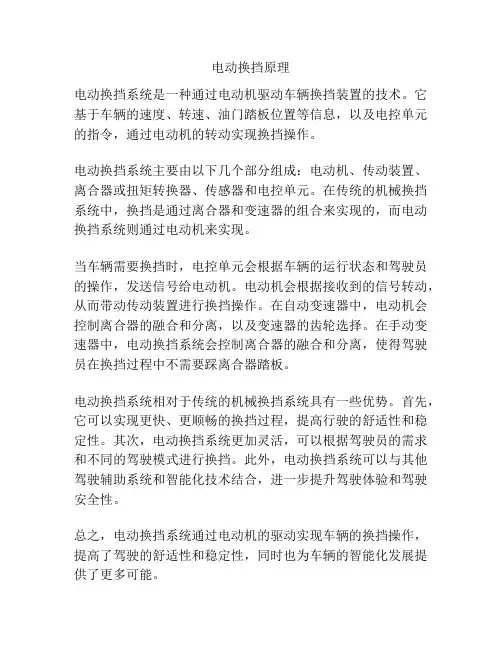

电动换挡原理
电动换挡系统是一种通过电动机驱动车辆换挡装置的技术。

它基于车辆的速度、转速、油门踏板位置等信息，以及电控单元的指令，通过电动机的转动实现换挡操作。

电动换挡系统主要由以下几个部分组成：电动机、传动装置、离合器或扭矩转换器、传感器和电控单元。

在传统的机械换挡系统中，换挡是通过离合器和变速器的组合来实现的，而电动换挡系统则通过电动机来实现。

当车辆需要换挡时，电控单元会根据车辆的运行状态和驾驶员的操作，发送信号给电动机。

电动机会根据接收到的信号转动，从而带动传动装置进行换挡操作。

在自动变速器中，电动机会控制离合器的融合和分离，以及变速器的齿轮选择。

在手动变速器中，电动换挡系统会控制离合器的融合和分离，使得驾驶员在换挡过程中不需要踩离合器踏板。

电动换挡系统相对于传统的机械换挡系统具有一些优势。

首先，它可以实现更快、更顺畅的换挡过程，提高行驶的舒适性和稳定性。

其次，电动换挡系统更加灵活，可以根据驾驶员的需求和不同的驾驶模式进行换挡。

此外，电动换挡系统可以与其他驾驶辅助系统和智能化技术结合，进一步提升驾驶体验和驾驶安全性。

总之，电动换挡系统通过电动机的驱动实现车辆的换挡操作，提高了驾驶的舒适性和稳定性，同时也为车辆的智能化发展提供了更多可能。

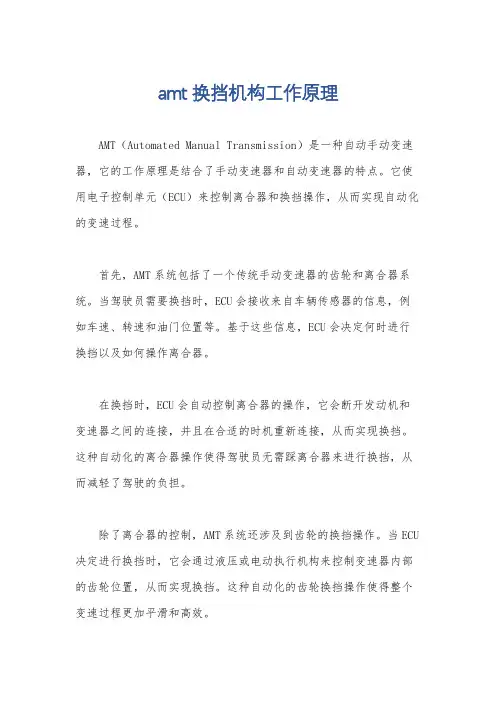

amt换挡机构工作原理
AMT（Automated Manual Transmission）是一种自动手动变速器，它的工作原理是结合了手动变速器和自动变速器的特点。

它使用电子控制单元（ECU）来控制离合器和换挡操作，从而实现自动化的变速过程。

首先，AMT系统包括了一个传统手动变速器的齿轮和离合器系统。

当驾驶员需要换挡时，ECU会接收来自车辆传感器的信息，例如车速、转速和油门位置等。

基于这些信息，ECU会决定何时进行换挡以及如何操作离合器。

在换挡时，ECU会自动控制离合器的操作，它会断开发动机和变速器之间的连接，并且在合适的时机重新连接，从而实现换挡。

这种自动化的离合器操作使得驾驶员无需踩离合器来进行换挡，从而减轻了驾驶的负担。

除了离合器的控制，AMT系统还涉及到齿轮的换挡操作。

当ECU 决定进行换挡时，它会通过液压或电动执行机构来控制变速器内部的齿轮位置，从而实现换挡。

这种自动化的齿轮换挡操作使得整个变速过程更加平滑和高效。

总的来说，AMT系统的工作原理是通过电子控制单元自动化地控制离合器和齿轮的操作，从而实现自动化的变速过程。

这种系统结合了手动变速器的简单性和自动变速器的便利性，为驾驶员提供了更加舒适和便捷的驾驶体验。

自动挡换挡的工作原理
自动挡换挡的工作原理是由传感器、操控单元和液压控制系统共同完成的。

首先，传感器会监测车辆的转速、油门的位置、车速和发动机的负载等信息。

这些信息会传输给操控单元。

操控单元是车辆的控制中枢，它根据传感器提供的信息，通过计算机算法来确定何时和如何进行换挡。

这些算法包括但不限于根据车速和油门位置决定哪个挡位更适合，以及何时进行换挡等。

一旦操控单元决定要进行换挡，它会控制液压控制系统来实现换挡。

液压控制系统通过液压油和一系列阀门来控制离合器或离合器和齿轮机构之间的连接和断开。

当操控单元发出换挡指令时，液压油会传送到相应的离合器或齿轮机构，使其连接或断开，从而完成换挡过程。

整个过程中，操控单元会根据传感器提供的信息以及预设的换挡策略来判断何时和如何进行换挡。

这样可以确保换挡的平稳性和合理性，同时也可以根据不同的驾驶条件和需求来进行灵活的换挡调整。
