飞行程序设计9(ILS精密进近)

ILS精密进近程序ILS精密进近是利用仪表着陆系统提供航迹和下滑引导进近着陆的一种进近程序。

一般，我们习惯叫ILS进近为“盲降”。

在讲之前，需要说明三个概念：1）盲降。

有些同学认为，从字面看上去，“盲”就是不看外面，“降”就是降落，所以“盲降”就是不看外面，只看仪表的降落。

我要说的是，这个概念是错误的。

ILS是Instrument Landing System的缩写，翻译过来就是“仪表着陆系统”，意思是参考仪表引导降落，也就是我们所说的“仪表进近”。

2）仪表进近。

仪表进近程序的定义是：航空器根据飞行仪表并对障碍物保持规定的超障余度所进行的一系列预定的机动飞行。

这种飞行程序是从规定的进场航路或起始进近定位点开始，到能够完成目视着陆的一点为止：并且包括失误进近的复飞程序。

很重要的一点“目视着陆”，这就告诉我们，仪表进近并不是一些同学想像的，只看仪表不看地面的进近：任何进近程序最后都要且必须建立目视参考。

（不考虑Ⅲ类ILS）仪表进近可以分为“精密进近”（提供航向道和下滑道引导，比如ILS、PAR、MLS。

所以不要以为只有ILS是盲降，PAR和MLS也可以叫盲降的。

）和“非精密进近”（只提供航迹引导，比如NDB、VOR）。

3)复飞点和决断高度/高。

复飞点是相对与“非精密进近”而言，配合“最低下降高度/高”使用：航图上会公布非精密进近程序飞机的最低下降高度/高，意思是飞机在到复飞点之前所能下降到的最低高度/高，不能低于这个高度/高，然后保持平飞至复飞点，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞；而“决断高度/高”是相对于精密进近而言：没有复飞点的概念，飞机在下滑道的引导下所能下降到的最低高度/高，在这个高度/高的时候，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞。

在理解了上面三点后，我们进入主题：ILS精密进近程序。

（一）ILS的组成ILS的地面设备由：航向台（LLZ）、下滑台（GP）、指点标和灯光系统组成。

精密进近标准精密进近标准是飞机在降落前进入机场的程序，是指飞机通过仪器导航系统在可控制的航线和高度上进入机场，完成精确的着陆。

该标准确保了飞机在降落阶段具备必要的稳定性和精确性，提高了飞行安全和效率。

精密进近标准包括以下几个方面的内容：1. 仪表进近规程（IAP）：精密进近标准的基础是仪表进近规程，它定义了飞机在进近过程中需要进行的导航程序和操作。

IAP适用于各类机场，包括大型国际机场和小型地区机场，确保了飞机在不同条件下都能进行稳定的进近。

2. 仪表着陆系统（ILS）：ILS是精密进近标准中最常用的导航设备，它通过无线电信号来为飞机提供精确的导航信息。

ILS包括导航台（Localizer）和滑跑道信标（Glide Slope），飞机通过接收这些信号来保持正确的航线和下降角度。

3. 自动驾驶系统（Autopilot）：自动驾驶系统是飞机上的自动控制装置，它可以根据预设的导航参数和航线来控制飞机的飞行。

自动驾驶系统可以有效地控制飞机在进近阶段的航向和姿态，保持稳定的飞行状态。

4. 着陆性能要求：精密进近标准中还包括对飞机着陆性能的要求。

这些要求包括最小下降高度（MDA）、最低可见距离（RVR）和最大风速等，确保飞机在降落时具备足够的安全余量。

5. 飞行员培训和认证：精密进近标准要求飞行员接受专门的培训和考核，以确保他们具备正确的导航和操作技能。

飞行员需要熟悉各种导航设备的使用方法，理解进近规程和着陆要求，并具备正确的决策能力和操作准确性。

6. 飞机设备要求：精密进近标准还对飞机设备提出了一定的要求。

飞机需要安装符合标准的导航设备和自动驾驶系统，保证飞机在进近过程中具备足够的导航精度和飞行稳定性。

精密进近标准的制定和实施对于航空运输的安全和效率至关重要。

通过遵守这些标准，飞机可以在降落过程中精确地保持航线和高度，减少事故和人为错误的发生，提高飞行的安全性。

此外，精密进近标准还可增加飞行的准确性和可预测性，提高机场的利用率和运行效率，减少飞行延误和航班取消的可能性。

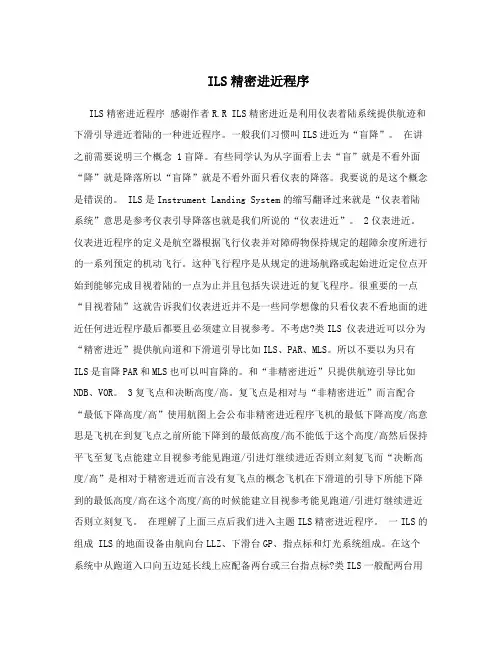

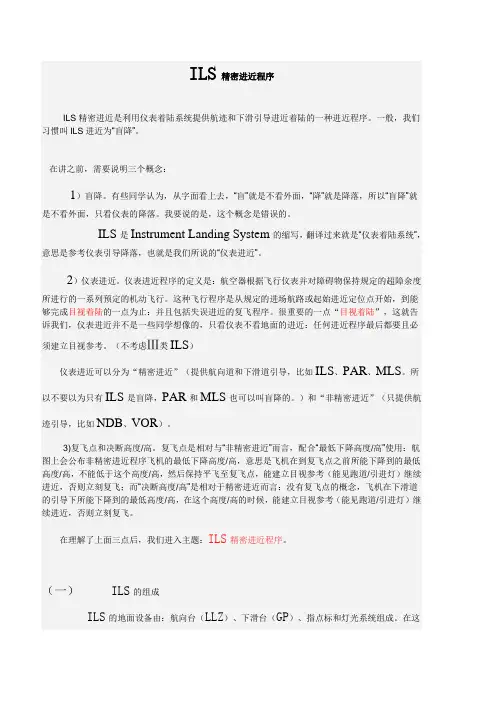

ILS精密进近程序ILS精密进近程序感谢作者R.R ILS精密进近是利用仪表着陆系统提供航迹和下滑引导进近着陆的一种进近程序。

一般我们习惯叫ILS进近为“盲降”。

在讲之前需要说明三个概念 1盲降。

有些同学认为从字面看上去“盲”就是不看外面“降”就是降落所以“盲降”就是不看外面只看仪表的降落。

我要说的是这个概念是错误的。

ILS是Instrument Landing System的缩写翻译过来就是“仪表着陆系统”意思是参考仪表引导降落也就是我们所说的“仪表进近”。

2仪表进近。

仪表进近程序的定义是航空器根据飞行仪表并对障碍物保持规定的超障余度所进行的一系列预定的机动飞行。

这种飞行程序是从规定的进场航路或起始进近定位点开始到能够完成目视着陆的一点为止并且包括失误进近的复飞程序。

很重要的一点“目视着陆”这就告诉我们仪表进近并不是一些同学想像的只看仪表不看地面的进近任何进近程序最后都要且必须建立目视参考。

不考虑?类ILS 仪表进近可以分为“精密进近”提供航向道和下滑道引导比如ILS、PAR、MLS。

所以不要以为只有ILS是盲降PAR和MLS也可以叫盲降的。

和“非精密进近”只提供航迹引导比如NDB、VOR。

3复飞点和决断高度/高。

复飞点是相对与“非精密进近”而言配合“最低下降高度/高”使用航图上会公布非精密进近程序飞机的最低下降高度/高意思是飞机在到复飞点之前所能下降到的最低高度/高不能低于这个高度/高然后保持平飞至复飞点能建立目视参考能见跑道/引进灯继续进近否则立刻复飞而“决断高度/高”是相对于精密进近而言没有复飞点的概念飞机在下滑道的引导下所能下降到的最低高度/高在这个高度/高的时候能建立目视参考能见跑道/引进灯继续进近否则立刻复飞。

在理解了上面三点后我们进入主题ILS精密进近程序。

一ILS的组成 ILS的地面设备由航向台LLZ、下滑台GP、指点标和灯光系统组成。

在这个系统中从跑道入口向五边延长线上应配备两台或三台指点标?类ILS一般配两台用以配合下滑道工作“内指点标”IM我们习惯叫“近台”距跑道入口75—450米之间“中指点标”MM一般位于跑道入口约1050米处“外指点标”OM我们习惯叫“远台”一般设置在最后进近点处飞机沿航向道以中间航段最低高度切入下滑道的一点。

精密进近标准精密进近标准（Precision Approach）是指在飞行员面临复杂运行环境，如天气恶劣或飞机接近地面时，采用一定的导航工具来帮助其精确地控制飞机的高度、航向和速度，从而实现安全、高效地降落。

精密进近标准是由国际民航组织（ICAO）制定的，旨在确保飞行安全和提高飞行效率。

以下是关于精密进近标准的相关参考内容。

1. 进近段进近段是从机场进近进入着陆过程开始，到决策高度（decision height）为止的阶段。

进入进近段之前，飞行员必须熟悉进场程序，包括航线、高度、航向和速度等方面的限制和要求。

在进近过程中，飞行员需要根据气象和航路情况调整飞行高度和速度，确保飞机能准确地接近机场着陆区。

2. 决策高度决策高度是指在进近过程中，飞行员必须在此高度上决定是否要继续进行进近还是进行复飞。

在一些进近过程中，由于机场环境的限制或目视条件不佳，飞行员必须在决策高度上使用仪表降落系统（instrument landing system，ILS）或其他导航系统引导飞机接近着陆区。

决策高度通常由机场管理部门设定，并在相关信息中公布。

3. 降落过程降落过程是从飞机进入近机场区域后的水平飞行开始，到飞机安全着陆并靠停在着陆区的过程。

在这个阶段，飞行员必须继续保持一定的高度、航向和速度，确保飞机平稳地着陆。

在最终进近过程中，飞行员通常会使用ILS来对飞机进行精确导航。

4. 导航工具在精密进近标准中，导航工具是保证飞机在着陆过程中正确降落的关键。

ILS是最重要的导航工具之一，它通过向飞机发送精确的方向、高度和速度信息，以帮助飞行员精确定位和导航飞机。

除此之外，全球定位系统（global positioning system，GPS）和惯性导航系统（inertial navigation system，INS）也常被用于辅助导航。

这些导航工具能够提供更加准确和可靠的位置和飞行信息，大幅提升着陆的精度和安全性。

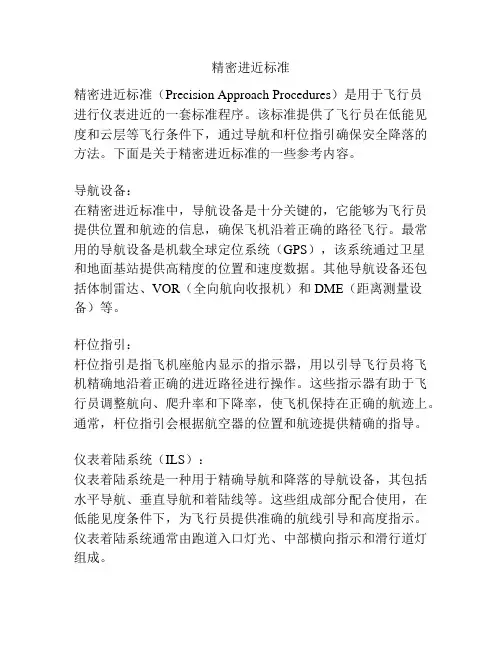

精密进近标准精密进近标准（Precision Approach Procedures）是用于飞行员进行仪表进近的一套标准程序。

该标准提供了飞行员在低能见度和云层等飞行条件下，通过导航和杆位指引确保安全降落的方法。

下面是关于精密进近标准的一些参考内容。

导航设备：在精密进近标准中，导航设备是十分关键的，它能够为飞行员提供位置和航迹的信息，确保飞机沿着正确的路径飞行。

最常用的导航设备是机载全球定位系统（GPS），该系统通过卫星和地面基站提供高精度的位置和速度数据。

其他导航设备还包括体制雷达、VOR（全向航向收报机）和DME（距离测量设备）等。

杆位指引：杆位指引是指飞机座舱内显示的指示器，用以引导飞行员将飞机精确地沿着正确的进近路径进行操作。

这些指示器有助于飞行员调整航向、爬升率和下降率，使飞机保持在正确的航迹上。

通常，杆位指引会根据航空器的位置和航迹提供精确的指导。

仪表着陆系统（ILS）：仪表着陆系统是一种用于精确导航和降落的导航设备，其包括水平导航、垂直导航和着陆线等。

这些组成部分配合使用，在低能见度条件下，为飞行员提供准确的航线引导和高度指示。

仪表着陆系统通常由跑道入口灯光、中部横向指示和滑行道灯组成。

决断高度：决断高度是指在采用精密进近标准时，飞行员需要在未能获得目视参考之前作出决策的高度。

决断高度通常是在高度表上预先设置的，一旦达到该高度，飞行员需要根据仪表指示来判定是否进行继续着陆或中断着陆的操作。

飞行程序：精密进近标准要求飞行员按照特定的程序进行操作，这些操作包括航线选择、高度调整和速度控制等。

飞行员需要密切遵守这些程序，以确保飞机按照正确的轨迹飞行，并准确降落。

最低可降落条件：在精密进近标准中，最低可降落条件是指飞行员能够在低能见度和云层等恶劣天气条件下，顺利完成着陆的最低要求。

这些要求通常包括最低水平能见度和顶部云层的高度等。

总结：精密进近标准是一套用于飞行员在低能见度和云层等恶劣天气条件下着陆的标准程序。

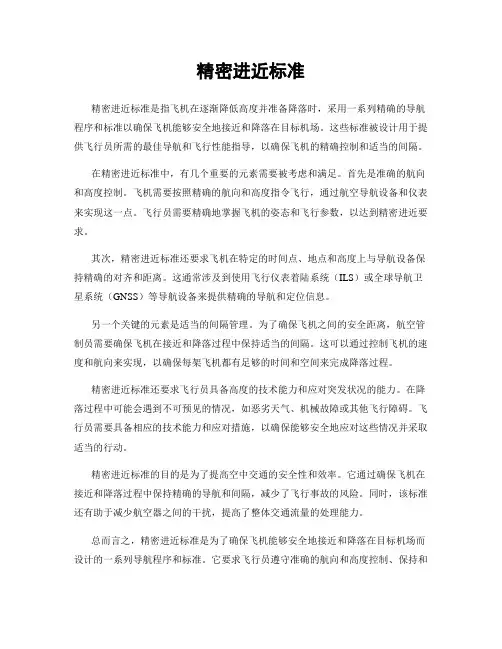

精密进近标准精密进近标准是指飞机在逐渐降低高度并准备降落时，采用一系列精确的导航程序和标准以确保飞机能够安全地接近和降落在目标机场。

这些标准被设计用于提供飞行员所需的最佳导航和飞行性能指导，以确保飞机的精确控制和适当的间隔。

在精密进近标准中，有几个重要的元素需要被考虑和满足。

首先是准确的航向和高度控制。

飞机需要按照精确的航向和高度指令飞行，通过航空导航设备和仪表来实现这一点。

飞行员需要精确地掌握飞机的姿态和飞行参数，以达到精密进近要求。

其次，精密进近标准还要求飞机在特定的时间点、地点和高度上与导航设备保持精确的对齐和距离。

这通常涉及到使用飞行仪表着陆系统（ILS）或全球导航卫星系统（GNSS）等导航设备来提供精确的导航和定位信息。

另一个关键的元素是适当的间隔管理。

为了确保飞机之间的安全距离，航空管制员需要确保飞机在接近和降落过程中保持适当的间隔。

这可以通过控制飞机的速度和航向来实现，以确保每架飞机都有足够的时间和空间来完成降落过程。

精密进近标准还要求飞行员具备高度的技术能力和应对突发状况的能力。

在降落过程中可能会遇到不可预见的情况，如恶劣天气、机械故障或其他飞行障碍。

飞行员需要具备相应的技术能力和应对措施，以确保能够安全地应对这些情况并采取适当的行动。

精密进近标准的目的是为了提高空中交通的安全性和效率。

它通过确保飞机在接近和降落过程中保持精确的导航和间隔，减少了飞行事故的风险。

同时，该标准还有助于减少航空器之间的干扰，提高了整体交通流量的处理能力。

总而言之，精密进近标准是为了确保飞机能够安全地接近和降落在目标机场而设计的一系列导航程序和标准。

它要求飞行员遵守准确的航向和高度控制、保持和导航设备的对齐和距离，并具备良好的应对突发情况的能力。

通过满足精密进近标准，可以有效提高空中交通的安全性和效率。

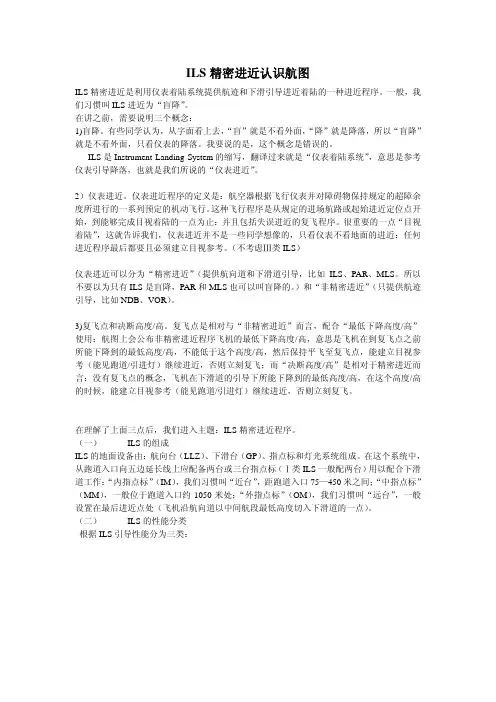

ILS精密进近认识航图ILS精密进近是利用仪表着陆系统提供航迹和下滑引导进近着陆的一种进近程序。

一般，我们习惯叫ILS进近为“盲降”。

在讲之前，需要说明三个概念：1)盲降。

有些同学认为，从字面看上去，“盲”就是不看外面，“降”就是降落，所以“盲降”就是不看外面，只看仪表的降落。

我要说的是，这个概念是错误的。

ILS是Instrument Landing System的缩写，翻译过来就是“仪表着陆系统”，意思是参考仪表引导降落，也就是我们所说的“仪表进近”。

2）仪表进近。

仪表进近程序的定义是：航空器根据飞行仪表并对障碍物保持规定的超障余度所进行的一系列预定的机动飞行。

这种飞行程序是从规定的进场航路或起始进近定位点开始，到能够完成目视着陆的一点为止：并且包括失误进近的复飞程序。

很重要的一点“目视着陆”，这就告诉我们，仪表进近并不是一些同学想像的，只看仪表不看地面的进近：任何进近程序最后都要且必须建立目视参考。

（不考虑Ⅲ类ILS）仪表进近可以分为“精密进近”（提供航向道和下滑道引导，比如ILS、PAR、MLS。

所以不要以为只有ILS是盲降，PAR和MLS也可以叫盲降的。

）和“非精密进近”（只提供航迹引导，比如NDB、VOR）。

3)复飞点和决断高度/高。

复飞点是相对与“非精密进近”而言，配合“最低下降高度/高”使用：航图上会公布非精密进近程序飞机的最低下降高度/高，意思是飞机在到复飞点之前所能下降到的最低高度/高，不能低于这个高度/高，然后保持平飞至复飞点，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞；而“决断高度/高”是相对于精密进近而言：没有复飞点的概念，飞机在下滑道的引导下所能下降到的最低高度/高，在这个高度/高的时候，能建立目视参考（能见跑道/引进灯）继续进近，否则立刻复飞。

在理解了上面三点后，我们进入主题：ILS精密进近程序。

（一）ILS的组成ILS的地面设备由：航向台（LLZ）、下滑台（GP）、指点标和灯光系统组成。

139中国航班文化与社会Culture and Society CHINA FLIGHTSILS 进近程序在航校飞行员培训中的教学实施朱杞亮|中国民用航空飞行学院新津分院摘要：现代商业航空运输以大型客机为主，大型客机又以吨位大、速度大、安全责任重为体现，因此有一种安全可行的着陆辅助系统，在低能见度的复杂气象条件下来协助飞行员减轻工作符合、提高情景意识、从而提高安全余度保障飞行安全尤为重要，因此产生了ILS 仪表着陆系统。

在航校飞行训练中，飞行学员也将接受关于该科目专业的训练和飞机实践考核，取得IR 等级。

笔者将从航校飞行训练中ILS 盲降进近进行说明讲解。

关键词：ILS 盲降进近；实践考试标准；飞行训练中的教学实施1 定义盲降是仪表着陆系统(Instrument Landing System）——ILS 的俗称，是应用最为广泛的飞机精密进近和着陆引导系统。

它的作用是在低天气标准或飞行员看不到任何目视参考的天气下，由地面发射的两束无线电信号实现航向道和下滑道指引，建立一条由跑道指向空中的虚拟路径，飞机通过机载接收设备，确定自身与该路径的相对位置，使飞机沿正确方向飞向跑道并且平稳下降高度，最终实现安全着陆。

所以人们就把仪表着陆系统称为盲降，即飞行员在肉眼无法看清机场跑道的情况下操控航班降落。

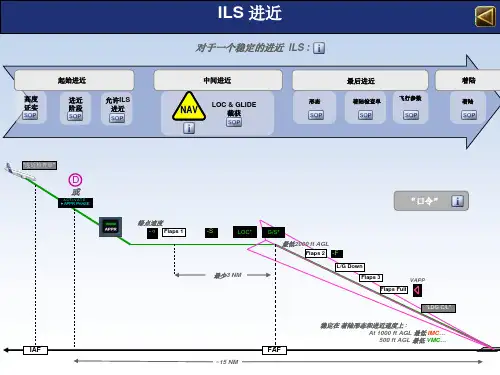

2 ILS 进近程序组成航段如图1，ILS 进近程序由以下五部航段组成：进场航段（Arrival Segent）起始进近航段(Initial Approach segment)中间进近航段/程序转弯（Intermediate Approach segment）最后进近航段(Final Approach segment)复飞航段(Miss Approach segment)3 实践考试标准：仪表和ATP（1）具备有个ILS 仪表进近程序的必要知识。

（2）选择并正确实施相应的ILS 仪表进近程序。

（3）根据飞行阶段或进近阶段，适时与管制部门建立通讯联系，使用正确的无线电通讯术语和技术。

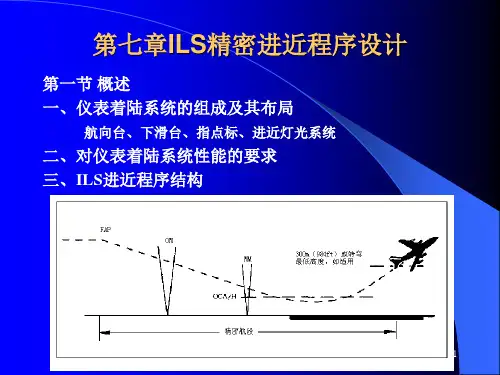

第四章 ILS 精密进近程序设计进近程序的硬件设备进近程序的性能 分类一类 二类 三类 VIS 800 A B C RVR 550 300 175 50 0 DH60303015进近程序的结构障碍物评价分类：基本ILS 面评价 OAS 面评价 CRM 碰撞危险模式评价； 评价后危险率为千万分之一；1 ILS 面评价 ILS 模板:起降带：跑道入口前30m ，往后900m,宽度300m ；进近面：30m 处向前，以2%梯度，15%扩张率至60m ，随后以2.5%梯度爬升至FAP ； 复飞面：900m 处向后，以2.5%梯度，17.48%扩张，至45m 后以25%扩张，至精密航段终点；外指点标：距离7.2KM ；偏置75m定位容差0.5nm中指点标： 60m 决断高与下滑道交点 1050m 偏置75m 内指点标 75m~450m 30m 与下滑道交点 30m 偏置GP 250*150 3°下滑道 10nmLLZ 400m~500m 10° 17~25nm 35° 17~10nm过渡面：以14.3%梯度爬升；2OAS面评价：每种机型不同种类进近的OAS模板不同先根据坐标判断可能的位置；带入公式算出高度；取高度较高处，判断是否穿越；3 确定ILS进近的OCH计算GP面：ZGP′=（x+900）tanha= (x+900)+hcotZ/cotZ+cotCHL高度损失：高度表余度：最后进近转复飞过程中，飞机的惯性和气动性能以及高度表误差等因素引起高度损失；飞机分类气压高度表无线电高度表A 40 13B 43 18C 46 22D 49 26机场标高大于300m时，每300m应增加无线电高度表余度2%下滑角大于3.2°时，每增加0.1°应增加无线电高度表余度5%；`检查复飞的超障余度1 计算SOCSOC高度：OCH-HL2保护区：OAS模板Y面的300m等高线，然后15°扩张；3 Ho≤（OCH-HL）+do*tanZ; do为障碍物至SOC的距离；转弯复飞指定高度，指定点转弯；复飞容差：30节全向风，6s反应与压迫度时间超障余度：转弯角度大于15°MOC50m；转弯角度小于15°MOC30m；ILS的中间进近航段1 直线航线：SDF:建立梯级下降定位点；、2 反向直角航线：15nmile处5nmile宽度；3 推测航迹：推测航迹不能大于10nmile；分为S形和U形推测航迹参数：速度：90~180kn（1500m）/180~250kn(3000m)风速：转弯12h+87/2h+47 直线30kn;飞行技术容差：0~6s反应，5s坡度；定位容差；程序结构：直线一段：30海里推测二段：10海里U形：保护区5海里，S形状：定位容差2海里，最短4海里推测段；中间进近一类精密进近的非常规1 LLZ偏置偏置角度≤5°交点应在标称下滑道到达的高度，至少在入口以上55m（70m）超障准则：OCH 不小于焦点高度20m；2 下滑台不工作保护区不变，MOC与费精密进近相同；按指定点复飞方式复飞；DR定位点容差2nm起始进近交角：90~30~0 70°以上提前转弯中间进近航向与ILS一致5nm最佳保持平飞最少30″精密航段航向与ILS一致从FAF直至最后复飞开始点或复飞爬升至300m；IFFAP25nm 10nmLLZ。

★仪表着陆系统ILS及相关飞行技巧★仪表着陆系统（Instrument Landing System，ILS）是目前最广泛使用的飞机精密进近指引系统。

它的作用是以无线电信号建立一条由跑道指向空中的狭窄“隧道”，飞机通过机载ILS接收设备，确定自身与“隧道”的相对位置，只要飞机保持在“隧道”中央飞行，就可沿正确方向飞近跑道、平稳地下降高度，最终飞进跑道并着陆。

组成典型的仪表着陆系统由三部分组成：定位器，LOC下滑道，GS信标，Marker BeaconsOM , MM , IMLOC和GS LOC GS(1)定位器，即Localizer，缩写LOC它提供与跑道中心线左右对准的信号。

发射机安装在跑道的远端，发出的无线电信号是高指向性的，由跑道远端开始，呈扇形指向跑道入口（近端）方向，并向飞机的来向扩展。

离跑道越远，扇形所履盖的范围越大。

信号在跑道入口处的典型宽度是700英尺（213米），在离跑道入口4-7海里处，信号履盖范围扩展到2000-3000英尺。

通常，飞机位于跑道延长线偏角35度的范围内（即扇形中心角70度）时，才能接收到有效的LOC信号（座舱中的LOC仪表指针在满偏范围以内）。

(2)下滑道，即Glide Slope，缩写GS它在垂直方向定义飞机下降高度的路线。

发射天线安装在跑道旁边，离跑道入口（近端）约1000英尺（305米）。

信号中心线与跑道平面所成的倾角一般为3度，GS信号范围是有一定“厚度”的，GS信号在垂直方向上的扇形中心角约为1.4度。

离天线1英里（约1.6公里）处，GS信号约厚140英尺。

也就是说，飞到离天线1英里时，如果飞机高度与信号中心线偏差大于70英尺，就收不到有效的GS信号了（座舱中的GS指针在满偏范围以外）。

Nav1对应的OBI1有两个Flag：一个是作为VOR1使用时的“To/From/Off”；另一个作为ILS使用时的GS信号的Flag，只有“ON/OFF”两个状态。

精密进近标准精密进近标准（PAS）是一种共同的飞行运行程序，它在飞行员的信仰下，可确保在恶劣天气和复杂空域条件下与安全地降低到着陆区域。

这种机场和进近系统的标准可确保飞机能够保持足够的距离来避免与任何地面障碍物的接触，同时也考虑到大气压力，重量和机型的不同，使它与每个机场和特定机型有关。

在某些复杂的机场，如国际机场，可以使用多个PAS进行运作。

综合运作是常见的方式，是将所有PAS整合到一个单一程序中。

通过这种方式，飞行员可以通过一系列规则和程序来管理他们的进近路径，使其管理和安全。

PAS是由国际民航组织（ICAO）制定的一种机场和进近规范。

ICAO在其公约附录十四中描述了PAS的规范。

PAS规范也包括对机组人员和飞行员的资质要求，以便他们能够有效地操作该系统。

PAS的实施可以有效的减少因为天气变化和机场障碍物而导致的事故和事件。

PAS在飞行员的信念下，使得他们能够精确地执行进近规则，减少手动控制对机型和使用环境的依赖。

从而可以保证任何天气和复杂条件下的安全。

PAS包括对高度，距离和机动的限制以及对机组人员的特定资质和技能要求的规范。

这些限制是为了确保所有航线和进近路径都符合机型和运营所要求的标准。

这样，机组人员可以使用相同的进近程序，从而可以共享标准化的飞行规则和程序，更加简便管理机组人员。

在执行PAS之前，飞机的进近路径经过了一系列的技术分析和测试。

这些分析和测试由ITA（Instrument Technical Approach）微软的 Flight Simulator）进行，以确保PAS的正确性和适应性。

PAS还包括一些预定程序，使所有机组人员了解并遵守特定的安全规则，从而确保安全操作飞机。

总之，PAS的实施可以确保飞机在任何天气和复杂条件下都能安全降落，并减少由于天气、地形等因素所导致的事故和事件的风险。

PAS在机场和进近系统的标准化方面做出了重大贡献，从而为飞行安全提供了一种可靠的保障。
