交通监控工程图集-L型电子警察立杆(悬臂摄像仪立杆)结构大样图[适用L=6m、4m]

监控立杆规格监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应属坚固耐用结构，由能忍受一定的机械形变，电动形变及热应力的材料形成，此材料和电器元件应当使用防潮，并无另结新欢，耐热或工程塑料产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构加装的质量应当满足用户以下建议：监控立杆及其主要构件高度容许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件加装后塔轴线加速度容许偏差±5mm；监控立杆及其主要构件横向容许偏差为塔身高度的1/1000；监控立杆及其主要构件尺寸应当协调一致，室外摄像机监控方位起著较好的导向、定位促进作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于m10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有冲压处焊缝应当符合标准建议，表面应当扁平平顺，并无气孔、焊渣、虚焊及漏焊等瑕疵。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具有防火功能。

摄像头的非磁铁金属构成整体，通过外壳上的中剧螺栓与接地线相连接。

监控立杆及其主要构件外壳的防护等级不小于：ip55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应当能够同时实现电动和手动滑行，滑行过程应当维持匀速、稳定、安全，在滑行速度为8m/min的条件下，电动机功率应当≤450w；手动改变应当≤40n.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧监控立杆及其主要构件基础的型式和尺寸应当根据摄像机监控加装处的地震烈度、风荷载强度、地质条件及用户明确提出的具体内容建议确认，应当按照建议提供更多具体内容加装图样及必要的施工建议（具体内容应当涵盖：基础混凝土强度严禁高于c20；基础顶部应当预埋m24地脚螺栓，螺栓遮住基础高度应当不大于100mm，螺栓的预埋边线偏差严禁大于±2mm；导入电缆预埋钢管的边线及规格等）。

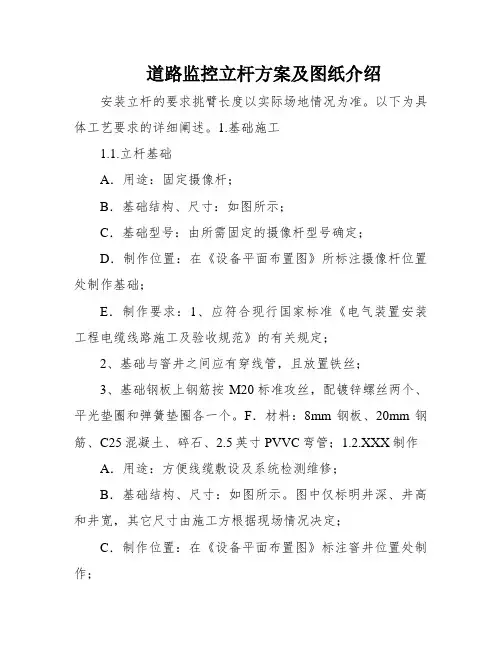

道路监控立杆方案及图纸介绍安装立杆的要求挑臂长度以实际场地情况为准。

以下为具体工艺要求的详细阐述。

1.基础施工1.1.立杆基础A．用途：固定摄像杆；B．基础结构、尺寸：如图所示；C．基础型号：由所需固定的摄像杆型号确定；D．制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；E．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、基础与窨井之间应有穿线管，且放置铁丝；3、基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

F．材料：8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管；1.2.XXX制作A．用途：方便线缆敷设及系统检测维修；B．基础结构、尺寸：如图所示。

图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；C．制作位置：在《设备平面布置图》标注窨井位置处制作；D．制作要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、窨井密封性能和防水性能良好。

E．材料：砖石、水泥、钢板；1.3.线缆管敷设A．用途：敷设线缆，防止线缆损伤；B．管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。

注意图中所标明的管径；C．制作要求：1、应符合现行国家尺度《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、线缆管密封好，防水性能良好；3、线缆管离空中应不小于0.7米；4、线缆管管口应无毛刺和锋利棱角；5、线缆管内放置穿线铁丝。

D．材料：1、暗管敷设利用钢管；2、明管敷设利用PVC管。

1.4.接地体安装A．用处：避免外界电压危害人身安全和对设备的损害，抑制电气滋扰，包管设备一般工作；B．接地体结构、尺寸：如《接地体结构示意图》所示；C．安装位置：按《设备平面安置图》标注接地{****}置安装。

图号。

D．安装要求：1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍；3、接地体安装点下方应无任何管道、线缆经过；4、接地体安装深度如《接地体安装示意图》所示；5、接地体安装完成后，应利用接地摇表测量接地电阻大小，要求接地电阻小于4Ω。

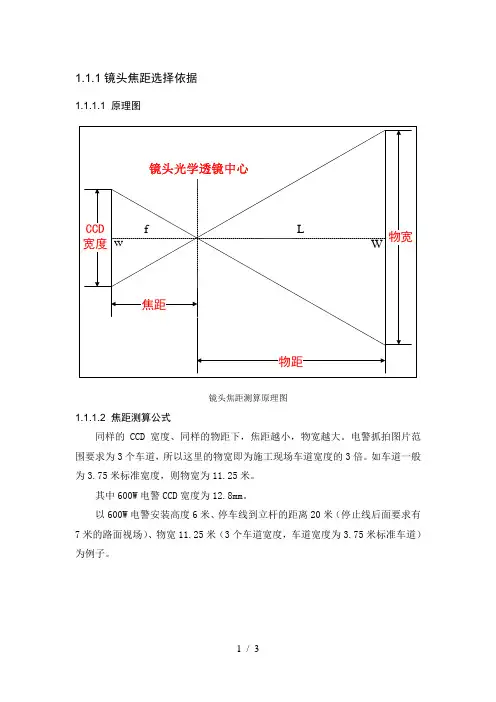

1.1.1 镜头焦距选择依据1.1.1.1 原理图镜头焦距测算原理图1.1.1.2 焦距测算公式同样的CCD 宽度、同样的物距下，焦距越小，物宽越大。

电警抓拍图片范围要求为3个车道，所以这里的物宽即为施工现场车道宽度的3倍。

如车道一般为3.75米标准宽度，则物宽为11.25米。

其中600W电警CCD宽度为12.8mm。

以600W电警安装高度6米、停车线到立杆的距离20米（停止线后面要求有7米的路面视场）、物宽11.25米（3个车道宽度，车道宽度为3.75米标准车道）为例子。

C6米20米物距计算三角形所以w=12.8mm，L=（6*6+20*20）½ =20.88米，W=11.25米按照等比三角形原理，f=wL/W，所以f=23.70mm因此在18米远安装方式下我们推荐使用20mm的定焦镜头，如果车道宽度不是3.75米，则可以按照此公式推算出大致焦距范围，然后选择镜头。

1.1.2 立杆安装位置与停止线距离计算依据立杆安装位置与停止线距离需要考虑的因素：1）主视场覆盖范围要求：停止线前的视频检测区域长度不低于7米，能够覆盖车道宽度并且看到信号灯；2）车牌识别要求：在触发线1位置抓拍的车辆，其车牌像素点建议不低于90；3）补光要求：补光灯的光斑能够覆盖整个视场；4）车辆遮挡行为：由于视频电警抓拍车辆尾部，这就可能存在后一辆车的车头遮挡前一辆车尾车牌的现象。

见下图：A为车辆尾牌的下边界（一般车辆距离地面为70CM，部分小型车50CM，大型车辆80CM），B是车辆前部的高度，一般为80CM，C为车辆最高点一般为140CM，D为摄像机安装处，一般高度为630CM，BC距离一般车辆为2米，摄像机到A点的水平距离为安装距离减去4.5米（遮挡一般发生在红灯时前一辆车停在停止线内）。

因此当∠DAZ≥∠CAZ且∠DAZ≥∠BAZ时就不存在遮挡。

杆件速查参考序号（排序）立杆距离所用抓拍单元型号镜头规格所用环境补光灯型号1 18米（18-22）ECU-7044-IT 12 SL-21022 24米（23-25）ECU-7046-IT 16 SL-21023 25米（25-28）ECU-7046-IT 16 DS-TL2002A4 22-23米/16-18米ECU-704C-IT 11-40 SL-2102说明：按排序优先原则进行立杆选择。

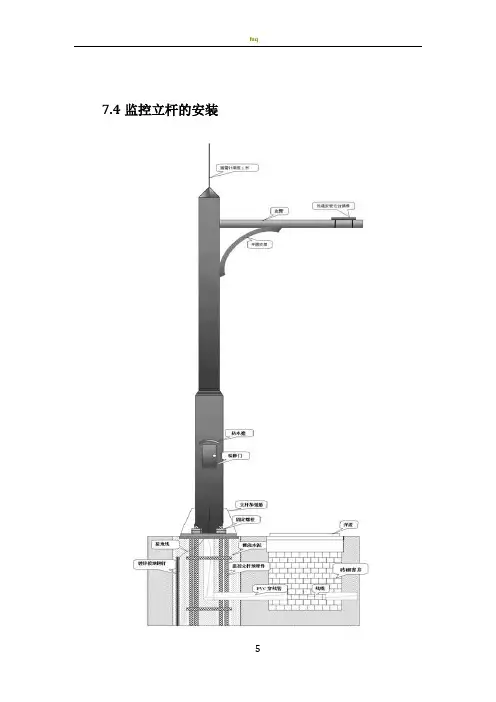

7.4监控立杆的安装监控立杆示意图立杆规格表：采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m×0.3m×0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m ×0.3m×1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。

6至10米立杆预埋件尺寸不小于0.4m×0.4m×1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。

预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。

监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。

监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。

监控立杆及其主要构件截面尺寸允许偏差±3mm。

监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。

监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。

监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。

监控立杆规格及施工规范一、结构要求：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

二、监控立杆及其主要构件结构装配的质量应满足下列要求：1、监控立杆及其主要构件高度允许偏差±200mm；2、监控立杆及其主要构件截面尺寸允许偏差±3mm；3、监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；4、监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；5、监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

6、钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

7、监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

8、在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.9、监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

10、监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

11、监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

12、监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

13、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

监控立杆规格：基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm。

监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差±200mm；监控立杆及其主要构件截面尺寸允许偏差±3mm；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；监控立杆及其主要构件垂直允许偏差为塔身高度的1 /1000；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200. 监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应≤450W；手动扭转应≤40N.m。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。

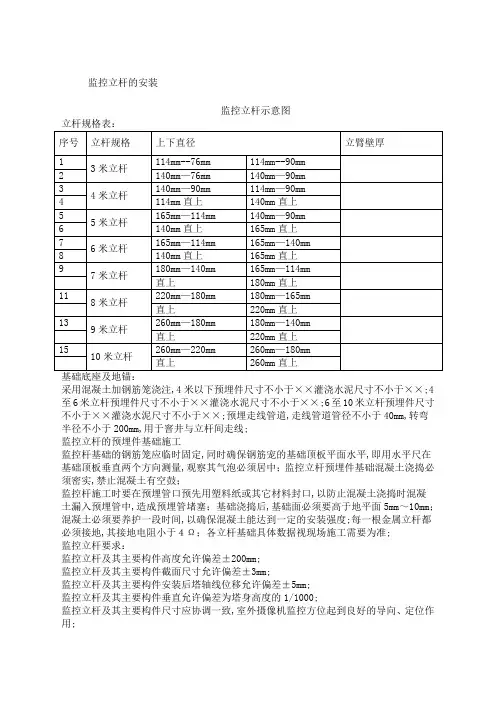

监控立杆的安装监控立杆示意图采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于××灌浇水泥尺寸不小于××;4至6米立杆预埋件尺寸不小于××灌浇水泥尺寸不小于××;6至10米立杆预埋件尺寸不小于××灌浇水泥尺寸不小于××;预埋走线管道,走线管道管径不小于40mm,转弯半径不小于200mm,用于窨井与立杆间走线;监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞；基础浇捣后,基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度;每一根金属立杆都必须接地,其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准;监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm;监控立杆及其主要构件截面尺寸允许偏差±3mm;监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000;监控立杆及其主要构件尺寸应协调一致,室外摄像机监控方位起到良好的导向、定位作用;钢结构的联接螺栓应简单统一,螺栓规格宜不小于M10,连结应有防松动措施,且牢固可靠;监控立杆及其主要构件所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷;在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移绕度值应不小于立杆及其主要构件高度的1/200;监控立杆及其主要构件具备防雷功能;摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接;监控立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求;监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W；手动扭转应≤;监控立杆及其主要构件应设有可靠接地装置,其接地电阻应≤4Ω;监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等;一般的城市道路监控立杆均按照高６米横臂1米,来进行制作;没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求;其中水泥为425号普通硅酸盐水泥;混凝土的配比和最小水泥用量应符合GBJ204-83的规定；整根杆含基础及其上配件应能抗8级以上风力;所有的对接焊缝和贴角焊缝,其厚度和强度应与被焊构件相等,焊缝应打磨光滑;杆体观感：造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理;监控立杆为圆柱形结构,圆型杆体任一截面没有失圆;杆体圆度标准≤;杆体表面光滑一致,无横向焊缝;密封立杆并包顶端以防水气进入,防水内漏措施可靠;垂直度检验：监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差≤%; 监控杆必须有良好接地最好加引线导入地下建议导电不走杆体,其接地电阻小于４Ω; 预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹;监控杆根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直或按工程师要求地脚螺栓作为主筋;监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平;监控杆预埋件法兰盘低出周围地面20-30 mm ,再用C25细石砼把加强肋盖住,以防止积水;杆旁、控制箱旁、电缆拐弯处、监控杆电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时,设置手孔井;手孔井的内围尺寸要求为500长×500宽×600深mm,用砾石铺层作为渗水用;控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于１.２ｍｍ外表喷室外塑粉并做好防水防盗及散热;结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于;焊接材料：监控杆符合现行国家标准的规定,并有合格证明文件;监控杆碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝;焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷;焊缝区咬肉深度不允许超过,累计总长不得超过焊缝总长的10%;焊缝宽度小于20mm,焊角余高为～,角焊缝的焊角高度应为6mm～8mm,焊角尺寸不允许小于设计尺寸;防腐处理采用防腐漆,涂刷防锈漆前应进行除锈、除垢的清洁处理,并应保持干燥,除锈等级为st2级即彻底的手工和动力工具除锈,达到的要求：钢材表面应无可见的油脂和污垢,并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物;涂刷面漆前应将管道表面污垢、灰尘、泥土清理干净及安装时添加的临时吊点、焊接时产生的飞溅需要打磨干净后,方可进行涂刷面漆;分线箱安装：箱体板与框架应与建筑物表面配合严密;安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便;严禁采用电焊或气焊将箱体与预埋管口焊在一起;明装壁挂式分线箱、端子箱时,先将引线与盒内导线用端子作过渡压接,然后将端子放回接线盒;找准标高进行钻孔,埋入胀管螺栓进行固定;要求箱底与墙面平齐;解码器箱通常安装在现场摄像机附近,可安装在吊顶内,但要预留检修口,。

监控立杆规格The manuscript was revised on the evening of 2021监控立杆规格基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。

监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。

监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55 ym o监控立杆及其主要构件结构装配的质量应满足下列要求：监控立杆及其主要构件高度允许偏差土200mm ；监控立杆及其主要构件截面尺寸允许偏差土3mm ；监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm ；监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000 ；监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.监控立杆及其主要构件具备防雷功能。

摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55,立杆及其主要构件的防护等级应满足露天使用环境的要求。

监控立杆及其主要构件应能实现电动和手动升降，升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下，电动机功率应W450 W ；手动扭转应W。

监控立杆及其主要构件应设有可靠接地装置，其接地电阻应W4欧姆。

监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20 ；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于土2mm ；引入电缆预埋钢管的位置及规格等）。

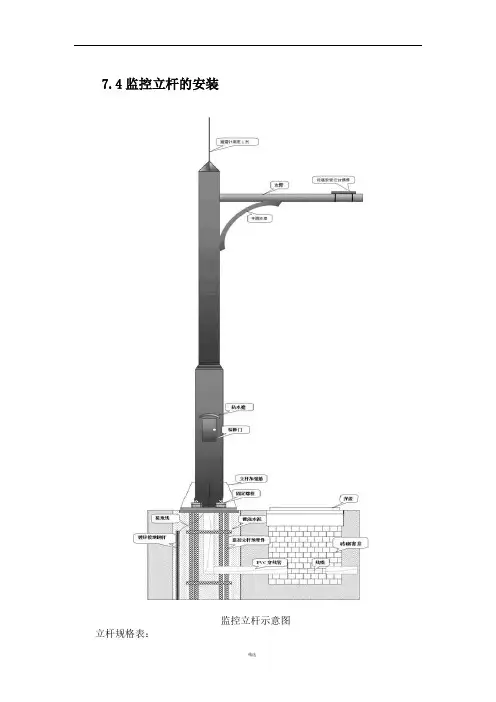

7.4监控立杆的安装监控立杆示意图立杆规格表：采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m×0.3m×0.6m 灌浇水泥尺寸不小于0.4m×0.4m×0.6m。

4至6米立杆预埋件尺寸不小于0.3m ×0.3m×1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。

6至10米立杆预埋件尺寸不小于0.4m×0.4m×1.2m灌浇水泥尺寸不小于0.6m×0.6m×1.5m。

预埋走线管道，走线管道管径不小于40mm，转弯半径不小于200mm，用于窨井与立杆间走线。

监控立杆的预埋件基础施工监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。

每一根金属立杆都必须接地，其接地电阻小于４Ω；各立杆基础具体数据视现场施工需要为准。

监控立杆要求：监控立杆及其主要构件高度允许偏差±200mm。

监控立杆及其主要构件截面尺寸允许偏差±3mm。

监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm。

监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000。

监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。

钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。

监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。

在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。

摄像机立杆监控立杆设计图及说明道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面防腐、抗台风。

立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。

室外机箱结构为露天防雨箱设计。

机箱高度为0.8米，宽度为0.6米，厚度为0.45米。

箱体防护等级达到IP54防护等级。

需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。

室外机箱内需安装光端机和监控电源；其中光端机采用1V+1D（一路视频+一路反向数据）的单路光端机，具有FC/ST接口，传输距离：0—30KM；光学波长为1310/1550nm，频率响应5Hz～8MHz，视频格式兼容PAL、NTSC、SECAM，信噪比≥70dB，电压1Vp-p 75Ω，视频接口BNC，采用8位线性数字PCM编码；数据RS-232、RS-422、RS-485可选，误码率小于10-9 ；并将机箱和立杆进行统一防雷接地。

前端设备防雷与接地众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

对于监控点来说遭到直接雷击破坏的可能性很小。

随着现代电子技术的不断发展，大量精密电子设备的使用和联网，破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压，每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

前端摄像机设计均为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。

1、前端设备直击雷的防护◆每个摄像机均安装在比较高的立杆之上，所以设备的直击雷防护必不可少。
