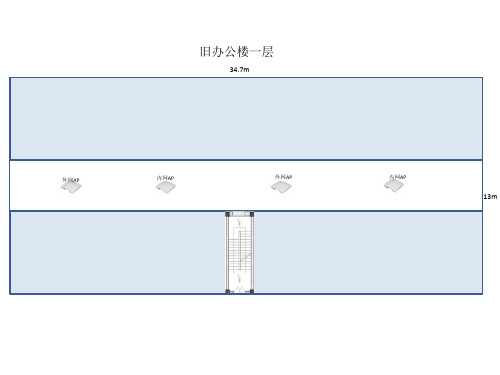

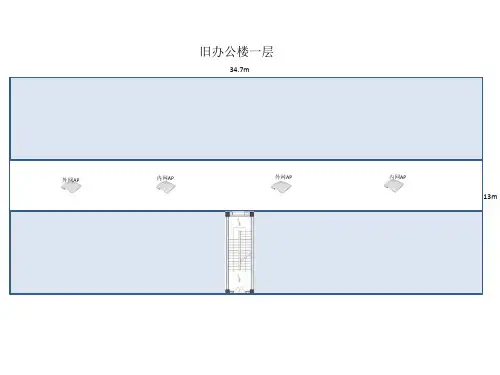

无线AP安装大样图

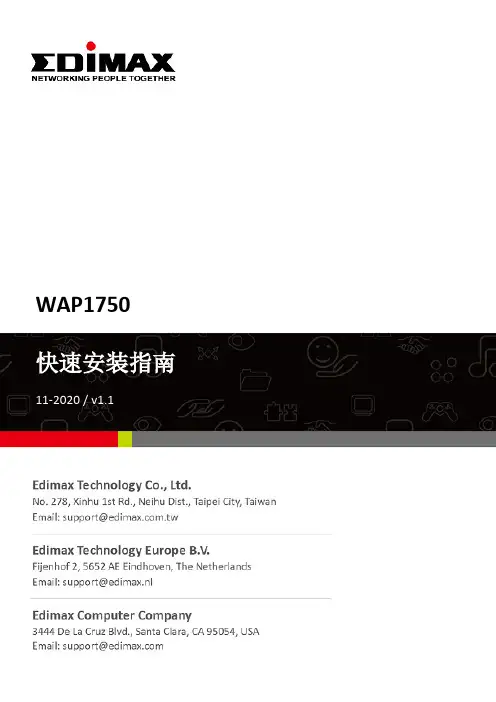

WAP1750I.产品信息I-1. 包装内容1.无线AP2.天线x33.磁性壁挂安装组片x2 及螺丝x24.CD5.安装指南6.网络线7.电源变压器8.壁挂安装对位示意图1 2 34 5 6 7 8I-2. 系统需求- 既有可对外联机的Cable/DSL 调制解调器或分享器 - 具浏览器功能的计算机可设定本产品I-3. 硬件接口A.12V DC 电源变压器接埠 B. PoE 可供电LAN 埠C. LAN2 埠支援Powered DeviceD. USB 接端口(可另接USB 储存装置)E. 退出已连接的USB 装置F. 连接Console 控制装置G. 将本产品Reset 恢复至出厂默认值 H. WPS 快速加密联机按键 I. 电源开/关键A 12V DC INB LAN 1 (PoE)C LAN 2 E EjectF ConsoleG ResetH WPSI On/OffD USB PortI-4. LED指示灯I-5. 恢复出厂默认值若您在使用本产品时遭遇问题，您可以将本产品的所有设定恢复至出厂默认值。

1.请按住机身后方的Reset键至少10秒钟，即可放开按键。

您可能会需要使用一枝铅笔或一支回形针来按压Reset按键。

2.请您稍待重新启动，待LED等转为恒亮蓝灯，即表示本产品已开机完成，您可以开始设定它。

II.快速安装WAP1750 11ac无线双频远距离壁挂型AP俱备多项强大功能:-采用802.11ac无线双频高速传输技术-高达32组SSID-俱备PoE传输埠，可连接PD/PSE供电给其他设备-SNMP v1/v2c/v3-内建蜂鸣器，有助于找到您的装置WAP1750可以在很短的时间内开机完成并运作。

本安装指南将导引您完成WAP1750安装及基本设定。

请依循下列章节指示：II-1. 初始设定1.请使用网络线连接WAP1750及您的计算机2.接着，请将包装内附的12V DC变压器连接WAP1750，然后再将变压器插入电源插座。

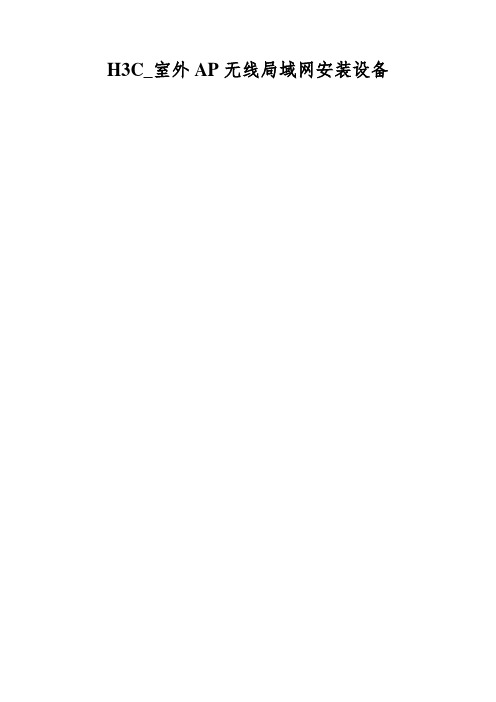

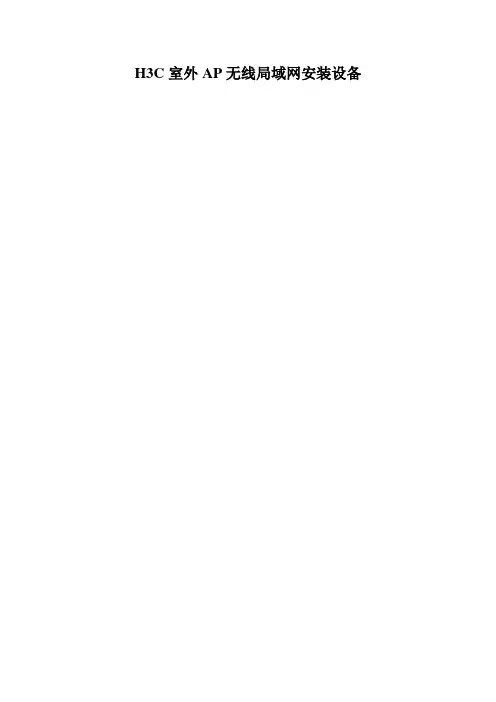

H3C_室外AP无线局域网安装设备1 设备简介1.1概述图1-1 典型组网示意图（设备工作在Fat模式）图1-2 设备外观图表1-1 设备的外形尺寸及重量设备型号外形尺寸（W×D×H）重量WA2610X-GNP 245mm×245mm×76mm 2 kg1.2硬件配置表1-2 设备差不多配置列表产品型号产品适用协议和材质是否支持802.3afWA2610X-GNP●IEEE802.11b/g/n●防水铸铝＋塑料结构可使用802.3af 标准PoE 设备供电W A2610X-GNP射频指标优异，业务功能完善，达到IP66防护等级，可直截了当用于室外部署。

以下对设备的硬件配置和功能进行详细描述。

1.2.1指示灯图1-3 W A2610X-GNP指示灯表1-3 设备指示灯状态讲明指示灯类型及标识颜色数量状态讲明1.2.2接口图1-4 W A2610X-GNP接口示意图表1-4 设备接口讲明接口类型遵循的规范和协议能满足的应用类型ETH 21000BASE-FX以太网光口IEEE802.3SFP MSASFF-8472作为设备的上行接口，接入Internet或城域网。

选配SFP模块，在实际组网中，能够独立使用SFP光模块（9/125µm单模光纤）的传输速率为1250Mb/s，采纳LC连接器，中心波长1310nm，输出功率-9.5～-3dBm，接收灵敏度≤-20dBm，光饱和度≤-3dBmETH 110/100/1000BASE-TX 以太网电口IEEE802.3IEEE802.3uIEEE802.3af作为设备的上行接口，接入Internet或城域网，可同时作为PoE供电接口，在实际组网中，能够独立使用ANT-1/2/3 IEEE802.11b/g/n 作为2.4GHz天线或馈线连接端口CONSOLE RS/EIA-232 操纵口，用于设备配置和治理POWER 无电源接口，用于给设备提供本地供电（100~240V AC）2 安装预备本章介绍W A2610X-GNP在工程安装前所要做的各项准备工作，包括工具的预备、环境检查等内容，以确保安装过程的顺利进行。

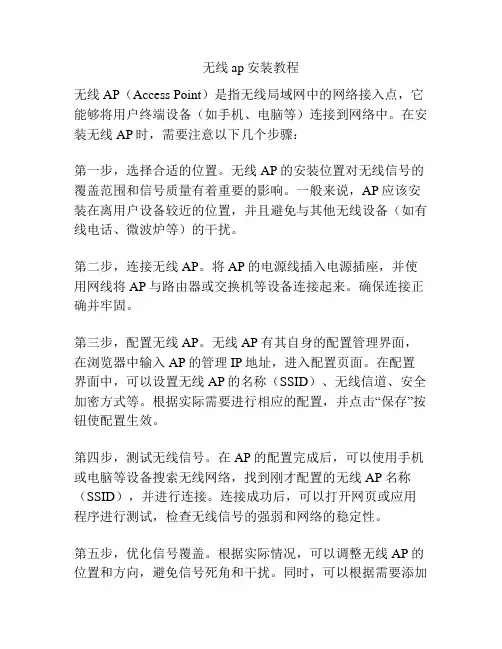

无线ap安装教程
无线AP（Access Point）是指无线局域网中的网络接入点，它能够将用户终端设备（如手机、电脑等）连接到网络中。

在安装无线AP时，需要注意以下几个步骤：
第一步，选择合适的位置。

无线AP的安装位置对无线信号的覆盖范围和信号质量有着重要的影响。

一般来说，AP应该安装在离用户设备较近的位置，并且避免与其他无线设备（如有线电话、微波炉等）的干扰。

第二步，连接无线AP。

将AP的电源线插入电源插座，并使用网线将AP与路由器或交换机等设备连接起来。

确保连接正确并牢固。

第三步，配置无线AP。

无线AP有其自身的配置管理界面，在浏览器中输入AP的管理IP地址，进入配置页面。

在配置界面中，可以设置无线AP的名称（SSID）、无线信道、安全加密方式等。

根据实际需要进行相应的配置，并点击“保存”按钮使配置生效。

第四步，测试无线信号。

在AP的配置完成后，可以使用手机或电脑等设备搜索无线网络，找到刚才配置的无线AP名称（SSID），并进行连接。

连接成功后，可以打开网页或应用程序进行测试，检查无线信号的强弱和网络的稳定性。

第五步，优化信号覆盖。

根据实际情况，可以调整无线AP的位置和方向，避免信号死角和干扰。

同时，可以根据需要添加
更多的无线AP，来扩展无线网络的覆盖范围。

总的来说，无线AP的安装主要包括选择位置、连接设备、配
置参数、测试信号和优化覆盖等步骤。

在安装过程中，需要注意避免与其他无线设备的干扰，合理配置参数并测试信号质量，以提供稳定可靠的无线网络连接。

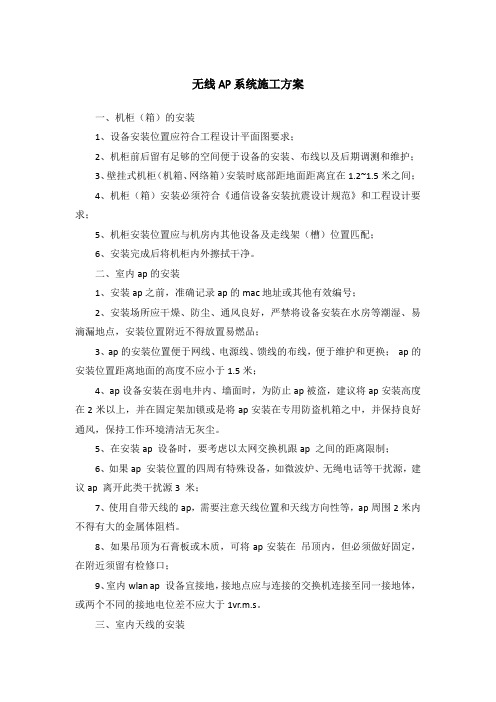

无线AP系统施工方案一、机柜（箱）的安装1、设备安装位置应符合工程设计平面图要求；2、机柜前后留有足够的空间便于设备的安装、布线以及后期调测和维护；3、壁挂式机柜（机箱、网络箱）安装时底部距地面距离宜在1.2~1.5米之间；4、机柜（箱）安装必须符合《通信设备安装抗震设计规范》和工程设计要求；5、机柜安装位置应与机房内其他设备及走线架（槽）位置匹配；6、安装完成后将机柜内外擦拭干净。

二、室内ap的安装1、安装ap之前，准确记录ap的mac地址或其他有效编号；2、安装场所应干燥、防尘、通风良好，严禁将设备安装在水房等潮湿、易滴漏地点，安装位置附近不得放置易燃品；3、ap的安装位置便于网线、电源线、馈线的布线，便于维护和更换；ap的安装位置距离地面的高度不应小于1.5米；4、ap设备安装在弱电井内、墙面时，为防止ap被盗，建议将ap安装高度在2米以上，并在固定架加锁或是将ap安装在专用防盗机箱之中，并保持良好通风，保持工作环境清洁无灰尘。

5、在安装ap 设备时，要考虑以太网交换机跟ap 之间的距离限制；6、如果ap 安装位置的四周有特殊设备，如微波炉、无绳电话等干扰源，建议ap 离开此类干扰源3 米；7、使用自带天线的ap，需要注意天线位置和天线方向性等，ap周围2米内不得有大的金属体阻档。

8、如果吊顶为石膏板或木质，可将ap安装在吊顶内，但必须做好固定，在附近须留有检修口；9、室内wlan ap 设备宜接地，接地点应与连接的交换机连接至同一接地体，或两个不同的接地电位差不应大于1vr.m.s。

三、室内天线的安装1、若为挂墙式天线，必须牢固安装在墙上，保证天线特性，并且不破坏室内整体环境；2、若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线特性，并且不破坏室内整体环境；3、如果吊顶为石膏板或木质，可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定,在天线附近须留有检修口。

四、室内分布系统相关设备的安装1、wlan馈入室内分布系统时，信号馈入位置应符合设计要求；2、wlan系统馈入时应按照合路器端口频段标识进行连接；3、室内分布系统相关器件应牢固安装，布局整齐，不允许悬空放置；4、设备接头牢固可靠，电气性能良好；5、设备严禁接触液体，并防止端口进入灰尘；6、空置的射频端口必须接匹配负载。

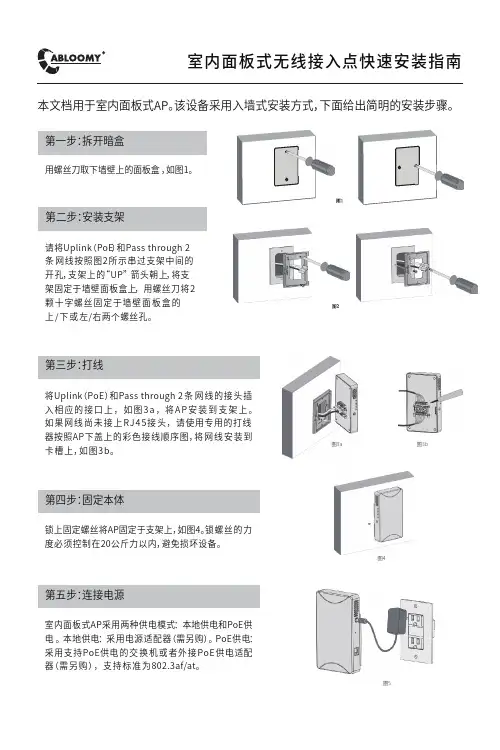

室内面板式无线接入点快速安装指南
本文档用于室内面板式AP。

该设备采用入墙式安装方式，下面给出简明的安装步骤。

第一步：拆开暗盒
第二步：安装支架
用螺丝刀取下墙壁上的面板盒 ，如图1。

请将Uplink （PoE ）和Pass through 2
条网线按照图2所示串过支架中间的开孔，支架上的 “UP ” 箭头朝上，将支
架固定于墙壁面板盒上，用螺丝刀将2
颗十字螺丝固定于墙壁面板盒的上/下或左/右两个螺丝孔。

第三步：打线
将Uplink （PoE）和Pass through 2条网线的接头插
入相应的接口上，如图3a ，将A P 安装到支架上。

如果网线尚未接上RJ 45接头，请使用专用的打线器按照AP下盖上的彩色接线顺序图，将网线安装到卡槽上，如图3b。

第四步：固定本体
锁上固定螺丝将AP固定于支架上，如图4。

锁螺丝的力度必须控制在20公斤力以内，避免损坏设备。

第五步：连接电源
室内面板式AP采用两种供电模式：本地供电和PoE供
电 。

本地供电：采用电源适配器（需另购）。

PoE供电：采用支持PoE供电的交换机或者外接PoE供电适配
器（需另购）
，支持标准为802.3af/at。

图3a 图3b 图4
图5。

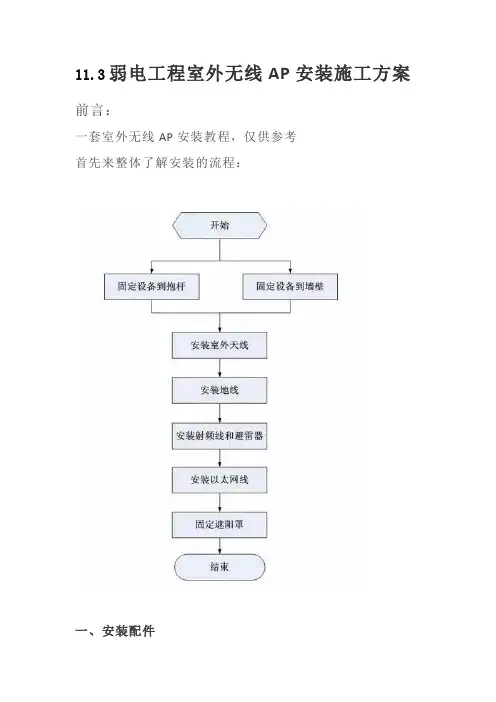

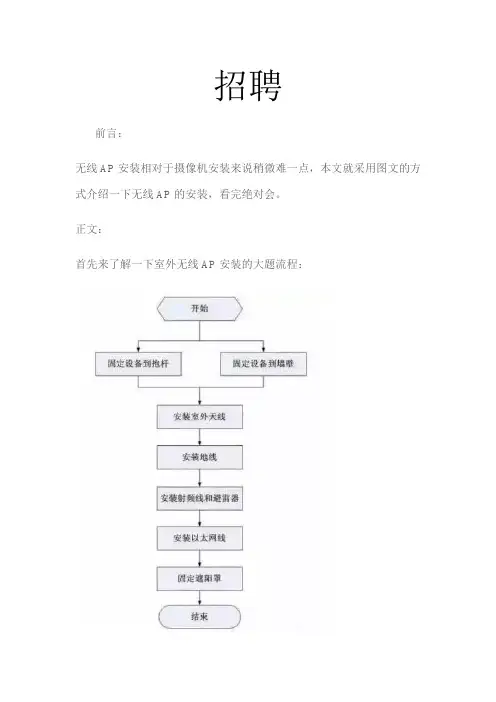

11.3弱电工程室外无线AP安装施工方案前言：一套室外无线AP安装教程，仅供参考首先来整体了解安装的流程：一、安装配件安装配件包括遮阳罩、固定件和配套螺栓，设备能被安装在抱杆或墙面上，要求抱杆直径在40毫米-60毫米之间。

说明:如果用客户自备M8 x150的长螺栓可以支持直径96毫米的抱杆。

1：遮阳罩2：安装架：用来固定主机3：固定件：是用来把固定后的设备安装到立柱上。

安装步骤一、在抱杆上安装室外主机操作步骤如下：第一步：用两个配套螺栓（螺栓M6 x 30、平垫、弹垫）将室外主机固定到安装架上。

（注意：安装架上有螺纹，无需螺母）。

以下为室外主机和配件固定后，侧面和背面效果图：第二步：用四个配套螺栓（M8 x110、平垫、弹垫、螺母）将安装架（含室外主机）固定在抱杆上。

如下图所示，将长螺丝钉拧紧完成效果如下图：二、在墙面上安装室外设备第一步：划线1、将设备的安装架放在需要安装的位置，并贴紧墙面。

2 、在墙面上画出膨胀螺栓孔的位置标记。

图：安装架上的壁挂安装孔位置第二步：钻孔1、在墙面膨胀螺栓孔标记处，用冲击钻打孔。

（膨胀螺丝规格：M6 x 60毫米）。

第三步：安装膨胀螺管1、将膨胀螺管垂直放入钻孔中。

2、用橡胶锤敲打膨胀螺管一端，直到将膨胀螺管敲入墙面。

第四步：固定安装架1、把安装架的安装孔对准膨胀螺管孔，并将膨胀螺栓从相应的安装孔穿过。

2、校正安装架的位置，并将膨胀螺栓拧紧。

第五步：将主机固定安装架上1、用两个配套螺栓（螺栓M6 x 30、平垫、弹垫）将主机固定到安装架上。

（注意：安装架上有螺纹，无需螺母）。

三、避雷器与馈线安装1、避雷器安装避雷器，主要用来防雷和泄流，防止室外设备被突发的高电流烧毁，安装在室外设备射频口与连接天线的馈线之间，与楼顶避雷网相连或直接接入地网。

需要工具：壁纸刀，钳子，压线钳，‘十’字螺丝刀避雷器的安装步骤：a、把避雷器连接到室外AP的射频接口上；b、用扳手把接头拧紧；c、用螺丝刀把避雷器上的接地鼻子卸下来；d、把剥了皮的接地线插入接地鼻子（接地线采用6mm2的绿色或黄绿线），用压线钳压好；e、把接好地线的接地鼻子接到避雷器上，用螺丝刀拧紧；f、把接地线的另一端跟接地排连接。

H3C室外AP无线局域网安装设备1 设备简介1.1 概述图1-1 典型组网示意图（设备工作在Fat模式）图1-2 设备外观图表1-1 设备的外形尺寸及重量设备型号外形尺寸（W×D×H）重量设备型号外形尺寸（W×D×H）重量WA2610X-GNP 245mm×245mm×76mm 2 kg1.2 硬件配置表1-2 设备基本配置列表产品型号产品适用协议与材质是否支持802.3afWA2610X-GNP●IEEE802.11b/g/n●防水铸铝＋塑料结构可使用802.3af 标准PoE 设备供电WA2610X-GNP射频指标优异，业务功能完善，达到IP66防护等级，可直接用于室外部署。

下列对设备的硬件配置与功能进行全面描述。

1.2.1 指示灯图1-3 WA2610X-GNP指示灯表1-3 设备指示灯状态说明1.2.2 接口图1-4 WA2610X-GNP接口示意图表1-4 设备接口说明接口类型遵循的规范与协议能满足的应用类型接口类型遵循的规范与协议能满足的应用类型ETH 21000BASE-FX以太网光口IEEE802.3SFP MSASFF-8472作为设备的上行接口，接入Internet或者城域网。

选配SFP模块，在实际组网中，能够独立使用SFP光模块（9/125µm单模光纤）的传输速率为1250Mb/s，使用LC连接器，中心波长1310nm，输出功率-9.5～-3dBm，接收灵敏度≤-20dBm，光饱与度≤-3dBmETH 110/100/1000BASE-TX 以太网电口IEEE802.3IEEE802.3uIEEE802.3af作为设备的上行接口，接入Internet或者城域网，可同时作为PoE供电接口，在实际组网中，能够独立使用ANT-1/2/3 IEEE802.11b/g/n 作为2.4GHz天线或者馈线连接端口CONSOLE RS/EIA-232 操纵口，用于设备配置与管理POWER 无电源接口，用于给设备提供本地供电（100~240V AC）2 安装准备本章介绍WA2610X-GNP在工程安装前所要做的各项准备工作，包含工具的准备、环境检查等内容，以确保安装过程的顺利进行。
