直线振动筛标准全文共四篇示例，供读者参考第一篇示例：直线振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建材、粮食等行业的颗粒物料的筛分工作。
它通过振动筛分的方式，可以将不同颗粒大小的物料按要求进行分离，达到粒度分级的效果。
直线振动筛具有结构简单、运行稳定、筛分效率高、工作噪音小等特点，已成为各个行业不可或缺的重要设备之一。
一、直线振动筛的工作原理直线振动筛是由振动电机、筛箱、网架、减振弹簧等组成的筛分设备。
振动电机通过激振器的激振，使筛箱产生振动，颗粒物料在振动的作用下不断移动，通过筛网的筛分作用，实现颗粒的分离。
振动电机提供了振动力，使颗粒物料在筛箱内进行跳跃运动，从而实现了颗粒物料的筛分和分级。
二、直线振动筛的结构特点1. 筛箱：筛箱是直线振动筛的主要部件，通常由钢板焊接而成，具有强度高、耐磨性好的特点。
2. 网架：网架是安装在筛箱上的筛网支撑结构，通常由钢丝编织而成，可根据筛分要求选择不同的规格和孔径。
3. 振动电机：振动电机是直线振动筛的动力源，通过产生线性振动，驱动筛箱进行振动，实现颗粒物料的筛分。
4. 减振弹簧：减振弹簧安装在振动电机和筛箱之间，起到减震、减振的作用，保证设备在运行过程中的稳定性和安全性。
5. 操作平台：操作平台上配有操作面板、电气控制箱等设备，方便操作人员进行设备的控制和监控。
三、直线振动筛的应用领域1. 矿山行业：在矿山的选矿过程中，直线振动筛广泛用于粗筛、细筛、洗筛等工序，对矿石进行筛分和分级。
2. 冶金行业：在冶金工业中，直线振动筛可用于焙烧矿的筛分、炉渣的筛分等工序，提高生产效率。
3. 化工行业：在化工领域，直线振动筛可用于化工原料、颜料、涂料等物料的筛分作业，提高产品质量。
4. 建材行业：在建筑材料行业，直线振动筛可用于水泥、石灰、玻璃等颗粒物料的筛分，满足不同颗粒物料的需求。
5. 粮食行业：在粮食加工领域，直线振动筛可用于大米、小麦、玉米等谷物颗粒的筛分，提高产品品质。

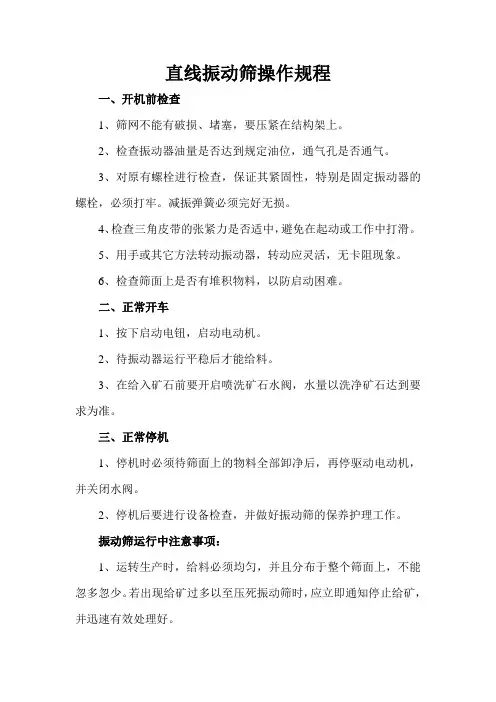

直线振动筛操作规程
一、开机前检查
1、筛网不能有破损、堵塞，要压紧在结构架上。
2、检查振动器油量是否达到规定油位，通气孔是否通气。
3、对原有螺栓进行检查，保证其紧固性，特别是固定振动器的螺栓，必须打牢。
减振弹簧必须完好无损。
4、检查三角皮带的张紧力是否适中，避免在起动或工作中打滑。
5、用手或其它方法转动振动器，转动应灵活，无卡阻现象。
6、检查筛面上是否有堆积物料，以防启动困难。
二、正常开车
1、按下启动电钮，启动电动机。
2、待振动器运行平稳后才能给料。
3、在给入矿石前要开启喷洗矿石水阀，水量以洗净矿石达到要求为准。
三、正常停机
1、停机时必须待筛面上的物料全部卸净后，再停驱动电动机，并关闭水阀。
2、停机后要进行设备检查，并做好振动筛的保养护理工作。
振动筛运行中注意事项：
1、运转生产时，给料必须均匀，并且分布于整个筛面上，不能忽多忽少。
若出现给矿过多以至压死振动筛时，应立即通知停止给矿，并迅速有效处理好。
2、注意筛子有无强烈噪声，筛子振动不准有不正常的摆动现象，当发现筛子有摇晃现象时，应检查四根支撑弹簧的弹性是否一致有无折断情况。
3、经常观察筛网有无松动，有无因筛网局部磨损造成漏税矿，如有这些情况出现时，应通知检修人员处理。
4、在正常运转中，轴承温度一般不得超过75℃。
如温度继续升高，应检查油的级别，油位和油的清洁度。
5、注意保持振动器通气孔的畅通无阻，若堵塞易导致轴承发热。
矿用直线筛矿用直线筛简介直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。
直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
矿用直线震动筛是一种新型高效的通用矿用振动筛分设备，其筛箱运动轨迹近似为直线，故属于矿用直线振动筛，其筛分特征等同于其它直线振动筛类产品。
该系列矿用振动筛结构简单、可靠，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小块状物料的分级作业。
该系列矿用振动筛的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，一般多采用激振器驱动方式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有单层结构也可多层布置，可满足不同筛分作业要求。
该系列矿用振动筛箱体结构较Z S K系列矿用直线筛箱体较厚，具有很强的筛体结构，且内装有高耐磨衬板，筛板厚度多为Z S K系列筛板的2～3倍厚度，该系列振动筛多用于原煤的初级筛分作业、矿石的筛分作业。
在订货时请注意与Z S K系列矿用直线筛的区别，由于两者外观、原理相似，且成本差距巨大，订货时请根据具体使用场合来选择设备型号，一般Z S K系列矿用直线筛多用于小于50m m的物料筛分，矿用直线震动筛多用于50m m以上物料的筛分。
矿用直线筛原理特点矿用直线筛具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
独特之筛网结构设计，方便和快速更换筛网 (只需3到5分钟 )，此外此种设计允许使用各种筛网 (尼龙、特种龙、P P网 )。
筛机设计；精巧和容易装配，一人即可操作筛机。
和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。
其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。
基本原理系借电机轴上下端所安装的重锤，再将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。

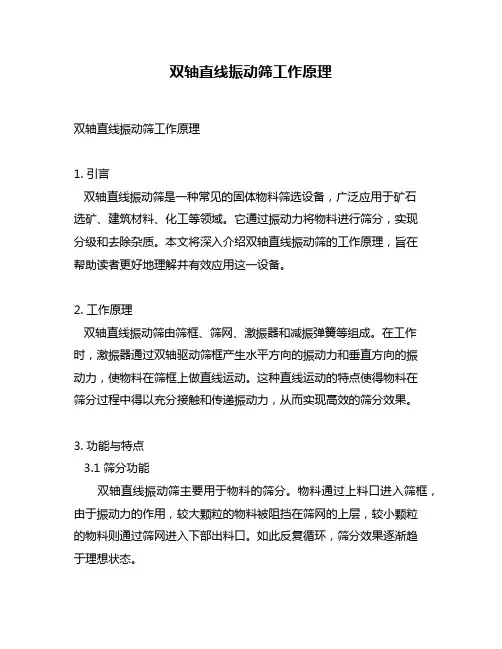

双轴直线振动筛工作原理双轴直线振动筛工作原理1. 引言双轴直线振动筛是一种常见的固体物料筛选设备，广泛应用于矿石选矿、建筑材料、化工等领域。
它通过振动力将物料进行筛分，实现分级和去除杂质。
本文将深入介绍双轴直线振动筛的工作原理，旨在帮助读者更好地理解并有效应用这一设备。
2. 工作原理双轴直线振动筛由筛框、筛网、激振器和减振弹簧等组成。
在工作时，激振器通过双轴驱动筛框产生水平方向的振动力和垂直方向的振动力，使物料在筛框上做直线运动。
这种直线运动的特点使得物料在筛分过程中得以充分接触和传递振动力，从而实现高效的筛分效果。
3. 功能与特点3.1 筛分功能双轴直线振动筛主要用于物料的筛分。
物料通过上料口进入筛框，由于振动力的作用，较大颗粒的物料被阻挡在筛网的上层，较小颗粒的物料则通过筛网进入下部出料口。
如此反复循环，筛分效果逐渐趋于理想状态。
3.2 排除杂质双轴直线振动筛不仅可以完成物料的筛分功能，还可以排除其中的杂质。
杂质往往是较大颗粒的物料或不完整的物料，通过振动力的作用，这些杂质会被阻挡在筛网上层，而纯净的物料则通过筛网进入下部出料口，从而实现杂质的排除。
4. 工作过程在双轴直线振动筛的工作过程中，振动力是关键。
激振器通过双轴驱动筛框产生的振动力刺激物料在筛框上做直线运动。
振动力的大小和频率可以通过调整激振器的参数来控制，从而根据物料的特性和筛分要求进行调整。
5. 优缺点5.1 优点双轴直线振动筛具有筛分效率高、排除杂质能力强的特点。
由于物料在筛分过程中得以充分接触和传递振动力，筛分效果更加理想，杂质的排除效果也更好。
5.2 缺点双轴直线振动筛的缺点是设备的结构相对复杂，需要定期维护和保养。
另外，由于振动力的作用，物料可能会出现较高的摩擦和磨损，需要进行适当的材料选择和防护措施。
6. 应用领域与前景双轴直线振动筛作为一种常见的筛分设备，被广泛应用于矿石选矿、建筑材料、化工等领域。
由于其高效的筛分和杂质排除能力，双轴直线振动筛在材料加工和处理方面具有重要地位。
直线振动筛安全操作规程概述直线振动筛是一种常见的物料筛分设备，广泛应用于化工、食品、轻工、医药等行业中。
为了保证设备正常运行、确保操作人员的人身安全和设备的安全性，提出了以下操作规程。
危险源辨识及防范措施•危险源辨识：直线振动筛的各个部位对人身安全都存在潜在危险，操作人员应该认真辨析出每一个危险点。
•预防措施：做好设备维护保养、加强培训教育、正确使用安全检测仪器、加强设备管理，确保设备符合安全标准并且有人员固定进行检查。
使用前的准备工作•按要求穿戴个人保护设备，: 如安全帽、防护服、手套、防护眼镜、口罩等设备。
严禁擅自脱下任何一个个人保护设备，保持外观干净整洁。
•检查机器的电气设备的工作状态，: 包括控制电路、继电器、开关等。
一旦发现设备存在电气故障，应该在有专业人员的情况下进行修理，并给机器上贴标示，“禁止使用”。
•安装脚垫和工作地点维护地面的干燥清洁，: 确定机器平坦稳固，避免出现意外摇晃和倾斜。
机器的操作流程开机流程：1.按照标准要求将振动筛机器正确地安装起来。
2.检查电气设备的状态和机器的平衡稳定性。
3.按照工作要求将物料要均匀穿进振动筛。
4.启动机器，开启工作电源，确保机器正常启动。
常规操作：1.监测机器的工作状态，观察物料的筛分情况。
2.进行必要的维护清洗，确保设备正常运转。
3.当设备异常、过热或发生其他异常表现时，立即停机进行检查维修或请专业人员上门维修。
4.严禁进行未经许可或超出使用规范的操作。
关机流程：1.当振动筛的工作结束时，应该停止机器的工作，关闭选料机和催料装置。
2.断开电源，进行清除残留物，按照规范进行机器的清洗和维护保养，确保机器的正常性能。
3.确认设备安装、维护、运行后正确操作。
使用前后的注意事项：1.使用前严格遵守机器的启动操作流程，必要时查阅使用手册。
2.在机器正常工作时，禁止进行机器的下载、上传、换料、检修等操作。
3.准确使用安全检测仪器，保护作业区及生产的环境及设备,避免等会发生安全环境问题。
直线筛振动筛工作原理
直线筛振动筛是一种常用的固体颗粒筛分设备，其工作原理如下：
1. 物料进料：待筛分的物料通过进料口均匀地投入到筛网面的上方。
2. 振动发生器：装有振动发生器的筛箱开始振动，产生水平和垂直方向的振动力。
3. 振动传递：振动力通过振动发生器传递到筛网面，使其产生振动运动。
4. 分层筛分：由于振动的作用，物料在筛网上形成多个层次的颗粒堆积，不同大小的颗粒通过筛网的孔隙分别落入不同的筛分出料口。
5. 出料收集：经过筛分，大颗粒、中颗粒、小颗粒等不同粒径的物料分别从不同的出料口排出，并进行收集和分类。
6. 清洁筛网：筛网上的物料经过一段时间的运行后，可能会形成堆积，需要进行清理，以保持筛分的正常进行。
7. 重复循环：经过筛分后，未通过筛分的物料返回到进料口，重新进行筛选，实现连续的筛分过程。
通过以上原理，直线筛振动筛可以高效地将固体颗粒按照不同
粒径进行筛分，并可广泛应用于矿山、冶金、化工、建筑材料等行业的颗粒物料分离和筛选过程中。
直线振动筛的优点双轴直线振动筛的结构特点与优点双轴形式设计的直线振动筛是一种工矿行业常用的大型筛分机，和普通类型的振动筛相比，具有处理量更大，结构更加牢固，性能更加可靠等优点。
我们都知道振动筛结构的设计方式，技术水平的高低及设备质量的优劣，直接关系着筛分效果的好坏。
这里我们针对本系列的筛机的结构特点及设计使用优势做以分析。
1、振动筛的结构特点：双轴形式设计的直线振动筛为箱式激振器结构的筛分机，激振力的方向与水平成45 度。
箱式激振器结构紧凑，一台双轴直线振动筛上有安装有两个激振器，激振器的偏心块布置在箱体的外部，保证两对偏心块旋转方向相反，以使筛箱作直线往复运动。
本系列双轴结构形式的直线振动筛可以根据用户使用现场空间方面的要求进行设计，如座式或者吊挂式安装。
本系列双轴振动筛还可以用于工矿、煤炭等行业浆液的脱水、脱泥等作业。
2、双轴直线振动筛的优点：双轴直线振动筛的动力平衡与物料在筛面上的运动状况较好。
物料在筛面上的移动不是依靠筛子的激振力，故筛面一般水平安装或者带有很小角度。
由于筛箱是由两台电机拖动偏心块转动，所以产生的激振力较大，直线振动筛在生产过程做高频振动，所以特别适合于煤炭的脱水、脱泥和脱介，也被称为高频脱水筛。
直线振动筛激振器产生高频振动，筛面上物料抛射角为45°，物料在抛起时被松散，在与筛面相遇撞击时水和小于筛孔的颗粒透筛，从而实现脱水、脱泥、脱介和分级，这种方式的振动筛常被煤炭行业用来对原煤进行脱水。
直线振动筛的激振器一般分为两种，一种是采用的是两台振动电机，将振动电机设计在筛箱上部；另外一种是采用双电机拖动激振器形式，这种方式是将激振器设计在筛箱上部。
3、筛箱的设计：双轴结构形式直线振动筛的筛箱由筛框及固定在它上面的筛面组成。
它是由侧板，横撑，加强板和横梁组合而成。
侧板是用钢板制成，利用横梁将两块连接起来，使筛框成整体结构，侧板用以传递激振力，激振器用螺栓连接在测板上。
