本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。
它涉及与安全、设备的正确操作等有关的重要参考说明。
严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。
从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员；--维护保养，包括检查及修理人员；--运输、材料装卸和扣索人员。
--各项操作人员应有相应资质，否则不得进行与设备有关的操作；在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。
特别提示：1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地基对称制作即可；2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而有所差异；3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中应结合具体工况加以调整；4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门索取相关资料。
本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。
其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。
经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。
随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。
型号意义说明：(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)二、用途筛机系列用于水利、煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
直线振动筛使用说明第一篇：直线振动筛使用说明飞能牌直线振动筛安装调试及使用说明书Feineng Linear sieve installation and operation instruction.直线振动筛是一种应用很广泛的筛分设备，与其他振动筛相比，具有独特的优势。
Linear sieve is a very extensive application of screening equipment, compared with other vibrating screen, have a unique advantage.特点；characteristics1)独特之筛网结构设计，方便和快速更换筛网，此种设计允许使用各种筛网。
2)筛机设计；精巧和容易装配，一人即可操作使用。
Sieve machine design;Exquisite and easy to assemble, a person to operation.3)具有较大筛选面积和高效益处理能力。
With larger screening area and high benefit processing power.4)较长的使用寿命，降低耗材使用，生产过程可降低诸多成本。
Long service life, reduce material use.The production process also can reduce a lot of cost.直线振动筛作用与原理；Linear sieve functions and principles: 直线振动筛是双振动电机驱动。
当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。
两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的.Linear sieve is Double vibration motor driver.When two sets of vibration motor do synchronization and reverse running,the vibration produced by its eccentric block will offset each other in The direction of the axis parallel to the motor.电机使用说明： Motor instructions: 本系列电机满足下列条件时，能连续输出额定激振力。
振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。
设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。
设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。
原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。
结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。
2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。
设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。
3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。
设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。
2、安装筛体时，底座支腿与水平面垂直。
减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。
3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。
振动筛说明书杨爱明一、.工作原理：振动器安装在筛箱侧板上，并由电动机驱动通过联轴器旋转产生离心惯性力，迫使筛箱振动，该系列筛机为坐式安装，筛面倾角的调整可通过改变昙花制作位置高度来实现。
主要适用于物料的快速分级，工作时物料在作抛物运动的同时，细小的物料有效地透过筛网，粗大的物料继续向前输送，从而达到筛分的目的。
二、主要特点和用途该机是河南太行振动机械股份有限公司80年代参与国内外引进样机，在有关科员的帮助下设计而成，经过几十年的实践.改进.技术已相当成熟。
其主要性能与其他振动设备相比，具有显著的优越性。
该机适用于矿山、冶金、煤炭、化工、火电、建材等行业的大中小颗粒物料的筛分作业。
具有效力高、磨损小、噪音低，寿命长，防污染，经济方便，节能美观等特点。
三、振动筛的结构与使用该设备由筛箱、激振器、软连接、筛底座、支承弹簧、电机及电机支架、行走部分等部件组成。
使用与维修：a.筛子正常运行后，连续4小时后，将各部位连接螺栓重新紧固一次，以后再反复进行2~3次。
b.定期检查易损件磨损情况，并及时维修和更换。
（对已损坏或失去弹性的减震弹簧应及时更换。
筛网发生松裂或磨损时，应及时紧固或更换。
c.发生其他异常或噪音过大，停机检查处理。
d.为满足不同的物料筛分，可适当调节振源偏心块角度，从而获得最佳筛分效果。
e.振源地调整、使用与维护，请参照“振源说明书”。
f.带料运行时，整个筛面均匀布料，否则，则调整给料点。
四、维护保养与定修周期维护保养：运转前的维护工作：检查各运动部件否转动灵活，先用手转几转；检查各连接处是否连接牢固；检查各润滑系统是否流畅无阻，有足够的润滑油；筛网必须压紧，不能产生松动；运转中的注意事项：在工作中如发现筛孔堵塞，可用木棍敲击筛网消除；筛网破损或钢丝有断裂应立即停车更换；注意观察筛箱有无摇摆现象，各部件有无过大的振动和噪音，发现问题应及时处理；轴承温升不超过40度，最高不超过80度。
轴承润滑剂用黄油干油（冬季加入25%的机油），每7—10天加油一次，轴承必须每3个月清扫一次，清除废油，更换新油。

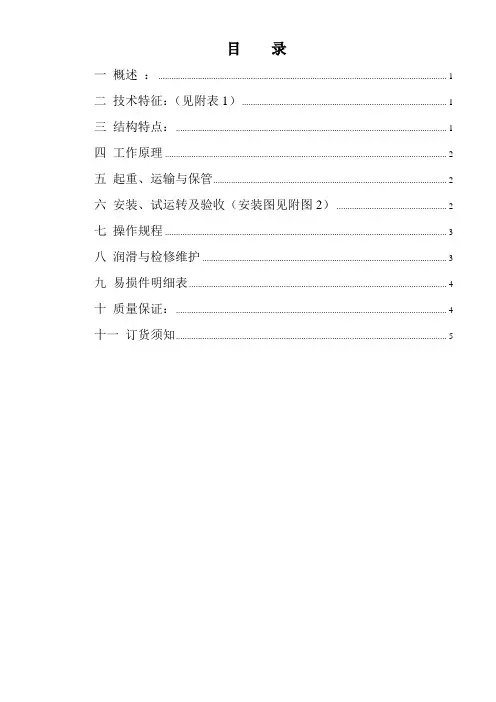

目录一概述： (1)二技术特征：（见附表1） (1)三结构特点： (1)四工作原理 (2)五起重、运输与保管 (2)六安装、试运转及验收（安装图见附图2） (2)七操作规程 (3)八润滑与检修维护 (3)九易损件明细表 (4)十质量保证： (4)十一订货须知 (5)一概述：ZK型直线振动筛是适用于煤的脱水、脱介、脱泥或干、湿法分级的直线振动筛。
型号的表示方法：筛面长度（dm）筛面宽度（dm）块偏心直线振动筛面层数二技术特征：（见附表1）三结构特点：ZK型直线振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。
l. 筛箱:由筛框、筛板组成。
(1) 筛框为高强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。
侧板与下部横梁组成承重桁架，用于承受筛板和物料的负荷。
支撑端梁与弹性支撑装置联接，承受筛机振动部分的重量。
在筛框的入料端设有入料端梁和入料衬板。
在出料端设有出料端梁和出料衬板。
(2) 筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板，分级时用长矩形孔或方孔筛板。
筛机有单层筛、双层筛和三层筛三种。
2.激振器：激振器为对称布置在筛箱两侧板上的块偏心结构，对称偏心块采用挠性连接轴或万向传动轴联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。
通过调整配重板块数或主、副偏心块相互的夹角，实现振幅的调整。
3.弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上，弹性支撑装置采用橡胶弹簧减振。
4. 挠性联轴器:挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。
四工作原理该筛机根据自同步原理,激振器产生的激振力作用方向与水平方向成固定夹角（具体数值见技术特征表），两组偏心块质量相同，做同步反向转动，在各瞬时产生的离心力沿振动方向的分力总是相叠加的，而在其法向的分力总是相互抵消，从而形成了单一的沿振动方向的激振力，使筛箱做往复直线运动。
振动筛的操作指南说明书一、产品描述振动筛是一种常用的筛选设备，广泛应用于矿石、煤炭、建筑材料、化工等领域。
本操作指南说明了振动筛的正确使用方法和注意事项，帮助操作人员正确操作振动筛，提高工作效率和安全性。
二、设备准备在操作振动筛之前，请先确保以下工作已经完成：1. 检查振动筛的设备完整性和运行状态，确保各部件正常运转。
2. 清理振动筛及周围环境，确保无杂物和污垢影响筛网工作。
3. 确认振动筛所需电源是否正常供电，并将振动筛接地。
三、操作步骤1. 启动振动筛a. 开启电源，确保电流稳定。
b. 按下启动按钮，启动振动筛的振动设备。
c. 等待振动筛完全启动并达到正常工作状态。
2. 加料a. 将要筛选的物料缓慢、均匀地加入振动筛的进料口。
b. 根据要求调整进料速度和量，避免过于密集或过于空旷的物料流。
3. 调整振动参数a. 根据物料的特性和筛选要求，调整振动筛的振动幅度和频率。
b. 注意遵循振动筛的生产厂家提供的参数范围，以避免损坏设备或影响筛分效果。
4. 监控筛分效果a. 观察物料在筛网上的分布情况，确保物料能够均匀地通过筛网。
b. 根据筛分结果调整振动筛的振动参数，以获得满足要求的筛分效果。
5. 清理与维护a. 按照操作手册的要求，对振动筛进行定期清洁和维护。
b. 检查筛网是否破损或堵塞，及时进行更换或清理。
c. 定期检查各部件的紧固情况，确保设备的稳定性和安全性。

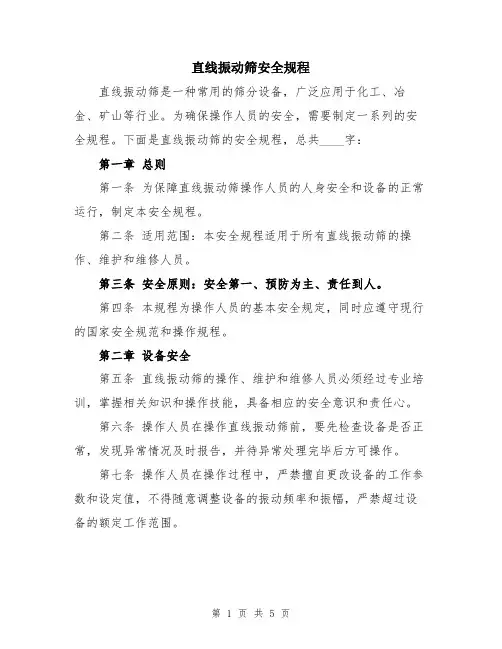

四、安全注意事项1. 在操作振动筛时，应穿戴适当的个人防护装备，如安全帽、防护眼镜和工作手套。
2. 切勿将手、头发等物体靠近振动筛的运动部件，以免发生意外伤害。
3. 在振动筛正常运行时，严禁擅自拆卸或更改任何设备部件。
4. 操作人员应接受相关培训和指导，熟悉振动筛的性能和操作要点。
五、故障排除与维修在使用振动筛的过程中，如果出现故障或设备异常，请立即停止使用，并联系维修人员进行检修和维护。
切勿擅自进行维修操作，以免造成更大的损害或安全隐患。
最新直线振动筛使用说明
一、结构特点
最新直线振动筛的结构采用由上下两个封闭的机筒，由机筒上部安装平行安装的六个振动筛（以及另外两个筛单独安装），其中三个位于机筒的后部，另外三个位于机筒的前部，中间安装有一个可根据界面筛分要求调节的横向振动发生器；还有一个横向振动调节器。
这种结构结实耐用，能提高振动筛的筛分效率，减小外部干扰。
二、工作原理
最新直线振动筛的工作原理是：机筒后部的三个振动筛和机筒前部的另外三个振动筛共同构成一个工作台面，在机筒两端各安装一个横向振动发生器，它们的振动相互相同，它们发生的振动的频率一致，形成一致的横向振动；然后再通过横向振动调节器，将该振动发生器发出的横向振动进行调节以做到满足筛分要求；随后，物料从机筒上部进入，在横向振动的作用下，沿着机筒上下两端移动，其中细粒物料因提前于粗粒物料度尺寸而便可被横向振动筛筛选出，完成筛分过程。
三、安装与调试
1、安装
2、调试。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量达到。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
